چرا رسیور مبرد بیش از حد پر یا خالی میشود؟
چرا رسیور مبرد بیش از حد پر یا خالی میشود؟
بررسی مهندسی علت بالا و پایین شدن سطح مبرد در Liquid Receiver، نشانههای شارژ نامناسب، مشکلات خط مایع، کندانسور و شیرها و روش صحیح عیبیابی رسیور در چیلر و سیستم تبرید

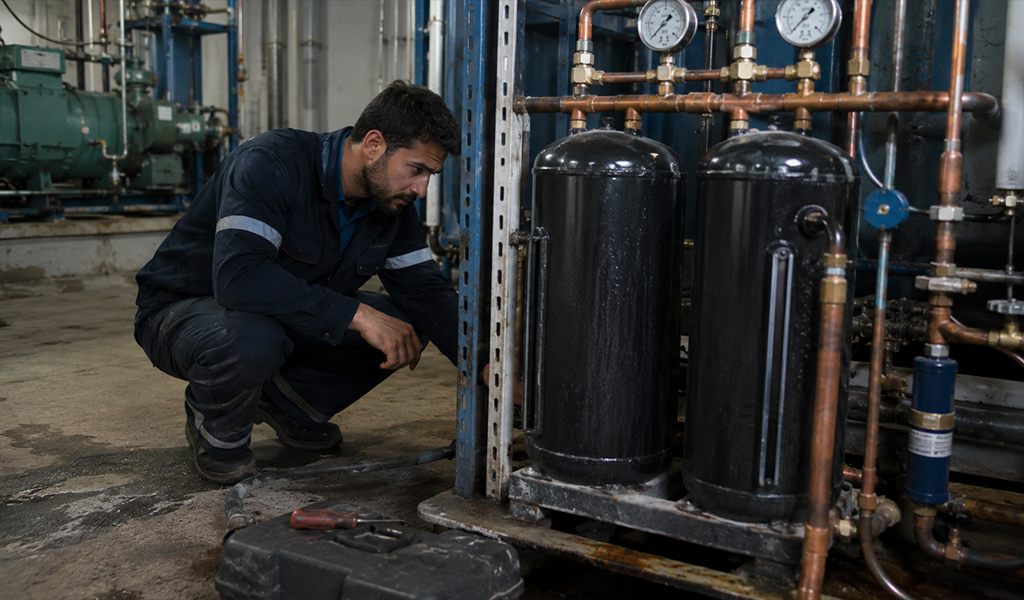

رسیور مبرد یا Liquid Receiver یکی از اجزای مهم بسیاری از سیستمهای تبرید، سردخانهها و برخی چیلرهاست. وظیفه اصلی آن ذخیره مبرد مایع و تأمین یک منبع پایدار از مایع برای خط مایع و شیر انبساط در شرایط مختلف کاری است.
اما یکی از مشکلاتی که تکنسینها هنگام عیبیابی مشاهده میکنند این است که رسیور بیش از حد پر میشود یا برعکس، سطح مبرد داخل آن بسیار پایین میآید و حتی ظاهراً خالی میشود.
نکته مهم اینجاست که پر یا خالی بودن رسیور همیشه به معنی زیاد یا کم بودن شارژ مبرد نیست. شرایط بار، دمای محیط، وضعیت کندانسور، شیر برقی، شیر انبساط، Pump Down، افت فشار خط مایع و نحوه توزیع مبرد در سیکل میتوانند سطح مبرد رسیور را تغییر دهند.
رسیور مبرد چه وظیفهای دارد؟
Liquid Receiver معمولاً در سمت فشار بالای سیستم و بعد از کندانسور قرار میگیرد. مبردی که در کندانسور به مایع تبدیل شده است وارد رسیور میشود و سپس از خروجی رسیور وارد خط مایع میشود.
رسیور میتواند چند وظیفه مهم داشته باشد:
- ذخیره بخشی از مبرد سیستم
- تأمین مایع پایدار برای خط مایع
- پذیرش تغییر حجم مبرد در شرایط مختلف کاری
- کمک به عملیات سرویس و Pump Down در سیستمهای طراحیشده برای آن
- مدیریت تغییر توزیع مبرد در سیکل
آیا سطح مبرد داخل رسیور باید همیشه ثابت باشد؟
خیر. این تصور که سطح مبرد رسیور باید همیشه روی یک مقدار ثابت باقی بماند، صحیح نیست. مقدار مبرد موجود در رسیور میتواند با تغییر شرایط سیستم تغییر کند.
برای مثال با تغییر موارد زیر، توزیع مبرد نیز تغییر میکند:
- بار اواپراتور
- دمای محیط
- فشار کندانسینگ
- مقدار مبرد موجود در کندانسور
- وضعیت شیر انبساط
- حالت Pump Down
- تعداد اواپراتورهای فعال
مهمترین دلایل پر یا خالی شدن رسیور
| وضعیت | علت احتمالی | نشانه همراه |
|---|---|---|
| رسیور بیش از حد پر | شارژ بیش از حد مبرد | Subcooling بالا یا فشار کندانسینگ غیرعادی |
| رسیور بیش از حد پر | برگشت ناکافی مایع به سمت اواپراتور | تغذیه کم اواپراتور |
| رسیور بیش از حد پر | محدودیت در خط مایع | افت فشار یا اختلاف دما در محدودیت |
| رسیور کمسطح | کمبود مبرد یا نشتی | Subcooling کم و احتمال Flash Gas |
| رسیور کمسطح | ذخیره شدن مبرد در بخش دیگری از سیستم | وابسته به شرایط بار و کنترل سیستم |
| سطح متغیر | تغییر بار یا شرایط کندانسینگ | ممکن است طبیعی باشد |
چرا رسیور مبرد بیش از حد پر میشود؟
پر شدن غیرعادی رسیور زمانی اهمیت پیدا میکند که مقدار زیادی از مبرد سیستم در رسیور باقی بماند و مبرد کافی به بخشهای دیگر سیکل نرسد، یا فضای لازم برای تغییر حجم مبرد از بین برود.
1. شارژ بیش از حد مبرد
یکی از اولین مواردی که باید بررسی شود، Overcharge است. اگر مقدار مبرد شارژشده بیشتر از مقدار مورد نیاز سیستم باشد، مبرد اضافی باید در بخشی از سمت فشار بالا ذخیره شود و رسیور یکی از محلهایی است که میتواند حجم بیشتری از مایع را در خود نگه دارد.
در چنین شرایطی ممکن است علائمی مانند موارد زیر دیده شوند:
- بالا بودن غیرعادی سطح مایع رسیور
- Subcooling بالاتر از مقدار مورد انتظار
- افزایش فشار کندانسینگ در برخی شرایط
- افزایش مقدار مبرد ذخیرهشده در سمت High Side
2. محدودیت بعد از رسیور
اگر مسیر خروج مبرد از رسیور محدود شود، مایع میتواند داخل رسیور تجمع پیدا کند.
این محدودیت ممکن است مربوط به موارد زیر باشد:
- شیر سرویس نیمهبسته
- گرفتگی فیلتر درایر
- شیر برقی معیوب یا نیمهباز
- گرفتگی خط مایع
- لهشدگی یا تغییر شکل لوله
- انتخاب نامناسب قطر خط مایع
3. بسته بودن شیر برقی خط مایع
در سیستمهای دارای Liquid Line Solenoid Valve، بسته شدن شیر برقی میتواند جریان مبرد به سمت شیر انبساط و اواپراتور را متوقف کند.
بسته به طراحی و وضعیت کار سیستم، این شرایط میتواند باعث تغییر محسوس محل تجمع مبرد و سطح رسیور شود.
4. Pump Down سیستم
در سیستمهایی که سیکل Pump Down دارند، هنگام توقف سیستم شیر برقی خط مایع بسته میشود و کمپرسور برای مدت مشخصی به کار ادامه میدهد تا فشار سمت Low Side کاهش یابد.
در نتیجه بخش قابل توجهی از مبرد از اواپراتور و خط مکش خارج شده و در سمت فشار بالا و محلهای پیشبینیشده برای ذخیره مبرد قرار میگیرد.
5. شیر انبساط بیش از حد بسته یا اواپراتور کمتغذیه است
اگر شیر انبساط جریان مبرد را بیش از حد محدود کند، مقدار کمتری از مبرد وارد اواپراتور میشود. این وضعیت میتواند توزیع مبرد در سیکل را تغییر دهد و مقدار بیشتری از مایع در سمت High Side باقی بماند.
در این شرایط معمولاً باید Superheat نیز بررسی شود.
چرا رسیور مبرد خالی یا کمسطح میشود؟
پایین آمدن سطح رسیور نیز لزوماً به معنی خرابی رسیور نیست. ابتدا باید مشخص شود مبرد سیستم کجاست و آیا مقدار کل شارژ صحیح است یا خیر.
6. کمبود شارژ مبرد
یکی از دلایل مهم کم شدن مایع داخل رسیور، Undercharge یا کمبود مبرد است.
کمبود شارژ ممکن است با علائم زیر همراه باشد:
- سطح پایین مایع در رسیور
- Subcooling کم
- حباب یا Flash Gas در خط مایع
- Superheat بالا در برخی شرایط
- کاهش ظرفیت سرمایشی
- افت فشار مکش بسته به شرایط سیستم
7. نشتی مبرد
اگر سیستم قبلاً عملکرد طبیعی داشته و سطح رسیور بهتدریج کاهش یافته است، احتمال نشتی باید جدی بررسی شود.
نقاط احتمالی نشتی شامل:
- اتصالات و فلرها
- شیرهای سرویس
- سایت گلس
- فیلتر درایر و اتصالات آن
- شیر انبساط
- کویل کندانسور و اواپراتور
- پورتهای سرویس
- اتصالات کمپرسور
8. مبرد در بخش دیگری از سیکل تجمع کرده است
پایین بودن سطح رسیور همیشه به این معنی نیست که مبرد از سیستم خارج شده است. ممکن است مقدار بیشتری از مبرد در کندانسور، اواپراتور یا سایر بخشهای سیستم قرار گرفته باشد.
این موضوع به طراحی سیستم، دمای محیط، فشار کندانسینگ، بار اواپراتور و استراتژی کنترل بستگی دارد.
9. تغییر بار اواپراتور
با افزایش یا کاهش بار حرارتی، مقدار مبرد در گردش و نحوه توزیع آن بین اجزای سیستم تغییر میکند. بنابراین تغییر سطح رسیور هنگام تغییر بار، بهتنهایی دلیل کافی برای تشخیص کمبود یا اضافهشارژ نیست.
دمای محیط چه تأثیری روی سطح رسیور دارد؟
در سیستمهای هواخنک، تغییر دمای محیط میتواند فشار کندانسینگ و مقدار مبرد موجود در کندانسور را تغییر دهد. در برخی طراحیها، مخصوصاً سیستمهای دارای کنترل فشار هد در هوای سرد، مقدار قابل توجهی از مبرد ممکن است برای کنترل شرایط کندانسینگ در کندانسور نگه داشته شود.
در نتیجه سطح رسیور میتواند با فصل و شرایط محیط تغییر کند.
ارتباط سطح رسیور با حباب سایت گلس چیست؟
اگر رسیور نتواند مایع پایدار به خط مایع تحویل دهد، ممکن است در سایت گلس حباب مشاهده شود. اما وجود حباب بهتنهایی ثابت نمیکند که رسیور خالی یا سیستم کمگاز است.
حباب سایت گلس میتواند ناشی از موارد زیر باشد:
- کمبود مبرد
- Subcooling ناکافی
- Flash Gas
- افت فشار فیلتر درایر
- افت فشار خط مایع
- شرایط گذرای سیستم
برای تشخیص پر یا خالی بودن رسیور، Subcooling را بررسی کنید
یکی از پارامترهای مهم در تحلیل وضعیت سمت مایع سیستم، Subcooling است.
اما مقدار هدف Subcooling یک عدد ثابت برای همه سیستمها نیست و باید با طراحی سیستم و اطلاعات سازنده مقایسه شود.
چرا پر کردن کامل رسیور خطرناک است؟
رسیور نباید بدون در نظر گرفتن فضای لازم برای انبساط مایع تا آخرین حجم هندسی خود با مبرد مایع پر شود. مایع مبرد با افزایش دما منبسط میشود و مایع محبوسشده تقریباً تراکمناپذیر است.
اگر یک حجم مایع بین دو شیر محبوس شود و دمای آن افزایش پیدا کند، فشار میتواند بهشدت افزایش یابد. به همین دلیل ظرفیت مجاز پرشدن رسیور و الزامات ایمنی باید طبق طراحی و دستورالعمل سازنده رعایت شوند.
رسیور با آکومولاتور چه تفاوتی دارد؟
رسیور و آکومولاتور دو قطعه متفاوت هستند که گاهی با یکدیگر اشتباه گرفته میشوند.
| ویژگی | Liquid Receiver | Suction Accumulator |
|---|---|---|
| محل کلی | سمت فشار بالا / خط مایع | خط مکش |
| وظیفه اصلی | ذخیره مبرد مایع | کاهش خطر ورود مایع به کمپرسور |
| سمت سیستم | High Side | Low Side |
روش صحیح عیبیابی رسیور بیش از حد پر
- شرایط کاری و بار سیستم را ثبت کنید.
- فشار مکش و دهش را اندازهگیری کنید.
- دمای خط مایع و Subcooling را بررسی کنید.
- وضعیت کندانسور و فشار کندانسینگ را بررسی کنید.
- شیر خروجی رسیور و شیرهای سرویس را کنترل کنید.
- فیلتر درایر را از نظر افت فشار و اختلاف دما بررسی کنید.
- عملکرد شیر برقی خط مایع را بررسی کنید.
- عملکرد شیر انبساط و Superheat را کنترل کنید.
- وضعیت Pump Down و منطق کنترل سیستم را بررسی کنید.
- در نهایت مقدار واقعی شارژ مبرد را با اطلاعات طراحی و سازنده تطبیق دهید.
روش عیبیابی رسیور کمسطح یا ظاهراً خالی
- شرایط بار و دمای محیط را ثبت کنید.
- Subcooling را اندازهگیری کنید.
- سایت گلس را همراه با سایر پارامترها بررسی کنید.
- Superheat را کنترل کنید.
- سیستم را از نظر نشتی بررسی کنید.
- وضعیت کندانسور و کنترل هدپرشر را بررسی کنید.
- محدودیتهای خط مایع را بررسی کنید.
- مقدار شارژ را با روش توصیهشده سازنده ارزیابی کنید.
جدول تشخیص سریع وضعیت رسیور
| وضعیت مشاهدهشده | پارامتر مهم بعدی | چه چیزی بررسی شود؟ |
|---|---|---|
| رسیور پر + Subcooling بالا | شارژ و Head Pressure | احتمال شارژ زیاد یا تجمع مبرد |
| رسیور پر + Superheat بالا | خط مایع و شیر انبساط | احتمال محدودیت تغذیه اواپراتور |
| رسیور کمسطح + Subcooling کم | شارژ و نشتی | بررسی کمبود مبرد |
| حباب سایت گلس | Subcooling و افت فشار | کمبود مبرد یا Flash Gas |
| سطح رسیور فقط با بار تغییر میکند | شرایط کل سیکل | ممکن است تغییر طبیعی توزیع مبرد باشد |
اشتباهات رایج در عیبیابی رسیور مبرد
- اضافه کردن مبرد فقط به دلیل پایین بودن سطح رسیور
- تخلیه مبرد فقط به دلیل بالا بودن سطح رسیور
- تشخیص کمبود گاز فقط از روی حباب سایت گلس
- اندازهگیری نکردن Subcooling
- نادیده گرفتن شرایط بار سیستم
- بررسی نکردن شیر برقی خط مایع
- بررسی نکردن گرفتگی فیلتر درایر
- نادیده گرفتن Pump Down
- نادیده گرفتن کنترل فشار کندانسینگ در هوای سرد
سطح رسیور را بهتنهایی تفسیر نکنید. حداقل Subcooling + Superheat + فشار مکش + فشار دهش + شرایط بار + وضعیت سایت گلس را کنار هم قرار دهید و سپس درباره مقدار شارژ یا خرابی سیستم تصمیم بگیرید.
سوالات متداول درباره رسیور مبرد
چرا رسیور مبرد بیش از حد پر میشود؟
شارژ بیش از حد مبرد، محدودیت خط مایع، بسته بودن شیر برقی، شرایط Pump Down، تغییر بار و نحوه توزیع مبرد در سیستم میتوانند باعث افزایش سطح مایع رسیور شوند.
چرا رسیور مبرد خالی میشود؟
کمبود شارژ، نشتی، تغییر بار یا انتقال مبرد به بخشهای دیگر سیکل میتواند سطح رسیور را کاهش دهد. برای تشخیص صحیح باید Subcooling و سایر پارامترهای سیستم بررسی شوند.
آیا رسیور خالی یعنی سیستم کمبود گاز دارد؟
لزوماً خیر. پایین بودن سطح رسیور میتواند ناشی از توزیع مبرد در بخشهای دیگر سیستم باشد. کمبود مبرد باید با اندازهگیری پارامترهایی مانند Subcooling، Superheat و بررسی نشتی تأیید شود.
آیا پر بودن رسیور نشانه شارژ بیش از حد است؟
همیشه خیر. Overcharge یکی از دلایل احتمالی است، اما Pump Down، محدودیت خط مایع، وضعیت شیرها و شرایط عملکرد سیستم نیز میتوانند باعث تجمع مبرد در رسیور شوند.
آیا از روی سایت گلس میتوان مقدار شارژ مبرد را تشخیص داد؟
سایت گلس ابزار مفیدی برای مشاهده وضعیت خط مایع است، اما وجود یا نبود حباب بهتنهایی برای تعیین مقدار شارژ کافی نیست و باید همراه با Subcooling و سایر پارامترها بررسی شود.
تفاوت رسیور و آکومولاتور چیست؟
رسیور معمولاً در سمت فشار بالا برای ذخیره مبرد مایع استفاده میشود، در حالی که Suction Accumulator در خط مکش قرار میگیرد و یکی از وظایف اصلی آن کاهش خطر ورود حجم نامناسب مایع به کمپرسور است.
آیا سطح مبرد رسیور با تغییر دمای محیط تغییر میکند؟
بله. دمای محیط میتواند شرایط کندانسینگ و نحوه توزیع مبرد بین کندانسور، رسیور و سایر بخشهای سیستم را تغییر دهد؛ بنابراین تغییر سطح همیشه نشانه خرابی نیست.
جمعبندی
پر یا خالی شدن رسیور مبرد را نباید صرفاً به زیاد یا کم بودن شارژ مبرد نسبت داد. مقدار مبرد داخل رسیور تابع شرایط کاری کل سیکل است و میتواند با تغییر بار، دمای محیط، Pump Down، وضعیت کندانسور، شیر برقی، شیر انبساط و افت فشار خط مایع تغییر کند.
برای تشخیص اصولی باید سطح رسیور در کنار فشار مکش و دهش، Subcooling، Superheat، وضعیت سایت گلس، شرایط بار و عملکرد تجهیزات خط مایع بررسی شود. تنها پس از این بررسیها میتوان درباره کمبود شارژ، Overcharge یا وجود ایراد در سیستم تصمیم گرفت.
