جداکننده روغن (Oil Separator) قلب پنهان سیستم تبرید است؛ قطعه‌ای حیاتی که از بازگشت روغن به کمپرسور جلوگیری کرده، راندمان را افزایش می‌دهد و عمر تجهیزات را چند برابر می‌کند. در این راهنمای جامع، عملکرد، انواع، برندها و نکات انتخاب مهندسی را بخوانید.

راهنمای مهندسی جداکننده روغن کمپرسور (Oil Separator)

Q: بهترین محل نصب Oil Separator کجاست؟

روی خط دشارژ، نزدیک خروجی کمپرسور، به صورت عمودی و سرویسپذیر.

Q: آیا برای اسکرال هم Separator لازم است؟

در سیستمهای ساده شاید نه؛ اما مسیر طولانی، بار متغیر و چند اواپراتور احتمال مشکل روغن را بالا میبرد.

Q: افت فشار بالا چه آسیبی میزند؟

فشار و دمای دشارژ و مصرف انرژی را بالا میبرد و ریسک Trip و استهلاک را زیاد میکند.

Q: در رکهای چند کمپرسوره چرا Oil Level Regulator مهم است؟

برای جلوگیری از عدم تعادل روغن بین کمپرسورها و پایدار نگهداشتن سطح کارتر هر کمپرسور.

Q: آیا Separator مشکل Oil Logging را کامل حل میکند؟

کمک جدی میکند، اما اگر طراحی ساکشن/رایزر و سرعت گاز غلط باشد، باید اصلاح لولهکشی هم انجام شود.

از «چراییِ نیاز» تا «سایزینگ و محاسبات»، «افت فشار»، «نصب استاندارد»، «مدیریت روغن در رک»، «انتخاب اقتصادی» و «عیب‌یابی حرفه‌ای»

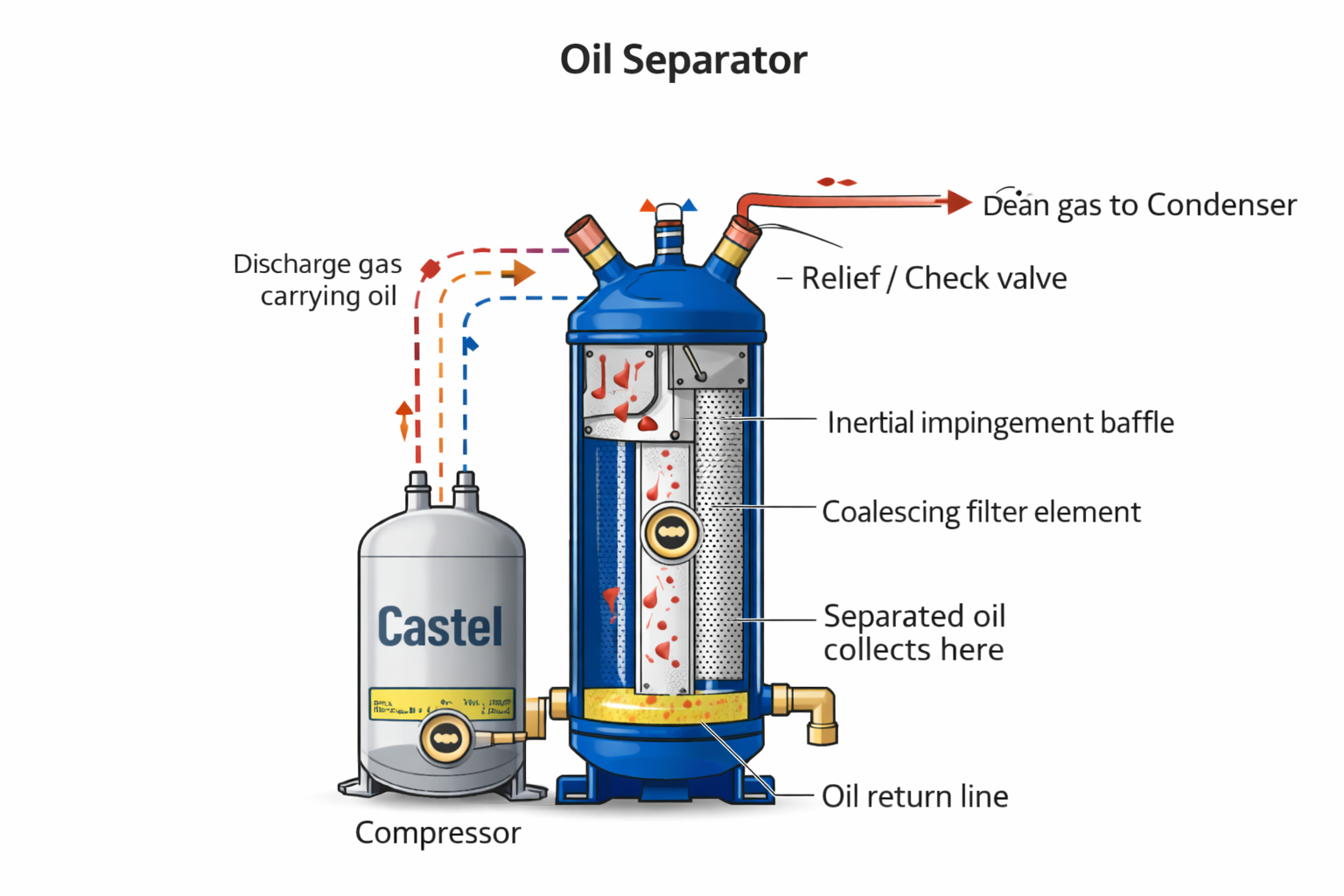

Oil Separator قطعه‌ای است که روی خط Discharge نصب می‌شود تا روغن حمل‌شده توسط مبرد را تا حد امکان از گاز داغ جدا کند و از طریق مسیر برگشت، به کارتر/مخزن روغن برگرداند. هدف فقط «کم نشدن روغن» نیست؛ Oil Separator در پروژه‌های حرفه‌ای نقش مستقیم روی پایداری سوپرهیت، راندمان انتقال حرارت اواپراتور, کاهش Oil Logging و حتی کاهش ریسک خرابی‌های پرهزینه کمپرسور دارد.

این مقاله با نگاه «قابل فهم ولی دقیق» نوشته شده؛ یعنی هم برای مهندسان طراحی و تعمیرکارها مفید است، هم برای پیمانکارانی که می‌خواهند بدانند کجا واقعاً Separator لازم است و کجا هزینه اضافی می‌شود.

اويل سپراتور جداکننده روغن کمپرسور

دسترسی سریع (لینک‌های داخلی فعال)

1) چرا روغن همراه مبرد می‌رود؟ 2) چه زمانی Separator ضروری است؟ 3) انواع و مکانیزم‌ها 4) سایزینگ و محاسبات 5) ΔP و راندمان 6) نصب و لوله‌کشی 7) رک و Oil Management 8) جدول مقایسه 9) برندها و اقتصاد 10) عیب‌یابی 11) چک‌لیست انتخاب 12) سرویس و نگهداری FAQ

1) چرا روغن همراه مبرد از کمپرسور خارج می‌شود؟ (فیزیک ساده ولی دقیق)

در هر کمپرسور تبریدی (اسکرال، پیستونی، اسکرو)، روغن برای روانکاری و آب‌بندی نسبی لازم است. اما در زمان کارکرد، بخشی از روغن به شکل ذرات ریز (Oil Mist) یا قطرات، همراه گاز دشارژ از کمپرسور خارج می‌شود. چند مفهوم پایه:

مکانیزم‌های حمل روغن

Shear: برش لایه روغن توسط جریان پرسرعت گاز دشارژ
Atomization: پاشش و اتمیزه شدن روغن در نقاط آشفتگی
Foaming: کف کردن روغن به‌علت ورود مبرد حل‌شده و افت فشار
Blow-by: عبور گاز/روغن از مسیرهای داخلی و حمل به سمت دشارژ

نکته مهندسی مهم

«نوع روغن و مبرد» روی حل‌شوندگی و رفتار روغن بسیار اثر دارد. مثلاً POE با بسیاری از HFCها رفتار متفاوتی نسبت به روغن معدنی با R22 دارد. نتیجه: دو سیستم با ظرفیت مشابه می‌توانند رفتار روغن کاملاً متفاوت داشته باشند.

✅ چرا Oil Logging خطرناک است؟

روغن اگر در اواپراتور جمع شود، مثل یک «لایه عایق» روی سطوح انتقال حرارت عمل می‌کند → ظرفیت کم می‌شود، سوپرهیت ناپایدار می‌شود، و کمپرسور برای رسیدن به دما/فشار هدف، بیشتر کار می‌کند. همزمان ممکن است روغن کافی به کارتر برنگردد و خرابی مکانیکی رخ دهد.

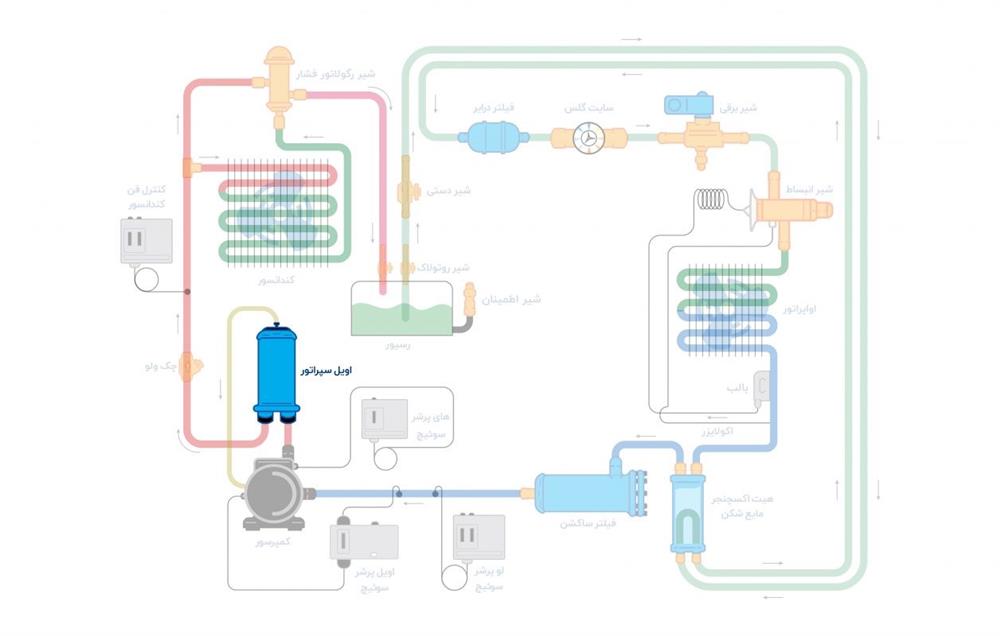

2) چه زمانی Oil Separator واقعاً ضروری است؟ (تصمیم‌گیری پروژه‌ای)

یک قانون تجربی: هرچه سیستم «بزرگ‌تر، طولانی‌تر، چند شاخه‌تر و با بار متغیرتر» باشد، احتمال مشکل روغن بیشتر است. اما تصمیم درست باید بر اساس ریسک پروژه و هزینه خرابی گرفته شود.

اويل سپراتور جداکننده روغن کمپرسور

✅ شرایطی که Separator پیشنهاد/الزامی می‌شود

کمپرسور اسکرو و پروژه‌های صنعتی/سنگین
سیستم‌های Rack (چند کمپرسور) یا چند مدار
چند اواپراتور/چند شیر انبساط و مسیرهای متعدد
اختلاف ارتفاع زیاد و رایزرهای بلند
اینورتر یا کارکرد طولانی در بار پایین
پروژه‌های حساس: مواد غذایی، دارویی، دیتاسنتر، تولیدی

⚠️ علامت‌های نیاز فوری (در سیستم موجود)

کم شدن مداوم سطح روغن و شارژ روغن تکراری
Oil Pressure / Oil Level Trip یا نوسان سطح روغن
افت ظرفیت، سوپرهیت ناپایدار، برگشت مایع مشکوک
خرابی تکراری کمپرسور بدون علت واضح دیگر

تصمیم اقتصادی: Separator یا تعمیر/تعویض کمپرسور؟

در پروژه‌های کوچک ممکن است Separator هزینه اضافه باشد؛ ولی در پروژه‌های بزرگ، هزینه Separator در برابر هزینه توقف سیستم، خسارت محصول، و هزینه تعویض کمپرسور بسیار ناچیز است. معیار درست، «هزینه ریسک» است نه فقط قیمت قطعه.

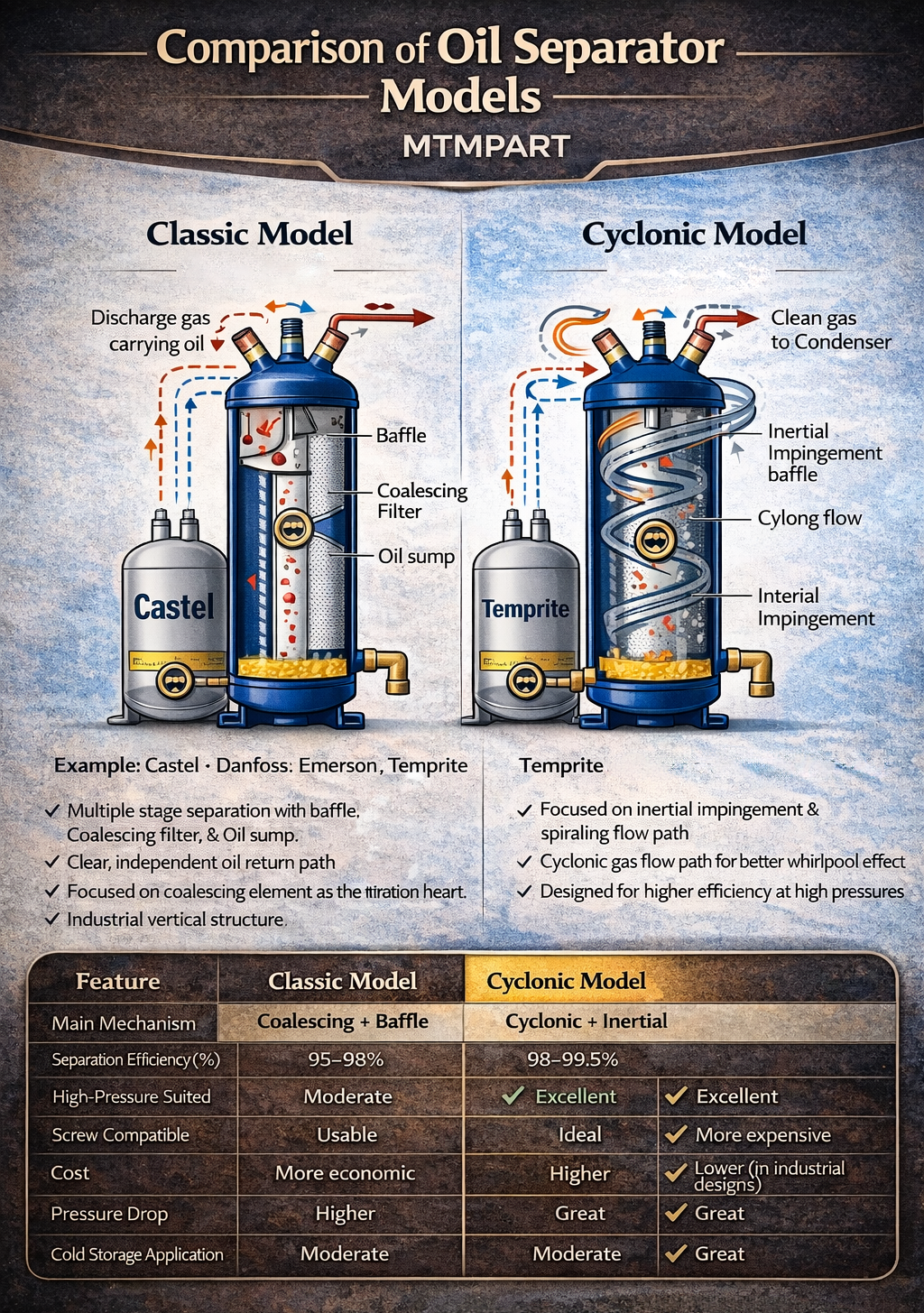

3) انواع Oil Separator و مکانیزم‌های جداسازی

هدف همه مدل‌ها یکسان است: جدا کردن روغن از گاز دشارژ. اما روش انجام و نتیجه عملی متفاوت است. این تفاوت در بار جزئی، در گازهای متفاوت و در شرایط سرویس خودش را نشان می‌دهد.

اويل سپراتور جداکننده روغن کمپرسور

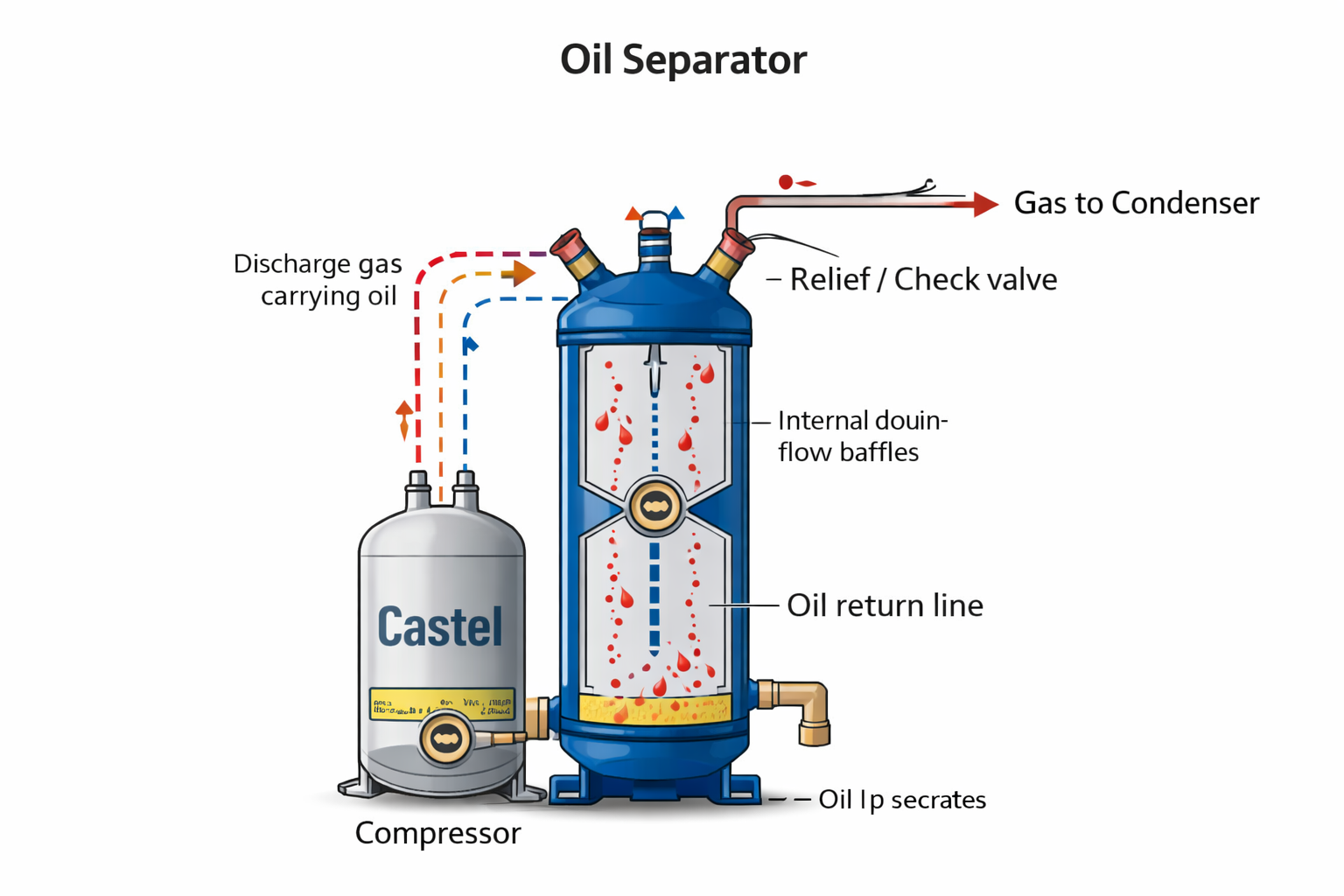

A) Inertial / Baffle (اینرسی / بافل)

با تغییر مسیر ناگهانی، کاهش سرعت و برخورد قطرات به سطوح داخلی، قطرات درشت جدا می‌شوند. ساده و اقتصادی است؛ اما در «مه روغن ریز» راندمان محدودتری دارد.

مزیت: قیمت مناسب، افت فشار کم، سرویس ساده
عیب: حساس‌تر به بار جزئی و ذرات بسیار ریز روغن

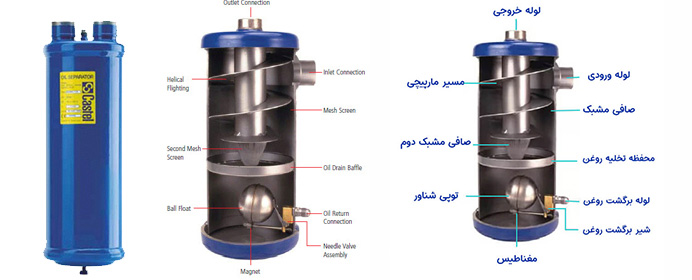

B) Centrifugal (گریز از مرکز)

با ایجاد چرخش/گردابه، روغن به دیواره رانده می‌شود و پایین می‌ریزد. برای پروژه‌های صنعتی، رک و کارکرد طولانی مناسب است.

مزیت: راندمان خوب، نگهداری کم، مناسب صنعتی
عیب: به انتخاب سایز درست و شرایط دبی/سرعت حساس است

C) Coalescing (کوالسینگ / المنت)

المنت کوالسینگ ذرات ریز را جذب و قطرات را بزرگ می‌کند تا جدا شوند. راندمان بسیار بالا است، اما باید افت فشار و سرویس (تعویض/شستشو) مدیریت شود.

مزیت: راندمان بالا، کنترل بهتر Oil Logging
عیب: ΔP می‌تواند با گرفتگی بالا برود، نیازمند برنامه سرویس

✅ انتخاب سریع نوع (Rule of Thumb)

پروژه حساس و پرریسک (کمپرسور گران/توقف هزینه‌دار) → Coalescing
پروژه صنعتی با سرویس‌پذیری ساده و بار متغیر → Centrifugal
پروژه اقتصادی و متوسط → Inertial/Baffle

4) سایزینگ و محاسبات انتخاب (Engineering Sizing)

اويل سپراتور جداکننده روغن کمپرسور

روش استاندارد: انتخاب از کاتالوگ سازنده بر اساس «نوع مبرد»، «شرایط طراحی»، «Mass Flow» و «مدل کمپرسور». اما برای کنترل مهندسی و جلوگیری از انتخاب اشتباه، باید منطق زیر را بدانید:

گام 1) دبی جرمی مبرد (ṁ)

اگر ظرفیت تبرید Q و اختلاف آنتالپی اواپراتور (h1-h4) را دارید:

ṁ = Q / (h1 - h4)

اگر دیتای سیکل ندارید، از دیتاشیت کمپرسور (Mass Flow) یا نرم‌افزار انتخاب استفاده کنید. برای رک‌ها، سناریوی بدترین حالت (کمپرسورهای فعال + ظرفیت واقعی) را در نظر بگیرید.

گام 2) چک افت فشار مجاز (ΔP) روی دشارژ

Separator روی دشارژ قرار دارد، پس هر ΔP اضافی یعنی افزایش بار کمپرسور و بالا رفتن دمای دشارژ. در طراحی حرفه‌ای، ΔP باید کنترل‌شده باشد و با کاتالوگ سازنده تطبیق داده شود.

نکته: در مدل‌های Coalescing با کثیفی المنت، ΔP بالا می‌رود؛ پس حتماً سنجش و برنامه سرویس داشته باشید.

گام 3) بار جزئی (Part Load) را جدی بگیرید

یکی از مهم‌ترین خطاها: انتخاب بر اساس بار کامل، اما سیستم در 20% تا 40% بار ساعت‌های طولانی کار می‌کند. در بار جزئی سرعت گاز کم می‌شود و برگشت روغن سخت‌تر است. پس یا Separator باید راندمان مناسب در Part Load داشته باشد، یا طراحی برگشت روغن و کنترل سطح روغن باید کامل‌تر شود (خصوصاً در رک‌ها).

✅ مثال محاسبه ساده (فقط برای درک روند)

یک مدار 50 kW و اختلاف آنتالپی 90 kJ/kg:

ṁ = 50 / 90 = 0.555 kg/s

حالا مدل Separator را از کاتالوگ در همان مبرد و شرایط کاری انتخاب می‌کنید که این دبی را پوشش دهد و ΔP مناسب داشته باشد.

⚠️ خطای رایج در سایزینگ

«کوچک گرفتن Separator برای کاهش هزینه» معمولاً باعث افزایش ΔP و کاهش راندمان جداسازی می‌شود. نتیجه: مصرف انرژی بالاتر + ریسک کمبود روغن + هزینه خرابی چند برابر.

5) افت فشار (ΔP) و راندمان جداسازی — تعادل حیاتی

دو KPI اصلی: Efficiency و Pressure Drop. اگر راندمان پایین باشد روغن برنمی‌گردد؛ اگر ΔP بالا باشد انرژی و دمای دشارژ بالا می‌رود. مهندسی خوب یعنی طراحی و انتخابی که در شرایط واقعی کار (نه فقط Full Load) پایدار باشد.

اويل سپراتور جداکننده روغن کمپرسور

شاخص	چرا مهم است؟	اگر بد باشد چه می‌شود؟	راهکار مهندسی
Efficiency	روغن پایدار در کمپرسور + کاهش Oil Logging	کمبود روغن، خرابی، افت ظرفیت	انتخاب نوع مناسب + سایز درست + کنترل بار جزئی
ΔP	بار کمپرسور و انرژی را بالا/پایین می‌کند	مصرف بالا، دمای دشارژ بالا، ریسک Trip	سایز صحیح + کاهش زانویی‌ها + سرویس المنت

کنترل ΔP در عمل

بهترین کار در سیستم‌های حرفه‌ای، پیش‌بینی جای اتصال گیج/سنسور اختلاف فشار در ورودی و خروجی Separator است. با این کار، افزایش ΔP ناشی از گرفتگی یا انتخاب غلط سریع تشخیص داده می‌شود و قبل از آسیب، سرویس انجام می‌گیرد.

6) نصب و لوله‌کشی استاندارد (Installation & Piping)

Oil Separator اگر درست نصب نشود، بهترین مدل هم خروجی خوب نمی‌دهد. این بخش «چک‌لیست اجرایی» است:

✅ استانداردهای اجرایی

نصب عمودی و نزدیک خروجی کمپرسور روی دشارژ
کاهش زانویی/اتصالات قبل از ورودی Separator
در نظر گرفتن دسترسی سرویس (بازدید/تعویض المنت)
طراحی صحیح برگشت روغن (Orifice/Float/Check) طبق سازنده
ایزولاسیون و ارتعاش‌گیر مناسب در مسیرهای حساس

⚠️ خطاهای رایج و پرهزینه

نصب افقی یا دور از کمپرسور
برگشت روغن بدون کنترل → نوسان سطح روغن
بی‌توجهی به رایزر ساکشن و سرعت گاز
نداشتن شیر سرویس/شیر قطع‌کن برای نگهداری
عدم توجه به آلودگی سیستم و فیلتر/سرویس

نکته طلایی: Separator جای «طراحی غلط لوله‌کشی» را نمی‌گیرد

اگر ساکشن رایزر غلط باشد یا سرعت گاز پایین‌تر از حد لازم شود، روغن در نقاط پایین جمع می‌شود. Separator کمک می‌کند روغن سریع‌تر جدا شود، اما برای برگشت پایدار، طراحی رایزر، شیب‌ها و تله‌های روغن باید اصولی باشد.

7) رک‌های تبرید و سیستم مدیریت روغن (Oil Management System)

در رک‌های چند کمپرسوره، مدیریت روغن باید «سیستمی» دیده شود. فقط گذاشتن Separator کافی نیست. شما معمولاً به یک زنجیره پایدار نیاز دارید تا روغن بین کمپرسورها به صورت کنترل‌شده تقسیم شود.

اجزای رایج در رک

Oil Separator روی Discharge
Oil Reservoir برای ذخیره و توزیع پایدار
Oil Level Regulator روی هر کمپرسور
شیر یکطرفه، فیلتر روغن، شیر سرویس و مسیرهای برگشت

✅ چرا Level Regulator حیاتی است؟

چون کمپرسورها به‌طور همزمان و یکسان کار نمی‌کنند. اگر روغن آزادانه تقسیم شود، یکی «روغن زیاد» و دیگری «روغن کم» می‌گیرد. کنترل سطح جلوی این عدم تعادل را می‌گیرد و خرابی‌های تصادفی را کم می‌کند.

نکته رک (برای پروژه‌های ایران)

خیلی از رک‌ها در بازار با قطعات ناقص راه‌اندازی می‌شوند و بعد از چند ماه دچار مشکل روغن می‌شوند. اگر رک شما طول مسیر زیاد دارد یا بار متغیر است، طراحی Oil Management را همان اول کامل کنید؛ هزینه اولیه کمتر از هزینه توقف و تعمیر است.

8) جدول مقایسه کامل (نوع، کاربرد، اقتصاد)

نوع	راندمان	ΔP	نگهداری	بهترین سناریو	اقتصاد پروژه
Inertial/Baffle	متوسط	کم	کم	پروژه‌های تجاری/متوسط	کم‌هزینه و مناسب بودجه محدود
Centrifugal	خوب تا خیلی خوب	کم تا متوسط	کم	صنعتی، بار متغیر، سرویس ساده	تعادل عالی بین هزینه و اطمینان
Coalescing	خیلی بالا	متوسط (وابسته به المنت)	متوسط	پروژه حساس، حفاظت کمپرسور، کیفیت بالا	هزینه بیشتر ولی کاهش ریسک خرابی و توقف

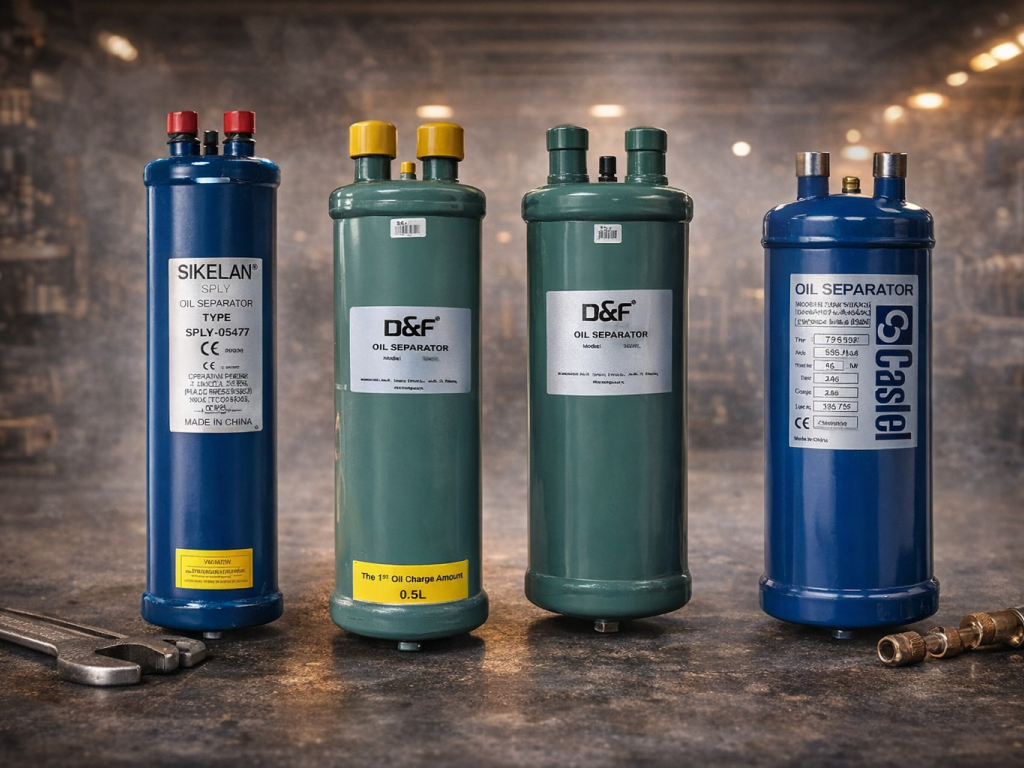

9) برندهای مطرح + انتخاب اقتصادی (کدام برای چه پروژه‌ای؟)

برند خوب یعنی «کیفیت ساخت پایدار + دیتای فنی قابل اتکا + موجودی و خدمات». اما انتخاب اقتصادی یعنی «تناسب با پروژه»، نه فقط اسم برند.

پریمیوم (ریسک پایین، پروژه حساس)

Danfoss: کیفیت ساخت بالا، دیتاشیت کامل، انتخاب مطمئن
Emerson / Copeland: مناسب پروژه‌های صنعتی و رک‌ها
Temprite (در پروژه‌های خاص): تمرکز بر جداسازی با کیفیت

بالانس اقتصادی (Cost/Performance)

Castel: تعادل مناسب برای تجاری/متوسط
برای پروژه‌های کم‌ریسک، انتخاب اقتصادی می‌تواند منطقی باشد

اقتصاد واقعی یعنی کاهش هزینه خرابی

اگر کمپرسور گران است یا توقف سیستم خسارت دارد، مدل‌های با راندمان بالاتر و طراحی Oil Management بهتر، از نظر مالی به‌صرفه‌ترند—even اگر قیمت خرید اولیه بیشتر باشد.

نگاه «اقتصادی» برای بازار ایران

در ایران، علاوه بر کیفیت فنی، «موجودی قطعات، زمان تامین، و امکان سرویس» خیلی مهم است. گاهی انتخاب برندی که سریع‌تر قابل تامین است (با کیفیت قابل قبول)، از نظر پروژه‌ای بهتر از برندی است که تامینش طولانی می‌شود. MTM Part با مسیر تامین مستقیم، کمک می‌کند این ریسک کاهش یابد.

10) عیب‌یابی حرفه‌ای (Symptoms → Causes → Fix)

این بخش دقیقاً برای «کار عملی» است: علامت را می‌بینید، علت‌ها را دسته‌بندی می‌کنید و راهکار می‌دهید.

علامت	علت‌های محتمل	چک‌های سریع	راهکار مهندسی
کاهش مداوم سطح روغن	راندمان پایین Separator، سایز غلط، مسیر برگشت مشکل‌دار، نشتی	ΔP ورودی/خروجی، بررسی مسیر برگشت، وجود روغن در اواپراتور	ارتقا نوع/سایز Separator + اصلاح لوله‌کشی + کنترل Oil Level
افزایش فشار دشارژ	گرفتگی المنت، ΔP بالا، سایز کوچک، اتصالات زیاد	اندازه‌گیری ΔP، چک سرویس المنت، چک دمای دشارژ	سرویس/تعویض المنت یا انتخاب سایز مناسب و کاهش اتصالات
Oil Logging در اواپراتور	سرعت گاز کم، رایزر غلط، بار جزئی طولانی، طراحی نامناسب اواپراتور	بررسی سوپرهیت، افت ظرفیت، بازدید مسیر برگشت	اصلاح رایزر/تله + بازنگری کنترل بار + افزایش راندمان جداسازی
نوسان شدید سطح روغن	برگشت روغن بدون کنترل، foaming، مشکل در تنظیمات/کارکرد سیستم	بررسی شرایط استارت/استاپ، چک شیرهای برگشت روغن	کنترل مسیر برگشت (orifice/float) + بررسی شرایط کارکرد

✅ نکته حرفه‌ای عیب‌یابی

اگر مشکل روغن دارید، فقط روی Separator تمرکز نکنید. سه ضلع را همزمان بررسی کنید: (1) جداسازی روی دشارژ، (2) طراحی و سرعت گاز در ساکشن/رایزر، (3) رفتار سیستم در بار جزئی و شرایط گذرا (Start/Stop).

11) چک‌لیست انتخاب سریع (برای طراحی و خرید دقیق)

اطلاعات لازم برای انتخاب

نوع کمپرسور (اسکرال/پیستونی/اسکرو) و مدل
نوع مبرد و نوع روغن (POE/Mineral/AB)
ظرفیت واقعی و شرایط طراحی (Te/Tc)
Mass Flow یا دیتای سیکل
طول و اختلاف ارتفاع مسیرها
بار متغیر/اینورتر یا کارکرد ثابت

خط‌کش انتخاب نوع

پروژه حساس/راندمان بالا → Coalescing
صنعتی/رک/بار متغیر → Centrifugal
اقتصادی/متوسط → Inertial
اگر ΔP خیلی مهم است → سایز بزرگ‌تر یا مدل کم‌افت

یادآوری مهم

اگر پروژه شما رک چند کمپرسوره است، انتخاب Separator را جدا از Oil Reservoir و Oil Level Regulator انجام ندهید. این‌ها یک «سیستم» هستند.

12) سرویس، نگهداری و نکات ایمنی (Maintenance & Safety)

✅ برنامه نگهداری پیشنهادی

بازدید دوره‌ای سطح روغن و نوسانات (Log)
چک ΔP روی Separator (اگر امکانش هست)
در Coalescing: بررسی وضعیت المنت و سرویس دوره‌ای
کنترل نشتی‌ها و سلامت اتصالات
در رک‌ها: کالیبراسیون/عملکرد Oil Level Regulator

⚠️ نکات ایمنی ضروری

Oil Separator روی دشارژ است: فشار و دمای بالا دارد
قبل از بازکردن: ایزوله + تخلیه فشار + سرد شدن
از ابزار و روش استاندارد برای کار با مبرد استفاده کنید
هرگونه دستکاری غیر اصولی می‌تواند خطرناک باشد

شاخص‌های «زمان سرویس»

افزایش فشار دشارژ نسبت به حالت نرمال، افزایش ΔP روی Separator، کاهش برگشت روغن یا تغییر رفتار سطح روغن همگی نشانه‌هایی هستند که باید سیستم بررسی و سرویس شود.
