🌡️ چرا گرفتگی کندانسور خطری بیش از یک افت راندمان ساده است؟

کندانسور وظیفه دارد حرارت جذب‌شده در اواپراتور به‌علاوه حرارت افزوده‌شده توسط کار تراکم کمپرسور را به محیط بیرون دفع کند. هرگونه لایه عایق روی سطح انتقال حرارت، چه از جنس گرد و غبار روی پره‌های آلومینیومی و چه رسوب کربنات کلسیم داخل لوله‌های آبی، این انتقال حرارت را مختل کرده و کمپرسور را مجبور می‌کند برای دفع همان مقدار حرارت، در فشار و دمای دیسچارج بالاتری کار کند. این افزایش مداوم دما و فشار، دقیقاً همان عاملی است که در مقاله «۷ نشانه‌ای که کمپرسور شما تا مرگ فاصله‌ای ندارد» به‌عنوان یکی از خطرناک‌ترین هشدارهای پیش از سوختگی معرفی شد.

از منظر اقتصادی نیز، مطالعات مهندسی نشان می‌دهند که هر ۱۰ درصد افت راندمان کندانسور ناشی از گرفتگی، می‌تواند مصرف برق کمپرسور را تا ۱۰ تا ۲۰ درصد افزایش دهد؛ به بیان دیگر، نادیده گرفتن یک گرفتگی به‌ظاهر جزئی، هزینه انرژی ماهانه سیستم را به‌طور محسوس بالا می‌برد، حتی پیش از آنکه هیچ خرابی مکانیکی رخ داده باشد.

🔍 انواع گرفتگی کندانسور و منشأ هر کدام

گرفتگی هوایی: تجمع گرد و غبار و کرک روی پره‌های آلومینیومی

در کندانسورهای هوایی که در اکثر داکت اسپلیت‌ها و یونیت‌های کندانسینگ تجاری استفاده می‌شوند، گرد و غبار محیطی، کرک درختان، شن نصب‌شده در محیط‌های ساحلی یا صنعتی، و حتی پرزهای پارچه در نصب‌های نزدیک رختشویخانه‌ها، به‌تدریج روی سطح پره‌های آلومینیومی می‌نشینند. این لایه، حتی با ضخامت چند میلی‌متر، می‌تواند مقاومت حرارتی قابل توجهی ایجاد کرده و جریان هوای عبوری از کندانسور را نیز محدود کند.

نکته مهم این است که این نوع گرفتگی اثر دوگانه دارد: هم به‌عنوان یک عایق حرارتی عمل می‌کند و هم با کاهش سطح مقطع آزاد عبور هوا، افت فشار استاتیک فن را افزایش می‌دهد. این افزایش افت فشار، فن را مجبور می‌کند برای حفظ همان دبی هوا، انرژی بیشتری مصرف کند؛ و اگر فن ظرفیت کافی برای غلبه بر این افت فشار اضافه را نداشته باشد، دبی واقعی هوا نیز کاهش می‌یابد و اثر گرفتگی را تشدید می‌کند.

گرفتگی آبی: رسوب املاح معدنی و رشد زیستی داخل لوله

در کندانسورهای آب‌خنک‌شونده که در چیلرهای صنعتی بزرگ رایج هستند، آب گردشی حاوی املاح معدنی (به‌ویژه کربنات کلسیم و منیزیم) به‌مرور روی سطح داخلی لوله‌ها رسوب می‌کند؛ پدیده‌ای که به آن «اسکیل» (Scaling) گفته می‌شود. علاوه بر رسوب معدنی، رشد جلبک، لجن زیستی (Biofilm) و باکتری‌های تشکیل‌دهنده بیوفیلم نیز می‌توانند لایه‌ای مقاوم در برابر انتقال حرارت ایجاد کنند که تشخیص آن معمولاً نیازمند باز کردن سر لوله‌ها یا اندواسکوپی است.

شدت رسوب‌گذاری مستقیماً به سختی آب (میزان املاح محلول) و دمای عملیاتی سیستم بستگی دارد؛ در مناطقی با آب سخت، این رسوب می‌تواند در عرض چند ماه به ضخامتی برسد که راندمان انتقال حرارت را تا ۲۰ تا ۳۰ درصد کاهش دهد. به همین دلیل، در تاسیسات صنعتی بزرگ با آب سخت، برنامه تصفیه شیمیایی مداوم (نظیر تزریق بازدارنده رسوب) به‌جای تکیه صرف بر اسیدشویی دوره‌ای، رویکرد اقتصادی‌تری محسوب می‌شود.

تجمع گاز غیرقابل تقطیر (Non-Condensable Gas) در سمت مبرد

نوع سوم و کمتر شناخته‌شده گرفتگی، در سمت مبرد رخ می‌دهد؛ هوا یا سایر گازهای غیرقابل تقطیر که در اثر وکیوم ناقص یا نشتی وارد سیستم شده‌اند، در کندانسور تجمع یافته و بخشی از سطح مفید انتقال حرارت را اشغال می‌کنند. برخلاف گرفتگی بیرونی که با بازرسی بصری قابل تشخیص است، این نوع گرفتگی تنها از طریق مقایسه فشار و دمای دیسچارج با جدول فشار-دمای استاندارد مبرد قابل کشف است.

این نوع گرفتگی معمولاً در بالاترین نقطه کندانسور (که گازهای سبک‌تر و غیرقابل تقطیر در آن تجمع می‌یابند) متمرکز می‌شود و به همین دلیل، برخی سیستم‌های صنعتی بزرگ مجهز به شیر تخلیه گاز غیرقابل تقطیر (Purge Valve) در همان نقطه هستند که امکان تخلیه دوره‌ای این گازها را بدون نیاز به تخلیه کامل شارژ مبرد فراهم می‌کند.

📐 دمای تقرب (Approach Temperature): مهم‌ترین شاخص کمی تشخیص گرفتگی

تعریف و فرمول محاسبه دمای تقرب

دمای تقرب، اختلاف بین دمای اشباع میعان مبرد (که از فشار دیسچارج و جدول PT مبرد به دست می‌آید) و دمای هوا یا آب ورودی به کندانسور است. این شاخص، مستقیم‌ترین معیار کمی برای ارزیابی راندمان واقعی سطح انتقال حرارت کندانسور محسوب می‌شود و فرمول آن به‌صورت زیر است:

در این معادله، T_cond(sat) دمای اشباع میعان بر اساس فشار دیسچارج اندازه‌گیری‌شده و جدول PT مبرد، و T_ambient(in) دمای هوای محیط یا آب ورودی به کندانسور است. کندانسورهای هوایی سالم معمولاً دمای تقربی بین ۱۰ تا ۱۵ درجه سانتی‌گراد دارند؛ افزایش این عدد به بالای ۲۰ درجه، نشانه واضح گرفتگی یا کاهش راندمان است.

چرا این شاخص بهتر از نگاه صرف به فشار دیسچارج است؟

فشار دیسچارج به‌تنهایی، بدون در نظر گرفتن دمای محیط، شاخص گمراه‌کننده‌ای است؛ فشار بالا در یک روز گرم تابستانی می‌تواند کاملاً طبیعی باشد، در حالی که همان فشار در یک روز خنک بهاری نشانه واضح گرفتگی است. دمای تقرب با نرمال‌سازی نسبت به دمای محیط، امکان مقایسه منصفانه بین شرایط آب‌وهوایی مختلف و همچنین مقایسه تاریخی عملکرد یک سیستم واحد را فراهم می‌کند.

👁️ علائم قابل مشاهده گرفتگی در محل نصب

پیش از هرگونه اندازه‌گیری عددی، این علائم بصری و کارکردی می‌توانند سرنخ اولیه گرفتگی کندانسور را در اختیار تکنسین قرار دهند:

• لایه محسوس گرد و غبار یا کرک روی سطح پره‌های کندانسور هوایی
• کاهش محسوس جریان هوای خروجی از فن کندانسور نسبت به حالت عادی
• افزایش صدای فن به دلیل تلاش بیشتر برای عبور هوا از میان پره‌های مسدود
• داغ شدن غیرعادی هوای خروجی از کندانسور نسبت به دمای محیط
• افزایش زمان کارکرد کمپرسور برای رسیدن به همان ظرفیت سرمایشی سابق
• در کندانسورهای آبی، کاهش دبی آب گردشی یا رنگ کدر و بوی نامطبوع آب برج خنک‌کننده

📊 جدول آستانه‌های استاندارد دمای تقرب و اقدام متناظر

شبیه‌ساز افزایش فشار دیسچارج در برابر درصد گرفتگی پره‌ها

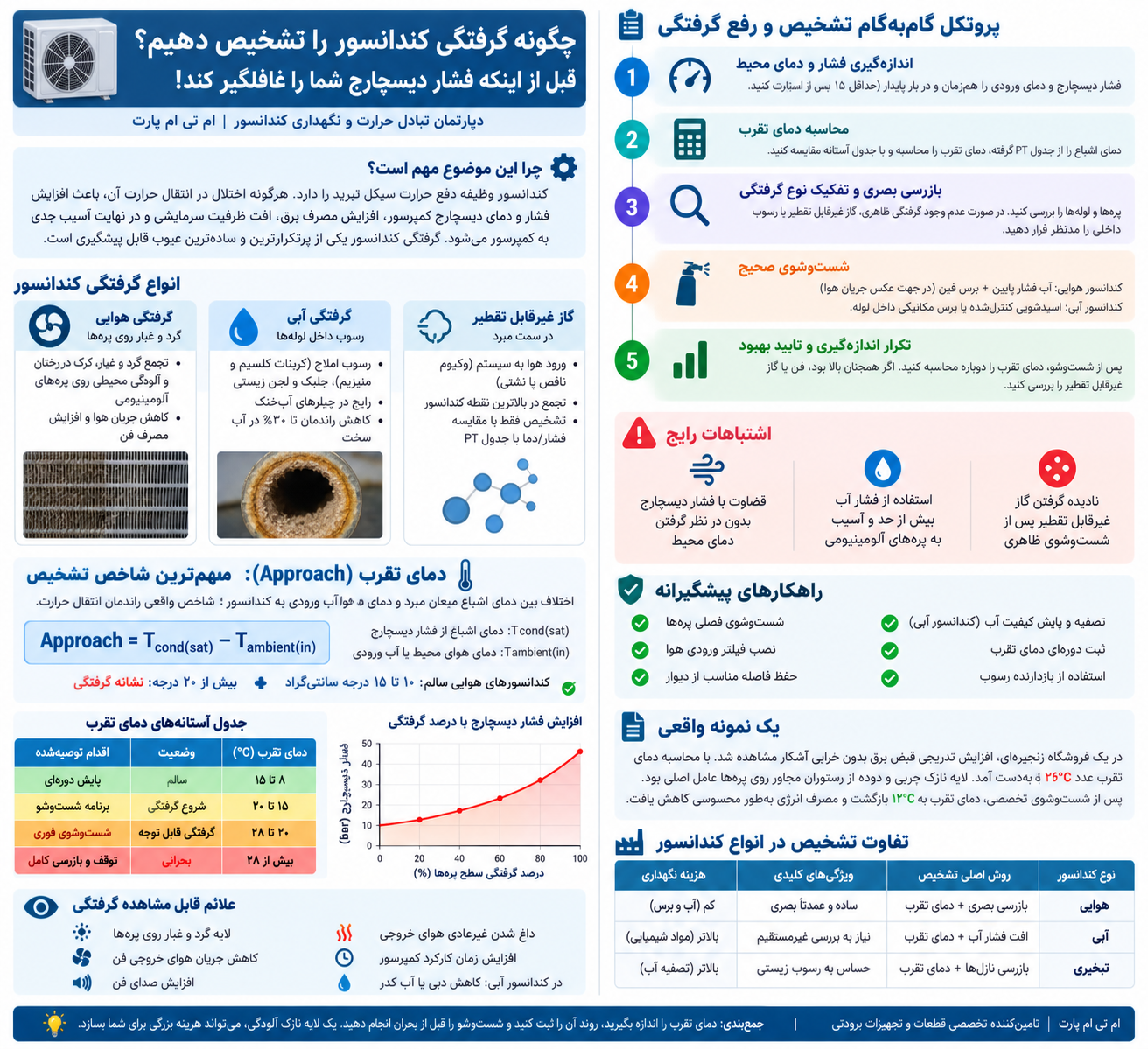

📋 پروتکل گام‌به‌گام تشخیص و رفع گرفتگی کندانسور

گام اول: اندازه‌گیری هم‌زمان فشار دیسچارج و دمای محیط ورودی

با استفاده از منیفولد و ترمومتر، فشار دیسچارج و دمای هوای ورودی به کندانسور به‌طور هم‌زمان ثبت می‌شوند. این دو عدد، ورودی مستقیم فرمول دمای تقرب هستند و باید در شرایط بار پایدار سیستم (حداقل ۱۵ دقیقه پس از استارت) اندازه‌گیری شوند.

دمای هوای ورودی باید دقیقاً از نقطه‌ای اندازه‌گیری شود که هوای تازه و بدون بازگردش (Recirculation) وارد کندانسور می‌شود؛ اندازه‌گیری در نقطه‌ای که هوای گرم خروجی خود کندانسور دوباره به ورودی بازمی‌گردد (پدیده‌ای رایج در نصب‌های با فاصله ناکافی از دیوار)، عددی کاذب و بالاتر از دمای واقعی محیط ارائه می‌دهد و می‌تواند منجر به دست‌کم گرفتن شدت واقعی گرفتگی شود.

گام دوم: محاسبه دمای تقرب و مقایسه با جدول آستانه

دمای اشباع متناظر با فشار دیسچارج از جدول PT مبرد استخراج شده و از آن دمای محیط کم می‌شود. عدد به‌دست‌آمده با جدول آستانه‌های استاندارد مقایسه می‌گردد تا سطح فوریت مشکل مشخص شود.

برای دقت بیشتر، توصیه می‌شود این محاسبه در چند بار بازدید و در دماهای محیطی مختلف تکرار شود تا یک روند تاریخی به‌دست آید، نه یک عدد لحظه‌ای منفرد؛ افزایش تدریجی دمای تقرب در طول چند ماه، حتی اگر هر بار در محدوده «قابل قبول» باقی بماند، می‌تواند نشانه یک روند رو به وخامت باشد که باید پیش از رسیدن به آستانه بحرانی مورد توجه قرار گیرد.

گام سوم: بازرسی بصری و تفکیک گرفتگی بیرونی از داخلی

اگر بازرسی بصری پره‌ها یا لوله‌های آبی گرفتگی محسوسی نشان ندهد اما دمای تقرب همچنان بالا باشد، باید احتمال گاز غیرقابل تقطیر در سمت مبرد یا رسوب داخلی نامرئی (در کندانسورهای آبی) را نیز بررسی کرد؛ در این موارد، شست‌وشوی ظاهری به‌تنهایی مشکل را حل نمی‌کند.

یک روش کمکی برای این تفکیک، بررسی الگوی توزیع دما روی سطح کندانسور با ترمومتر مجاورتی یا دوربین حرارتی است؛ گرفتگی موضعی (مثلاً فقط بخش پایینی پره‌ها) معمولاً نشانه انسداد فیزیکی است، در حالی که افزایش یکنواخت دما در کل سطح کندانسور همراه با گرفتگی بیرونی نامحسوس، بیشتر به سمت گاز غیرقابل تقطیر یا کاهش کلی راندمان اشاره دارد.

گام چهارم: شست‌وشوی صحیح متناسب با نوع کندانسور

برای کندانسورهای هوایی، شست‌وشو با آب فشار پایین در جهت عکس جریان هوای عادی و استفاده از برس فین مخصوص برای اصلاح پره‌های خم‌شده توصیه می‌شود؛ فشار آب بیش از حد می‌تواند خود پره‌های نازک آلومینیومی را آسیب بزند. برای کندانسورهای آبی، اسیدشویی کنترل‌شده یا تمیزکاری مکانیکی داخل لوله با برس مخصوص انجام می‌شود.

در مواردی که آلودگی پره‌ها از جنس چربی یا دوده (نظیر نصب نزدیک آشپزخانه یا رستوران) باشد، آب به‌تنهایی کافی نیست و باید از اسپری کویل‌کلینر قلیایی مخصوص چربی‌زدایی استفاده شود؛ استفاده از مواد شوینده نامناسب یا رقت نادرست می‌تواند به خوردگی زودرس پره‌های آلومینیومی منجر شود، بنابراین همیشه باید طبق دستورالعمل غلظت سازنده ماده شوینده عمل شود.

گام پنجم: تکرار اندازه‌گیری پس از شست‌وشو برای تایید بهبود

پس از شست‌وشو، دمای تقرب باید مجدداً محاسبه شود تا میزان واقعی بهبود راندمان تایید گردد. اگر عدد همچنان بالا باشد، علت باید در سمت مبرد (گاز غیرقابل تقطیر) یا نقص مکانیکی فن جست‌وجو شود، نه صرفاً تکرار شست‌وشوی بیرونی.

ثبت این عدد نهایی پس از شست‌وشو، به‌عنوان مرجع پایه جدید برای مقایسه در بازدیدهای آینده استفاده می‌شود؛ این کار امکان تشخیص سریع‌تر بازگشت گرفتگی در چرخه بعدی را فراهم می‌کند و به تیم سرویس کمک می‌کند بازه زمانی بهینه شست‌وشو را برای آن سیستم خاص، بر اساس شرایط محیطی واقعی محل نصب، به‌دقت تنظیم کند.

🚫 اشتباهات رایج در تشخیص و رفع گرفتگی کندانسور

قضاوت بر اساس فشار دیسچارج بدون در نظر گرفتن دمای محیط

همان‌طور که اشاره شد، فشار بالا در روز گرم می‌تواند کاملاً طبیعی باشد. قضاوت بدون محاسبه دمای تقرب، می‌تواند به تعویض غیرضروری قطعات سالم یا برعکس، نادیده گرفتن یک گرفتگی واقعی منجر شود.

این اشتباه به‌ویژه در تیم‌های سرویس با نیروی کم‌تجربه رایج است که یک عدد فشار «طلایی» ثابت را برای تمام فصول سال به‌عنوان مرجع در نظر می‌گیرند. آموزش محاسبه دمای تقرب به‌عنوان بخشی استاندارد از فرآیند بازرسی، ساده‌ترین راه برای حذف این خطای رایج از رویه کاری تیم است.

استفاده از فشار آب بیش از حد در شست‌وشوی پره‌های آلومینیومی

پره‌های نازک آلومینیومی به‌راحتی تحت فشار آب بالا خم می‌شوند و این تغییر شکل، خود مانع جدیدی برای جریان هوا ایجاد می‌کند؛ گاهی اوقات شست‌وشوی نادرست، وضعیت را بدتر از حالت گرفته اولیه می‌کند.

استفاده از واشر پمپ آب خانگی معمولی به‌جای تجهیزات مخصوص شست‌وشوی کویل با فشار کنترل‌شده، یکی از رایج‌ترین منابع این آسیب است؛ سرمایه‌گذاری در یک دستگاه شست‌وشوی کویل با فشار قابل تنظیم و نازل پخش‌کننده مناسب، در بلندمدت با جلوگیری از خمیدگی پره‌ها و نیاز به شانه‌کشی (Fin Combing) مکرر، هزینه خود را جبران می‌کند.

نادیده گرفتن احتمال گاز غیرقابل تقطیر پس از شست‌وشوی ظاهری

اگر پس از یک شست‌وشوی کامل و تمیز، دمای تقرب همچنان بالا باقی بماند، تکرار شست‌وشو بی‌فایده است. در این حالت، احتمال وجود هوا یا گاز غیرقابل تقطیر در سیستم باید با تخلیه و وکیوم مجدد بررسی شود.

این اشتباه معمولاً از یک فرض نادرست ناشی می‌شود: تصور اینکه چون کندانسور «به نظر تمیز» است، پس مشکل باید جای دیگری باشد و بنابراین دوباره به سراغ سایر اجزای سیستم (مانند کمپرسور یا شیر انبساط) می‌روند، در حالی که علت واقعی در همان کندانسور اما در سمت نامرئی مبرد نهفته است؛ ثبت منظم دمای تقرب پیش و پس از هر شست‌وشو، دقیقاً برای جلوگیری از این نوع سردرگمی تشخیصی طراحی شده است.

🛡️ راهکارهای پیشگیرانه برای کاهش دفعات گرفتگی

• شست‌وشوی فصلی پره‌های کندانسور هوایی، به‌ویژه پیش از فصل گرم سال
• نصب فیلتر یا مش محافظ در ورودی هوا برای محیط‌های پرگردوغبار یا نزدیک منابع کرک
• تصفیه شیمیایی و پایش دوره‌ای کیفیت آب در سیستم‌های آب‌خنک‌شونده
• ثبت دوره‌ای دمای تقرب در دفترچه سرویس برای پیگیری روند بلندمدت
• حفظ فاصله مناسب کندانسور از دیوار یا موانع برای جریان آزاد هوا

📖 یک نمونه واقعی: افزایش قبض برق که هیچ‌کس دلیلش را نمی‌دانست

در یکی از پرونده‌های رایج سرویس تجاری، مدیر یک فروشگاه زنجیره‌ای طی چند ماه متوجه افزایش تدریجی و غیرقابل توضیح قبض برق شد، در حالی که سیستم سرمایشی هنوز عملکرد قابل‌قبولی داشت و هیچ شکایتی از دمای فروشگاه دریافت نشده بود. بازرسی اولیه چند تکنسین مختلف، هیچ خرابی آشکاری پیدا نکرد؛ چرا که همه صرفاً فشار دیسچارج را با یک عدد مرجع ثابت (نه با دمای تقرب واقعی) مقایسه کرده بودند. در نهایت، یک تکنسین با محاسبه دقیق دمای تقرب، عددی نزدیک به ۲۶ درجه سانتی‌گراد به دست آورد که به‌وضوح بالاتر از محدوده سالم بود. بازرسی دقیق‌تر پره‌های کندانسور، لایه نازک اما گسترده‌ای از چربی و دوده تبخیرشده از یک رستوران مجاور را نشان داد که به‌مرور و به‌آرامی روی سطح پره‌ها نشسته بود؛ آلودگی‌ای که در نگاه سطحی و بدون بررسی دقیق به‌راحتی قابل چشم‌پوشی بود. پس از شست‌وشوی تخصصی با ماده چربی‌زدای مخصوص کویل، دمای تقرب به محدوده طبیعی ۱۲ درجه بازگشت و مصرف انرژی سیستم به‌طور محسوس کاهش یافت. این نمونه نشان می‌دهد که گاهی گران‌ترین هزینه‌های پنهان یک سیستم، نه از یک خرابی بزرگ، بلکه از یک لایه نازک و به‌ظاهر بی‌اهمیت روی سطح کندانسور ناشی می‌شود.

🏭 تفاوت تشخیص در کندانسورهای هوایی، آبی و تبخیری

کندانسورهای هوایی که در بیشتر سیستم‌های تجاری کوچک و متوسط رایج‌اند، تشخیص گرفتگی نسبتاً ساده و عمدتاً بصری است. کندانسورهای آب‌خنک‌شونده صنعتی، به دلیل پنهان بودن سطح داخلی لوله‌ها، نیازمند بررسی غیرمستقیم از طریق فشار افت آب (Pressure Drop) در سمت آب و دمای تقرب سمت مبرد هستند. کندانسورهای تبخیری (Evaporative Condenser) که ترکیبی از هوا و پاشش آب استفاده می‌کنند، به دلیل حساسیت بیشتر به رسوب و رشد زیستی روی نازل‌های پاشش، نیازمند برنامه تصفیه شیمیایی آب دقیق‌تری و بازرسی دوره‌ای نازل‌ها هستند که در دو نوع دیگر کندانسور موضوعیت ندارد.

از منظر هزینه نگهداری، کندانسورهای هوایی معمولاً کم‌هزینه‌ترین گزینه برای شست‌وشوی دوره‌ای هستند (تنها نیازمند آب و برس)، در حالی که کندانسورهای آبی و تبخیری به دلیل نیاز به مواد شیمیایی تخصصی، پایش کیفیت آب و گاهی مجوزهای زیست‌محیطی برای دفع پساب شست‌وشو، هزینه نگهداری بالاتری دارند. این تفاوت هزینه‌ای باید در انتخاب نوع کندانسور برای پروژه‌های جدید، در کنار راندمان حرارتی، مورد توجه قرار گیرد.

📱 ابزار آنلاین محاسبه دمای تقرب کندانسور

دمای اشباع میعان (بر اساس فشار دیسچارج و جدول PT مبرد) و دمای هوای ورودی به کندانسور را وارد کنید تا دمای تقرب و سطح فوریت مربوطه محاسبه شود:

✅ جمع‌بندی: کندانسور تمیز، کمپرسور سالم

گرفتگی کندانسور، برخلاف بسیاری از عیوب پیچیده سیستم برودتی، یکی از ساده‌ترین مشکلات قابل پیشگیری و رفع است؛ اما تاثیر آن بر فشار دیسچارج، مصرف انرژی و طول عمر کمپرسور کاملاً واقعی و قابل اندازه‌گیری است. کلید تشخیص صحیح، استفاده از شاخص کمی دمای تقرب به‌جای قضاوت صرف بر اساس فشار خام است. تیم فنی ام تی ام پارت آماده تامین ابزار شست‌وشو، فن جایگزین و کندانسور اصل برای کارگاه‌ها و شرکت‌های تاسیساتی است.

❓ پرسش‌های کارگاهی تکنسین‌ها درباره گرفتگی کندانسور
