چرا درب سردخانه سخت باز میشود؟ بررسی اختلاف فشار داخل و خارج سردخانه
چرا درب سردخانه سخت باز میشود؟ بررسی اختلاف فشار داخل و خارج سردخانه
بررسی مهندسی علت ایجاد خلأ نسبی در سردخانه، نیروی واردشده به درب، نقش دیفراست و عملکرد شیر تعادل فشار

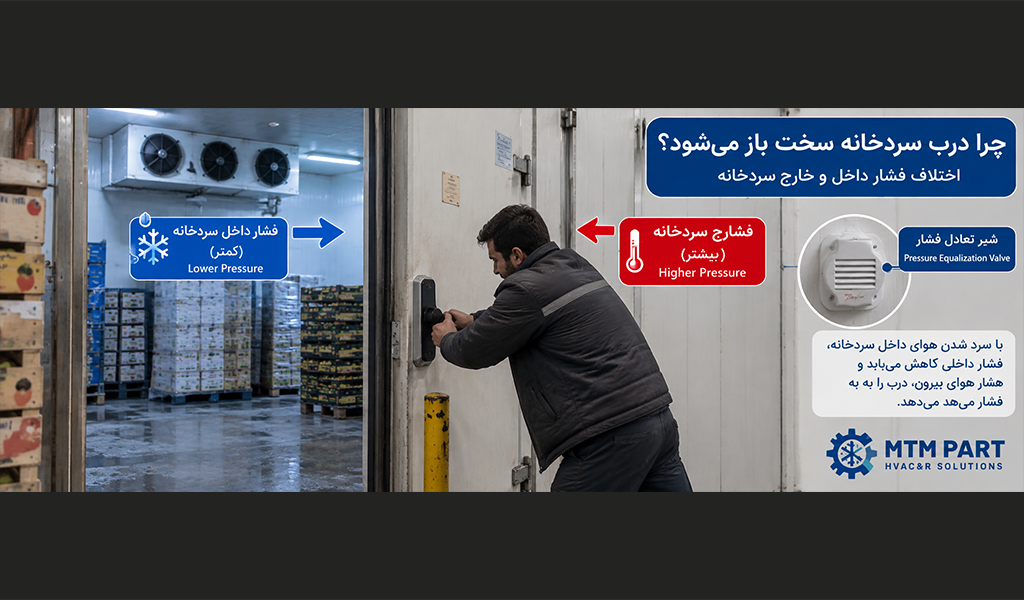

یکی از مشکلات رایج در سردخانههای زیر صفر و بالای صفر این است که درب بلافاصله یا چند دقیقه بعد از بسته شدن بهسختی باز میشود. گاهی کاربر تصور میکند قفل، لولا یا گسکت درب خراب شده است؛ در حالی که در بسیاری از موارد علت اصلی، اختلاف فشار هوای داخل و خارج سردخانه است.
وقتی هوای نسبتاً گرم محیط وارد سردخانه میشود و سپس دمای آن کاهش پیدا میکند، فشار فضای داخل میتواند نسبت به بیرون کمتر شود. در نتیجه فشار هوای بیرون، درب را به سمت داخل فشرده میکند و برای باز کردن آن باید نیروی بیشتری وارد شود.
اگر درب سردخانه چند لحظه پس از بسته شدن بسیار سخت باز میشود ولی بعد از مدتی وضعیت بهتر میشود، یکی از اولین مواردی که باید بررسی شود اختلاف فشار داخل و خارج سردخانه و عملکرد Pressure Equalization Valve است.
چرا داخل سردخانه فشار منفی ایجاد میشود؟
هوای داخل سردخانه یک گاز است و با تغییر دما، چگالی و فشار آن تغییر میکند. زمانی که درب باز میشود، مقداری هوای گرمتر محیط وارد سردخانه میشود. پس از بسته شدن درب، این هوا توسط اواپراتور سرد میشود.
اگر حجم اتاق تقریباً ثابت باشد و امکان ورود سریع هوای جایگزین وجود نداشته باشد، کاهش دمای هوا باعث کاهش فشار داخل اتاق نسبت به محیط بیرون میشود.
این شرایط را معمولاً بهصورت Negative Pressure یا فشار منفی داخل سردخانه مشاهده میکنیم.
این وضعیت «وکیوم کامل» نیست. فقط چند ده یا چند صد پاسکال اختلاف فشار هم میتواند روی یک درب بزرگ نیروی قابلتوجهی ایجاد کند.
چطور اختلاف فشار باعث سخت باز شدن درب میشود؟
نیروی واردشده به درب تقریباً از رابطه زیر به دست میآید:
که در آن:
- F = نیروی واردشده به درب
- ΔP = اختلاف فشار داخل و خارج
- A = سطح درب
فرض کنید ابعاد درب سردخانه حدود 1 متر در 2 متر باشد:
مساحت درب:
اگر فقط 100 پاسکال اختلاف فشار ایجاد شود:
یعنی تقریباً نیرویی معادل وزن حدود 20 کیلوگرم به درب اضافه میشود.
اگر اختلاف فشار به 200 یا 300 پاسکال برسد، نیروی لازم برای باز کردن درب بسیار بیشتر خواهد شد.
چرا این مشکل بلافاصله بعد از بستن درب بیشتر است؟
زمانی که درب باز میشود، هوای گرم محیط وارد سردخانه میشود. بعد از بسته شدن درب، اواپراتور بهسرعت این هوا را سرد میکند.
در همان چند دقیقه اول، کاهش دما میتواند سریعتر از ورود هوای جبرانی به سردخانه باشد. به همین دلیل فشار داخل افت میکند و درب برای مدتی بهشدت سخت باز میشود.
بعد از اینکه فشار از طریق شیر تعادل، نشتیهای طبیعی یا سایر مسیرها متعادل شد، باز کردن درب دوباره راحتتر میشود.
شیر تعادل فشار سردخانه چیست؟
برای جلوگیری از ایجاد اختلاف فشار زیاد، در بسیاری از سردخانهها از Pressure Equalization Valve یا شیر تعادل فشار استفاده میشود.
وظیفه این قطعه ایجاد یک مسیر کنترلشده برای عبور هوا بین داخل و خارج سردخانه است تا اختلاف فشار از یک مقدار مشخص بیشتر نشود.
شیر مناسب باید اجازه دهد:
- در زمان ایجاد فشار منفی، مقداری هوا وارد سردخانه شود.
- در صورت ایجاد فشار مثبت، فشار اضافی تخلیه شود.
- انتقال حرارت و ورود رطوبت تا حد ممکن محدود شود.
- مسیر هوا در اثر یخزدگی مسدود نشود.
برای همین در بسیاری از طراحیها از شیر تعادل فشار دوطرفه استفاده میشود.
آیا میتوان بهجای شیر تعادل فشار یک سوراخ روی دیوار ایجاد کرد؟
از نظر مهندسی این کار روش مناسبی نیست.
یک سوراخ دائمی میتواند باعث ورود مداوم هوای گرم و مرطوب به سردخانه شود که نتیجه آن میتواند شامل موارد زیر باشد:
- افزایش مصرف انرژی
- افزایش بار برودتی
- تشکیل برفک روی اواپراتور
- افزایش دفعات دیفراست
- ورود رطوبت به داخل سردخانه
- تعریق و یخزدگی اطراف محل ورود هوا
شیر تعادل فشار باید بهاندازه موردنیاز جریان هوا ایجاد کند، نه اینکه سردخانه را دائماً به محیط بیرون باز بگذارد.
چرا شیر تعادل فشار سردخانه یخ میزند؟
یکی از مشکلات رایج در سردخانههای زیر صفر، یخزدگی یا برفک گرفتن شیر تعادل فشار است.
وقتی هوای مرطوب بیرون وارد یک فضای بسیار سرد میشود، بخار آب موجود در هوا میتواند روی سطوح سرد شیر تقطیر و سپس منجمد شود.
اگر این یخ مسیر عبور هوا را مسدود کند، شیر عملاً از مدار خارج میشود و اختلاف فشار دوباره افزایش پیدا میکند.
بنابراین هنگام عیبیابی باید موارد زیر بررسی شوند:
- مسیر عبور هوا در شیر
- وجود برفک یا یخ
- عملکرد المنت گرمکن در مدلهای Heated
- سالم بودن دریچههای داخلی
- جهت نصب شیر
- ظرفیت شیر نسبت به حجم سردخانه
دیفراست چه اثری روی فشار سردخانه دارد؟
در زمان دیفراست، مخصوصاً دیفراست الکتریکی یا Hot Gas Defrost، دمای برخی بخشهای داخل سردخانه و اواپراتور افزایش پیدا میکند.
گرم شدن هوا میتواند باعث افزایش فشار داخل سردخانه شود. پس از پایان دیفراست و شروع مجدد سرمایش، هوا دوباره سرد شده و ممکن است فشار داخل کاهش پیدا کند.
بنابراین شیر تعادل فشار باید امکان مدیریت اختلاف فشار در هر دو جهت را داشته باشد؛ مخصوصاً در سردخانههایی که تغییر دمای سریع دارند.
آیا گسکت درب باعث این مشکل میشود؟
گسکت یا نوار آببندی درب معمولاً عامل ایجاد اختلاف فشار نیست، اما اگر آببندی آن بسیار خوب باشد، اختلاف فشار ایجادشده کمتر از طریق نشتی طبیعی تخلیه میشود.
در واقع یک درب سالم باید آببندی خوبی داشته باشد. حل مشکل فشار با خراب کردن یا سوراخ کردن گسکت روش صحیحی نیست.
اگر سیستم Pressure Equalization بهدرستی طراحی شده باشد، میتوان هم آببندی مناسب داشت و هم درب را بدون نیروی غیرعادی باز کرد.
چه زمانی مشکل از قفل، لولا یا درب است؟
همه موارد سخت باز شدن درب ناشی از اختلاف فشار نیستند.
اگر درب حتی پس از مدت طولانی همچنان سخت باز شود، موارد مکانیکی نیز باید بررسی شوند:
- خرابی یا تنظیم نبودن لولا
- افتادگی درب
- گیر کردن قفل یا دستگیره
- فشار بیش از حد گسکت روی فریم
- یخزدگی گسکت
- یخزدگی کف زیر درب
- تاب برداشتن فریم یا پانل
اگر درب بلافاصله بعد از بسته شدن سخت باز میشود ولی چند دقیقه بعد راحتتر باز میشود، احتمال اختلاف فشار زیاد است. اگر همیشه سخت باز میشود، علاوه بر فشار باید مشکلات مکانیکی نیز بررسی شوند.
علائم خرابی شیر تعادل فشار سردخانه
| علامت | احتمال خرابی |
|---|---|
| درب چند دقیقه بعد از بسته شدن بسیار سخت باز میشود | عدم تعادل فشار |
| روی شیر برفک شدید وجود دارد | مسیر هوا ممکن است یخ زده باشد |
| صدای ناگهانی ورود هوا هنگام باز کردن درب | اختلاف فشار محسوس |
| پانلها یا سقف تغییر شکل میدهند | اختلاف فشار غیرمجاز و خطرناک |
| درب هنگام دیفراست رفتار متفاوت دارد | تغییرات فشار ناشی از تغییر دما |
چگونه مشکل سخت باز شدن درب سردخانه را عیبیابی کنیم؟
- بررسی کنید مشکل بلافاصله بعد از بسته شدن ایجاد میشود یا دائمی است.
- شیر تعادل فشار را از نظر گرفتگی و یخزدگی بررسی کنید.
- عملکرد دریچه داخلی شیر را بررسی کنید.
- در مدلهای گرمشونده، برق و المنت Heater بررسی شود.
- ظرفیت Pressure Relief Valve با حجم سردخانه مقایسه شود.
- گسکت درب از نظر یخزدگی یا چسبندگی بررسی شود.
- لولا، قفل و فریم درب کنترل شود.
- وضعیت سیستم در زمان دیفراست بررسی شود.
- در سردخانههای بزرگ، اختلاف فشار با ابزار مناسب اندازهگیری شود.
آیا اختلاف فشار میتواند به پانل سردخانه آسیب بزند؟
بله. سطح دیوارها و سقف سردخانه بسیار بزرگتر از سطح درب است. بنابراین حتی اختلاف فشار نهچندان زیاد، وقتی روی چند ده یا چند صد مترمربع پانل اعمال شود، نیروی بسیار زیادی ایجاد میکند.
به همین دلیل Pressure Equalization فقط برای راحت باز شدن درب نیست؛ بلکه بخشی از حفاظت سازه سردخانه نیز محسوب میشود.
دانفوس نیز در راهنمای سردخانه هشدار میدهد که نبود تعادل فشار میتواند علاوه بر سخت شدن باز شدن درب، در شرایط شدید به دیوار و سقف سردخانه آسیب وارد کند.
اشتباهات رایج در حل مشکل فشار سردخانه
- تعویض دستگیره بدون بررسی اختلاف فشار
- سوراخ کردن گسکت درب
- ایجاد سوراخ دائمی روی پانل
- بزرگ کردن غیرمهندسی مسیر هوای ورودی
- بیتوجهی به یخزدگی Pressure Equalization Valve
- استفاده از شیر با ظرفیت نامناسب
- عدم بررسی Heater شیر در سردخانه زیر صفر
- نادیده گرفتن تغییر فشار هنگام دیفراست
سوالات متداول
چرا درب سردخانه بعد از بسته شدن باز نمیشود؟
یکی از دلایل اصلی کاهش فشار هوای داخل سردخانه پس از سرد شدن هوای واردشده است. اختلاف فشار ایجادشده باعث میشود هوای بیرون درب را به سمت داخل فشار دهد.
چرا بعد از چند دقیقه درب دوباره راحت باز میشود؟
زیرا فشار داخل و خارج بهتدریج از طریق شیر تعادل فشار یا مسیرهای کوچک دیگر برابر میشود.
Pressure Equalization Valve چه کاری انجام میدهد؟
این شیر اجازه میدهد مقدار کنترلشدهای هوا بین داخل و خارج سردخانه جابهجا شود تا اختلاف فشار در محدوده قابلقبول باقی بماند.
آیا در سردخانه زیر صفر شیر تعادل فشار لازم است؟
در بسیاری از سردخانههای زیر صفر اهمیت آن بیشتر است، زیرا اختلاف دمای داخل و محیط زیاد است و احتمال یخزدگی مسیر تعادل فشار نیز وجود دارد.
آیا میتوان برای حل مشکل درب، گسکت را سوراخ کرد؟
خیر. این کار باعث افزایش نفوذ هوا و رطوبت و افزایش بار برودتی میشود. راه صحیح، بررسی و اصلاح سیستم تعادل فشار است.
آیا اختلاف فشار میتواند به پانل سردخانه آسیب بزند؟
بله. اختلاف فشار روی سطح بزرگ دیوارها و سقف میتواند نیروی زیادی ایجاد کند؛ بنابراین عملکرد صحیح سیستم Equalization اهمیت سازهای نیز دارد.
جمعبندی
سخت باز شدن درب سردخانه همیشه به معنی خرابی قفل یا لولا نیست. در بسیاری از سردخانهها، علت اصلی اختلاف فشار داخل و خارج اتاق است.
ورود هوای گرم، سرد شدن سریع آن، تغییرات دمایی ناشی از دیفراست و نبود مسیر مناسب برای Equalization میتوانند باعث ایجاد فشار منفی یا مثبت شوند.
استفاده از Pressure Equalization Valve مناسب، جلوگیری از یخزدگی آن و بررسی دورهای گسکت و تجهیزات درب از مهمترین راهکارها برای رفع این مشکل هستند.
برای بررسی و تأمین شیرآلات برودتی، کنترلر، سنسور، شیر انبساط، کمپرسور و سایر قطعات تخصصی سردخانه و سیستمهای تبرید میتوانید محصولات MTM Part را بررسی کنید.
