شیر روتولاک یا Rotalock Service Valve فقط یک شیر قطع و وصل ساده نیست. در بسیاری از کمپرسورها و تجهیزات تبرید، این شیر سه مسیر اصلی برای اتصال تجهیز، خط مبرد و پورت سرویس دارد.

چرا شیر روتولاک سه پورت دارد؟ Back Seat و Front Seat دقیقاً چه کاربردی دارند؟

Q: Front Seat شیر روتولاک چه کاری انجام میدهد؟

Front Seat معمولاً Line Port را از Common Port جدا میکند و امکان دسترسی Service Port به سمت تجهیز را فراهم میکند.

بررسی مهندسی سه پورت شیر Rotalock، تفاوت Back Seat، Front Seat و Mid Seat، پورت سرویس و نحوه ایزوله کردن مسیر در سیستم تبرید

شیر روتولاک یا Rotalock Valve یکی از اتصالات مهم در بسیاری از سیستم‌های تبرید، چیلر، سردخانه و کمپرسورهای برودتی است. این قطعه در نگاه اول ممکن است شبیه یک شیر قطع و وصل ساده باشد، اما در شیرهای سرویس متداول، طراحی داخلی آن امکان کنترل ارتباط بین مسیر تجهیز، خط مبرد و پورت سرویس را فراهم می‌کند.

موقعیت داخلی Stem تعیین می‌کند شیر در حالت Back Seat، Front Seat یا موقعیت میانی Mid Seat قرار داشته باشد. شناخت دقیق این سه وضعیت برای اندازه‌گیری فشار، اتصال گیج، سرویس و ایزوله کردن تجهیزات اهمیت زیادی دارد.

پاسخ کوتاه:
در یک شیر سرویس سه‌پورت متداول، یک مسیر به تجهیز یا کمپرسور، یک مسیر به خط مبرد و یک مسیر به Service Port متصل است. با تغییر موقعیت Stem می‌توان مسیر اصلی را باز نگه داشت، پورت سرویس را در اختیار گرفت یا خط اصلی را ایزوله کرد.

شیر روتولاک چیست؟

Rotalock نوعی اتصال مکانیکی و سرویس‌پذیر است که در بسیاری از تجهیزات تبرید برای اتصال کمپرسور، رسیور یا سایر اجزای مدار به لوله‌کشی استفاده می‌شود.

در مدل‌هایی که به‌صورت Service Valve طراحی شده‌اند، یک Stem داخلی می‌تواند با حرکت بین دو نشیمنگاه، ارتباط بین مسیرهای داخلی شیر را تغییر دهد.

این ویژگی باعث می‌شود تکنسین بتواند در شرایط مشخص، خط اصلی را باز نگه دارد، تجهیزات را ایزوله کند یا از طریق پورت سرویس به فشار سیستم دسترسی پیدا کند.

چرا شیر روتولاک سه پورت دارد؟

در یک شیر سرویس سه‌پورت متداول، سه اتصال عملکردهای متفاوتی دارند:

پورت	وظیفه
Common / Equipment Port	اتصال مستقیم به تجهیز، کمپرسور یا رسیور
Line Port	اتصال شیر به خط اصلی مبرد
Service / Gauge Port	محل اتصال گیج، تجهیزات سرویس و اندازه‌گیری فشار

نکته مهم:

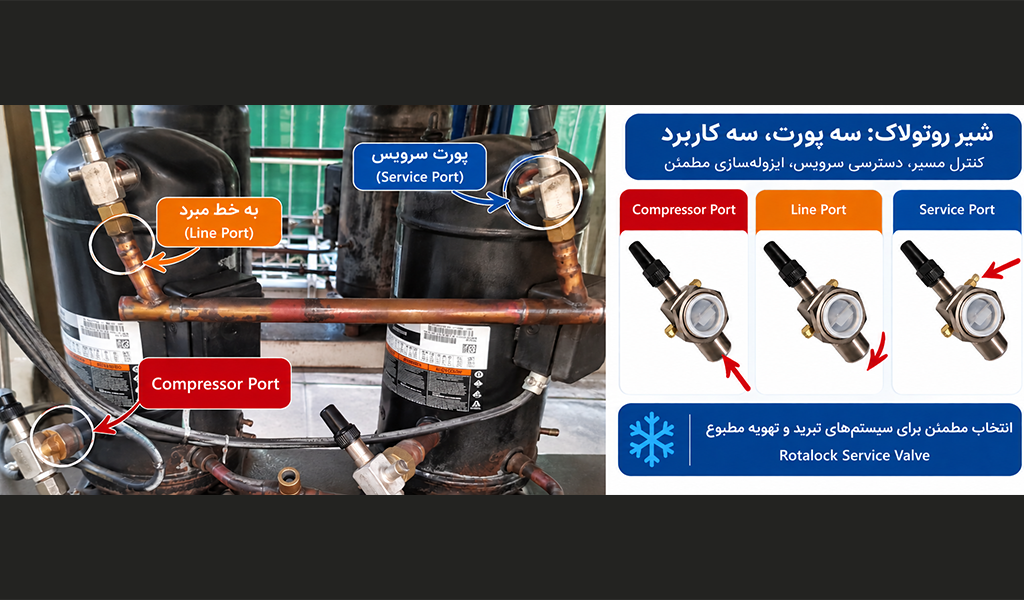

درپوش مشکی روی Stem شیر، Service Port نیست. Service Port در شیرهای مورد استفاده در تصویر مقاله، همان اتصال کوچک جانبی روی بدنه شیر است.

Common Port یا پورت سمت تجهیز چیست؟

پورت Common یا Equipment Port مسیری است که شیر را مستقیماً به تجهیز اصلی متصل می‌کند. در شیر سرویس نصب‌شده روی کمپرسور، این مسیر به بدنه کمپرسور متصل است.

این پورت در بسیاری از طراحی‌های Service Valve به‌عنوان اتصال مشترک داخلی شناخته می‌شود؛ یعنی موقعیت Stem تعیین می‌کند این مسیر با Line Port یا Service Port در ارتباط باشد.

Line Port چیست؟

Line Port همان مسیری است که شیر را به لوله مبرد متصل می‌کند.

بسته به محل نصب شیر، این خط می‌تواند خط ساکشن، دیسشارژ یا بخش دیگری از مدار باشد.

در حالت عملیاتی عادی، معمولاً ارتباط بین Common Port و Line Port باید کاملاً باز باشد تا افت فشار غیرضروری در مسیر ایجاد نشود.

Service Port چیست؟

Service Port یا Gauge Port یک اتصال کوچک جانبی است که برای دسترسی سرویس به فشار مدار استفاده می‌شود.

کاربردهای متداول این پورت شامل:

اتصال گیج فشار
اندازه‌گیری فشار ساکشن یا دیسشارژ
اتصال تجهیزات سرویس در شرایط مجاز
بررسی عملکرد سیستم
برخی عملیات شارژ یا وکیوم طبق دستور سازنده

Service Port باید با Cap و آب‌بندی سالم محافظت شود و قبل از باز کردن آن، وضعیت Stem و فشار داخلی سیستم مشخص باشد.

Back Seat در شیر روتولاک چیست؟

وقتی Stem تا انتهای کورس باز شود و روی نشیمنگاه پشتی قرار بگیرد، شیر در وضعیت Back Seated قرار دارد.

در یک Service Valve متداول، در حالت Back Seat:

مسیر اصلی بین Common Port و Line Port باز است.
جریان مبرد در مسیر اصلی برقرار می‌ماند.
Service Port معمولاً توسط نشیمنگاه پشتی از مدار ایزوله می‌شود.
این حالت در بسیاری از طراحی‌ها وضعیت کار عادی شیر است.

به همین دلیل اگر گیج به Service Port متصل باشد اما شیر کاملاً Back Seat شده باشد، ممکن است گیج فشار مدار را دریافت نکند.

Front Seat در شیر روتولاک چیست؟

وقتی Stem به سمت انتهای مقابل حرکت کند و روی نشیمنگاه جلویی قرار گیرد، شیر در وضعیت Front Seated قرار می‌گیرد.

در بسیاری از Service Valveهای متداول، Front Seat ارتباط بین Line Port و سمت تجهیز را مسدود می‌کند.

در حالت Front Seat معمولاً:

Line Port از Common Port ایزوله می‌شود.
تجهیز از خط اصلی جدا می‌شود.
Service Port می‌تواند به سمت Common Port دسترسی داشته باشد.
این وضعیت برای بعضی عملیات سرویس و ایزوله‌سازی کاربرد دارد.

هشدار مهندسی:
Front Seat کردن شیر ساکشن یا دیسشارژ بدون شناخت دقیق مدار می‌تواند شرایط خطرناک ایجاد کند. مخصوصاً در زمان کار کمپرسور، وضعیت شیر نباید بدون بررسی مسیر فشار و سیستم‌های حفاظتی تغییر کند.

Mid Seat چیست؟

Mid Seat به محدوده‌ای بین Back Seat و Front Seat گفته می‌شود که Stem روی هیچ‌یک از دو نشیمنگاه انتهایی قرار ندارد.

در بسیاری از شیرهای سرویس، با خارج کردن Stem از وضعیت Back Seat، Service Port با مدار ارتباط پیدا می‌کند.

این موقعیت می‌تواند برای اندازه‌گیری فشار و عملیات سرویس استفاده شود.

نکته:
Mid Seat معمولاً وضعیت دائمی کار شیر نیست. قرار دادن Stem در موقعیت میانی می‌تواند سطح عبور مؤثر مسیر اصلی را کاهش دهد و افت فشار ایجاد کند.

تفاوت Back Seat، Mid Seat و Front Seat

وضعیت	مسیر اصلی	Service Port	کاربرد متداول
Back Seat	کاملاً باز	معمولاً ایزوله	کار عادی سیستم
Mid Seat	باز، بسته به موقعیت Stem	در ارتباط با مدار	اندازه‌گیری فشار و سرویس
Front Seat	Line Port بسته	دسترسی به سمت Common	ایزوله‌سازی تجهیز

برای اتصال گیج، شیر باید در چه وضعیتی باشد؟

برای اندازه‌گیری فشار، لازم است Service Port با مدار ارتباط داشته باشد.

اگر شیر کاملاً Back Seat باشد، در بسیاری از Service Valveها پورت سرویس از مدار ایزوله است.

در این شرایط معمولاً Stem به مقدار لازم از Back Seat خارج می‌شود تا Service Port به مدار متصل شود.

اصل مهم:
برای خواندن فشار، Front Seat کامل معمولاً لازم نیست. Front Seat می‌تواند مسیر اصلی Line Port را ببندد.

چرا Service Port در Back Seat ایزوله می‌شود؟

ایزوله شدن پورت سرویس در وضعیت Back Seat چند مزیت دارد:

کاهش تماس دائمی پورت سرویس با فشار مدار
کاهش احتمال نشتی از مسیر سرویس
ایجاد یک آب‌بندی داخلی اضافی
امکان سرویس ایمن‌تر پورت در شرایط تعریف‌شده توسط سازنده

با این حال Cap و Seal پورت سرویس همچنان باید سالم باشند و نباید Back Seat را جایگزین آب‌بندی صحیح Cap دانست.

آیا شیر روتولاک همان شیر سه‌راهه است؟

خیر. شیر Rotalock Service Valve را نباید با یک Three-Way Control Valve معمولی اشتباه گرفت.

شیر سه‌راهه کنترلی برای تقسیم یا ترکیب جریان طراحی می‌شود، در حالی که Service Valve برای اتصال تجهیز، ایزوله کردن مسیر و ایجاد دسترسی سرویس استفاده می‌شود.

آیا همه شیرهای روتولاک دقیقاً یکسان هستند؟

خیر. شیرهای Rotalock می‌توانند از نظر ساختمان داخلی، سایز اتصال، تعداد پورت‌ها، نوع Seal، شکل Stem و نحوه ارتباط Service Port متفاوت باشند.

بنابراین عملکرد یک شیر نباید فقط از روی ظاهر آن حدس زده شود.

دستورالعمل سازنده، نقشه داخلی شیر و مسیر واقعی لوله‌کشی باید مبنای تصمیم‌گیری قرار گیرد.

اشتباهات رایج در کار با شیر روتولاک

اشتباه گرفتن درپوش Stem با Service Port
اشتباه گرفتن Line Port و Common Port
Front Seat کردن کامل شیر فقط برای خواندن فشار
رها کردن شیر در موقعیت میانی بعد از پایان سرویس
وارد کردن گشتاور زیاد به Stem
باز کردن پورت سرویس بدون بررسی فشار
فرض یکسان بودن ساختمان تمام شیرهای Rotalock
بستن شیر دیسشارژ هنگام کار تجهیز
بی‌توجهی به نشتی Stem Packing
بی‌توجهی به Cap و Seal پورت سرویس

چگونه سه پورت شیر روتولاک را روی سیستم تشخیص دهیم؟

ابتدا مسیر فیزیکی اتصال شیر به تجهیز را پیدا کنید؛ این مسیر Common یا Equipment Port است.
اتصالی که به لوله اصلی مدار ادامه پیدا می‌کند Line Port است.
اتصال کوچک جانبی روی بدنه شیر معمولاً Service یا Gauge Port است.
درپوش مشکی بزرگ بالای شیر معمولاً مربوط به Stem است، نه پورت سرویس.
قبل از هر عملیات، مدل و نقشه سازنده بررسی شود.

جدول عیب‌یابی سریع

نشانه	علت احتمالی	بررسی
گیج فشار نشان نمی‌دهد	شیر Back Seat شده	موقعیت Stem و Service Port بررسی شود
افت فشار غیرعادی	شیر کاملاً باز نیست	موقعیت Stem بررسی شود
نشتی اطراف Stem	Packing یا Seal	بررسی و سرویس طبق دستور سازنده
نشتی Service Port	Cap یا Seal آسیب‌دیده	آب‌بندی و وضعیت Stem بررسی شود

سوالات متداول

Back Seat شیر روتولاک چیست؟

در یک Service Valve متداول، Back Seat حالتی است که مسیر اصلی کاملاً باز است و Service Port توسط نشیمنگاه پشتی ایزوله می‌شود.

Front Seat چه کاری انجام می‌دهد؟

Front Seat معمولاً Line Port را از Common Port جدا می‌کند و امکان دسترسی Service Port به سمت تجهیز را فراهم می‌کند.

Mid Seat چیست؟

موقعیتی بین Back Seat و Front Seat است که در بسیاری از Service Valveها Service Port با فشار مدار ارتباط پیدا می‌کند.

Service Port کجای شیر روتولاک است؟

در بسیاری از شیرهای سرویس، Service Port یک اتصال کوچک جانبی روی بدنه شیر است و نباید با درپوش Stem اشتباه گرفته شود.

برای اتصال گیج باید شیر را Front Seat کنیم؟

خیر. در بسیاری از شیرها خارج کردن Stem از حالت Back Seat برای اتصال Service Port به مدار کافی است.

آیا همه شیرهای Rotalock سه پورت دارند؟

خیر. طراحی شیرها متفاوت است و مدل، کاربرد و دستورالعمل سازنده باید بررسی شود.

جمع‌بندی

شیر روتولاک در بسیاری از سیستم‌های تبرید فقط یک اتصال ساده نیست. در مدل‌های Service Valve، سه مسیر اصلی شامل Common Port، Line Port و Service Port وجود دارد که با موقعیت Stem کنترل می‌شوند.

در حالت Back Seat مسیر اصلی معمولاً باز و پورت سرویس ایزوله است. در Front Seat Line Port بسته می‌شود و در Mid Seat امکان دسترسی Service Port به مدار فراهم می‌شود.

تشخیص صحیح سه پورت و موقعیت Stem برای سرویس ایمن، اندازه‌گیری دقیق فشار و جلوگیری از خطاهای تعمیراتی ضروری است.
