کالبدشکافی صداهای عجیب داکت اسپلیت

تکنیک‌های تخصصی تشخیص نویزهای طبیعی سیستم از خطرات جدی سوختن کمپرسور

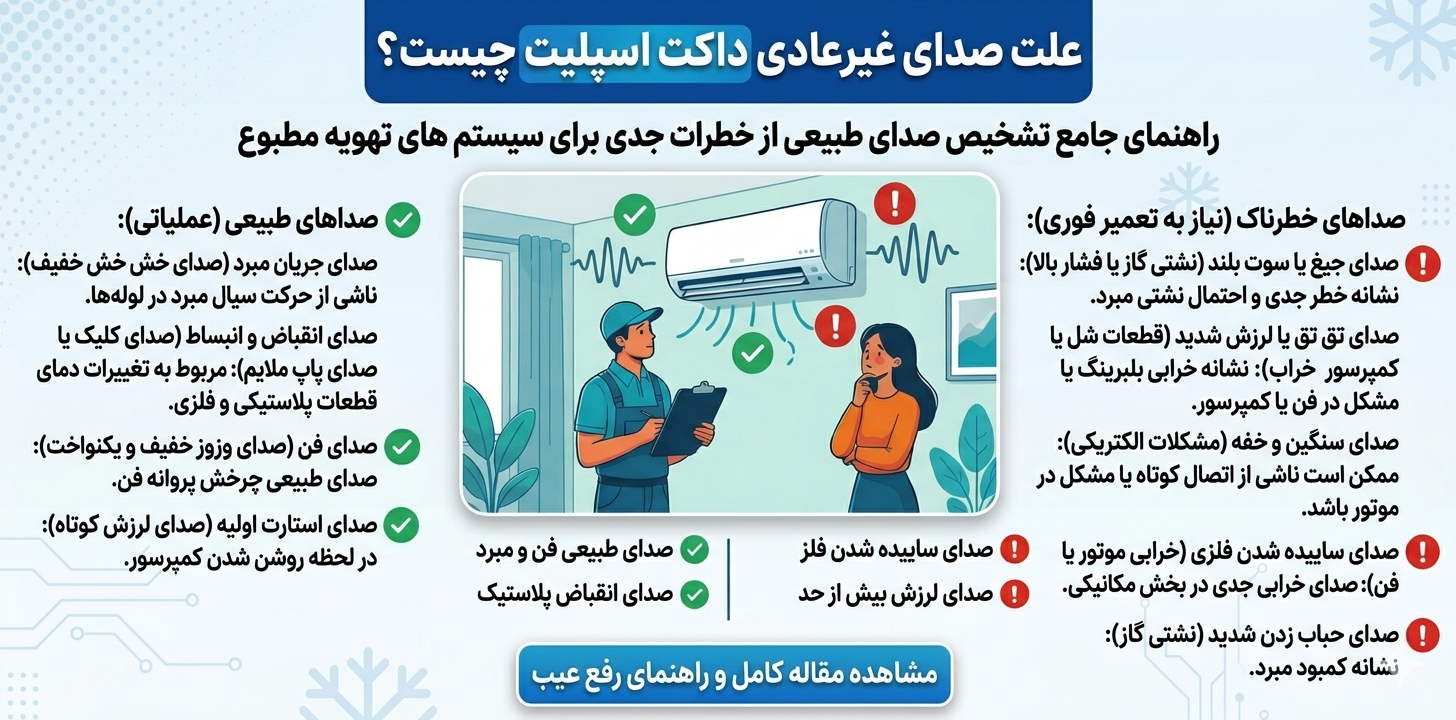

خلاصه مدیریتی: داکت اسپلیت‌ها در حالت عادی دارای یک سطح دسی‌بل استاندارد ناشی از جریان هوا هستند. اما بروز هرگونه صدای غیرعادی مانند تق‌تق، جیغ، وزوز یا سایش فلز، یک سیگنال هشدار مکانیکی یا الکترونیکی است. در این مقاله تخصصی، با رویکردی مهندسی اما به زبان ساده، انواع فرکانس‌های صوتی داکت اسپلیت را کالبدشکافی کرده‌ایم تا صدای طبیعی را از عیوب خطرناکی که منجر به سوختن کمپرسور می‌شوند، تفکیک کنید.

فهرست سرفصل‌های بخش اول مقاله

• ۱) مقدمه و فیزیک صوت در سیستم‌های دسی‌بل بالا
• ۲) تفاوت ماهیتی نویز هوابرد (Airborne) و نویز ساختاری (Structure-borne)
• ۳) محدوده استاندارد دسی‌بل (dB) در یونیت‌های داخلی و خارجی داکت اسپلیت
• ۴) آنالیز صدای سایش فلز به فلز (Screeching)؛ زنگ خطر یاتاقان بلوور
• ۵) کالبدشکافی صدای زوزه یا سوت شدید (Whistling) و تنگی مجاری هوا
• ۶) علل بروز صدای لرزش بدنه (Rattling) و شل شدن اتصالات گالوانیزه
• ۷) بررسی پدیده ضربه قوچ مبرد و منشا نویز هیس‌هیس (Hissing) در خط مایع
• ۸) نقش لرزه‌گیرها و لاستیک‌های پایه‌ کندانسور در حذف هارمونیک‌های صوتی
• ۹) ناهماهنگی شفت و الکتروموتور؛ متهم اصلی لنگی و ارتعاشات نامتقارن

۱) مقدمه و فیزیک صوت در سیستم‌های دسی‌بل بالا

داکت اسپلیت (Ducted Split) به عنوان یکی از محبوب‌ترین و کارآمدترین سیستم‌های تهویه مطبوع در پروژه‌های ساختمانی مدرن، تلفیقی از مهندسی مکانیک سیالات و الکترونیک است. با این حال، بزرگ‌ترین چالش مالکان آپارتمان‌ها با این سیستم، بروز «صداهای عجیب و ناآشنا» در طول فصول گرم یا سرد سال است. از منظر مهندسی آکوستیک، هر تغییری در الگوی صوتی یک ماشین دوار، نشان‌دهنده یک تغییر رفتار فیزیکی در نیروهای داخلی، اصطکاک قطعات یا دینامیک جریان گاز مبرد است.

هنگامی که یک داکت اسپلیت شروع به تولید صداهای ناهنجار می‌کند، نباید آن را صرفاً یک مزاحمت صوتی ساده دانست؛ بلکه این اصوات در واقع زبان فنی دستگاه برای اعلام خرابی یا خستگی قطعات (Fatigue) هستند. ریشه‌یابی این صداها به شما کمک می‌کند پیش از آنکه آسیب‌های پرهزینه‌ای به هسته مرکزی سیستم یعنی کمپرسور وارد شود، مشکل را با کمترین هزینه برطرف کنید.

۲) تفاوت ماهیتی نویز هوابرد (Airborne) و نویز ساختاری (Structure-borne)

برای درک بهتر منشا نویزها، مهندسین تبرید اصوات را به دو دسته اصلی تقسیم می‌کنند: نویز هوابرد و نویز ساختاری. **نویز هوابرد** مستقیماً توسط نوسانات هوا ایجاد می‌شود؛ مانند صدای عبور سریع هوا از لابلای پره‌های فن یا مقاومت فیلترها. این صدا معمولاً ماهیت سوت مانند یا زوزه ملایم دارد و در صورت طراحی درست کانال‌کشی، تا حد زیادی مهار می‌شود.

در نقطه مقابل، **نویز ساختاری** ناشی از ارتعاش قطعات جامد مکانیکی و انتقال این ارتعاشات به سازه ساختمان (سقف کاذب یا دیوارها) است. برای مثال، لرزش کمپرسور یونیت خارجی به دلیل خرابی پایه‌ها، از طریق خط لوله‌کشی مسی به داخل واحد مسکونی منتقل شده و به صورت یک صدای بم و ممتد (بمباران صوتی) در فضای خانه طنین‌انداز می‌شود. تفکیک این دو نوع نویز، نخستین گام در عیب‌یابی دقیق آکوستیکی سیستم است.

۳) محدوده استاندارد دسی‌بل (dB) در یونیت‌های داخلی و خارجی داکت اسپلیت

پیش از آنکه صدایی را «عجیب» یا «خطرناک» بنامیم، باید متریک و شاخصی برای سنجش صدا داشته باشیم. شدت صوت با واحد دسی‌بل (dB) اندازه‌گیری می‌شود. در داکت اسپلیت‌های استاندارد بازار، سطح نویز خروجی یونیت داخلی (هواساز) در سرعت‌های مختلف فن بین **۳۵ تا ۴8 دسی‌بل** متغیر است. این محدوده، معادل صدای یک مکالمه ملایم در محیطی آرام است و برای گوش انسان آزاردهنده نیست.

در سمت مقابل، کندانسور یا همان یونیت خارجی به دلیل مجهز بودن به کمپرسور و فن‌های بزرگ هوادهی، سطح نویز بالاتری دارد که استاندارد آن بین **۵۰ تا ۶۲ دسی‌بل** تعریف می‌شود. هرگونه جهش فرکانسی یا عددی بالاتر از این محدوده‌ها، اثباتی بر وجود ناهنجاری مکانیکی یا افت شدید راندمان دینامیکی در قطعات دوار سیستم است.

۴) آنالیز صدای سایش فلز به فلز (Screeching)؛ زنگ خطر یاتاقان بلوور

شنیدن صدای سایش مستقیم فلزات، تیزترین و آزاردهنده‌ترین فرکانس صوتی است که ممکن است از سقف کاذب شنیده شود. این نویز که شبیه به جیغ کشیدن یا کشیده شدن دو قطعه آهنی روی یکدیگر است، به طور قطع منشأ مکانیکی دارد. در ۹۰ درصد مواقع، علت اصلی این پدیده، خشک شدن یا خرابی بلبرینگ‌ها (Bearings) و یاتاقان‌های الکتروموتور فن هواساز است.

هنگامی که روان‌کننده داخلی بلبرینگ به مرور زمان یا به دلیل دمای بالا خاصیت خود را از دست می‌دهد، ساچمه‌ها دچار اصطکاک شدید مفرط شده و تراشیده می‌شوند. اگر این وضعیت فوراً متوقف نشود، حرارت ناشی از اصطکاک افزایش یافته، شفت موتور قفل می‌کند و در نهایت سیم‌پیچ الکتروموتور به طور کامل می‌سوزد. در موارد نادر نیز جابجایی افقی بلوور فن و برخورد پره‌های آلومینیومی آن به هوزینگ گالوانیزه، مولد این اصوات مخرب است.

۵) کالبدشکافی صدای زوزه یا سوت شدید (Whistling) و تنگی مجاری هوا

صدای سوت کشیدن داکت اسپلیت، یک نویز آیرودینامیکی خالص است. بر اساس قوانین فیزیک سیالات، عبور حجم مشخصی از هوا (CFM) از یک مجرای تنگ یا زاویه‌دار، سرعت خطی جریان را به شدت افزایش داده و پدیده توربولانس یا گردابه‌های صوتی را ایجاد می‌کند. شایع‌ترین علت صدای سوت، کوچک بودن ابعاد دریچه مکش یا استفاده از کانال‌های برگشت غیراستاندارد است.

همچنین کثیفی بیش از حد فیلتر نایلونی هواساز، با ایجاد افت فشار استاتیکی شدید، هوا را مجبور می‌کند تا از منافذ بسیار ریز کناری با فشار عبور کند که همین امر صدای سوتی شبیه به بادهای پاییزی در فضای خانه ایجاد می‌کند. باز کردن دریچه مکش و تمیزکاری فیلتر دوره‌ای، ساده‌ترین راهکار مهندسی برای حذف این نویز آیرودینامیکی است.

۶) علل بروز صدای لرزش بدنه (Rattling) و شل شدن اتصالات گالوانیزه

صدای لق‌لق، تق‌تق ضعیف مداوم یا به اصطلاح Rattling، معمولاً از ارتعاش ورق‌های گالوانیزه بدنه داکت اسپلیت ناشی می‌شود. یونیت داخلی داکت اسپلیت درون سقف کاذب آویزان است و تکانه‌های ناشی از چرخش فن با دور بالا (RPM بالا) به بدنه منتقل می‌شود. اگر در زمان نصب اولیه، آچارکشی دقیق بدنه انجام نشده باشد یا پیچ‌های متصل‌کننده سینی درین و قاب هواساز شل شده باشند، این قطعات با یکدیگر برخورد کرده و نویز مداوم تولید می‌کنند.

علت فنی دیگر این لرزش‌ها، خروج فن بلوور از حالت بالانس استاتیکی است. تجمع ناهمگون گرد و غبار روی پره‌های فن سانترفیوژ باعث می‌شود که مرکز ثقل فن جابجا شده و لنگی شدیدی ایجاد کند. این لنگی، کل ساختار هواساز را به ارتعاش درآورده و صدای جیرجیر یا تق‌تق مداومی را به سقف کاذب تزریق می‌نماید.

۷) بررسی پدیده ضربه قوچ مبرد و منشا نویز هیس‌هیس (Hissing) در خط مایع

گاهی اوقات صدایی شبیه به حرکت آب یا هیس‌هیس شدید (Hissing) از لوله‌های مسی متصل به داکت اسپلیت شنیده می‌شود. این صدا مربوط به بخش آیرودینامیک هوا نیست، بلکه مستقیماً به وضعیت ترمودینامیکی مبرد (گاز فریون) درون سیکل تبرید مرتبط است. نویز هیس‌هیس مداوم نشان‌دهنده عبور مخلوط دو فازی (مایع و گاز) با سرعت بالا از درون شیر انبساط (TXV) یا لوله مویین است.

هنگامی که سیستم با کمبود گاز مبرد (نشتی فریون) مواجه است، مبرد پیش از ورود به اواپراتور به طور کامل به مایع تبدیل نمی‌شود و حباب‌های گاز همراه مایع حرکت می‌کنند. برخورد این حباب‌ها به دیواره داخلی لوله‌ها و ساختار شیر انبساط، صدایی شبیه به فس‌فس یا جریان آب جاری ایجاد می‌کند. این پدیده علاوه بر تولید نویز، راندمان سرمایشی داکت اسپلیت را به شدت کاهش داده و به کمپرسور فشار مضاعف وارد می‌سازد.

۸) نقش لرزه‌گیرها و لاستیک‌های پایه‌ کندانسور در حذف هارمونیک‌های صوتی

یونیت خارجی داکت اسپلیت حاوی قطعات سنگین دوار است. ارتعاشات این قطعات به راحتی می‌تواند از طریق پایه‌ها به لرزش‌های سازه‌ای بزرگ تبدیل شود. برای خنثی‌سازی این امواج ارتعاشی، استفاده از لاستیک‌های لرزه‌گیر (Rubber Vibration Isolators) زیر پایه‌های کندانسور الزامی است.

این لاستیک‌ها فرکانس‌های ارتعاشی بالا را به انرژی حرارتی ناچیز تبدیل کرده و مانع از انتقال هارمونیک‌های صوتی به اسکلت ساختمان می‌شوند. پوسیدگی، سفت شدن یا از بین رفتن این لاستیک‌ها در اثر تابش آفتاب و تغییرات دمایی، شاسی فلزی کندانسور را در تماس مستقیم با رام یا کفپوش قرار داده و نویز بمِ شدیدی را در فضای داخلی مجاور کندانسور پخش می‌کند.

۹) ناهماهنگی شفت و الکتروموتور؛ متهم اصلی لنگی و ارتعاشات نامتقارن

اتصال بین الکتروموتور و بلوور فن در هواساز داکت اسپلیت از طریق یک شفت مرکزی و اتصالات کوپلینگ یا شفت مستقیم صورت می‌گیرد. اگر به دلیل ضربه، سرویس غیراصولی یا خطای ساخت، هم‌راستایی (Alignment) بین محور روتور موتور و محور بلوور از بین برود، سیستم دچار لنگی و ارتعاش نامتقارن می‌شود.

این ناهماهنگی سنترال، سبب ایجاد نیروهای شعاعی ناخواسته بر روی بیرینگ‌ها شده و علاوه بر تولید صدای کوبش متناوب (شبیه لق زدن یک چرخ)، سرعت فرسایش قطعات داخلی را تا ۵ برابر افزایش می‌دهد. تنظیم مجدد شفت با ابزارهای دقیق هم‌راستایی، تنها راه برطرف کردن اصولی این نقص مکانیکی است.

۱۰) آنالیز صدای تق‌تق متناوب (Clicking)؛ از رله‌های برد تا انقباض کویل

شنیدن صدای تق‌تق یا کلیک از داکت اسپلیت بسته به فرکانس و زمان وقوع، تحلیل‌های مهندسی کاملاً متفاوتی دارد. به طور کلی، بروز صدای تک کلیک در زمان استارت یا اورهال دستگاه، ناشی از فرمان الکتریکی برد کنترل به رله‌های روی برد (Relay Engagement) یا کنتاکتور یونیت خارجی است. این کلیک الکترومغناطیسی کاملاً طبیعی بوده و نشان‌دهنده برقراری جریان در مدار خازن و کمپرسور است.

اما اگر صدای تق‌تق به صورت متناوب، سریع و مکرر در حین کارکرد سیستم شنیده شود، سیستم با یک خطای الکتریکال یا مکانیکی مواجه است. در بخش الکتریکی، نوسانات شدید ولتاژ شبکه ورودی یا تضعیف سیم‌پیچ کنتاکتور مانع از چسبیدن کامل پلاتین‌ها شده و پدیده چتریک (Chattering) یا قطع و وصل پیاپی را ایجاد می‌کند که صدایی شبیه به رگبار به گوش می‌رسد. در فاز مکانیکی نیز شل شدن پیچ‌های نگه‌دارنده سینی تخلیه درین یا برخورد جزئی لوله‌های مویین (Capillary Tubes) به شاسی کندانسور بر اثر لرزش، این نویز آزاردهنده را بازتولید می‌کند.

۱۱) راز نویز وزوز حرارتی (Humming) و قفل شدن روتور الکتروموتورها

صدای هوم شدید یا وزوز دائم بدون چرخش فن، یکی از خطرناک‌ترین آرایه‌های صوتی در تجهیزات تهویه مطبوع است. از منظر فیزیک الکترومغناطیس، هنگامی که سیم‌پیچ استاتور تحت ولتاژ قرار می‌گیرد اما روتور به دلیل خرابی مکانیکی بلبرینگ‌ها یا آمپراژ نامناسب توانایی چرخش ندارد، انرژی الکتریکی به جای تبدیل به گشتاور مکانیکی، تماماً به حرارت و ارتعاش شدید هسته آهنی تبدیل می‌شود که نویز مغناطیسی با فرکانس ۵۰ هرتز (فرکانس برق شهر) تولید می‌کند.

این پدیده که به وضعیت قفل روتور (Locked Rotor Condition) معروف است، در کمتر از ۳۰ ثانیه دمای سیم‌پیچ را به بالای ۱۳۰ درجه سانتی‌گراد می‌رساند. اگر سنسور ترمیستور حرارتی (Overload Protector) به درستی عمل نکند، عایق لایه‌های سیم‌پیچ ذوب شده و موتور به طور کامل می‌سوزد. شایع‌ترین دلیل بروز این صدا در یونیت داخلی داکت اسپلیت‌ها، خشک شدن شفت به علت عدم سرویس دوره‌ای یا کاهش ظرفیت میکروفاراد خازن راه‌انداز (Run Capacitor) است.

۱۲) بررسی رفتار صوتی برندهای معتبر بازار (Midea، LG و GREE)

هر یک از برندهای تولیدکننده داکت اسپلیت، امضای آکوستیکی و ساختار مکانیکی خاص خود را دارند. به عنوان مثال، داکت اسپلیت‌های برند **مدیا (Midea)** از بلوورهای پلیمری با بالانس استاتیکی و دینامیکی فوق‌العاده دقیقی بهره می‌برند؛ از این رو نویزهای مکانیکی در یونیت داخلی آن‌ها بسیار کم است، اما در صورت گرفتگی فیلتر نایلونی، به دلیل فشار استاتیکی بالای فن، نویز هوابرد (صدای مکش شدید) به سرعت تشدید می‌شود.

در دستگاه‌های **ال‌جی (LG)** و **گری (GREE)** که مجهز به کمپرسورهای اینورتر هوشمند هستند، در زمان استارت اولیه صدای زوزه ملایمی با فرکانس متغیر شنیده می‌شود. این صدا ناشی از تغییر فرکانس کاری کمپرسور توسط درایور برد (از ۳۰ هرتز تا ۹۰ هرتز) جهت تامین سریع برودت است و با نزدیک شدن دمای محیط به نقطه تنظیم (Set-point)، فرکانس صدا کاهش یافته و کاملاً محو می‌شود. شناخت این رفتارهای برندی به تکنسین‌ها کمک می‌کند تا اصوات ساختاری طبیعی را از عیوب فیزیکی تفکیک کنند.

۱۳) جدول عیب‌یابی نویز بر اساس نوع کمپرسور و مبرد سیستم

نوع مبرد و طراحی سیلندر کمپرسور نقش مستقیمی در پالس‌های فشاری تخلیه و به تبع آن نویز تولیدی دارند. جدول زیر راهنمای تفکیکی این رفتارهاست:

۱۴) تاثیر مستقیم کثیفی فیلترها بر پدیده خفگی آکوستیک و افزایش افت فشار

یکی از ساده‌ترین و در عین حال شایع‌ترین علل صدای بلند و آزاردهنده داکت اسپلیت، عدم تعویض یا شستشوی به موقع فیلترهای هوای یونیت داخلی است. طبق قوانین دینامیک سیالات، هوزینگ فن برای جابه‌جایی حجم مشخصی از هوا (CFM) در یک فشار استاتیکی معین طراحی شده است. تجمع ذرات معلق و کرک روی سطح فیلتر، مانند یک سد مکانیکی عمل کرده و مقاومت کل سیستم را به شدت افزایش می‌دهد.

در این حالت، فن برای جبران دبی هوا تحت فشار شدید قرار می‌گیرد و سرعت خطی جریان عبوری از منافذ بازِ باقی‌مانده فیلتر به شدت بالا می‌رود. این امر منجر به پدیده خفگی آکوستیک (Acoustic Choking) و ایجاد زوزه و هیس‌هیس شدید در پلنوم بازگشت هوا می‌شود. علاوه بر آلودگی صوتی، این افت فشار شدید با کاهش نرخ انتقال حرارت، کویل اواپراتور را به مرز یخ‌زدگی (Frosting) می‌رساند که خطرات ثانویه‌ای نظیر پس زدن مایع مبرد به کمپرسور را در پی خواهد داشت.

۱۵) محاسبات آکوستیکی ابعاد دریچه مکش و کانال‌کشی طبق استاندارد SMACNA

ابعاد غیراستاندارد کانال‌کشی و دریچه‌های برگشت هوا، عامل اصلی نویزهای ساختاری و ممتد جریان هوا هستند. بر اساس استانداردهای بین‌المللی هندبوک **SMACNA (انجمن پیمانکاران ورق‌های فلزی و سیستم‌های تهویه مطبوع)**، سرعت هوا درون کانال‌های اصلی واحدهای مسکونی نباید از ۷ تا ۹ فوت بر ثانیه (fps) فراتر رود. همچنین سرعت جریان روی دریچه‌های مکش و بازگشت باید بین ۳۰۰ تا ۴۰۰ فوت بر دقیقه (fpm) حفظ شود تا شاخص نویز محیطی (NC - Noise Criterion) در محدوده مجاز ۲۵ الی ۳۰ دسی‌بل قرار گیرد.

هنگامی که طراح یا مجری سیستم بدون توجه به ظرفیت تن‌تبرید دستگاه، ابعاد کانال را کوچک‌تر از حد استاندارد انتخاب می‌کند، چگالی انرژی صوتی افزایش یافته و کانال به یک لوله اکو تبدیل می‌شود. در این سناریو، حتی تعویض قطعات یدکی مانند الکتروموتور نیز تاثیری در کاهش صدا نخواهد داشت و تنها راهکار مهندسی، اصلاح سطح مقطع کانال، تعویض زوایای تند با زانوهای شعاع بلند (Long Radius Elbows) و استفاده از دمپرهای تنظیم هوا با تیغه‌های آکوستیک است.

۱۶) پدیده سرج (Surge) در فن‌های سانترفیوژ و پیامدهای تخریبی آن

پدیده سرج یا ناپایداری آیرودینامیکی زمانی در فن‌های سانترفیوژ داکت اسپلیت رخ می‌دهد که دبی هوای عبوری از فن به دلیل انسداد شدید مسیر کانال یا بسته بودن تمامی دمپرهای خروجی، به کمتر از حد بحرانی طراحی برسد. در این وضعیت، هوا توانایی غلبه بر فشار استاتیکی پشت فن را نداشته و به صورت معکوس به درون پره‌ها بازمی‌گردد. این گسست جریان، نویزهای ضربه‌ای و کوبش‌های بسیار شدیدی با فرکانس پایین تولید می‌کند که کل ساختار سقف کاذب را به لرزه درمی‌آورد.

تداوم پدیده سرج سبب ایجاد تنش‌های خستگی پیاپی (Fatigue Stress) در ریشه پره‌های بلوور پلیمری یا آلومینیومی می‌شود. این تنش مکانیکی در نهایت به شکستگی ناگهانی پره‌ها، انحراف شفت مرکزی موتور فن و سوختن الکتروموتور به دلیل اورلود جریان الکتریکی منجر خواهد شد. نصب یک کانال بای‌پاس (Bypass Duct) یا استفاده از سیستم‌های هوشمند کنترل حجم هوا (VAV) مجهز به اینورتر، راهکار ایده‌آل مهندسی برای جلوگیری از این عارضه صوتی و ساختاری است.

۱۷) چک‌لیست طلایی نگهداری پیشگیرانه (PM) جهت تضمین کارکرد بی‌صدا

برای پیشگیری از بروز صداهای عجیب و تضمین بالاترین راندمان ترمودینامیکی داکت اسپلیت، تکنسین‌های نگهداری باید پروتکل زیر را به صورت فصلی و پیش از شروع فازهای سرمایش و گرمایش با دقت کامل اجرا کنند:

۱۸) جمع‌بندی مهندسی و راهنمای خرید قطعات اورجینال از MTM Part

تشخیص به موقع صدای عجیب داکت اسپلیت، مرز بین یک سرویس ساده و ارزان‌قیمت با یک تعمیرات اساسی و تعویض قطعات کلیدی مانند کمپرسور اسکرال یا الکتروموتور فن است. سیگنال‌های آکوستیکی سیستم، بازتابی وفادار از سلامت داخلی مکانیکی و الکترونیکی دستگاه هستند. مهندسین و تکنسین‌های ارشد تهویه مطبوع همواره بر این نکته تاکید دارند که ریشه‌یابی اصولی صداها بدون دسترسی به قطعات یدکی استاندارد و اورجینال، ابتر خواهد ماند.

ما در دپارتمان فنی و مهندسی **MTM Part** با تکیه بر سال‌ها تجربه در تامین تجهیزات برودتی و تهویه مطبوع، قطعات یدکی اورجینال از برترین برندهای بین‌المللی نظیر کمپرسورهای Copeland، تجهیزات خط مایع Alco Controls و الکتروموتورهای فن فابریک داکت اسپلیت‌های مدیام، ال‌جی و گری را با تضمین اصالت و کیفیت تامین می‌کنیم. جهت مشاوره تخصصی و استعلام قیمت قطعات، با کارشناسان ما در ارتباط باشید تا سیستم شما همواره در بالاترین راندمان و با کمترین نویز ممکن به کار خود ادامه دهد.
