🔬 فیلتر درایر چیست و چرا قلب حفاظتی خط مایع است؟

ساختار داخلی؛ ملوکولارسیو و فیلتراسیون ذرات

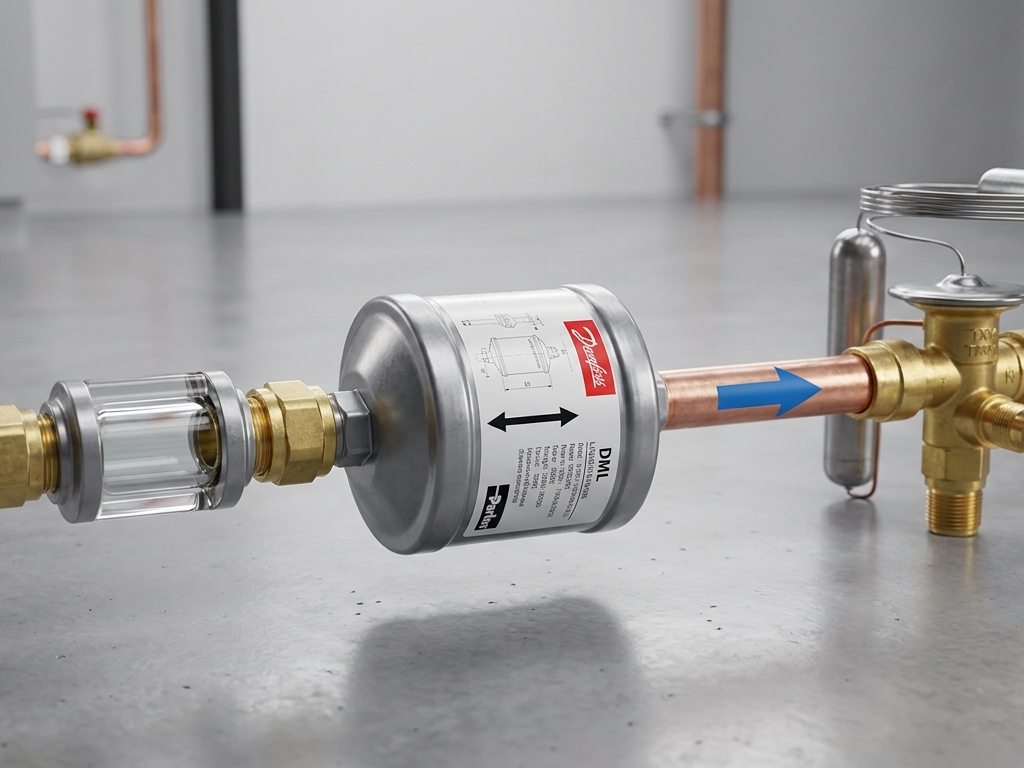

ساختار داخلی یک فیلتر درایر استاندارد (مانند سری DML دانفوس) از یک بلوک جامد یا گرانول‌های فشرده حاوی ۱۰۰ درصد ملوکولارسیو (Molecular Sieve) یا ترکیبی از زئولیت و آلومینای فعال تشکیل شده است. این مواد دارای حفرات میکرومتری فوق‌العاده ریزی هستند که به طور اختصاصی مولکول‌های آب و رطوبت معلق در مبرد را به روش جذب سطحی مهار می‌کنند، در حالی که مولکول‌های بزرگ‌تر مبرد به راحتی از میان آن‌ها عبور می‌کنند. علاوه بر جذب رطوبت، لایه‌های توری نمدی یا فایبرگلاس در خروجی فهرست، ذرات معلق فیزیکی تا اندازه ۲۰ میکرون را فیلتر می‌کنند تا از انسداد اوریفیس اکسپنشن ولو جلوگیری شود.

تفاوت فیلتر درایر برنت، مهره‌ای و فیلترهای پوسته تعویض‌شدنی (Core)

در سیستم‌های کوچک کاتالوگی مانند کولرهای گازی دیواری و داکت اسپلیت‌ها، عمدتاً از فیلتر درایرهای بسته خطی با اتصال مهره‌ای (Flare) یا جوشی (Solder) استفاده می‌شود که پس از اشباع شدن، کل قطعه دمونتاژ و تعویض می‌گردد. اما در چیلرهای تراکمی حجم بالا و سیستم‌های VRF، به دلیل حجم بالای مبرد از فیلتر درایرهای پوسته و هسته (کرباکس یا Shell & Core) استفاده می‌شود. در این مدل‌ها، پوسته فولادی در مدار باقی می‌ماند و تکنسین صرفاً با باز کردن پیچ‌های کلگی، سنگ یا هسته فیلتر (مثلاً کر ۴۸ دانفوس) را تعویض می‌کند که این امر هزینه‌های سرویس و نگهداری را به شدت کاهش می‌دهد.

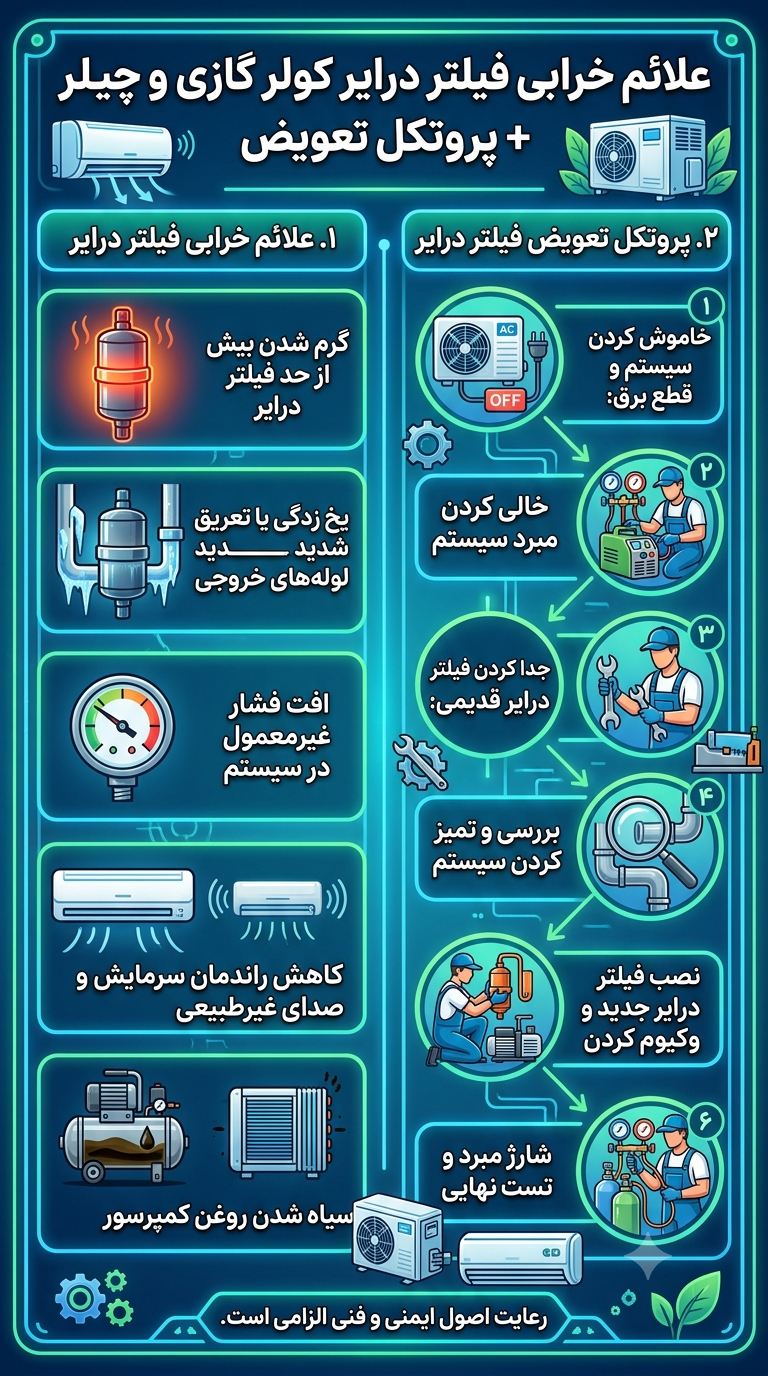

⚠️ ۷ نشانه کلیدی خرابی و گرفتگی فیلتر درایر چیلر و اسپلیت

گرفتگی و خرابی فیلتر درایر ناگهانی رخ نمی‌دهد، بلکه علائم بالینی مشخصی در سیکل ایجاد می‌کند که یک تکنسین باذکاوت می‌تواند با رصد آن‌ها پیش از وقوع فاجعه مهارش کند:

۱. اختلاف دما در ورودی و خروجی فیلتر (پدیده افت فشار)

در یک سیکل تبرید ایده‌آل و فیلتر درایر کاملاً سالم، مبرد مایع خروجی از کندانسور باید بدون هیچ‌گونه افت فشاری از فیلتر عبور کند؛ بنابراین دمای لوله ورودی و خروجی فیلتر باید کاملاً یکسان باشد. اما زمانی که ساختار فیلتر به دلیل تجمع جرم یا اشباع رطوبت مسدود می‌شود، مانند یک ستون تنگی در مسیر جریان عمل می‌کند. این تنگی باعث افت فشار ناگهانی مبرد (Pressure Drop) در خروجی فیلتر می‌شود. طبق قوانین ترمودینامیک، افت فشار مایع مبرد با افت دما همراه است؛ مبرد شروع به فلاش‌گاز شدن و تبخیر زودهنگام در خود خط مایع می‌کند، لذا خروجی فیلتر به شدت سردتر از ورودی آن می‌شود.

۲. تعریق شدید یا یخ‌زدگی بدنه فیلتر درایر

اگر میزان انسداد داخلی فیلتر شدید باشد، افت فشار بعد از فیلتر به قدری بالا می‌رود که دمای اشباع مبرد به زیر دمای نقطه شبنم هوای موتورخانه یا حتی زیر صفر درجه می‌رسد. در این حالت، بدنه فیلتر درایر یا لوله رفت بعد از آن به شدت عرق کرده و در شرایط حادتر، لایه‌ای از برفک و یخ روی آن تشکیل می‌شود. این نشانه، یک زنگ خطر جدی برای انسداد مفرط خط مایع است.

۳. تاثیر انسداد بر افزایش نسبت تراکم و آمپر کشیدن کمپرسور

کاهش دبی مبرد ورودی به اکسپنشن ولو به دلیل گرفتگی فیلتر، سبب می‌شود اواپراتور با کمبود مبرد مواجه شده و فشار مکش (Suction Pressure) افت شدید پیدا کند. از سوی دیگر، مبرد در کندانسور تجمع یافته و فشار دیسچارج بالا می‌رود. افزایش گپ میان فشار بالا و پایین (نسبت تراکم) فشار مضاعفی به پیستون‌ها یا اسکرول‌های کمپرسور وارد می‌کند که خروجی آن آمپر کشیدن شدید موتور، داغ شدن پوسته (اورهیت) و فعال شدن اورلود حرارتی است.

📊 راهنمای مهندسی تست، زمان تعویض و لینک‌سازی‌های حفاظتی

روش تست اختلاف دما (ΔT) با ترمومتر لیزری

مطمئن‌ترین روش کارگاهی برای ارزیابی فیلتر درایر، استفاده از یک ترمومتر لیزری یا تماسی دقیق است. در حین کارکرد چیلر تحت بار کامل، دما را در فاصله ۵ سانتی‌متری قبل از فیلتر و ۵ سانتی‌متری بعد از فیلتر اندازه‌گیری کنید. اگر اختلاف دما (ΔT) کمتر از ۰.۵ درجه سانتی‌گراد باشد، فیلتر در وضعیت ایده‌آل است. اختلاف دمای بین ۱ تا ۲ درجه نشان‌دهنده شروع گرفتگی و نیاز به برنامه‌ریزی برای تعویض است. اما اگر اختلاف دما فراتر از ۲.۵ درجه سانتی‌گراد باشد، انسداد حاد بوده و سیستم باید فوراً خاموش و فیلتر تعویض گردد.

الزامات قطعی تعویض فیلتر درایر

مطابق با استانداردهای ASHRAE، تعویض فیلتر درایر در شرایط زیر اجباری و غیرقابل چشم‌پوشی است: اول، باز شدن مدار مبرد به هر دلیلی (نظیر رفع نشتی یا تعویض قطعه)؛ چرا که زئولیت داخلی فیلتر ظرف چند دقیقه رطوبت هوای آزاد را به خود جذب کرده و اشباع می‌شود. دوم، پس از سوختن موتور کمپرسور؛ اسیدهای مخرب تولیدشده در اثر سوختن سیم‌پیچ درون روغن حل می‌شوند و تنها با نصب فیلترهای اسیدگیر (سری DAS دانفوس) مهار می‌گردند تا موتور جدید دچار سوختگی مجدد نشود.

📱 ابزار آنلاین و هوشمند تست میزان گرفتگی فیلتر درایر چیلر

دمای لوله ورودی و خروجی فیلتر درایر دستگاه خود را با ترمومتر اندازه‌گیری کرده و در کادرهای زیر وارد کنید تا وضعیت هیدرولیکی مدار شما آنالیز شود:

❓ سوالات متداول تکنسین‌ها در خصوص فیلترهای خط مایع چیلر
