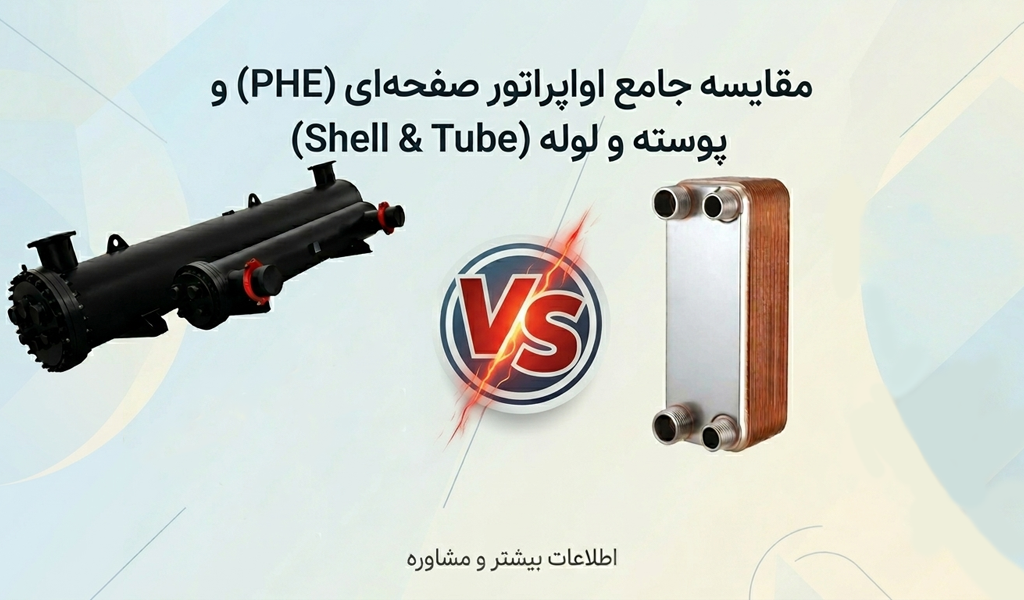

مقایسه جامع اواپراتور صفحهای (PHE) و پوسته و لوله (Shell & Tube)
🛠️ اواپراتور صفحهای و پوسته و لوله چه تفاوت ساختاری با هم دارند؟
مکانیزم انتقال حرارت و هندسه جریان در اواپراتور صفحهای (PHE)
اواپراتور صفحهای مجهز به مجموعهای از صفحات فلزی نازک و موجدار (اغلب از جنس استیل ضدزنگ ۳۱۶) است که به یکدیگر برنت (Brazed) یا واشر (Gasket) شدهاند. آرایش این صفحات کانالهای جریان بسیار باریکی را ایجاد میکند که در آنها مبرد و آب به صورت متقاطع یا ناهمسو (Counter-Current) حرکت میکنند. این هندسه خاص، ضریب انتقال حرارت کلی (U) را به شدت افزایش داده و آشفتگی جریان (Turbulence) بالایی ایجاد میکند که راندمان اواپراتور را به اوج میرساند.
ساختار هیدرولیکی، بفلها و تیوپباندل در اواپراتور پوسته و لوله
در سمت مقابل، اواپراتور پوسته و لوله از یک استوانه بزرگ فلزی (Shell) تشکیل شده که بستهای از لولههای مسی (Tube Bundle) در داخل آن فیکس شدهاند. مبرد معمولاً در داخل لولهها حرکت میکند و آب چیلر با هدایت صفحات راهنما (Baffles) در داخل پوسته و روی لولهها جریان مییابد. حجم سیال درون این مبدلها بسیار بالاتر است و به دلیل ساختار مستحکم مکانیکی، مقاومت بینظیری در برابر ضربات هیدرولیکی و پدیده ضربه قوچ دارند.
📊 جدول مقایسه مشخصات فنی و تحلیل برندهای اواپراتور
برای درک سریع تفاوتهای عملیاتی این دو فناوری، ماتریس فنی زیر تمام شاخصهای کلیدی تاسیساتی را کالبدشکافی کرده است:
| شاخص فنی / عملیاتی | اواپراتور صفحهای (Plate) | اواپراتور پوسته و لوله (Shell & Tube) |
|---|---|---|
| ضریب انتقال حرارت (U) | فوقالعاده بالا (۳ تا ۵ برابر پوسته و لوله) | متوسط و نیازمند سطوح بیشتر لولهکشی |
| حجم و ابعاد فیزیکی | بسیار فشرده و مینیاتوری (اشغال فضای کم) | بزرگ، سنگین و نیازمند فضای موتورخانه وسیع |
| حجم مبرد مورد نیاز | بسیار کم (کاهش هزینههای شارژ گاز) | بالا به دلیل پر شدن حجم بزرگ پوسته |
| مقاومت در برابر یخزدگی | حساس بالا (ریسک سوراخ شدن کانالها) | بسیار بالا و صلب (مقاوم در برابر انجماد مقطعی) |
| افت فشار سیال (ΔP) | بالا به دلیل باریک بودن کانالها | بسیار پایین و روان |
بررسی و مقایسه برندهای برتر برودتی در بازار ایران
در حوزه مبدلهای صفحهای بریزد، برند **دانفوس (Danfoss)** با طراحی صفحات بهینهشده Micro Plate رتبه اول راندمان را دارد. برند **آلفالاوال (Alfa Laval)** نیز در مدلهای گسکت و پتروشیمی پیشتاز است. در بخش پوسته و لوله، برندهای داخلی نظیر **هکلا** و قطعات مهندسیشده **ام تی ام پارت** به دلیل ضخامت بالای تیوپشیت و استفاده از لولههای مسی فیندار با راندمان انتقال حرارت ارتقایافته، بالاترین طول عمر عملیاتی را در چیلرهای ساختمانی و صنعتی ارائه میدهند.
🛠️تحلیل رسوبگذاری، افت فشار و پایداری قطعات تحت پیک بار
اثر افت فشار (Pressure Drop) بر راندمان کمپرسور چیلر
افت فشار شدید در سمت اواپراتور، فشار مکش گاز مبرد (Suction Pressure) را کاهش میدهد. این پدیده نسبت تراکم کمپرسور را بالا برده و منجر به افزایش آمپر مصرفی موتور، داغ شدن سیمپیچ و در نهایت پدیده اورهیت (Overheating) میشود. اواپراتورهای صفحهای به دلیل مقاومت هیدرولیکی بالاتر، نیازمند پمپهای خطی قویتر و پایش مداوم هستند، در حالی که مدلهای پوسته و لوله فشار کمتری به کمپرسور چیلر وارد میکنند.
کنترل کیفیت خط مایع و نقش فیلتر درایر در پایداری مبدلها
در اواپراتورهای صفحهای، کانالهای مبرد بسیار باریک هستند. ورود کوچکترین ذرات اسیدی، براده یا رطوبت موجود در سیکل میتواند مسیر توزیع مبرد (Distributor) را مسدود کرده و باعث انجماد موضعی و سوراخ شدن صفحات استیل شود. نصب یک فیلتر درایر مکانیکی و اسیدگیر قدرتمند در خط مایع، از ورود آلودگیها به مبدل فشرده جلوگیری کرده و پایداری ترمودینامیکی سیستم را تضمین میکند.
📱 ابزار آنلاین و هوشمند انتخاب مبدل بر اساس معیارهای پروژه
شاخصهای کلیدی پروژه تاسیساتی خود را در فیلدهای زیر تنظیم کنید تا الگوریتم مهندسی ام تی ام پارت، اواپراتور بهینه را به شما پیشنهاد دهد:
