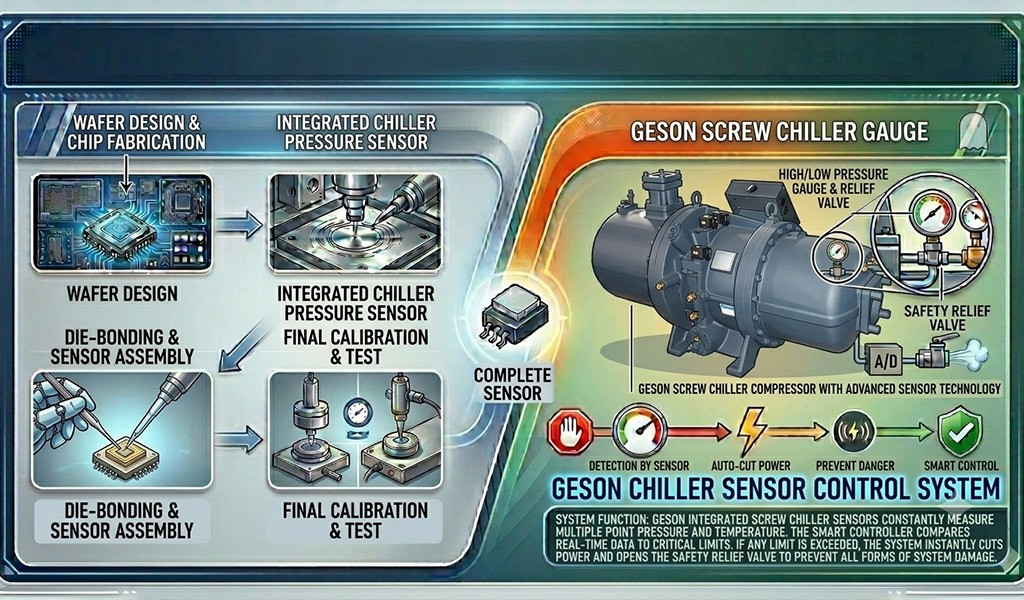

مقدمه فنی: در صنایع برودتی و سیستم‌های تهویه مطبوع سنگین، کمپرسور به عنوان قلب تپنده سیکل تبرید تحت فشارهای استاتیکی و دینامیکی شدیدی کار می‌کند. افزایش ناگهانی فشار به دلایلی چون گرفتگی خط مایع، خرابی شیر انبساط یا قطع جریان آب برج خنک‌کننده، می‌تواند در چند ثانیه کمپرسور را به یک بمب ساعتی تبدیل کند. اما پشت پرده ساخت ترنسدیوسرها و سنسورهای فشار چه می‌گذرد؟ این قطعات میکروسکوپی چطور با پایش سیگنال‌های الکترونیکی، جلوی فجایع چند میلیارد تومانی و انفجار سیستم‌های چیلر و VRF را می‌گیرند؟ در این مقاله مرجع، به بررسی متالورژی و ساختار داخلی این قطعات حیاتی می‌پردازیم.

۱) آنالیز ساختاری: هسته سنسور فشار از چه چیزی ساخته می‌شود؟

برخلاف پرشر سوئیچ‌های مکانیکی قدیمی که از یک دیافراگم فلزی ساده و فنر کالیبره شده استفاده می‌کردند، ترنسدیوسرهای فشار مدرن (Pressure Transducers) شاهکار مهندسی الکترونیک پیشرفته و علم مواد هستند. لایه اولیه مواجهه با سیار مبرد، یک دیافراگم ایزوله‌کننده از جنس استیل ضدزنگ بسیار سخت (معمولاً کدهای 316L یا Hastelloy برای مقاومت در برابر خورندگی مبردهای اسیدی شده) است.

پشت این دیافراگم، یک المان حسگر قرار دارد که به دو روش عمده عمل می‌کند:
الف) سنسورهای پیزورزیستیو سیلیسیومی (Piezoresistive): که از تغییر مقاومت الکتریکی نیمه‌هادی‌ها در اثر کرنش فیزیکی استفاده می‌کنند. این سنسورها فوق‌العاده حساس بوده و کوچک‌ترین تغییرات امواج فشار دینامیکی را در کسری از میلی‌ثانیه ثبت می‌کنند.
ب) سنسورهای خازنی سرامیکی (Ceramic Capacitive): در این تکنولوژی، فشار سیال باعث دفرمه شدن بسیار جزئی یک دیسک سرامیکی الوندوم (Al2O3) می‌شود. این دگرگونی، فاصله بین دو الکترود خازن داخلی را تغییر داده و خروجی فرکانسی یا خازنی سنسور را دگرگون می‌کند. سرامیک به دلیل پایداری حرارتی بی‌نظیر، در چرخه‌های تبرید سنگین با دمای دیسچارج بالا (بالای 100 درجه سانتی‌گراد) بازدهی فوق‌العاده‌ای دارد.

۲) جبران‌سازی حرارتی (Thermal Compensation)؛ مغز متفکر سنسور فشار

یکی از بزرگ‌ترین چالش‌ها در پشت پرده ساخت سنسور، اثر تغییرات دما بر دقت سنجش فشار است. مبرد خروجی از کمپرسور اسکرال یا اسکرو می‌تواند از دمای منفی در خط ساکشن تا بالای ۹۰ درجه در خط دیسچارج نوسان داشته باشد. انبساط حرارتی ذاتی قطعات داخلی سنسور می‌تواند سیگنال خروجی را مخدوش کند.

برای حل این مشکل، در کارخانه‌های پیشرفته‌ای چون Alco Controls (برند زیرمجموعه Emerson)، یک مدار مجتمع با کاربرد خاص (ASIC) درون کلاهک الکترونیکی سنسور تعبیه می‌شود. این تراشه، سیگنال خام ولتاژی را با اطلاعات یک سنسور دمای داخلی تطبیق داده و یک خروجی جریان استاندارد صنعتی (معمولاً ۴ تا ۲۰ میلی‌آمپر) یا ولتاژی (۰.۵ تا ۴.۵ ولت) کاملاً خطی و ایزوله ارائه می‌دهد که در برابر نویزهای مغناطیسی خازن‌ها و اینورترها بیمه است.

۳) سنسور فشار چگونه مانع از پدیده هولناک بازگشت مایع (Liquid Slug) می‌شود؟

یکی از فجایع پنهان در کمپرسورها، ورود مبرد به صورت مایع به داخل محفظه تراکم اسکرال است. مایعات بر خلاف گازها تراکم‌ناپذیر هستند. اگر فیلتر درایر خط مایع گرفتگی داشته باشد یا شیر انبساط بیش از حد باز شود، مبرد مایع به سمت کمپرسور حرکت می‌کند.

در این حالت، سنسور فشار نصب شده بر روی خط مکش (Low Pressure Transducer)، با پایش مداوم افت یا خیز ناگهانی فشار و ارسال داده به کنترلر مرکزی (PLC)، مقدار سوپرهیت (Superheat) را محاسبه می‌کند. اگر فشار نشان‌دهنده ورود مبرد به فاز اشباع و خطر مایع‌زدگی باشد، PLC در چند میلی‌ثانیه فرمان قطع جریان برق کمپرسور یا بستن شیر برقی خط مایع را صادر می‌کند؛ اقدامی که از خرد شدن اسکرال‌های گران‌قیمت کوپلند جلوگیری می‌نماید.

۴) مهار انفجار در فشار دیسچارج بالا (High Pressure Explosion)

اگر فن‌های کندانسور یک چیلر صنعتی به هر دلیلی (مثل سوختن کنتاکتور یا قطعی برق) از کار بیفتند، گاز مبرد داغ خروجی از کمپرسور خنک نمی‌شود. طبق قوانین ترمودینامیک گازها، کاهش نیافتن دما در یک حجم ثابت، سبب صعود خطی و هولناک فشار می‌شود. اگر فشار سیستم از محدوده طراحی (مثلاً 31 bar برای مبرد R22 یا 45 bar برای R410A) فراتر رود، پوسته فولادی کمپرسور دچار خستگی متالورژیکی شده و متلاشی یا منفجر می‌شود. سنسور فشار بالا (HP Transducer) با پایش این تغییرات، قبل از رسیدن سیستم به نقطه بحرانی، کات‌اوف (Cut-out) اضطراری را فعال می‌کند.

جدول ماتریس مقایسه سنسورهای فشار در صنایع برودتی

❓ سوالات متداول پشت پرده ساخت و کارکرد سنسورهای فشار

🎛️ ابزار مهندسی: ماشین حساب آنلاین مبدل واحدهای فشار برودتی

واحد مورد نظر خود را وارد کنید تا به صورت زنده به سایر واحدهای مهندسی تبدیل شود.
