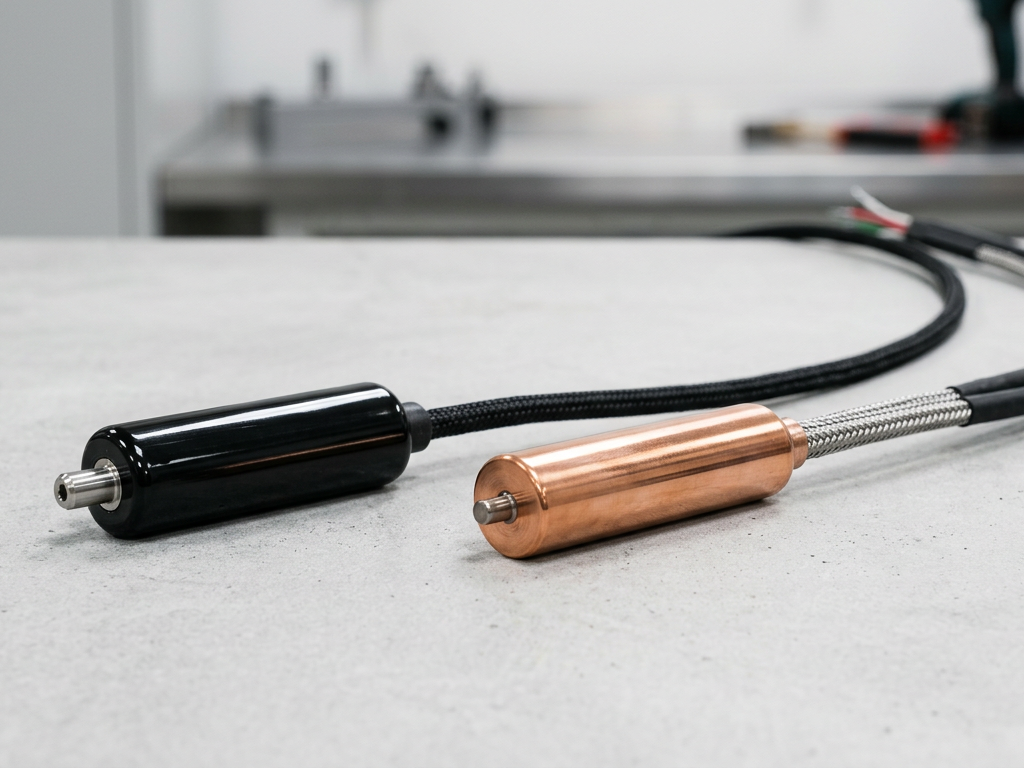

راهنمای تست سنسور NTC و PTC چیلر و کدهای خطا
دانشنامه مهندسی کدهای خطا، کالیبراسیون و ماتریس تست مقاومت سنسورهای دمایی NTC و PTC
📥 دانلود نسخه خلاصه و کتابچه کارگاهی تست مقاومت ترمیستورها (PDF)
اگر تمایل دارید این راهنمای مهندسی، جداول کالیبراسیون اهمی سنسورهای ۵k و ۱۰k و ۵۰k و متد عیبیابی کدهای خطا را به صورت یک فکتشیت قابل چاپ در گوشی یا آرشیو پروژه خود داشته باشید، از دکمه زیر جهت دریافت فایل استفاده کنید:
دانلود کتابچه راهنمای خلاصه تست سنسورهای NTC و PTC🔬فیزیک نیمههادیها و آناتومی سنسورهای حرارتی NTC و PTC
مکانیزم رفتاری و تفاوتهای بنیادین ترمیستورهای NTC و PTC
ترمیستورها قطعاتی نیمههادی از جنس اکسیدهای فلزی کاتیونی (نظیر منگنز، نیکل، کبالت و مس) هستند. در سنسورهای **NTC (Negative Temperature Coefficient)**، با افزایش دمای بیرونی، انرژی جنبشی الکترونهای لایه ظرفیت افزایش یافته و وارد باند هدایت میشوند. این پدیده سبب کاهش مقاومت الکتریکی (اهم) سنسور میگردد. در سمت مقابل، سنسورهای **PTC (Positive Temperature Coefficient)** که از تیتانات باریم فرموله میشوند، رفتاری معکوس دارند؛ با افزایش دما از یک آستانه مشخص (نقطه کوری)، مقاومت الکتریکی آنها به صورت نمایی بالا رفته و مانند یک سوئیچ قطعکننده جریان عمل میکنند که عمدتاً برای محافظت از سیمپیچ داخلی موتور کمپرسور چیلر کاربرد دارند.
فرمول ریاضی استینهارت-هارت و ضریب بتا (Beta Coefficient)
رابطه بین تغییرات دما و مقاومت در سنسورهای NTC کاملاً غیرخطی است. برای تبدیل دقیق مقاومت الکتریکی به سانتیگراد در بردهای الکترونیکی داکت اسپلیت و چیلر، از معادله موازنه شده یونی زیر (معادله مشخصه بتا) استفاده میشود:
R_T = R_25 \times \exp[\beta \times (1/T - 1/298.15)]
در این معادله، R_T مقاومت در دمای هدف، R_25 مقاومت نامی سنسور در دمای استاندارد ۲۵ درجه سانتیگراد، T دمای مطلق بر حسب کلوین و β ضریب ثابت سنسور (معمولاً ۳۹۵۰ یا ۳۴۳۵) است که شیب منحنی تغییرات اهم را مشخص میکند.
⚠️ عارضهپذیری، انحراف سنسور (Sensor Drift) و فشار بر کمپرسور چیلر
پدیده انحراف مقاومت و تاثیر آن بر محاسبات سوپرهیت EEV
سنسورها به مرور زمان به دلیل نفوذ رطوبت به داخل کپسول مسی یا پلاستیکی، اکسیداسیون پایهها و چرخههای حرارتی مداوم، دچار بیماری «انحراف فرکانسی یا اهمی» (Sensor Drift) میشوند. در این حالت، سنسور خراب یا قطع نیست، بلکه عدد مقاومت اشتباهی را گزارش میدهد. به عنوان مثال، اگر سنسور خط مکش (Suction Line) در دمای واقعی ۵ درجه سانتیگراد، اهمی معادل دمای ۱۵ درجه را به برد بفرستد، کنترلر مرکزی با این فرض که گاز برگشتی بیش از حد داغ است، فرمان باز شدن مفرط به شیر انبساط الکترونیکی (EEV) صادر میکند.
ریسک بازگشت مایع مبرد به کمپرسور
با باز شدن بیش از حد شیر انبساط ناشی از خطای سنسور NTC، مبرد به صورت مایع تبخیرنشده از اواپراتور خارج شده و وارد کارتر کمپرسور میگردد. پدیده مایعزدگی (Liquid Slug) سبب شستشوی روغن از روی یاتاقانها، کف کردن روغن چیلر و در نهایت قفل شدن مکانیکی (گیرپژ) و سوختن الکتروموتور کمپرسور میشود؛ حادثهای که هزینهای بسیار سنگین به سیستم تحمیل میکند.
🛠️ کدهای خطا و ماتریس جامع رمزگشایی سیستمهای تهویه مطبوع
جدول زیر به عنوان یک راهنمای کلینیکی کارگاهی، کدهای خطای متداول سنسورهای حرارتی را در سیستمهای برودتی مرکزی و داکت اسپلیتها تبیین میکند:
| کد خطای استاندارد | مفهوم فنی و موقعیت سنسور | علت الکترونیکی بروز خطا | اقدام تشخیصی کارگاهی |
|---|---|---|---|
| E1 / F1 | سنسور دمای محیطی یونیت داخلی (Ambient) | مدار باز (Open Circuit) یا قطع شدن سوکت | تست ولتاژ ۵ ولت DC برد، تعویض سنسور ۱۰k |
| E2 / F2 | سنسور پایپ (کویل اواپراتور) یونیت داخلی | اتصال کوتاه (Short Circuit) ناشی از رطوبت | اندازهگیری اهم در ظرف یخ (باید حدود ۳۲.۶kΩ باشد) |
| E4 / F4 | سنسور دمای لوله دیسچارج (تخلیه کمپرسور) | اورهیت کمپرسور یا خرابی سنسور بالا مقاومت | تست اهمی سنسورهای ۵۰k یا ۱۰۰k کپسول مسی دیسچارج |
📊 جدول مقاومت-دمای سنسورهای متداول و نمودار گرافیکی رفتار حرارتی
ترسیم جدول کالیبراسیون برای ۳ نوع از پرکاربردترین سنسورهای برودتی (NTC 5k, 10k, 50k) در دمای مختلف کارگاهی بر حسب کیلو اهم (kΩ):
| دمای محیط (°C) | سنسور NTC 5 kΩ | سنسور NTC 10 kΩ | سنسور NTC 50 kΩ |
|---|---|---|---|
| -۱۰ درجه (سرمای شدید) | 27.6 kΩ | 55.3 kΩ | 276.5 kΩ |
| ۰ درجه (نقطه انجماد) | 16.3 kΩ | 32.6 kΩ | 163.2 kΩ |
| ۲۵ درجه (اتاق - مرجع کالیبره) | 5.0 kΩ | 10.0 kΩ | 50.0 kΩ |
| ۵۰ درجه (دمای حاد کندانسور) | 1.8 kΩ | 3.6 kΩ | 18.1 kΩ |
شبیهساز نمودار تغییرات مقاومت (اهم) در برابر صعود دما
نمودار گرافیکی فوق شیب نزولی و غیرخطی مقاومت ترمیستورهای استاندارد NTC را در سیستمهای برودتی نشان میدهد.
📱 ابزار آنلاین ارزیابی سلامت سنسور NTC و محاسبه اهم تئوری
دمای محیطی تست خود را بر حسب درجه سانتیگراد وارد کنید تا مقدار مقاومت تئوری دقیق یک سنسور استاندارد NTC 10k (با ضریب بتای ۳۹۵۰) محاسبه شود؛ سپس عدد خروجی را با اهممتر خود مقایسه کنید تا متوجه انحراف سنسور شوید:
❓پرسشهای کارگاهی تکنسینها درباره تست و جایگزینی ترمیستورها
