تست مکانیکی و الکترونیکی شیرهای انبساط الکترونیکی (EEV) و استپر موتورها
راهنمای مهندسی تست مکانیکی و الکترونیکی شیرهای انبساط الکترونیکی (EEV) و استپر موتورها
📥 دانلود نسخه خلاصه و چکلیست کارگاهی مقاله (PDF)
اگر نیاز دارید این راهنمای تست الکترونیکی و مکانیکی را به صورت یک فکتشیت خلاصه در قالب فایل PDF در گوشی یا کاتالوگ پروژه خود داشته باشید، از دکمه زیر استفاده کنید:
دانلود خلاصه کتابچه راهنمای تست EEV🔬 شیر انبساط الکترونیکی (EEV) چیست و استپر موتور چگونه کار میکند؟
تفاوت ساختاری EEV با تکانههای حرارتی (TXV)
شیرهای انبساط مکانیکی (TXV) بر اساس تعادل فشارهای دیافراگم، حباب حرارتی و فنر کار میکنند و سرعت پاسخدهی پایینی به تغییرات ناگهانی بار برودتی دارند. در مقابل، EEV کاملاً وابسته به دادههای ارسالی از سنسورهای فشار (ترانسمیتر) و سنسورهای دما (NTC/PT100) نصبشده در خروجی اواپراتور است. کنترلر مرکزی با پردازش دقیق میزان سوپرهیت، پالسهای الکتریکی گامبهگام را به استپر موتور شیر ارسال میکند. این فرآیند راندمان تبرید را در پیک بارهای حرارتی تا ۳۰ درصد نسبت به مدلهای مکانیکی ارتقا میدهد.
آناتومی استپر موتور و فرآیند پالسدهی فازها
استپر موتورهای به کار رفته در شیرهای انبساط معمولاً از نوع دو قطبی (Bipolar) ۴ سیمه یا تک قطبی (Unipolar) ۵ و ۶ سیمه هستند. روتور داخلی موتور از مگنتهای دائمی تشکیل شده و استاتور بیرونی حاوی سیمپیچهای فاز است. با ارسال پالسهای پیدرپی الکتریکی با اختلاف فاز معین از سوی درایور، روتور به صورت گامهای زاویهای بسیار دقیق (به عنوان مثال ۵۰۰ تا ۴۰۰۰ گام برای باز شدن کامل) به چرخش در میآید. این حرکت چرخشی توسط یک شفت دندهای مارپیچ (Lead Screw) به حرکت خطی رفت و برگشتی سوزن تبدیل میشود تا مقطع عبور مبرد تغییر یابد.
⚡ پروتکل جامع تست الکترونیکی EEV و استپر موتور
تست مقاومت اهمی فازها و عایقبندی نسبت به بدنه
گام نخست در بررسی الکترونیکی، جداسازی سوکت استپر موتور از برد کنترل و سنجش مقاومت اهمی کلافها با مولتیمتر است. در یک شیر ۵ سیمه (یونیپولار سیم مشترک)، مقاومت پایه مشترک نسبت به سایر پایهها باید کاملاً یکسان باشد (به عنوان مثال ۴۶ اهم). همچنین مقاومت پایههای فاز نسبت به یکدیگر باید دقیقاً دو برابر مقاومت نسبت به سیم مشترک باشد (مثلاً ۹۲ اهم). هرگونه مقاومت صفر (اتصال کوتاه) یا بینهایت (قطع شدن کلاف) نشاندهنده سوختن کویل استپر موتور است. در نهایت، با مگااهممتر مقاومت پایهها نسبت به بدنه فلزی شیر را تست کنید؛ این مقدار باید بینهایت باشد.
پایش سیگنالهای ارسالی از درایور کنترلر
بعضی اوقات استپر موتور کاملاً سالم است اما برد کنترل پالسهای ولتاژی را به درستی صادر نمیکند. با روشن کردن سیستم و تغییر دستی تنظیمات سوپرهیت روی لوپ کنترل، ولتاژ خروجی سوکت برد را اندازهگیری کنید. سیگنالهای استپر موتور پالسهای سریع ۱۲ ولت متناوب یا مستقیم هستند. تکنسینهای پیشرفته صنعتی از دستگاه تست جیبی مخصوص EEV (استپر درایور دستی) استفاده میکنند تا با فرمان دادن مستقیم به شیر، از عملکرد کویل اطمینان حاصل کنند.
⚙️ پروتکل جامع تست مکانیکی و هیدرولیکی EEV
پدیده گیرپژ مکانیکی (Seizure) ناشی از براده و کثیفی مدار مبرد

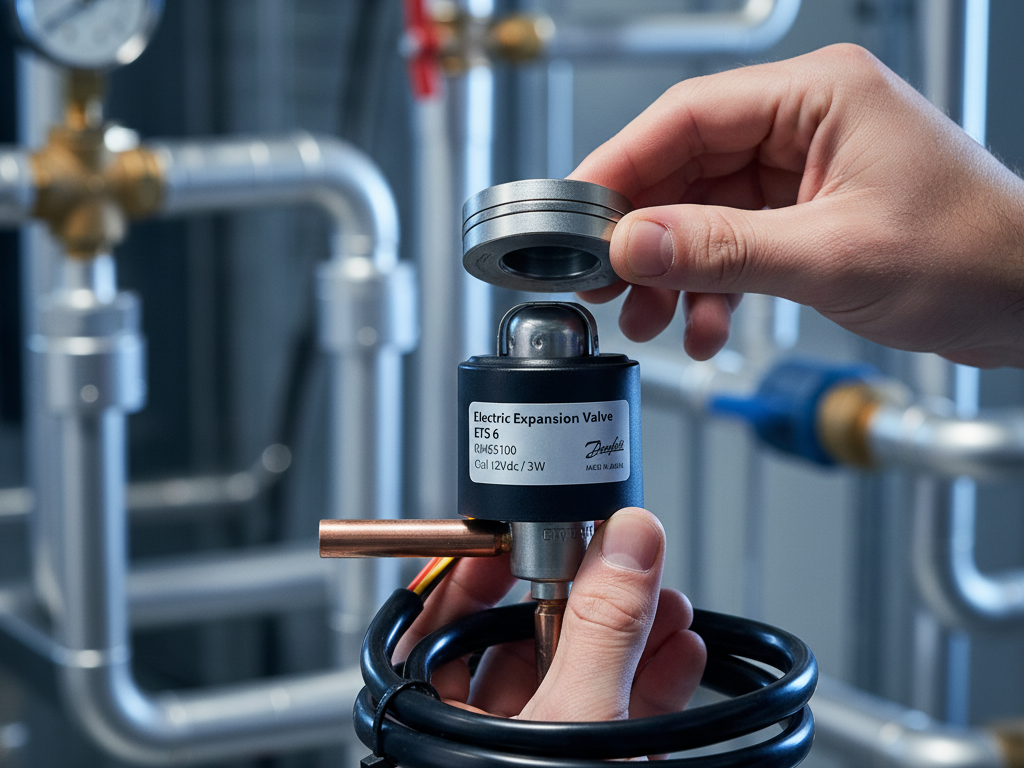

اگر کویل الکترونیکی سالم باشد اما سوزن مینیاتوری شیر به دلیل رسوب کربن، برادههای جوشکاری مسی یا اسید داخل مبرد قفل شده باشد، به این حالت گیرپژ مکانیکی میگویند. در این وضعیت، کویل داغ میشود و صدای تقتق خفیفی از شیر شنیده میشود اما موقعیت اوریفیس تغییر نمیکند. برای تست، هنگامی که به کویل فرمان باز شدن داده میشود، با یک آهنربای دائم قوی (تستر مغناطیسی دستی EEV) بدنه شیر را تحرک مغناطیسی دهید؛ اگر تغییری در جریان مبرد ایجاد نشد، ساختار مکانیکی شیر آسیب دیده و کل بدنه باید تعویض شود.
تست اختلاف دما و پایش افت فشار خط مایع
رویکرد ترمودینامیکی برای پایش باز یا بسته ماندن مکانیکی شیر، استفاده از دو سنسور دمای سطحی در قبل و بعد از اوریفیس EEV است. در وضعیت نرمال، بلافاصله پس از اوریفیس باید افت فشار شدید و کاهش ناگهانی دما رخ دهد. اگر شیر در حالت کاملاً بسته گیر کرده باشد، فشار مکش سقوط کرده و آلارم Low Pressure فعال میشود. اگر شیر در حالت باز قفل شده باشد، مبرد مایع بدون هیچگونه خفقان و افت فشاری به اواپراتور سرریز شده و پدیده خطرناک برگشت مایع (Liquid Slug) به کمپرسور رخ میدهد.
📊 ماتریس عیبیابی و نقش فیلتر درایر دانفوس و سنسورهای نووکس
جدول ماتریس زیر به سادگی نوع خطا، علائم بالینی و خسارتهای ناشی از خرابی استپر موتور و سوزن EEV را کلاسه کرده است:
| جزء مورد بررسی | نوع خطای رفتاری | علائم بالینی در مبرد | پیامد نهایی سیستم |
|---|---|---|---|
| سیمپیچ کویل (الکترونیکی) | اتصال کوتاه یا قطعی فازها | عدم پاسخدهی به پالسهای ولتاژ، آمپر کشیدن کویل | توقف اوریفیس در آخرین گام، عدم کنترل سوپرهیت |
| سوزن و دندهها (مکانیکی) | گیرپژ دنده Lead Screw | شنیده شدن صدای کلیک مکرر (تقتق) بدون پایش فشار | خفگی کامل مدار مبرد یا یخزدگی مفرط اواپراتور |
| بدنه و اوریفیس (هیدرولیکی) | قفل شدن در حالت کاملاً باز | عدم وجود اختلاف دما در دو طرف شیر، سوپرهیت صفر | مایعزدگی حاد، شستشوی روغن کمپرسور و سوختن موتور |
نقش فیلتر درایر دانفوس در محافظت از استپر موتور
از آنجا که لقی و تلرانس بین سوزن و اوریفیس شیرهای EEV در حد چند میکرون است، ورود کوچکترین آلودگی فیزیکی یا رطوبت سبب گیرپژ قطعی دندهها میشود. نصب یک فیلتر درایر باکیفیت و ارجینال در بالادست خط مایع، ذرات معلق، اسید و رطوبت را به طور کامل مهار کرده و دوام فیزیکی استپر موتور را تضمین میکند. پایش مداوم سیستم با سنسورهای فشار باکیفیت نووکس نیز مانع از خطای پالسدهی درایور میگردد.
📱 پارت ۵: ابزار آنلاین عیبیابی EEV بر اساس رفتارهای بالینی سیستم
نوع نشانه مشاهده شده در سیکل داکت اسپلیت یا چیلر خود را انتخاب کنید تا منشأ خطای الکترونیکی یا مکانیکی EEV آنالیز شود:
