چرا انتخاب سایز اشتباه لوله رفت و برگشت مبرد، راندمان داکت اسپلیت را نابود میکند؟
چرا انتخاب سایز اشتباه لوله رفت و برگشت مبرد، راندمان داکت اسپلیت را نابود میکند؟
📐 کالبدشکافی ترمودینامیکی قطر لولههای مبرد در داکت اسپلیت
سرعت بحرانی مبرد و چالش بازگشت روغن به کمپرسور
یکی از قوانین حاکم بر خطوط مکش (لوله برگشت ضخیم)، لزوم حفظ سرعت گاز مبرد در یک محدوده بحرانی مشخص است (معمولاً بین ۴ تا ۱۲ متر بر ثانیه در لولههای افقی و پشتههای عمودی). دلیل این امر، جابجایی روغن کمپرسور است. روغن روانکننده همواره به همراه گاز مبرد از کمپرسور خارج میشود و کل سیکل را طی میکند. اگر سرعت گاز در لوله مکش از حد مشخصی کمتر شود، گاز مبرد دیگر توانایی کشیدن و بالا بردن قطرات روغن را در لولههای مسی نخواهد داشت. در نتیجه، روغن در پیچها و اواپراتور حبس شده، سطح موثر تبادل حرارت را کاهش میدهد و کمپرسور به دلیل تخلیه روغن (Oil Starvation) دچار سایش مکانیکی شدید و جام کردن میشود.
اثر افت فشار هیدرولیکی بر کاهش ظرفیت برودتی سیستم
از سوی دیگر، گاز مبرد دارای ویسکوزیته بوده و حرکت آن در داخل لولههای مسی با اصطکاک همراه است. قطر داخلی لوله با افت فشار رابطه عکس مفرط دارد. اگر قطر لوله مکش کوچکتر از حد استاندارد انتخاب شود، سرعت مبرد به شدت بالا رفته و افت فشار استاتیکی سنگینی (Pressure Drop) در مسیر رخ میدهد. افت فشار در خط مکش به معنای کاهش چگالی گاز ورودی به کمپرسور است. با کاهش چگالی، دبی جرمی مبرد عبوری از کمپرسور افت کرده و خروجی آن چیزی جز سقوط آزاد ظرفیت سرمایشی داکت اسپلیت و کارکرد مداوم موتور نخواهد بود.
🚨 عواقب مهندسی سایزینگ غیر استاندارد لولههای رفت و برگشت

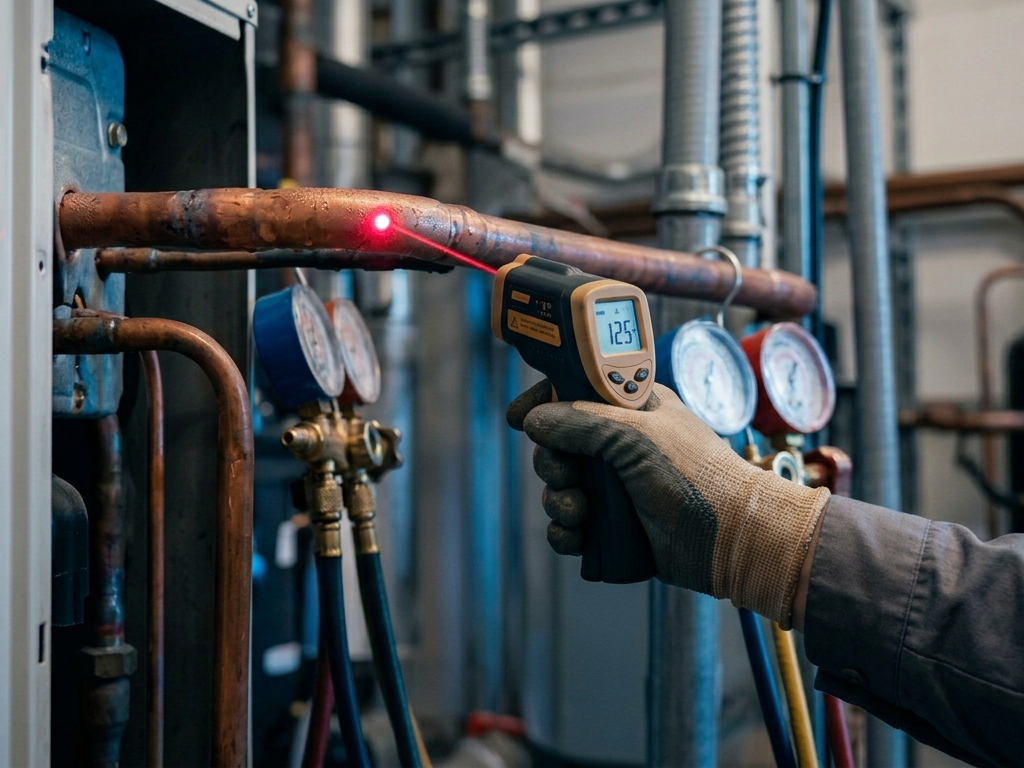

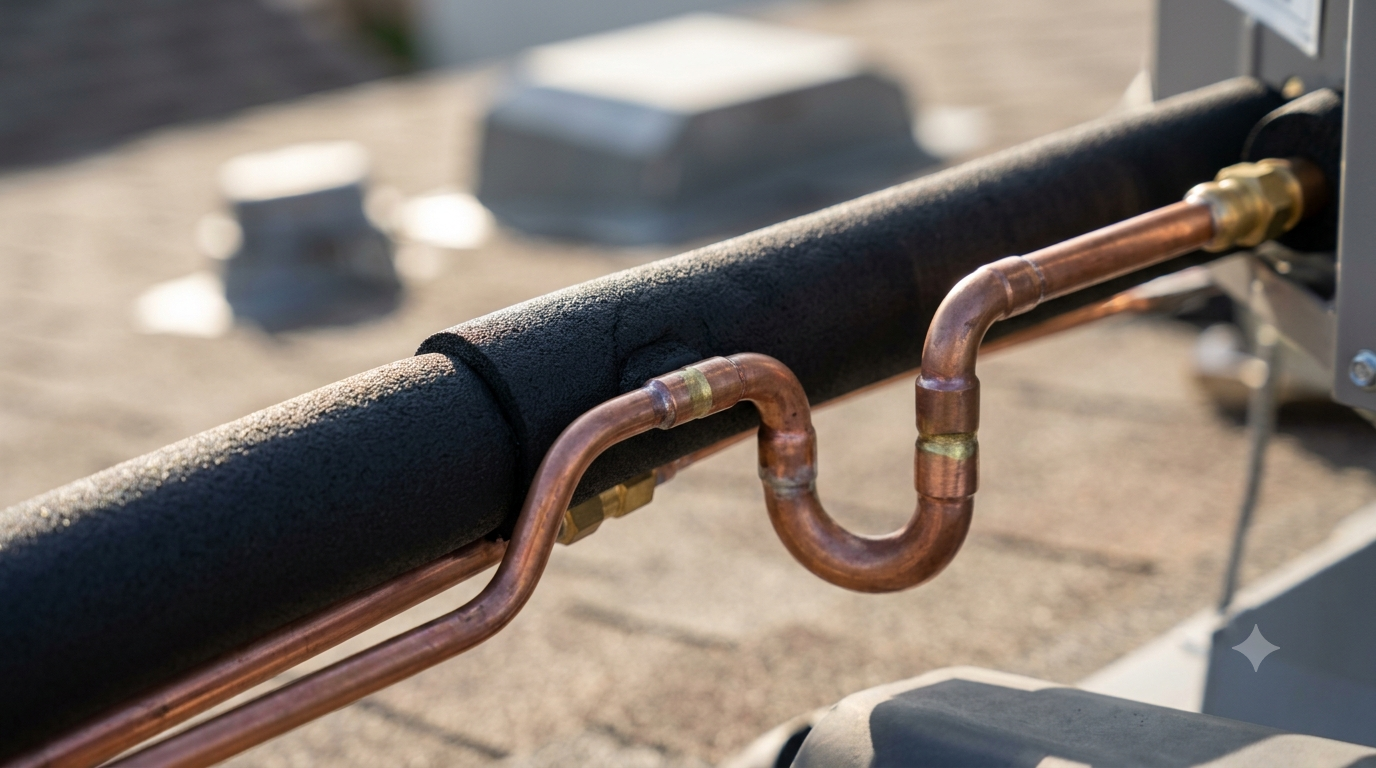

لوله برگشت (مکش) بزرگتر یا کوچکتر از حد استاندارد؛ کابوس کمپرسور
لوله برگشت بیش از حد بزرگ: سرعت گاز به شدت افت میکند، مبرد توانایی حمل روغن به سمت بالا را از دست میدهد و روغن در کویل اواپراتور رسوب میکند. کمپرسور بدون روغن مانده و سیلندر یا اسکرول آن آسیب جدی میبیند.
لوله برگشت بیش از حد کوچک: افت فشار به قدری شدید میشود که کمپرسور مجبور است در فشار مکش بسیار پایینتری کار کند. این پدیده نسبت تراکم را بالا برده، دمای دیسچارج را به شدت افزایش میدهد و باعث سوختن سیمپیچ موتور تحت پیک بارهای تابستان میشود.
لوله رفت (مایع) اشتباه؛ پدیده فلاشگاز زودهنگام و خفگی اکسپنشن ولو
خط مایع (لوله رفت نازک) وظیفه انتقال مبرد ۱۰۰ درصد مایع سبکول شده را از کندانسور به شیر انبساط دارد. اگر قطر این لوله کوچکتر از اندازه مهندسی باشد، افت فشار اصطکاکی در طول مسیر، بخشی از مبرد مایع را پیش از رسیدن به اکسپنشن ولو به گاز تبدیل میکند (پدیده فلاشگاز زودهنگام). ورود حبابهای گاز به داخل اوریفیس شیر انبساط، ظرفیت عبور مبرد را به شدت کاهش داده و اواپراتور را دچار قحطی مبرد میکند، پدیدهای که منجر به برفک زدن اواپراتور و کاهش شدید راندمان تهویه مطبوع ساختمان میگردد.
📊 ارزیابی فنی و تجربی رفتار مبرد در لولهکشیهای غیراستاندارد
برای درک سادهتر و ملموستر اثرات سایزینگ لولههای رفت و برگشت بر پارامترهای فنی سیکل تبرید داکت اسپلیت، ماتریس و جدول مقایسهای زیر را به دقت پایش کنید:
| نوع خط مبرد | خطای سایزینگ | اثر ترمودینامیکی در مدار | خسارت نهایی به داکت اسپلیت |
|---|---|---|---|
| لوله برگشت (گاز/مکش) | کوچکتر از حد استاندارد | افزایش شدید افت فشار و سرعت گاز، کاهش چگالی مبرد ورودی | افت شدید سرمایش، داغ شدن و سوختن کمپرسور |
| لوله برگشت (گاز/مکش) | بزرگتر از حد استاندارد | سقوط سرعت گاز مبرد به زیر سرعت بحرانی حمل روغن | تجمع روغن در اواپراتور، جام کردن مکانیکی موتور چیلر |
| لوله رفت (مایع) | کوچکتر از حد استاندارد |
افت فشار اصطکاکی و ایجاد پدیده فلاشگاز (جوشش زودهنگام مبرد) |
خفگی اوریفیس اکسپنشن، یخ زدن لولهها، راندمان صفر |
نقش فیلتر درایر دانفوس و اتوماسیون حفاظتی در مهار نوسانات سایزینگ
هنگامی که خطوط مبرد به ناچار دارای طول بلند یا انحرافات سایزینگ جزئی هستند، تجهیزات حفاظتی خط مایع نقش نجاتدهنده را ایفا میکنند. نصب یک فیلتر درایر باکیفیت به همراه شیشه رویت (Sight Glass) بعد از فیلتر، به تکنسین اجازه میدهد تا وقوع پدیده فلاشگاز (ناشی از سایز کوچک لوله رفت) را به صورت حبابهای مداوم رصد کند. فیلتر درایر با یکنواخت کردن جریان و مهار رطوبت ناشی از نوسانات فشار، پایداری جریان مبرد را تا ورودی شیر انبساط تضمین مینماید.
📱 ابزار آنلاین ارزیابی ریسک لولهکشی داکت اسپلیت بر اساس طول مسیر
طول لولهکشی مسی بین یونیت داخلی و خارجی داکت اسپلیت خود را وارد کنید تا سطح ریسک افت راندمان سیستم شما آنالیز شود:
❓ پرسشهای تخصصی مجریان تاسیسات درباره سایزینگ لوله مسی
