علت یخ زدن لولههای کولر گازی
علت یخ زدن لولههای ضخیم یا نازک کولر گازی در تابستان چیست؟
🛠️ کالبدشکافی لولههای مبرد؛ تفاوت ترمودینامیکی خطوط مایع و مکش
در سیستمهای اسپلیت، دو لوله مسی مجزا رابط میان یونیت داخلی (اواپراتور) و یونیت خارجی (کندانسور) هستند. برای عیبیابی دقیق یخزدگی، ابتدا باید نقش و کارکرد مکانیکی هر یک از این دو لوله را بشناسیم:

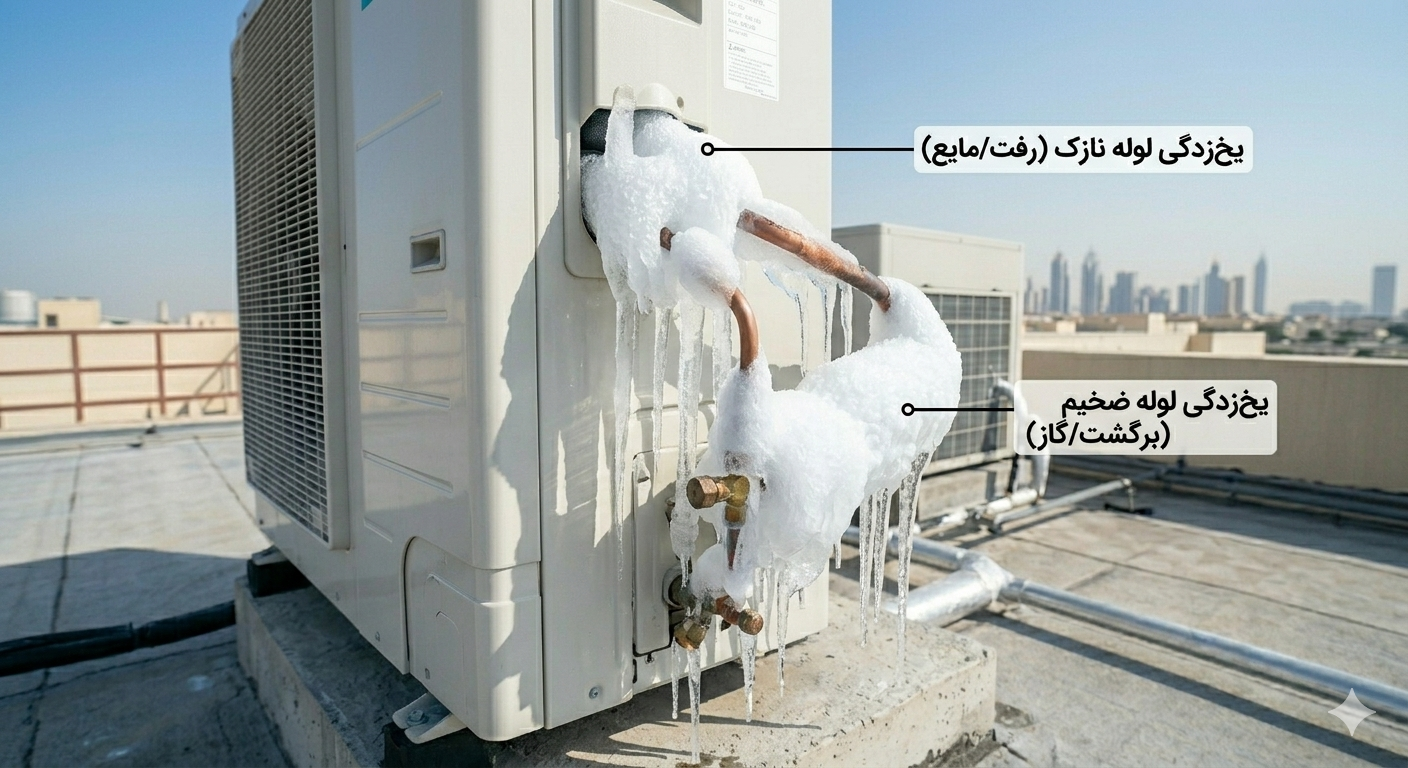

خط مایع یا لوله رفت (لوله مسی نازک)
این لوله مبرد پرفشار خروجی از کندانسور را به سمت اواپراتور هدایت میکند. در کولرهای گازی استاندارد، دستگاه انبساطی در یونیت خارجی قرار دارد؛ بنابراین مبرد بلافاصله پس از افت فشار، به صورت مخلوطی بسیار سرد وارد لوله نازک میشود. اگر این لوله یخ بزند، نشاندهنده بروز اختلال در فاز اولیه سیکل یا افت شدید دبی جرم مبرد است.
خط مکش یا لوله برگشت (لوله مسی ضخیم)
لوله ضخیمتر وظیفه بازگرداندن مبرد گازی شکلِ کمفشار را که گرمای محیط داخلی را به خود جذب کرده، به سمت مکش کمپرسور دارد. مبرد در این لوله باید در فاز گاز سوپرهیت (Superheated Gas) باشد. یخ زدن این لوله به این معناست که فرآیند تبخیر در اواپراتور به درستی صورت نگرفته و مبرد به صورت مایعِ سرد به سمت موتور بازمیگردد.
🛠️ علت یخ زدن لوله مسی نازک (خط مایع) چیست؟
یخزدگی لوله نازک کولر گازی در اوج گرما معمولاً ریشه در دو عامل اصلی ترمودینامیکی دارد:
الف) افت فشار به دلیل کمبود گاز مبرد (Leakage)
هنگامی که مبرد سیستم به دلیل نشتی کاهش مییابد، فشار خط مایع و به تبع آن دمای اشباع مبرد به شدت افت میکند. بر اساس اصول مبردها، با کاهش فشار، دمای تبخیر به زیر صفر درجه سلسیوس میرسد. در نتیجه، مبرد به محض خروج از لوله مویین به شدت سرد شده و لوله رفت نازک را منجمد میکند.
📱 عیبیاب دیجیتال سیکل مبرد (ام تی ام پارت)
وضعیت لوله یخزده در کولر گازی یا چیلر را انتخاب کنید تا علت ترمودینامیکی و قطعه معیوب مرتبط با آن فوراً آنالیز شود:
ب) انسداد در مسیر خط مایع، فیلتر درایر یا لوله مویین
هرگونه گرفتگی مکانیکی ناشی از ورود ذرات، لجن یا رطوبت در خط مایع، عملکردی مشابه یک شیر انبساط ثانویه ایفا میکند. این انسداد باعث افت فشار ناگهانی مبرد بلافاصله بعد از نقطه گرفتگی میشود. اگر فیلتر درایر سیستم به دلیل جذب اسید یا نم اشباع شده باشد، خروجی آن و لوله نازک شروع به یخ زدن میکنند.
🛠️ علت یخ زدن لوله مسی ضخیم (خط برگشت/مکش) چیست؟
اگر لوله ضخیم کولر گازی از برفک پوشیده شده است، ریشه مشکل در عدم توانایی اواپراتور برای انتقال حرارت به مبرد است:
الف) عدم گردش هوا و کثیفی شدید فیلترهای اواپراتور
اگر فیلترهای هوای یونیت داخلی با گرد و خاک مسدود شده باشند، یا فن اواپراتور (بلوور) دور کافی نداشته باشد، هوای گرم اتاق نمیتواند روی فینها جریان یابد. در نتیجه، مبرد بدون اینکه گرمای اتاق را جذب کند، به صورت مایعِ سرد اواپراتور را ترک کرده و تمام طول لوله ضخیم برگشت را منجمد میکند.
ب) خرابی ترموستات یا برد فرمان و کارکرد مداوم سیستم
اگر ترموستات اتاق خراب باشد و فرمان قطع کارکرد کمپرسور را صادر نکند، دستگاه به صورت یکسره کار خواهد کرد. با کاهش دمای اتاق به زیر محدوده استاندارد، دمای اواپراتور نیز به شدت کاهش یافته و فرآیند یخزدگی از روی فینهای داخلی تا لوله مکش ضخیم کمپرسور امتداد مییابد.

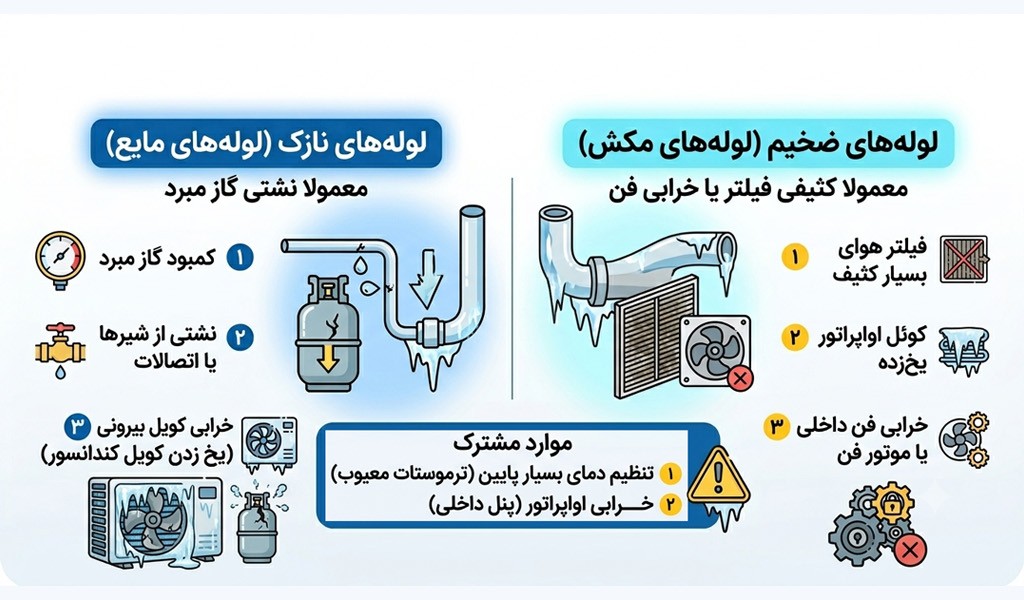

🛠️ماتریس عیبیابی سریع خطوط مبرد بر اساس الگوی انجماد
این جدول به تکنسینها کمک میکند تا در کمتر از ۱ دقیقه ریشه اصلی عیب سیستم را ردیابی کنند:
| محل دقیق یخزدگی لولهها | علت ترمودینامیکی اصلی | پیامدهای مستقیم روی سیکل | اقدام اصلاحی فوری |
|---|---|---|---|
| فقط لوله نازک (رفت) | کمبود گاز مبرد یا گرفتگی مسیر مایع | کاهش شدید فشار دیسچارج، افت راندمان | نشتیابی و شارژ گاز مجدد |
| فقط لوله ضخیم (برگشت) | کثیفی فیلترها یا افت دبی هوای اواپراتور | ریسک بازگشت مایع به موتور، افزایش آمپر | شستشوی اواپراتور و تست بلوور |
| یخ زدن اواپراتور و هر دو لوله | یکسر شدن کمپرسور یا خرابی برد فرمان | انجماد کامل بلوک اواپراتور، قطع جریان هوا | تعویض ترموستات یا تعمیر برد |
🛠️ راهنمای فنی و گامبهگام رفع پدیده یخزدگی لولهها
جهت حل دائم این مشکل در اوج پیک تابستان، فرآیند زیر را دنبال کنید:
۱. قطع فوری جریان الکتریکی
به هیچ عنوان در زمان یخزدگی شدید لولهها، سیستم را روشن نگه ندارید. دستگاه را روی حالت فن قرار داده یا خاموش کنید تا یخها به طور طبیعی ذوب شوند.
۲. پایش فشار و میزان سوپرهیت (Superheat)
تکنسین باید با اتصال گیج به شیر سرویس لوله ضخیم، فشار مکش را بسنجد. کم بودن فشار نسبت به نوع مبرد نشاندهنده نشتی یا انسداد قطعات است.
