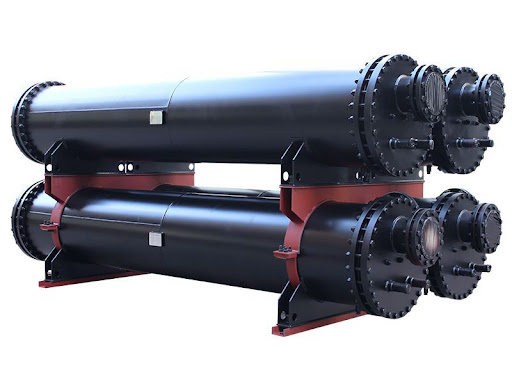

اواپراتور شل اند تیوب (Shell and Tube Evaporator): طراحی، عملکرد و کاربردهای صنعتی
اواپراتور شل اند تیوب (Shell and Tube Evaporator): طراحی، عملکرد و کاربردهای صنعتی
فهرست مطالب
-
مقدمه‌ای بر اواپراتورها و اهمیت آن‌ها در صنعت
-
ساختار و اجزای اواپراتور شل اند تیوب
-
انواع اواپراتورهای شل اند تیوب و تفاوت‌های آن‌ها
-
مکانیسم عملکرد و انتقال حرارت در اواپراتور شل اند تیوب
-
مزایا و معایب اواپراتور شل اند تیوب
-
کاربردهای گسترده در صنایع مختلف
-
نکات مهم در طراحی و انتخاب اواپراتور شل اند تیوب
-
تعمیر و نگهداری اواپراتور شل اند تیوب
-
جنس مواد مورد استفاده در ساخت و تأثیر آن بر عملکرد
-
جمع‌بندی و نتیجه‌گیری
1. مقدمه‌ای بر اواپراتورها و اهمیت آن‌ها در صنعت
اواپراتورها (Evaporators) از تجهیزات اساسی در فرآیندهای تبخیر و تبرید هستند که وظیفه اصلی آن‌ها تبدیل مایع به بخار با جذب حرارت است. این دستگاه‌ها در صنایع مختلفی مانند صنایع غذایی، دارویی، شیمیایی، نفت و گاز، تهویه مطبوع و سیستم‌های تبرید استفاده می‌شوند.
در میان انواع اواپراتورها، اواپراتور شل اند تیوب (Shell and Tube Evaporator) به دلیل ساختار مقاوم، بازده حرارتی بالا و قابلیت تحمل فشار و دمای بالا، یکی از پرکاربردترین انواع آن‌ها محسوب می‌شود. این دستگاه با استفاده از تبادل حرارت بین دو سیال (معمولاً یک سیال درون لوله‌ها و دیگری درون پوسته)، فرآیند تبخیر را انجام می‌دهد.
2. ساختار و اجزای اواپراتور شل اند تیوب
اواپراتور شل اند تیوب از بخش‌های اصلی زیر تشکیل شده است:
الف) پوسته (Shell)
-
بخش بیرونی دستگاه که معمولاً از فولاد کربنی، استیل ضدزنگ (Stainless Steel) یا آلیاژهای خاص ساخته می‌شود.
-
سیال اصلی (مانند آب یا محلول شیمیایی) درون پوسته جریان دارد.
ب) لوله‌ها (Tubes)
-
مجموعه‌ای از لوله‌های فلزی (معمولاً مس، استیل، تیتانیوم یا آلیاژهای نیکل) که مبرد یا سیال گرمایشی در آن‌ها جریان می‌یابد.
-
طراحی لوله‌ها می‌تواند به صورت مستقیم (Straight) یا U شکل باشد.
ج) صفحه لوله‌ها (Tube Sheet)
-
صفحه‌ای فلزی که لوله‌ها درون آن ثابت شده‌اند و از اختلاط دو سیال جلوگیری می‌کند.
د) بافل‌ها (Baffles)
-
صفحاتی که درون پوسته قرار می‌گیرند تا جریان سیال را بهینه کرده و انتقال حرارت را افزایش دهند.
ه) هدرهای ورودی و خروجی (Headers)
-
جهت توزیع یکنواخت سیال درون لوله‌ها استفاده می‌شوند.
3. انواع اواپراتورهای شل اند تیوب و تفاوت‌های آن‌ها
بر اساس طراحی و کاربرد، اواپراتورهای شل اند تیوب به چند دسته تقسیم می‌شوند:
الف) اواپراتور با جریان مستقیم (Single-Pass)
-
سیال تنها یک بار از لوله‌ها عبور می‌کند.
-
مناسب برای کاربردهای ساده با نیازهای حرارتی کم.
ب) اواپراتور چندگذره (Multi-Pass)
-
سیال چندین بار از لوله‌ها عبور می‌کند تا بازده حرارتی افزایش یابد.
-
مناسب برای فرآیندهای پیچیده‌تر.
ج) اواپراتور با پوسته افقی یا عمودی
-
افقی: برای ظرفیت‌های بالا و جریان‌های حجیم.
-
عمودی: برای فضاهای محدود و کاربردهای خاص.
د) اواپراتورهای فشرده (Compact)
-
با طراحی بهینه‌شده برای صرفه‌جویی در فضا.
4. مکانیسم عملکرد و انتقال حرارت در اواپراتور شل اند تیوب
فرآیند کار این اواپراتور به شرح زیر است:
-
سیال مبرد (مانند آمونیاک یا فریون) درون لوله‌ها جریان یافته و حرارت را از سیال موجود در پوسته جذب می‌کند.
-
سیال درون پوسته با از دست دادن حرارت، تبخیر می‌شود.
-
بخار تولیدشده از قسمت فوقانی پوسته خارج می‌شود.
-
مایع باقی‌مانده (در صورت نیاز) می‌تواند دوباره به چرخه بازگردد.
ضریب انتقال حرارت در این دستگاه به عواملی مانند:
-
سرعت جریان سیال
-
جنس لوله‌ها و پوسته
-
تمیزی سطح تبادل حرارت
-
طراحی بافل‌ها
بستگی دارد.
5. مزایا و معایب اواپراتور شل اند تیوب
مزایا:
✅ بازده حرارتی بالا به دلیل سطح تماس زیاد.
✅ تحمل فشار و دمای بالا بدون کاهش عملکرد.
✅ انعطاف‌پذیری در طراحی برای کاربردهای مختلف.
✅ طول عمر بالا در صورت نگهداری مناسب.
معایب:
❌ هزینه اولیه نسبتاً بالا به دلیل ساختار پیچیده.
❌ نیاز به فضای نصب بیشتر نسبت به برخی اواپراتورهای صفحه‌ای.
❌ امکان رسوب‌گیری در صورت عدم تصفیه مناسب سیال.
6. کاربردهای گسترده در صنایع مختلف
-
صنایع غذایی: تغلیظ شیر، آبمیوه، شربت‌ها.
-
صنایع شیمیایی: بازیابی حلال‌ها، تغلیظ اسیدها.
-
صنایع دارویی: تولید داروهای استریل.
-
نفت و گاز: جداسازی مواد فرار.
-
تهویه مطبوع: چیلرها و سیستم‌های تبرید صنعتی.
7. نکات مهم در طراحی و انتخاب اواپراتور شل اند تیوب
-
انتخاب جنس مناسب (مقاوم در برابر خوردگی).
-
محاسبه دقیق سطح تبادل حرارت.
-
در نظر گرفتن فشار و دمای کاری.
-
سیستم‌های کنترل و مانیتورینگ.
8. تعمیر و نگهداری اواپراتور شل اند تیوب
-
تمیزکاری دوره‌ای لوله‌ها برای جلوگیری از رسوب.
-
بازرسی منظم نشتی‌ها.
-
تعویض واشرها و آب‌بندها در صورت فرسودگی.
9. جنس مواد مورد استفاده در ساخت و تأثیر آن بر عملکرد
| جزء دستگاه | مواد رایج | کاربردهای ویژه |
|---|---|---|
| پوسته | فولاد کربنی، استیل 316 | محیط‌های اسیدی و خورنده |
| لوله‌ها | مس، تیتانیوم، آلیاژهای نیکل | دماهای بسیار بالا |
| بافل‌ها | استیل یا فولاد گالوانیزه | افزایش انتقال حرارت |
10. نتیجه‌گیری
اواپراتور شل اند تیوب به دلیل کارایی بالا، استحکام و انعطاف‌پذیری، یکی از بهترین گزینه‌ها برای فرآیندهای تبخیر در صنایع مختلف است. انتخاب صحیح طراحی، جنس مواد و نگهداری مناسب، طول عمر و بازده این دستگاه را به‌طور چشمگیری افزایش می‌دهد.
برای مشاوره فنی و استعلام قیمت، با کارشناسان ما تماس بگیرید.
