مقدمه: اواپراتور چیست و چرا حیاتی است؟

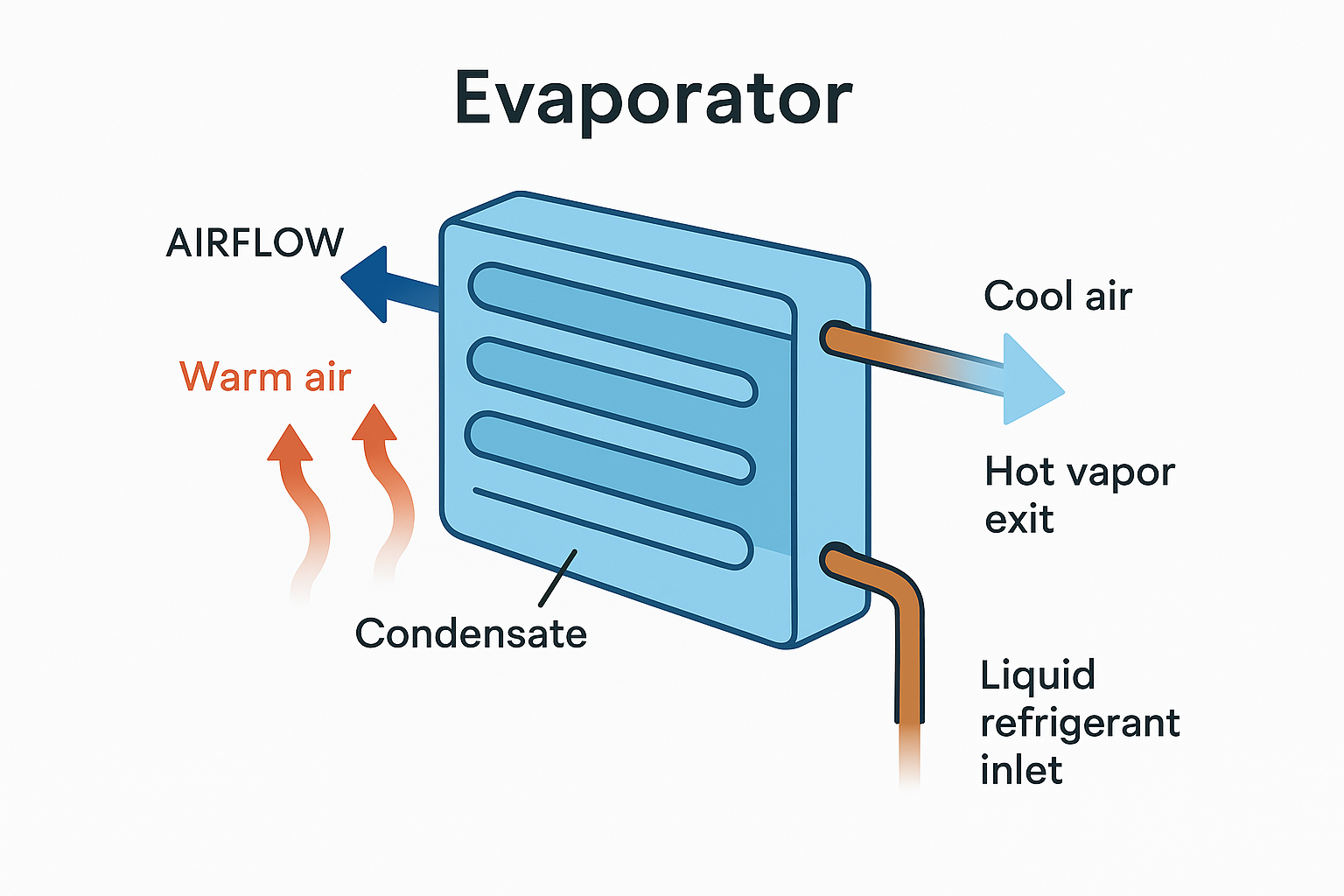

اواپراتور مبدل حرارتیِ سمت سرد چرخه تبرید است که حرارت محیط/محصول را می‌گیرد و به مبرد منتقل می‌کند. مبرد کم‌فشار پس از شیر انبساط وارد کویل شده، گرما را جذب و تبخیر میشود؛ جایی که «سرمایش واقعی» رخ می‌دهد. کیفیت طراحی و نگهداری اواپراتور روی ظرفیت، مصرف انرژی، کنترل رطوبت و عمر تجهیزات اثر مستقیم دارد.
نکته مهندسی: اختلاف دمای سطح کویل با اتاق (ΔT) را برای بالای صفر معمولاً ۴–۶K و برای زیرصفر ۸–۱۲K در نظر بگیرید؛ ΔT زیاد، یخزدگی و افت راندمان را تشدید می‌کند.

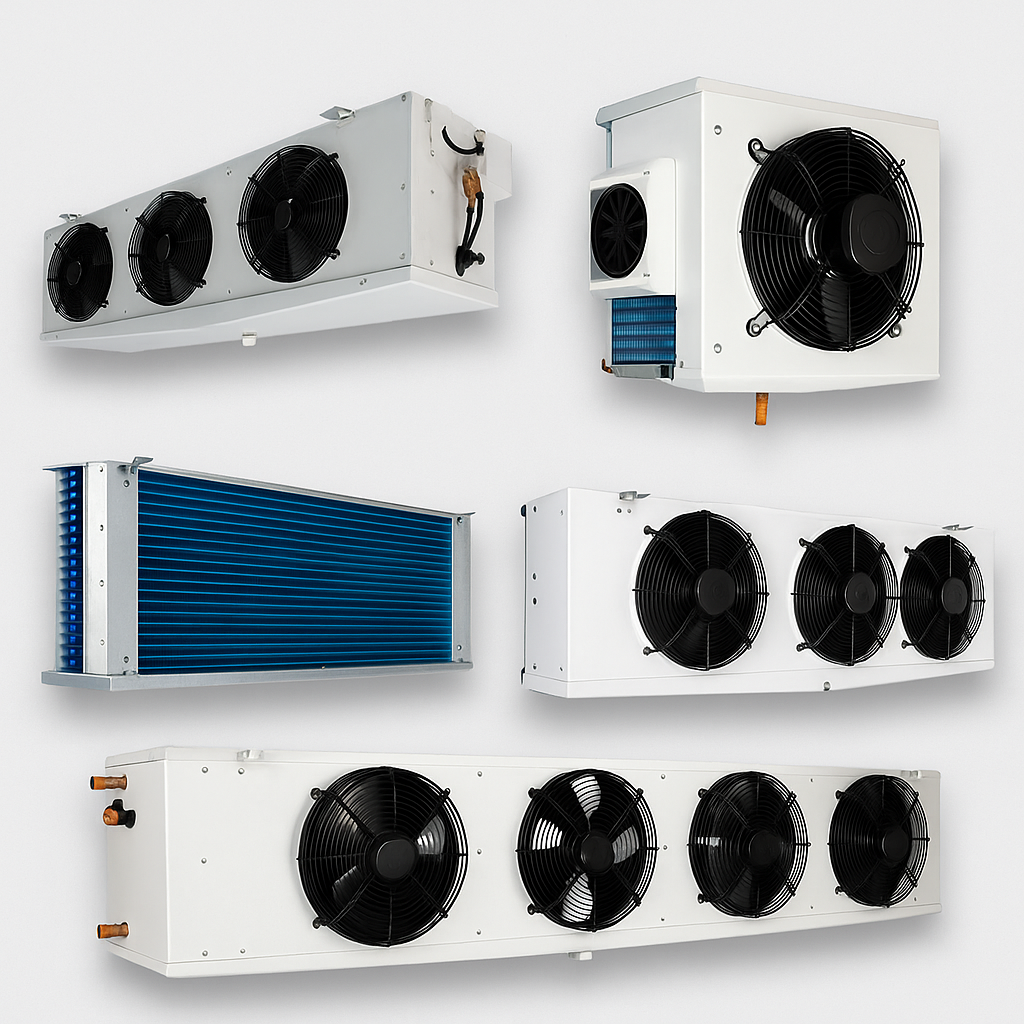

انواع اواپراتور: فیندار، پوستهولوله، صفحهای و سردخانه‌ای (سقفی/دیواری)
جدول زیر مرور فنی و سریع انواع رایج را نشان می‌دهد:
| نوع | ساختار/سیال | کاربرد | مزایا | محدودیت‌ها |
|---|---|---|---|---|
| فیندار (هوایی) | لوله مسی/Al با فین Al؛ هوا روی فین | سردخانه‌ها، ویترین، HVAC | سطح تبادل بالا، جمع‌وجور، اقتصادی | یخزدگی فین‌ها؛ نیاز به دیفراست منظم |
| پوستهولوله | مبرد داخل لوله؛ آب/گلیکول در پوسته | چیلرهای صنعتی، ظرفیت بالا | دوام، سرویس‌پذیری، افت فشار کنترل‌پذیر | ابعاد/هزینه بیشتر، نیاز به عایق دقیق |
| صفحهای | کانال‌های موازی در صفحات استیل | غذایی/دارویی، فضاهای محدود | راندمان عالی، ابعاد کوچک | حساس به ذرات، تعمیر دشوار در نشتی |
| سردخانه‌ای سقفی/دیواری | کویل فیندار با فن محوری؛ نصب داخل اتاق | بالای صفر و زیرصفر | سرمایش مستقیم هوا، نصب نسبتاً آسان | نیاز به دیفراست، مدیریت زهکش |
اواپراتور سردخانه بالای صفر (+۲ تا +۸ °C)
هدف در بالای صفر حفظ تازگی و رطوبت است. دمای کویل معمولاً ۴–۶K کمتر از اتاق انتخاب میشود. فن‌ها با دور متوسط جریان ملایم می‌سازند تا از خشک‌شدن سطح محصول جلوگیری شود.
- کاربرد: میوه/سبزی تازه، لبنیات، دارو.
- RH هدف: ۸۵–۹۵٪ (برای افت وزن کم).
- دیفراست: هوایی/آبی یا المنت سبک؛ دفعات محدودتر از زیرصفر.
اواپراتور سردخانه زیرصفر (–۱۸ تا –۲۵ °C)
در زیرصفر، ΔT بزرگ‌تر (۸–۱۲K) و یخزدگی محتمل است؛ لذا دیفراست مؤثر الزامی است. فن‌ها توان بالاتری دارند و مدیریت زهکش آب دیفراست مهم است (گرمایش تشتک/لوله خروجی).
- کاربرد: گوشت، مرغ، ماهی، فریزر صنعتی.
- دیفراست: المنت یا هاتگاز (بسته به مقیاس/هزینه انرژی).
- جزئیات: سنسورهای دمای کویل/فشار برای پایان دیفراست دقیق.
دیفراست اواپراتور: روش‌ها و مقایسه
چهار روش رایج دیفراست عبارت‌اند از: المنت الکتریکی، هاتگاز، آب گرم و هوایی. انتخاب روش تابع دمای اتاق، انرژی، پیچیدگی کنترل و مقیاس است.
| روش | کاربرد اصلی | مزایا | ملاحظات/معایب |
|---|---|---|---|
| المنت الکتریکی | زیرصفر کوچک/متوسط | ساده و سریع؛ کنترل آسان | مصرف برق؛ گرمایش ناخواسته در دیفراست‌های طولانی |
| هاتگاز | زیرصفر صنعتی | OPEX کمتر، سرعت بالا | کنترل/لوله‌کشی پیچیده، CAPEX بالاتر |
| آب گرم | بالای صفر | سریع با انرژی کمتر از المنت | افزایش RH؛ محدود در زیرصفر |
| هوایی | بالای صفر | بسیار ساده و کم‌هزینه | کند، غیرموثر در یخ شدید |
تفاوت اواپراتور زیرسقفی و دیواری
| معیار | زیرسقفی | دیواری |
|---|---|---|
| توزیع هوا | یـکنواخت در حجم زیاد | موضعی‌تر، محدوده کوچک |
| فضای نصب | نیاز به ارتفاع/دسترسی سرویس | مناسب سقف کوتاه، نصب سریع |
| کاربرد | سالنهای بزرگ و زیرصفر | اتاقهای کوچک/بالای صفر |
| هزینه | بیشتر | اقتصادی‌تر |

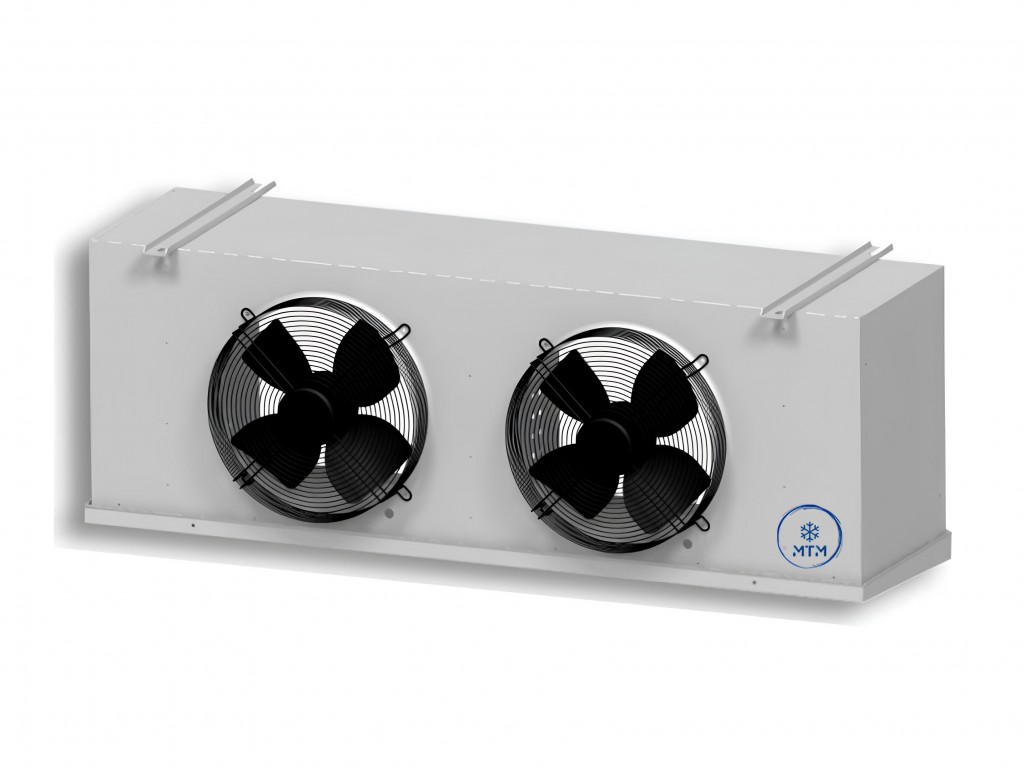

روش کار اواپراتور سقفی (Ceiling Unit Cooler)
فن‌ها هوای اتاق را مکش و از روی کویل فیندار عبور می‌دهند؛ مبرد کم‌فشار گرما را جذب و تبخیر میشود؛ هوای سرد دوباره دمیده می‌گردد. کنترل دما با ترموستات و پایان دیفراست با سنسور دمای کویل/فشار انجام میشود. آب دیفراست به تشتک گرم‌شونده هدایت و خارج میشود.
راهنمای سریع طراحی (پارامترهای کلیدی)
| پارامتر | بالای صفر | زیرصفر | توضیح |
|---|---|---|---|
| ΔT کویل–اتاق | ۴–۶K | ۸–۱۲K | بهینه بین ظرفیت و یخزدگی |
| سرعت هوای خروجی | کم–متوسط | متوسط–بالا | جلوگیری از خشک‌شدن یا لایه مرزی ضخیم |
| RH هدف | ۸۵–۹۵٪ | نامرتبط (محصول منجمد) | حفظ کیفیت و وزن محصول |
| دیفراست | هوایی/آبی/المنت سبک | المنت/هاتگاز | بر اساس انرژی/مقیاس |
نمونه محاسبه: بار برودتی 25 kW در –20°C اتاق → ΔT=10K → انتخاب یونیت‌کولر با ظرفیت 25–28 kW در شرایط نامی سازنده (با ضریب اطمینان)، فن متوسط/بالا، دیفراست هاتگاز یا المنت 4–6 نوبت/روز.
برندهای رایج و جایگاه هر کدام
| برند | کشور | تمرکز | نقاط قوت | ملاحظات |
|---|---|---|---|---|
| Danfoss | دانمارک | فیندار سردخانه‌ای | کیفیت/راندمان | قیمت بالاتر |
| Bitzer | آلمان | صنعتی سنگین | دوام/طراحی دقیق | CAPEX بالا |
| Sabroe | دانمارک | پروژههای خاص | ظرفیتهای بزرگ | دسترسی قطعه دشوارتر |
| Hess | ایتالیا | غذایی/عمومی | قیمت/کیفیت متعادل | کم‌شناخته‌تر از دانفوس |
| Kupper | ترکیه | متوسط‌ظرفیت | اقتصادی، نصب آسان | عمر کمتر از اروپایی‌ها |
| برندهای داخلی | ایران | سردخانه عمومی | خدمات سریع، قطعات در دسترس | راندمان پایینتر از تاپ برندها |
مزایا و معایب کلی اواپراتورها
✅ مزایا:
- سرمایش مستقیم و واکنش سریع به تغییر بار.
- تنوع ظرفیت/ابعاد و نصب (سقفی/دیواری/کانالی).
- قابلیت کنترل رطوبت در بالای صفر با ΔT مناسب.
⚠️ معایب/چالش‌ها:
- یخزدگی فین‌ها و نیاز به دیفراست مؤثر.
- حساسیت به آلودگی فین‌ها → افت انتقال حرارت/فشار هوا.
- پیچیدگی بالاتر در هاتگاز (شیرآلات/کنترل دقیق).
چک‌لیست انتخاب اواپراتور (مهندسی)
- بار برودتی: بر اساس بار محصول، نفوذ، روشنایی، افراد و تهویه تازه محاسبه شود.
- ΔT: بالای صفر ۴–۶K؛ زیرصفر ۸–۱۲K با توجه به RH و یخزدگی.
- دیفراست: توازن CAPEX/OPEX و زمان‌های مجاز توقف را بسنجید.
- نصب: سقفی برای سالنهای بزرگ/زیرصفر؛ دیواری برای اتاقهای کوچک/بالای صفر.
- متریال و پوشش: فین هیدروفیلیک/اپوکسی در محیطهای مرطوب/خورنده.
- خدمات: دسترسی قطعات و تیم سرویس در منطقه پروژه.
نگهداری، سرویس و خطاهای رایج
- شست‌وشوی دوره‌ای فین‌ها و بازبینی فن‌ها/یاتاقان‌ها.
- کالیبراسیون سنسورهای دمای کویل/اتاق و تایمر دیفراست.
- کنترل مبرد (زیربرد/بیش‌برد) و نشتی‌ها؛ بازدید دوره‌ای اتصالات.
- بازبینی تشتک/گرمایش زهکش برای جلوگیری از یخزدگی خروجی.
| عیب | علت محتمل | راهکار |
|---|---|---|
| یخزدگی مداوم | ΔT زیاد، سنسور/تایمر خطا، رطوبت بالا | بازتنظیم ΔT، سرویس دیفراست، مدیریت رطوبت |
| افت ظرفیت | فین کثیف، کمبود مبرد، فن معیوب | شست‌وشو، شارژ استاندارد، تعمیر فن |
| آب‌چکه | یخزدگی زهکش/تشتک | گرمایش زهکش، شیب‌دهی و عایق‌کاری |
جمع‌بندی
انتخاب صحیح نوع اواپراتور (فیندار/پوستهولوله/صفحهای)، شیوه نصب (سقفی/دیواری) و روش دیفراست (المنت/هاتگاز) با تنظیم بهینه ΔT و برنامه نگهداری، کلید دستیابی به ظرفیت پایدار، مصرف انرژی پایین و کیفیت محصول است. تکیه بر برند قابل اعتماد و طراحی مهندسی، ریسک خرابی و هزینه‌های پنهان را کاهش می‌دهد.
سوالات پرتکرار
تفاوت اصلی بالای صفر و زیرصفر چیست؟
بالای صفر به RH بالا و ΔT کم نیاز دارد؛ زیرصفر ΔT بیشتر، یخزدگی و دیفراست قویتر.
دیفراست المنت بهتر است یا هاتگاز؟
کوچک/متوسط: المنت ساده‌تر؛ صنعتی/بزرگ: هاتگاز با OPEX کمتر ولی پیچیده‌تر.
سقفی بهتر است یا دیواری؟
برای سالنهای بزرگ/زیرصفر سقفی؛ برای اتاقهای کوچک/بالای صفر دیواری اقتصادی‌تر است.
چگونه RH را در بالای صفر حفظ کنیم؟
انتخاب فن مناسب، ΔT محدود، دیفراست کمتر و جلوگیری از جریانهای تند.
پوشش ضدخوردگی لازم است؟
در محیط خورنده/مرطوب از فین هیدروفیلیک یا پوشش اپوکسی استفاده کنید.
علت یخزدگی مداوم چیست؟
ΔT زیاد، خرابی سنسور/تایمر دیفراست، رطوبت بالا یا کثیفی فین‌ها.
چه برندهایی مناسب‌اند؟
سنگین: Danfoss/Bitzer/Sabroe — اقتصادی: Hess/Kupper/داخلی با خدمات خوب.
