چیلر MRI و صفر تا صد مگنت ابررسانا
چیلر MRI نقش حیاتی در خنککاری مگنت دستگاه ام‌آر‌آی دارد. این سیستم با کنترل دقیق دما و رطوبت، پایداری میدان مغناطیسی را تضمین کرده و از آسیب به سیم‌پیچ‌ها جلوگیری میکند؛ نصب و اجرای درست آن برای عملکرد ایمن ضروری است.
چیلر MRI و صفر تا صد مگنت ابررسانا
طراحی، نصب، راه‌اندازی، ایمنی و نگهداری
راهنمای مهندسی کامل برای بیمارستان‌ها و پیمانکاران: از آماده‌سازی سایت، شیلدینگ RF، کوئنچ‌لاین، پایپینگ چیلر/گلیکول، تا تست‌های FAT/SAT، راه‌اندازی و نگهداری پیشگویانه
مقدمه | چرا MRI چیلر دارد؟ نقش مگنت ابررسانا و پایداری حرارتی

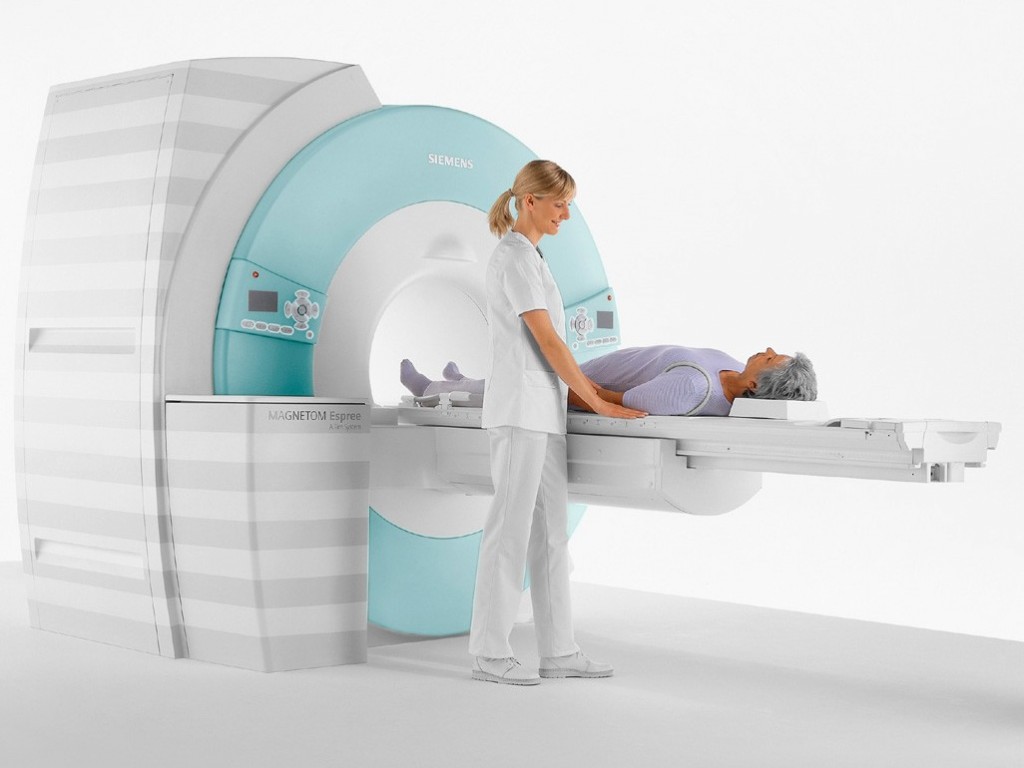

قلب دستگاه MRI یک مگنت ابررسانا است که با میدان‌های چند تسلا کار میکند. برای حفظ ابررسانایی، سیم‌پیچ‌ها در حمام هلیوم مایع (~۴K) قرار دارند و هر افزایش دما می‌تواند به Quench (از دست‌رفتن ابررسانایی) منجر شود. هرچند خود هلیوم، بخش کرایوجنیک را خنک نگه می‌دارد، اما سامانه‌های پیرامونی (کولهد/کریوکولر، کویلهای گرادیان و RF، رک‌های الکترونیک، و مسیر ریکاندِنس هلیوم) ایجاد گرما می‌کنند. اینجاست که چیلر MRI با یک مدار آب/گلیکول، گرمای مازاد را از کول‌هدها و مبدلهای حرارتی می‌گیرد و دمای دقیق (معمولاً 7–12°C) را با نوسان بسیار پایین نگه می‌دارد تا:
- پایداری میدان و کیفیت تصویر حفظ شود (کاهش نویز و اعوجاج).
- مصرف هلیوم و ریسک کوئنچ کاهش یابد (ریکاوری حرارتی مؤثر).
- طول عمر کولهد، پمپها و الکترونیک افزایش پیدا کند.

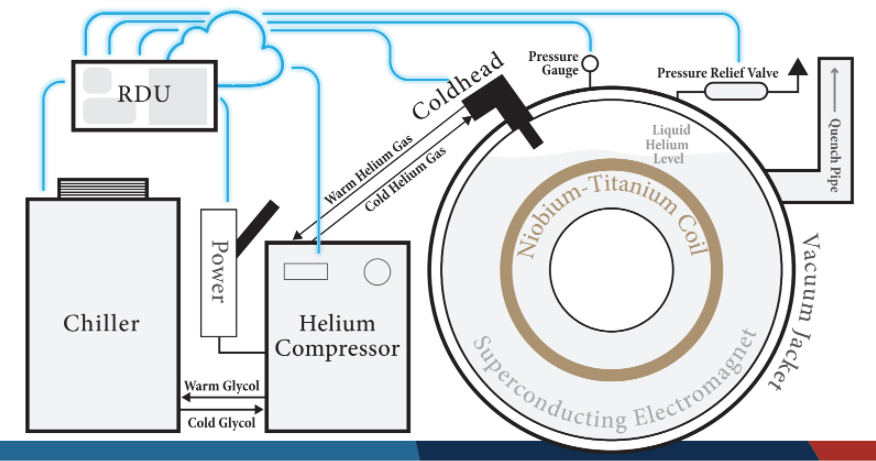

معماری فنی سیستم MRI: مگنت، کرایو، کولهد و حلقه چیلر
- مگنت ابررسانا: سیم‌پیچ NbTi/Nb3Sn در کرایواستات؛ نیازمند محیط ۴K برای صفر شدن مقاومت الکتریکی.
- هلیوم مایع و کولهد: کولهد (۲-Stage) گرمای نفوذی را می‌گیرد و به حلقه آب/گلیکول تحویل میدهد.

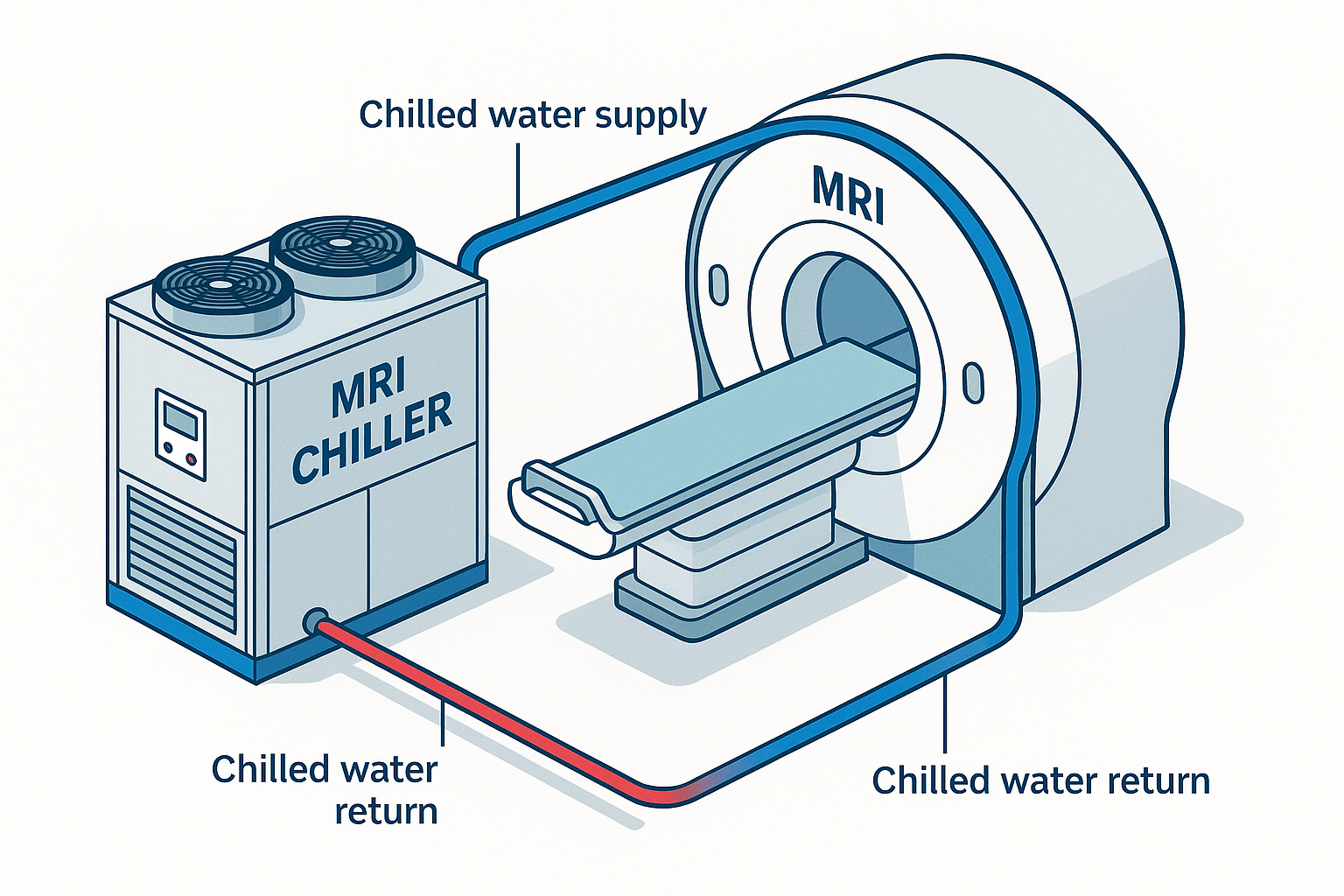

- حلقه چیلر: چیلر هواخنک/آبخنک، پمپ‌های سیرکولاسیون، مبدل صفحه‌ای/شل‌وتیوب، منیفولد، بافر تانک، فیلتر و Expansion.
- HVAC/RF: اتاق اسکن با شیلد RF، کنترل دما/رطوبت (۲۱±۲°C، RH 45–55%) و تهویه مناسب.
- Quench Pipe: مسیر اطمینان فول‌استیل/مس به بیرون ساختمان برای تخلیه امن گاز هلیوم در رخداد کوئنچ.
انواع چیلر MRI و انتخاب مهندسی (Air/Water Cooled, Redundancy)
چیلرهای MRI عموماً هواخنک (نصب Outdoor/Indoor با کندانسور فن‌دار) یا آبخنک (با برج خنککن) هستند. انتخاب به ظرفیت، اقلیم، محدودیت صوتی، و زیرساخت بستگی دارد. برای مراکز حیاتی، N+1 Redundancy (یک ماژول رزرو) توصیه میشود. محدوده خروجی آب معمولاً 7–12°C با تلاطم دمایی <±0.5K است. جنس پایپینگ مدار ثانویه بهتر است استیل/PEX-AL-PEX با عایق ضدتراکم باشد.
جدول نمونه مشخصات چیلرهای مناسب MRI (نمونه مهندسی)
| برند/سری | ظرفیت (kW) | نوع کندانسور | محدوده آب خروجی | کمپرسور | ویژگی کلیدی | کاربرد |
|---|---|---|---|---|---|---|
| HiRef HC Med | 40–180 | هواخنک | 7–12°C (±0.5K) | اسکرال/اینورتر | Redundancy N+1، کنترل BMS | MRI/CT/Angio |
| Trane RTAC | 100–400 | آبخنک | 6–10°C | اسکرو | راندمان بالا، صدای کم | بیمارستانهای بزرگ |
| Carrier AquaSnap | 40–160 | هواخنک | 7–15°C | اسکرال | نصب سریع، اقتصادی | اتاق MRI مستقل |
نصب و اجرا سیستم MRI: صفر تا صد (Site Prep → SAT)
۱) آماده‌سازی سایت و زیرساخت:
- سازه و کف: تحمل بار مگنت/گانتری/رک‌ها، تراز بی‌درز، ضد ارتعاش (Vibration Criteria).
- شیلد RF: اجرای پنل/فویل مسی با درب و فیلترهای نفوذی (Waveguide) برای کابل، آب، هوا، برق.
- برق: تغذیه مجزا با UPS برای سیستم‌های حیاتی، ارتینگ مستقل، هماهنگی با OEM.
- HVAC: دما ۲۰–۲۳°C، رطوبت ۴۵–۵۵%، تعویض هوا و فشار نسبی مناسب.
- Quench Pipe: طراحی و نصب مسیر ایمن تخلیه هلیوم با خروجی سقفی و دیفیوزر، آلارم و دمپر برگشت.
- پایپینگ چیلر: مسیر کوتاه/عایق ضدتراکم، بایپس سرویس، فیلتر Y، شیر یکطرفه، گیج، Air Vent.
۲) نصب مکانیکی MRI و یکپارچه‌سازی چیلر:
- پوزیشن گانتری/مگنت طبق نقشه OEM، رعایت Zone IV و مسیرهای دسترسی.
- نصب کول‌هدها و اتصال به مبدل ثانویه (در صورت نیاز)، رعایت flow direction.
- اتصال حلقه آب/گلیکول چیلر به منیفولد دستگاه، تنظیم دبی (Valve Balancing) و حذف هوای مدار.
- عایق‌کاری حرارتی و بخاربند روی کل مسیر سرد (جلوگیری از کندانس).
۳) راه‌اندازی الکتریکی/کنترلی:
- بررسی فاز، ولتاژ، نشتی زمین، حفاظت‌های MCCB/ELCB.
- پارامتردهی چیلر: setpoint دما، deadband، آلارم High/Low Temp/Flow/Pressure.
- یکپارچه‌سازی BMS/Modbus/BACnet جهت مانیتورینگ، ثبت رویداد و آلارم.
۴) تست و تحویل (FAT/SAT/IQ/OQ):
- Hydrostatic & Leak Test مدار ثانویه؛ تست پمپ، سنسور دما/فشار/فلو.
- راه‌اندازی سرد چیلر، پایش رَمپ دما و پایداری ±0.5K.
- IQ/OQ با OEM: صحت نصب، عملکرد imaging، یکنواختی میدان، نویز RF.
- آموزش اپراتوری و تحویل مستندات (As-built، Manual، PM Plan، ریسک‌کوئنچ).
بهره‌برداری، PM و پایش پیشگویانه
- PM ماهانه: کنترل نوسان دما، لرزش کمپرسور/پمپ، تمیزی کندانسور، کیفیت گلیکول، عملکرد آلارمها.
- فصلی: کالیبراسیون سنسورها، اسیدشویی مبدل (در صورت افت راندمان)، بررسی اینورتِرها.
- سالانه: سلامت Quench Pipe، RF door/fingerstock، هلیوم‌لول با OEM، تست برق اضطراری.
- پایش پیشگویانه: ثبت Trend دما/فشار/دبی/مصرف؛ تشخیص زودرس کاهش ظرفیت یا گرفتگی مدار.
عیب‌یابی رایج (Troubleshooting)
| علامت | علت‌های محتمل | اقدام اصلاحی |
|---|---|---|
| نوسان دمای آب | کمبود دبی، ست‌پوینت غلط، خرابی سنسور | بالانس ولوها، هواگیری، کالیبراسیون سنسور |
| آلارم Low Flow | گرفتگی فیلتر/مبدل، خرابی پمپ | شست‌وشو، تعویض فیلتر، سرویس پمپ |
| Overpressure | انسداد خط، ایراد Expansion | بررسی مسیر برگشت، منبع انبساط |
ایمنی و شرایط محیطی (رطوبت/دمـا/کوئنچ)
- اتاق MRI: دما ۲۰–۲۳°C، رطوبت ۴۵–۵۵% (رطوبت بالا → کندانس/خوردگی، پایین → ESD).
- کوئنچ: سناریونویسی، هشدار صوتی/نوری، تخلیه سریع، آموزش تیم، خروج اضطراری.
- برق اضطراری: تداوم چرخش آب در خاموشی (UPS/ژنراتور) جهت حفاظت کولهد/الکترونیک.
جمع‌بندی
چیلر MRI حلقه حیاتی پایداری حرارتی مگنت و کولهد است. با طراحی درست مدار آب/گلیکول، آماده‌سازی دقیق سایت، اجرای صحیح Quench Pipe، کنترل محیط (دما/رطوبت)، و پایش پیوسته، می‌توان ریسک کوئنچ، افت کیفیت تصویر و خرابی زودهنگام را به حداقل رساند. برای مراکز حساس، Redundancy و مانیتورینگ BMS توصیه میشود.
سوالات پرتکرار
آیا همه MRI ها به چیلر نیاز دارند؟
تقریباً بله؛ برای پایداری کولهد/کریوکولر و دفع گرمای مبدلها. بعضی مدل‌های خاص ممکن است نیاز متفاوتی داشته باشند اما اصل موضوع ثابت است.
دمای بهینه آب چیلر چقدر است؟
معمولاً 7–12°C با پایداری بهتر از ±0.5K؛ طبق دیتاشیت OEM تنظیم کنید.
چرا رطوبت اتاق MRI مهم است؟
رطوبت بالا → کندانس و خوردگی؛ رطوبت پایین → ESD. محدوده 45–55% RH توصیه میشود.
اگر چیلر از کار بیفتد چه میشود؟
افزایش دمای کولهد، ریسک خطا/خاموشی و در بدترین حالت کوئنچ. Redundancy و برق اضطراری حیاتیاند.
مواد لولهکشی مدار ثانویه چه باشد؟
استیل ضدزنگ یا PEX-AL-PEX با عایق ضدتراکم و بخاربند کامل؛ فیتینگ‌های اطمینان‌پذیر و شیرآلات سرویس.
