مبدل‌های صفحه‌ای: کاربردها، انواع و نقش آن‌ها در سیستم‌های تهویه مطبوع

مبدل حرارتی صفحه‌ای چیست؟

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) نوعی مبدل است که از صفحات نازک فلزی (معمولاً استیل ضدزنگ) تشکیل شده است. این صفحات با فاصله‌ای کم در کنار هم قرار می‌گیرند و جریان‌های سیال گرم و سرد را از هم جدا می‌کنند تا انتقال حرارت بین آن‌ها به‌صورت بهینه انجام شود.

اجزای اصلی مبدل‌های صفحه‌ای:

• صفحات حرارتی (Plates) - سطح اصلی تبادل حرارت
• واشرها (Gaskets) - برای آب‌بندی بین صفحات
• قاب ثابت و متحرک (Frame) - نگه‌دارنده صفحات
• پیچ‌های فشاری (Tightening Bolts) - تنظیم فشردگی صفحات
• پورت‌های ورودی و خروجی - برای اتصال به سیستم

انواع مبدل‌های صفحه‌ای

1. مبدل صفحه‌ای واشردار (Gasketed Plate Heat Exchanger)

• متداول‌ترین نوع مبدل صفحه‌ای
• قابل تعمیر و نگهداری آسان با تعویض واشرها
• مناسب برای دما و فشار متوسط (تا 150 درجه سانتی‌گراد و 25 بار)
• کاربرد در صنایع غذایی، دارویی و سیستم‌های HVAC

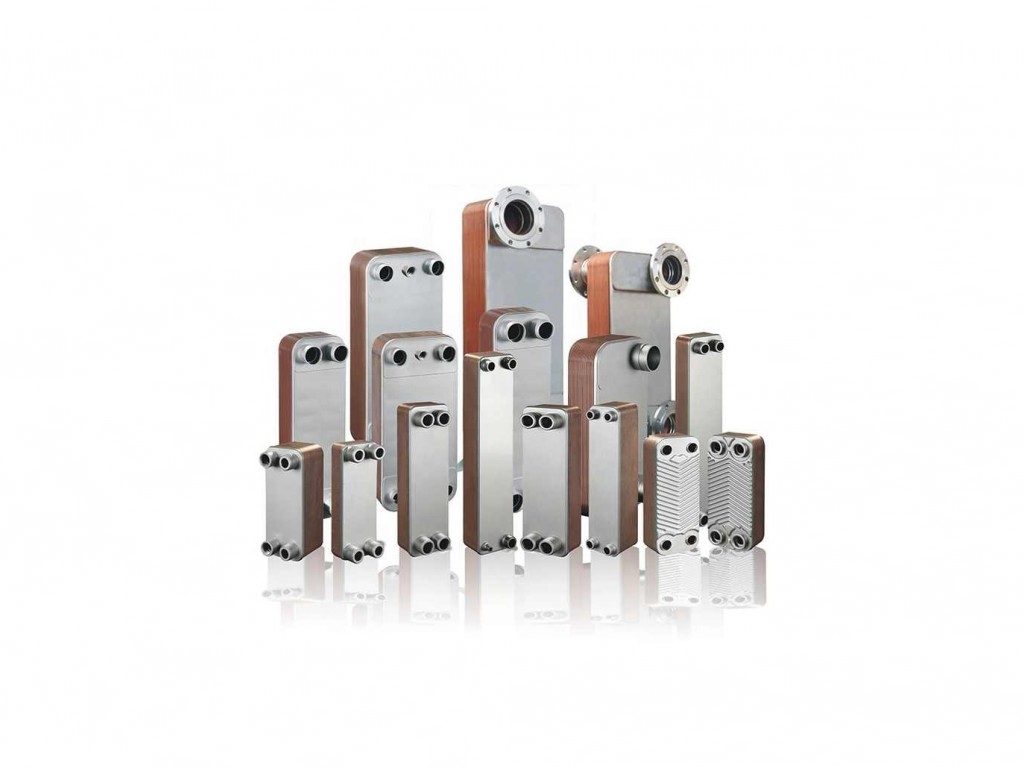

2. مبدل صفحه‌ای لحیم‌شده (Brazed Plate Heat Exchanger)

• صفحات با فلز پرکننده (معمولاً مس یا نیکل) به هم لحیم می‌شوند
• مقاومت بالا در برابر فشار (تا 30 بار) و دما (تا 200 درجه سانتی‌گراد)
• بدون نیاز به واشر، مناسب برای سیستم‌های تبرید
• کاربرد در چیلرها، پمپ‌های حرارتی و سیستم‌های گرمایشی

3. مبدل صفحه‌ای جوش‌خورده (Welded Plate Heat Exchanger)

• صفحات به‌صورت کامل جوش‌کاری می‌شوند
• مناسب برای سیالات خورنده یا دما و فشار بسیار بالا
• غیرقابل تعمیر، اما عمر طولانی‌تری دارد
• کاربرد در صنایع شیمیایی، نفت و گاز

4. مبدل صفحه‌ای نیمه جوش‌خورده (Semi-Welded Plate Heat Exchanger)

• ترکیبی از صفحات جوش‌خورده و واشردار
• یک طرف برای سیال خورنده و طرف دیگر برای سیال معمولی
• تعمیرپذیری نسبی
• کاربرد در سیستم‌های با سیالات متفاوت

کاربرد مبدل‌های صفحه‌ای در چیلرها

1. مبدل صفحه‌ای به‌عنوان اواپراتور (Evaporator)

• وظیفه: تبخیر مبرد (مانند R134a یا R410A) و جذب گرمای سیال (آب یا هوا)
• مزایا:
  • بازده تبخیر بالا به دلیل سطح تماس زیاد
  • کاهش حجم سیستم در مقایسه با اواپراتورهای پوسته و لوله
  • کاهش مصرف انرژی چیلر
  • کنترل بهتر دمای سیال

2. مبدل صفحه‌ای به‌عنوان کندانسور (Condenser)

• وظیفه: تقطیر مبرد داغ و آزادسازی گرمای آن به محیط (آب یا هوا)
• مزایا:
  • انتقال حرارت سریع‌تر نسبت به کندانسورهای سنتی
  • کاهش فضای مورد نیاز برای نصب
  • کاهش مصرف انرژی در چیلرهای تراکمی
  • عملکرد بهتر در شرایط بار جزئی

مقایسه با مبدل‌های پوسته و لوله

جمع‌بندی و نتیجه‌گیری

مبدل‌های صفحه‌ای به‌عنوان یکی از پیشرفته‌ترین تجهیزات تبادل حرارتی، نقش حیاتی در سیستم‌های تهویه مطبوع و چیلرها ایفا می‌کنند. استفاده از آن‌ها به‌عنوان اواپراتور یا کندانسور باعث افزایش راندمان، کاهش مصرف انرژی و صرفه‌جویی در فضای نصب می‌شود.

انتخاب نوع مناسب مبدل صفحه‌ای (واشردار، لحیم‌شده یا جوش‌خورده) به عوامل زیر بستگی دارد:

• شرایط عملیاتی (دما، فشار)
• نوع سیال (خورندگی، ویسکوزیته)
• نیاز به تعمیر و نگهداری
• محدودیت‌های فضایی
• بودجه پروژه

امیدواریم این مقاله اطلاعات جامعی درباره مبدل‌های صفحه‌ای ارائه کرده باشد. برای انتخاب بهترین نوع مبدل صفحه‌ای برای کاربرد خاص خود، با کارشناسان فنی مشورت نمایید.
