راهنمای کامل انتخاب شیر انبساط برای چیلرهای تراکمی
راهنمای کامل انتخاب شیر انبساط برای چیلرهای تراکمی
در سیستم‌های تبرید و تهویه مطبوع، یکی از حیاتی‌ترین قطعاتی که نقش کلیدی در کنترل فرآیند تبرید ایفا می‌کند، شیر انبساط است. این قطعه به‌ظاهر ساده، وظیفه بسیار مهمی در تنظیم جریان مبرد ورودی به اواپراتور دارد و به صورت مستقیم در راندمان و پایداری عملکرد چیلر تأثیر می‌گذارد.
در این مقاله با نگاهی جامع به ساختار و عملکرد شیر انبساط، انواع مختلف آن، مزایا و معایب هر نوع، روش انتخاب شیر مناسب و نکات اجرایی نصب می‌پردازیم. همچنین از برندهای معتبر جهانی و نرم‌افزارهای انتخاب فنی نیز یاد خواهیم کرد. با این راهنمای کامل، شما قادر خواهید بود مناسب‌ترین شیر انبساط را برای سیستم سرمایشی خود انتخاب کنید.
شیر انبساط چیست و چگونه کار می‌کند؟

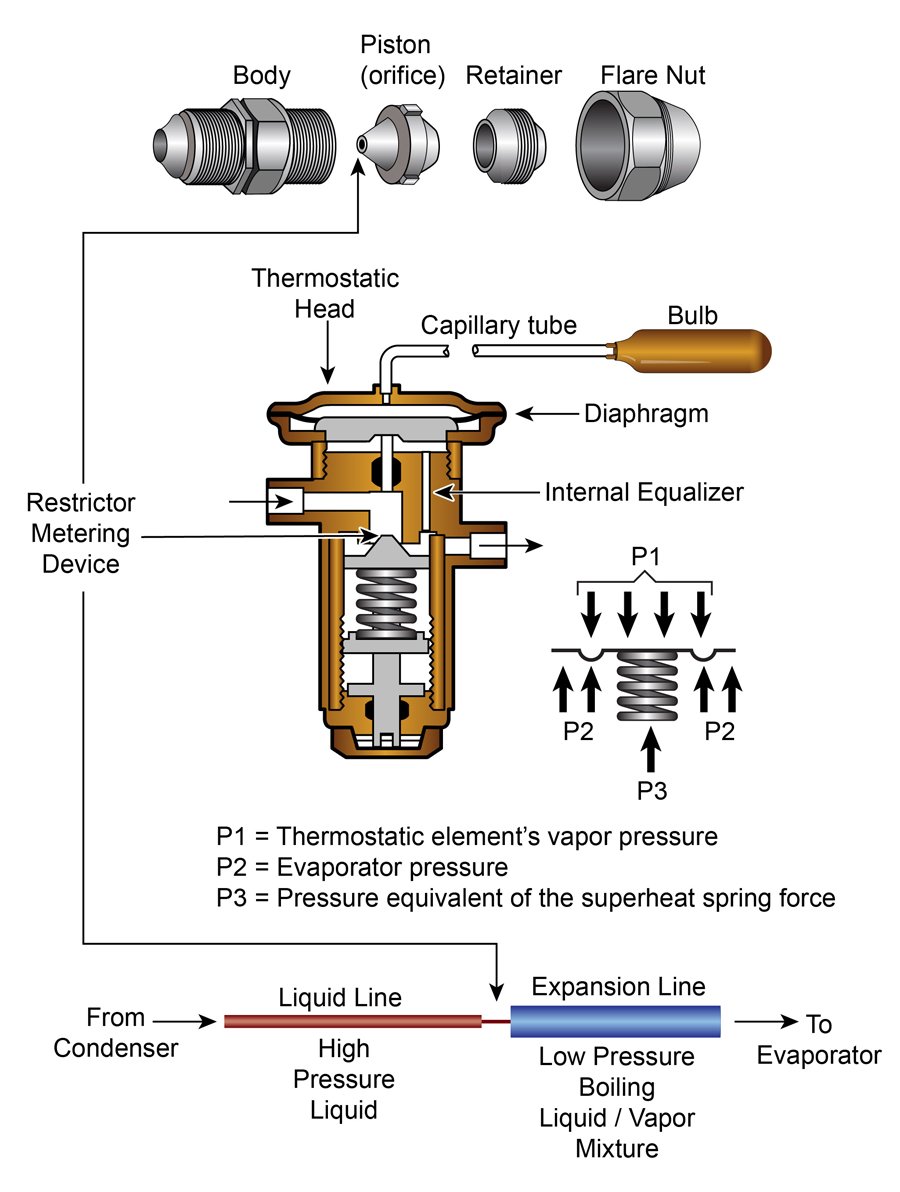

شیر انبساط یا Expansion Valve دستگاهی است که جریان مبرد را کنترل می‌کند تا در نقطه صحیح و با فشار مناسب وارد اواپراتور شود. این قطعه با کاهش ناگهانی فشار مبرد، باعث تبخیر آن و جذب گرما از محیط میشود. در چیلرهای تراکمی، عملکرد صحیح شیر انبساط مستقیماً بر دمای خروجی، راندمان سیستم، جلوگیری از برگشت مایع به کمپرسور و ثبات در عملکرد سیستم اثرگذار است.
انواع شیر انبساط و تفاوت‌های آن‌ها
انواع مختلفی از شیرهای انبساط در بازار وجود دارد که هرکدام بسته به نوع سیستم و نیاز فنی کاربرد دارند:

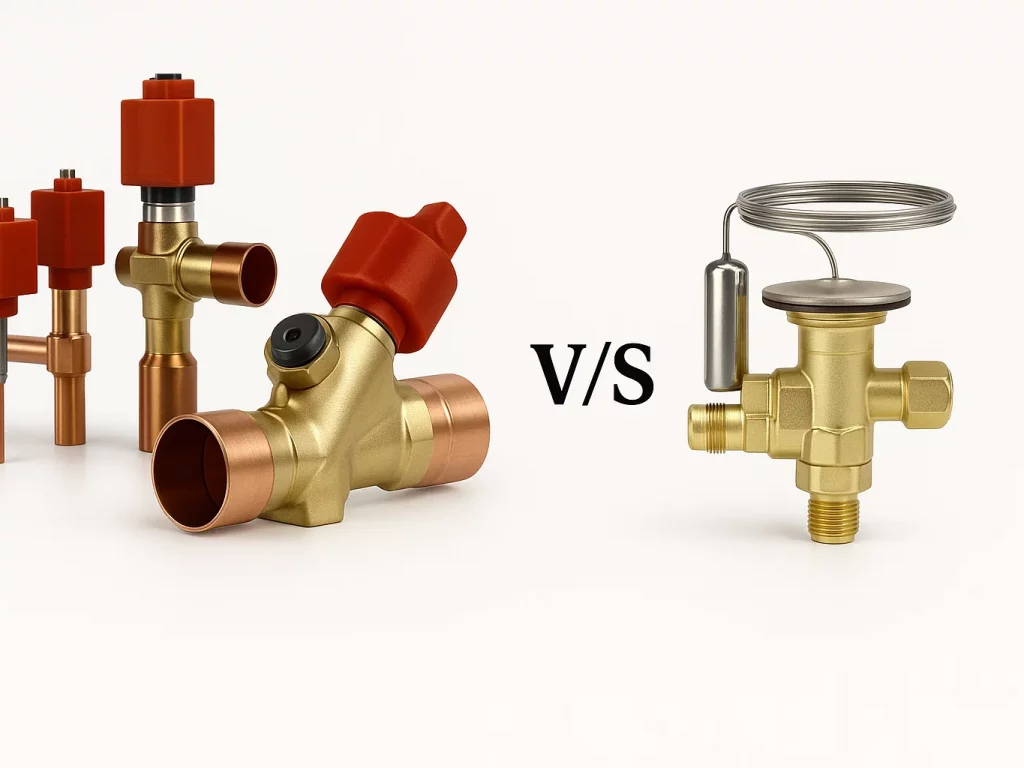

- ✔ شیر انبساط ترموستاتیکی (TXV): عملکرد آن بر اساس دمای سوپرهیت است و به‌طور خودکار دبی مبرد را تنظیم می‌کند.
- ✔ شیر انبساط الکترونیکی (EEV): توسط کنترلرهای دیجیتال و سنسور فشار/دما مدیریت میشود و دقت بسیار بالایی دارد.
- ✔ شیرهای کاپیلاری (Capillary Tubes): ساختاری ساده و بدون کنترل‌کننده دارند و در سیستم‌های کوچک استفاده می‌شوند.

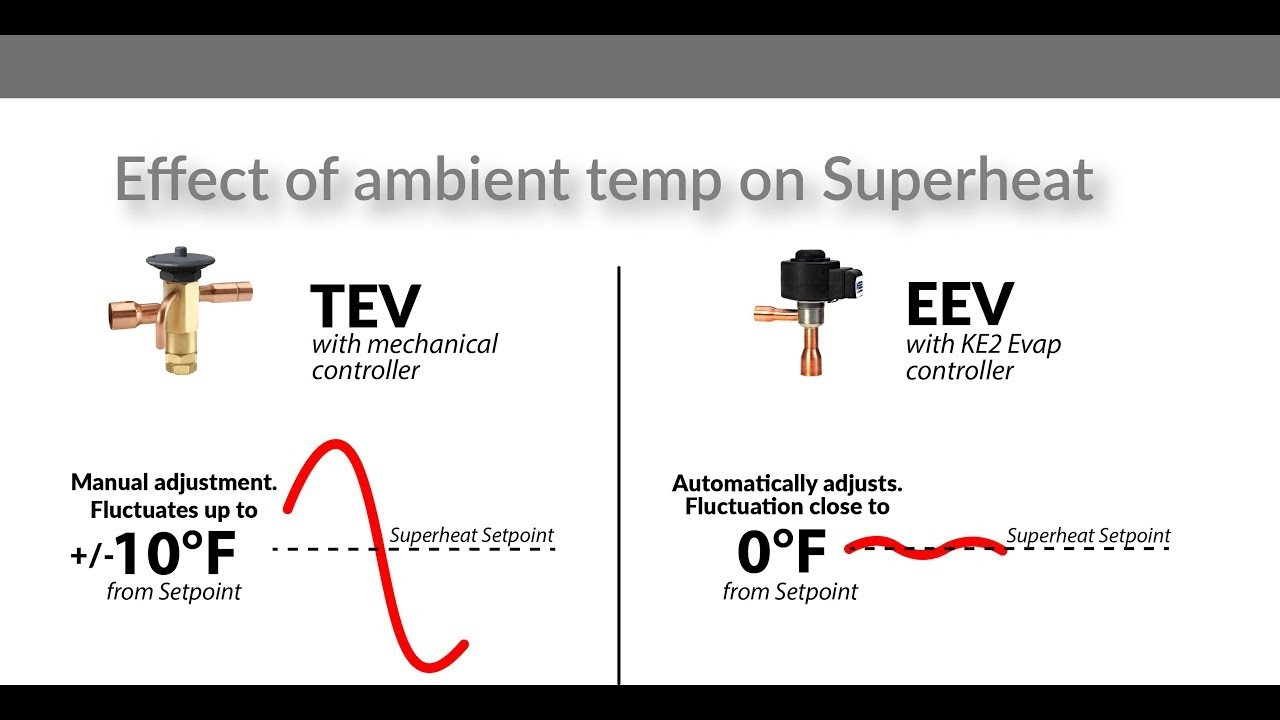

مزایا و معایب هر نوع شیر انبساط
در جدول زیر ویژگی‌های کلیدی هر نوع شیر انبساط را مشاهده می‌کنید:
| نوع شیر | مزایا | معایب | کاربرد |
|---|---|---|---|
| ترموستاتیکی (TXV) | سادگی در نصب، کنترل خوب سوپرهیت | دقت محدود، نیاز به تنظیمات مکانیکی | چیلرهای متوسط و سنتی |
| الکترونیکی (EEV) | دقت بالا، کنترل هوشمند، مناسب سیستم‌های متغیر | هزینه بیشتر، نیاز به کنترلر و برق | چیلرهای اینورتر، سیستم‌های حساس |
| کاپیلاری | قیمت پایین، بدون نیاز به کنترلر | عدم کنترل دقیق، ثابت بودن دبی | مینی چیلر، یخچال‌های خانگی |
چه فاکتورهایی در انتخاب شیر انبساط مهم‌اند؟
- ✔ نوع مبرد: هر شیر برای مبرد خاصی طراحی میشود (مثلاً R22، R134a، R410A).
- ✔ ظرفیت تبرید سیستم: با توجه به ظرفیت (kW یا TR) باید سایز شیر انبساط انتخاب شود.
- ✔ نوع چیلر: چیلرهای هواخنک یا آب‌خنک نیاز به انتخاب مناسب دارند.
- ✔ شرایط کاری و بار حرارتی: پایداری سیستم، بار جزئی، تغییرات بار.
- ✔ قابلیت تنظیم و دقت کنترل: برای سیستم‌هایی با نیاز دقیق، EEV گزینه بهتری است.
محاسبه ظرفیت و انتخاب سایز شیر
برای انتخاب دقیق سایز شیر، باید از جداول شرکت‌های سازنده استفاده کنید که معمولاً شامل پارامترهای زیر هستند:
- ✔ دمای تبخیر و دمای مایع ورودی
- ✔ فشار اشباع و سوپرهیت هدف
- ✔ دبی مبرد (kg/h)
نرم‌افزارهای انتخاب شیر انبساط
برای انتخاب دقیق و سریع، میتوان از نرم‌افزارهایی مثل Danfoss CoolSelector2، Sporlan App، یا CAREL Selection Tool استفاده کرد. این نرم‌افزارها اطلاعات دمایی، نوع مبرد و شرایط کاری را دریافت کرده و مدل مناسب را پیشنهاد می‌دهند.
برندهای معتبر شیر انبساط در بازار ایران
- ✔ Danfoss: کیفیت عالی، موجودی بالا، مدل‌های متنوع (T2، TE2، ETS)
- ✔ Sporlan: تنوع سایز و ساخت آمریکا
- ✔ Sanhua: اقتصادی و مناسب سیستم‌های صنعتی
- ✔ Carel: در حوزه شیرهای الکترونیکی بسیار دقیق
نکات اجرایی مهم در نصب شیر انبساط
- ✔ محل نصب سنسور حرارتی بسیار مهم است (در TXV روی لوله ساکشن نزدیک خروجی اواپراتور)
- ✔ لوله سنسور باید با عایق مناسبی پوشانده شود
- ✔ جهت نصب و فلوی مبرد رعایت شود
- ✔ قبل از نصب فیلتر درایر و شیر انبساط حتما سیستم تخلیه و وکیوم شود
جمع‌بندی
شیر انبساط اگرچه قطعه‌ای نسبتاً کوچک در سیستم تبرید است، اما انتخاب درست آن می‌تواند تفاوت بزرگی در عملکرد سیستم ایجاد کند. شناخت انواع شیرها، تطبیق آن‌ها با شرایط پروژه، استفاده از برندهای معتبر و رعایت نکات نصب، کلید موفقیت در بهره‌برداری بلندمدت از چیلرهای تراکمی است.
