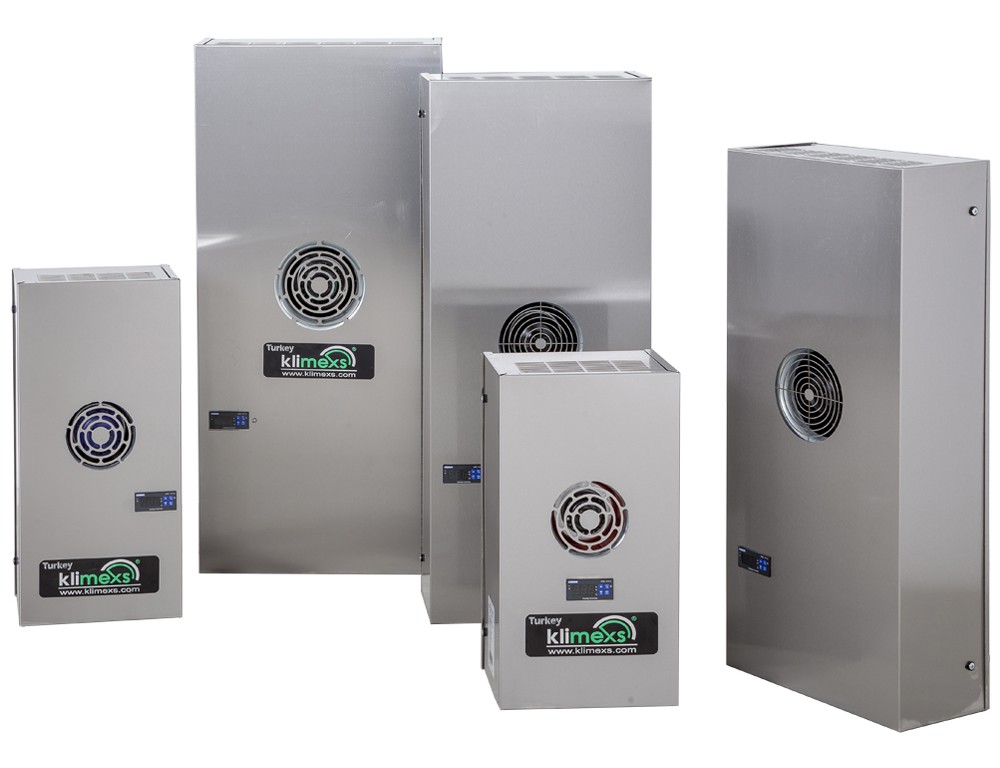

❄️ کولر تابلو برق چیست و چرا استفاده از آن ضروری است؟

✅ مقدمه

در محیط‌های صنعتی، دمای بالا می‌تواند دشمن اصلی تجهیزات الکترونیکی باشد. تابلوهای برق، به‌ویژه آن‌هایی که شامل قطعات حساسی مانند PLC، اینورتر، کنترلر و ماژول‌های ارتباطی هستند، در برابر گرما آسیب‌پذیرند. اینجاست که کولرهای تابلو برق وارد عمل می‌شوند؛ تجهیزاتی که برای محافظت، پایداری و طول عمر بالاتر تجهیزات الکتریکی طراحی شده‌اند.

❄️ کولر تابلو برق چیست؟ محاسبات آنلاین ظرفیت

کولر تابلو برق (Electrical Panel Air Conditioner) یک سیستم سرمایشی کوچک و صنعتی است که برای کنترل دمای داخل تابلوهای برق بسته استفاده می‌شود. عملکرد اصلی آن جلوگیری از افزایش بیش از حد دمای داخل تابلو، خروج رطوبت اضافی و حفظ شرایط پایدار محیطی برای عملکرد صحیح تجهیزات است.

 انواع کولر تابلو برق

1. کولر کمپرسوری (Compressor Based)

• مشابه کولرهای گازی کوچک

• مناسب برای محیط‌هایی با دمای بالا یا بار حرارتی زیاد

• استفاده از گاز مبرد مانند R134a

2. کولر ترموالکتریک (Peltier Based)

• مناسب برای تابلوهای کوچک با مصرف کم

• بدون قطعه مکانیکی متحرک، صدای کم

• مصرف انرژی پایین ولی ظرفیت محدود

3. مبدل حرارتی (Heat Exchanger)

• انتقال حرارت بدون ورود هوا از بیرون

• مناسب برای محیط‌های با هوای آلوده یا مرطوب

4. تهویه با فن (Fan Ventilation)

• اقتصادی و ساده

• فقط زمانی مفید است که دمای محیط از دمای داخل تابلو پایین‌تر باشد

 چرا استفاده از کولر تابلو برق مهم است؟

• جلوگیری از داغ شدن قطعات حساس

• افزایش طول عمر تجهیزات

• کاهش احتمال خرابی و توقف تولید

• صرفه‌جویی در هزینه‌های نگهداری

• کمک به پایداری عملکرد PLC، درایو، کنترلر و ماژول‌ها

 روش محاسبه ظرفیت سرمایش کولر تابلو برق

یکی از مهم‌ترین مراحل انتخاب کولر تابلو برق، تعیین ظرفیت سرمایش مورد نیاز بر حسب وات (W) یا BTU/h است.

محاسبه آنلاین ظرفیت مورد نیاز

قابل توجه :

محاسبات آنلاین ظرفیت کولر تابلو بر اساس مدل تجربی و استاندارد صنعتی انجام شده و نتایج به صورت تقریبی برای انتخاب اولیه استفاده می‌شود.

فرمول پایه:

Q: کل ظرفیت مورد نیاز (W)
Qd: گرمای ناشی از تجهیزات داخل تابلو
Qs: گرمای ورودی از محیط اطراف

1. محاسبه گرمای داخلی (Qd)

هر تجهیز داخل تابلو برق (مثلاً PLC، اینورتر، رله و...) مقداری گرما تولید می‌کند. این گرما معمولاً در دیتاشیت دستگاه‌ها بر حسب وات مشخص شده است.

مثال:

• PLC: 30W

• درایو: 150W

• سایر تجهیزات: 70W
  ➤ مجموع Qd = 250 وات

2. محاسبه گرمای خارجی (Qs)

گرمای منتقل‌شده از محیط بیرون به داخل تابلو بستگی به موارد زیر دارد:

• دمای محیط بیرونی

• مساحت سطح تابلو

• نوع نصب (دیواری، سقفی، محیط بسته)

• رنگ و جنس تابلو

فرمول تقریبی برای تابلو فلزی در فضای داخلی:

• A: سطح مؤثر تابلو (متر مربع)

• K: ضریب انتقال حرارت تابلو (حدود 5.5 W/m²·K برای فلز بدون عایق)

• ΔT: اختلاف دمای بیرون و داخل (مثلاً 35 - 25 = 10 درجه)

مثال:
تابلو با سطح 1.5 متر مربع، اختلاف دما 10 درجه:
➤ Qs = 1.5 × 5.5 × 10 = 82.5 وات

نتیجه:

Q = 250 + 82.5 = 332.5 وات
بهتر است حدود 20% به ظرفیت اضافه شود ➤ انتخاب کولری با حداقل ظرفیت 400 وات

? نکات مهم در انتخاب کولر تابلو برق

 کاربردهای کولر تابلو برق

• صنایع خودروسازی

• خطوط اتوماسیون و PLC

• تابلوهای برق متصل به درایوها و اینورترها

• مراکز داده و تجهیزات شبکه

• صنایع غذایی، دارویی و پتروشیمی

• مکان‌های با رطوبت یا دمای بالا مثل گلخانه‌ها یا سالن‌های تولید
