نظافت استخر با رباتیک
2. معرفی مهندسی ربات نظافت استخر AIRROBO PC10

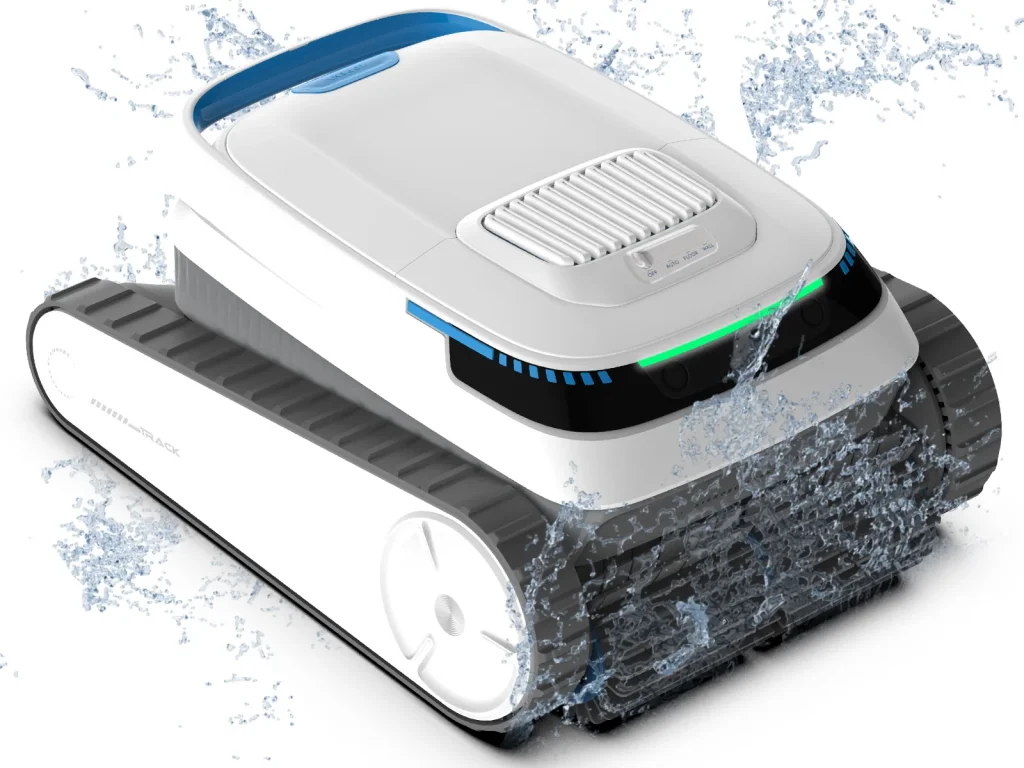

ربات AIRROBO PC10 Pool Cleaner Robot یکی از نسلهای جدید سیستمهای نظافت رباتیک استخر است که با طراحی مستقل از سیستم تصفیه استخر، وظیفه جمعآوری آلودگیهای فیزیکی را بهصورت خودکار انجام میدهد. این دستگاه در دسته Robotic Pool Cleaner – Wireless قرار میگیرد و از باتری داخلی قابل شارژ استفاده میکند.
برخلاف جاروهای متصل به اسکیمر یا پمپ استخر، PC10 دارای مدار مکش مستقل است که شامل موتور، پروانه مکش و فیلتر داخلی میباشد. این ساختار باعث میشود که عملکرد ربات به فشار سیستم هیدرولیکی استخر وابسته نباشد.
استقلال عملکرد ربات از پمپ استخر باعث کاهش افت فشار در مدار فیلتراسیون اصلی و افزایش عمر فیلتر شنی یا کارتریجی میشود.
2-1. ساختار مکانیکی و حرکتی
AIRROBO PC10 از سیستم حرکتی خزندهای (Tracked Drive) استفاده میکند. این نوع سیستم حرکتی بهجای چرخ معمولی، از تسمههای لاستیکی پیوسته بهره میبرد که اصطکاک بیشتری با کف استخر ایجاد میکند و در نتیجه:
- توانایی حرکت روی کف شیبدار را دارد
- قابلیت Wall Climbing فراهم میشود
- پایداری حرکت در حضور جلبک و لایههای لغزنده افزایش مییابد
این طراحی، مشابه ساختار حرکتی رباتهای صنعتی خزنده است و نسبت به سیستمهای چرخدار، عملکرد بهتری در محیط مرطوب دارد.
2-2. سیستم مکش و فیلتراسیون داخلی

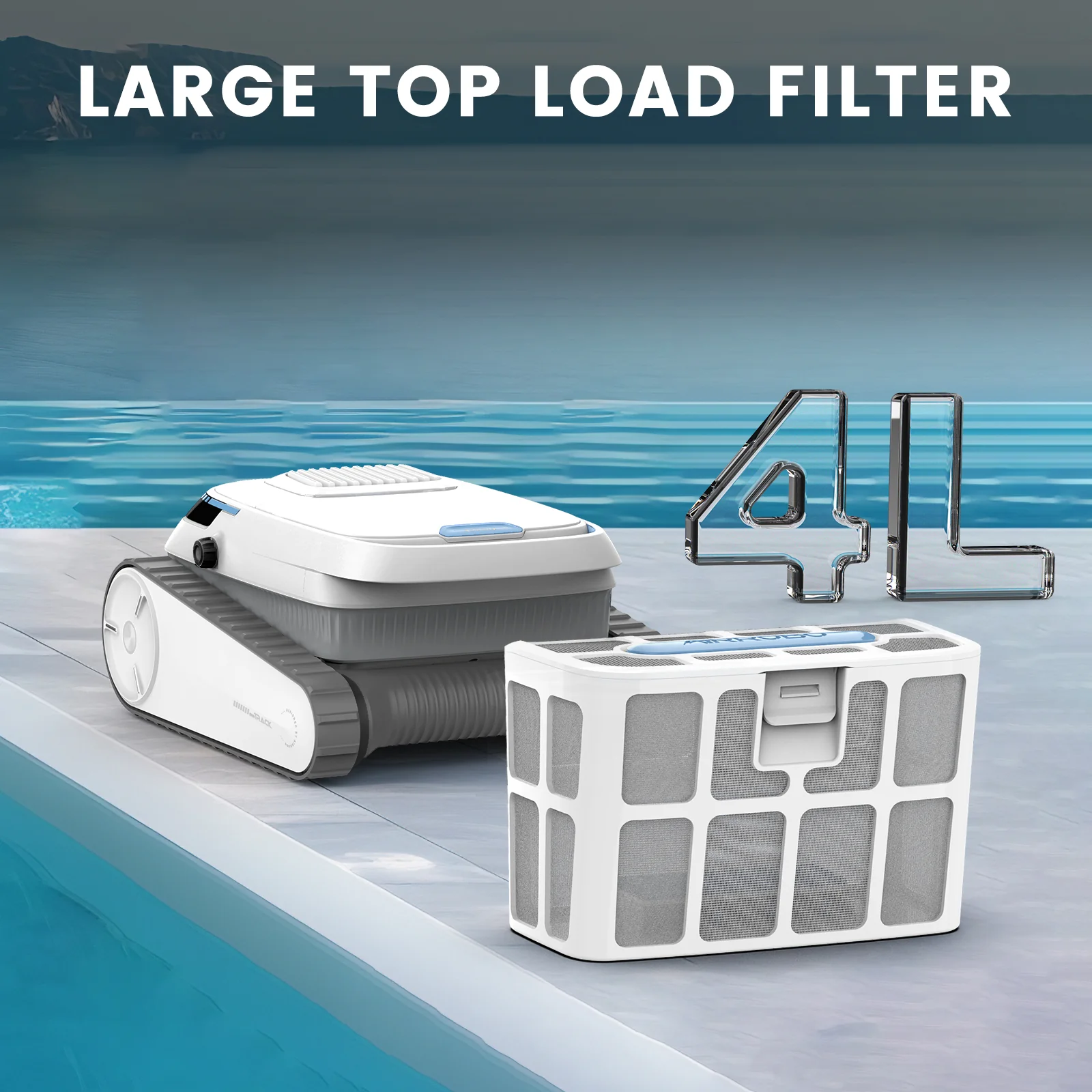

سیستم مکش در AIRROBO PC10 شامل یک موتور الکتریکی ضدآب و یک پروانه سانتریفیوژ کوچک است که جریان آب را از زیر دستگاه به داخل محفظه فیلتر هدایت میکند. این فیلتر:
- قابل شستشو است
- ذرات شن، برگ، مو و جلبک را جذب میکند
- مانع بازگشت ذرات به آب استخر میشود
در این مدل، مسیر جریان آب بهصورت مستقیم از دهانه مکش به محفظه فیلتر طراحی شده است تا افت راندمان هیدرولیکی به حداقل برسد.
2-3. کنترلر الکترونیکی و منطق حرکت
برد الکترونیکی داخلی AIRROBO PC10 وظیفه مدیریت سه زیرسیستم اصلی را بر عهده دارد:
- کنترل موتورهای حرکتی
- کنترل موتور مکش
- مدیریت الگوی حرکت (Navigation Logic)
حرکت ربات بهصورت الگوریتم نیمهتصادفی انجام میشود که باعث پوشش نسبی کل سطح استخر میشود. این روش اگرچه فاقد نقشهبرداری دقیق است، اما برای استخرهای خانگی راندمان قابل قبولی ایجاد میکند.
عدم استفاده از سیستم نقشهبرداری پیچیده باعث کاهش مصرف باتری، کاهش قیمت نهایی دستگاه و افزایش سادگی تعمیرات میشود.
2-4. جدول مشخصات فنی AIRROBO PC10
| پارامتر | مقدار / توضیح |
|---|---|
| مدل | AIRROBO PC10 |
| نوع عملکرد | Robotic Pool Cleaner (بیسیم) |
| سیستم حرکت | Tracked (خزندهای) |
| قابلیت دیوارهنوردی | دارد (Wall Climbing) |
| منبع تغذیه | باتری داخلی قابل شارژ |
| نوع فیلتر | سبد فیلتر قابل شستشو |
| محدوده کاربرد | استخرهای خانگی و نیمهصنعتی |
| کنترل نرمافزاری | کنترل خودکار مسیر حرکت |
2-5. جایگاه AIRROBO PC10 در معماری نظافت استخر
از دید سیستماتیک، AIRROBO PC10 بهعنوان یک ماژول پیشتصفیه مکانیکی عمل میکند. یعنی قبل از آنکه ذرات وارد فیلتر شنی یا کارتریجی شوند، توسط ربات جمعآوری میگردند. این موضوع باعث:
- کاهش دفعات شستشوی فیلتر اصلی
- کاهش مصرف آب در Backwash
- افزایش طول عمر پمپ تصفیه
در بخش ۳ بهصورت کامل ساختار فنی موتور، باتری و سیستم حرکتی ربات بررسی خواهد شد و سپس در بخش ۴ چرخه کاری و تحلیل راندمان تمیزکاری ارائه میشود.
3. تحلیل مهندسی سیستم محرکه، باتری و الگوریتم حرکتی AIRROBO PC10
در این بخش، اجزای اصلی عملکردی ربات نظافت استخر AIRROBO PC10 از دید مهندسی بررسی میشوند. این سه زیرسیستم شامل:
- سیستم محرکه (Motors & Drive System)
- سیستم ذخیره انرژی (Battery System)
- الگوریتم حرکت و پوشش سطح استخر (Navigation Algorithm)
ترکیب صحیح این سه بخش تعیین میکند که ربات تا چه حد بتواند سطح استخر را بهصورت یکنواخت، ایمن و با مصرف انرژی بهینه تمیز کند.
3-1. سیستم محرکه و انتقال نیرو
AIRROBO PC10 از دو موتور مستقل برای حرکت استفاده میکند که هر کدام یک مسیر خزنده (Track) را به حرکت درمیآورند. این ساختار مشابه سیستم حرکتی رباتهای صنعتی خزنده است و مزایای زیر را فراهم میکند:
- کنترل مستقل سمت راست و چپ (Differential Drive)
- امکان چرخش درجا بدون نیاز به شعاع گردش
- افزایش اصطکاک روی کف استخر
انتقال نیرو از موتور به تسمههای خزنده معمولاً از طریق گیربکس داخلی انجام میشود که باعث:
- کاهش سرعت و افزایش گشتاور
- جلوگیری از لغزش روی سطح مرطوب
- افزایش توان بالا رفتن از دیواره استخر
استفاده از دو موتور مستقل باعث میشود ربات بدون نیاز به چرخ فرمان مکانیکی، تنها با تغییر سرعت نسبی موتورها مسیر خود را اصلاح کند.
3-2. سیستم باتری و مدیریت انرژی
ربات AIRROBO PC10 از باتری داخلی قابل شارژ (معمولاً لیتیوم-یونی) استفاده میکند که انرژی لازم برای:
- موتور مکش
- موتورهای حرکتی
- برد کنترل الکترونیکی
را بهصورت همزمان تأمین میکند. مزیت این ساختار این است که ربات:
- کاملاً مستقل از برق شهری کار میکند
- هیچ کابل معلقی داخل استخر ندارد
- ریسک نشتی جریان الکتریکی در آب را حذف میکند
سیستم مدیریت باتری (BMS) وظیفه:
- جلوگیری از شارژ بیش از حد
- جلوگیری از تخلیه بیش از حد
- حفاظت در برابر افزایش دما
حذف کابل برق و استفاده از باتری داخلی، AIRROBO PC10 را برای استخرهای خانگی بسیار ایمنتر از مدلهای سیمدار میکند.

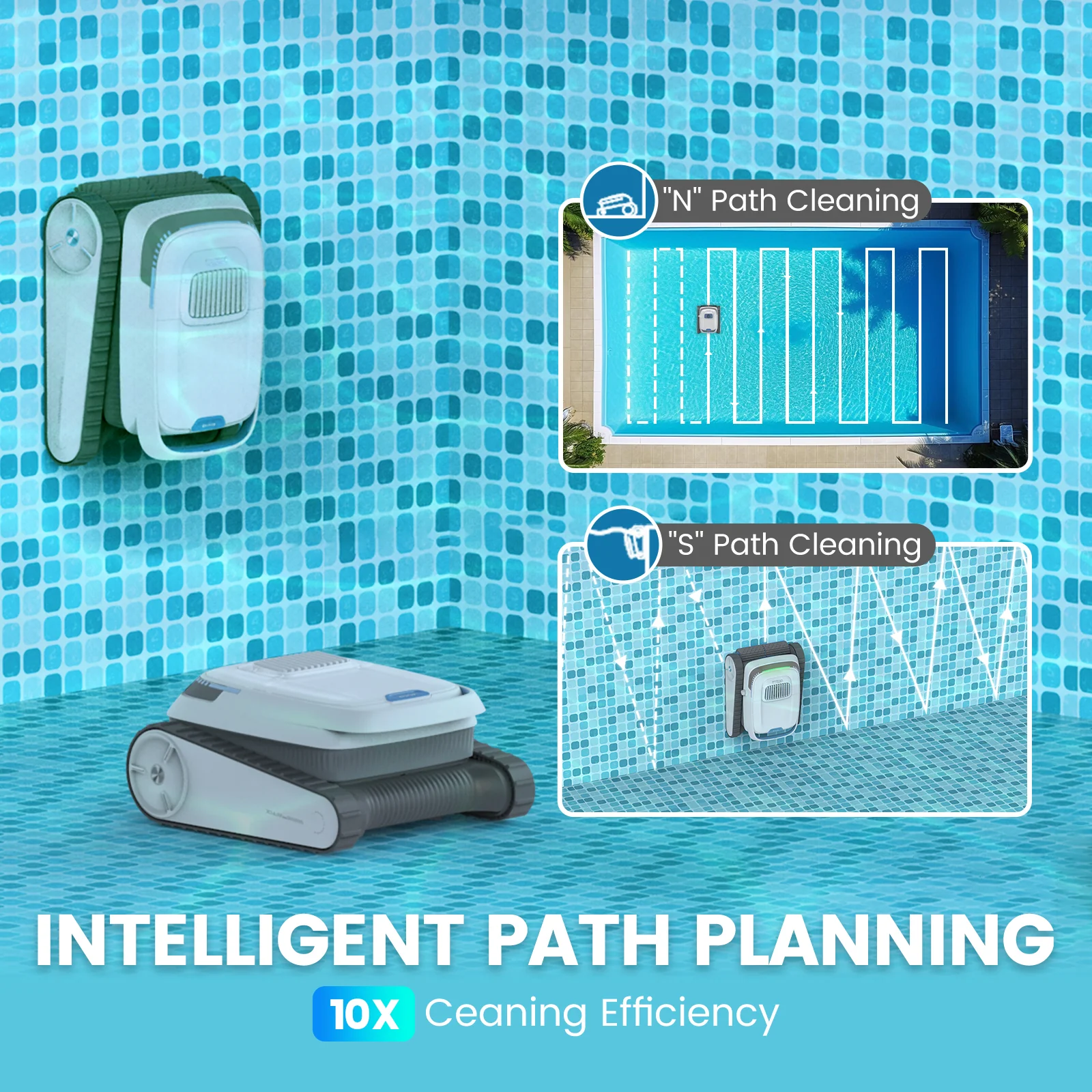

3-3. الگوریتم حرکت و پوشش سطح استخر

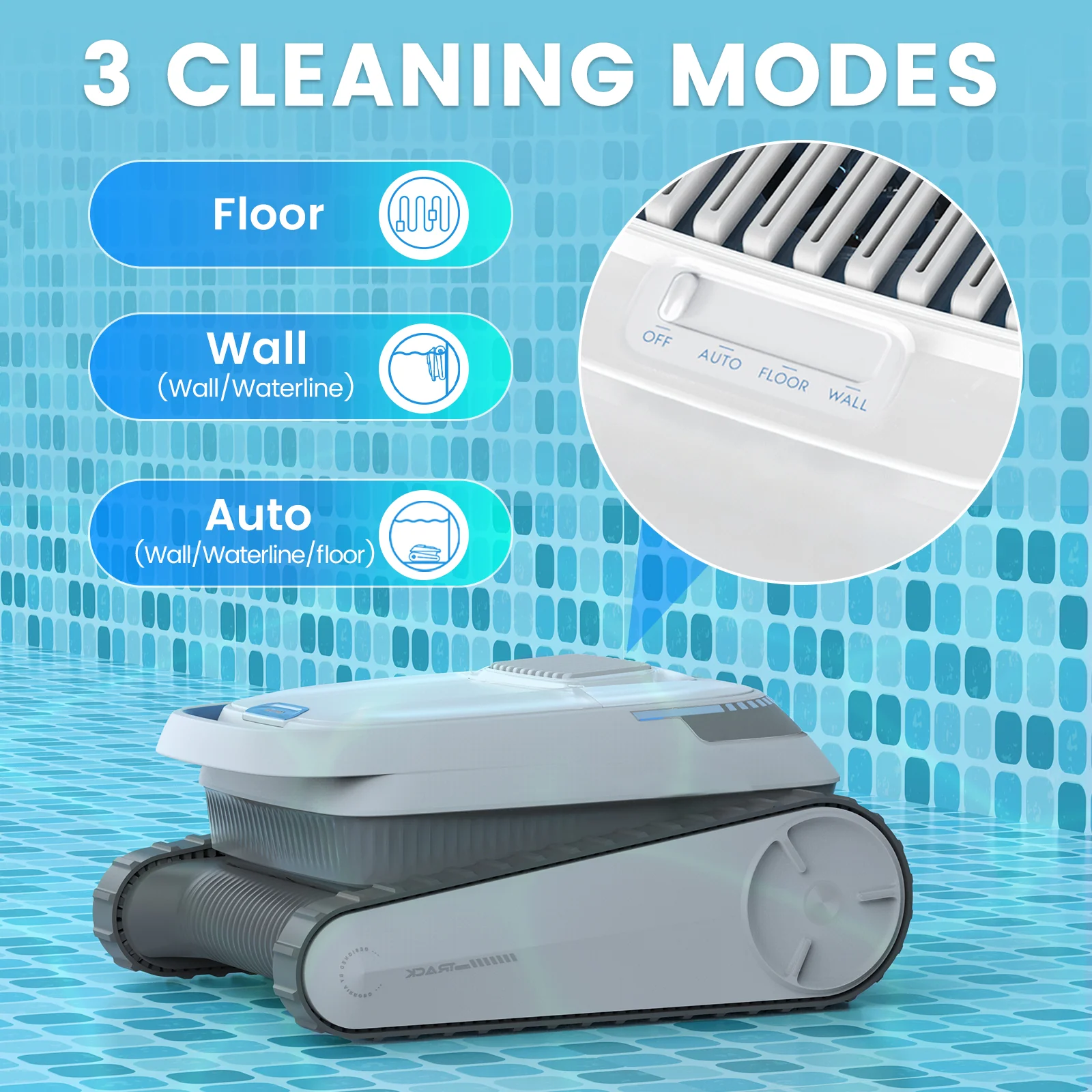

AIRROBO PC10 از الگوریتم حرکتی نیمهتصادفی (Semi-Random Pattern) استفاده میکند. این الگوریتم شامل:
- حرکت خطی روی کف استخر
- برخورد با دیواره و تغییر جهت
- حرکت عمودی روی دیواره (در صورت فعال بودن Wall Climbing)
این الگو باعث میشود ربات در بازه زمانی مشخص، بخش بزرگی از سطح استخر را پوشش دهد بدون اینکه نیاز به نقشهبرداری پیچیده داشته باشد.
برتری این روش نسبت به سیستمهای مبتنی بر نقشهبرداری:
- کاهش مصرف باتری
- کاهش هزینه ساخت دستگاه
- سادگی تعمیرات
نقطه ضعف آن نسبت به سیستمهای پیشرفتهتر این است که:
- هیچ تضمین ۱۰۰٪ برای پوشش کامل تمام نقاط وجود ندارد
- برخی نقاط ممکن است دوبار تمیز شوند و برخی دیرتر

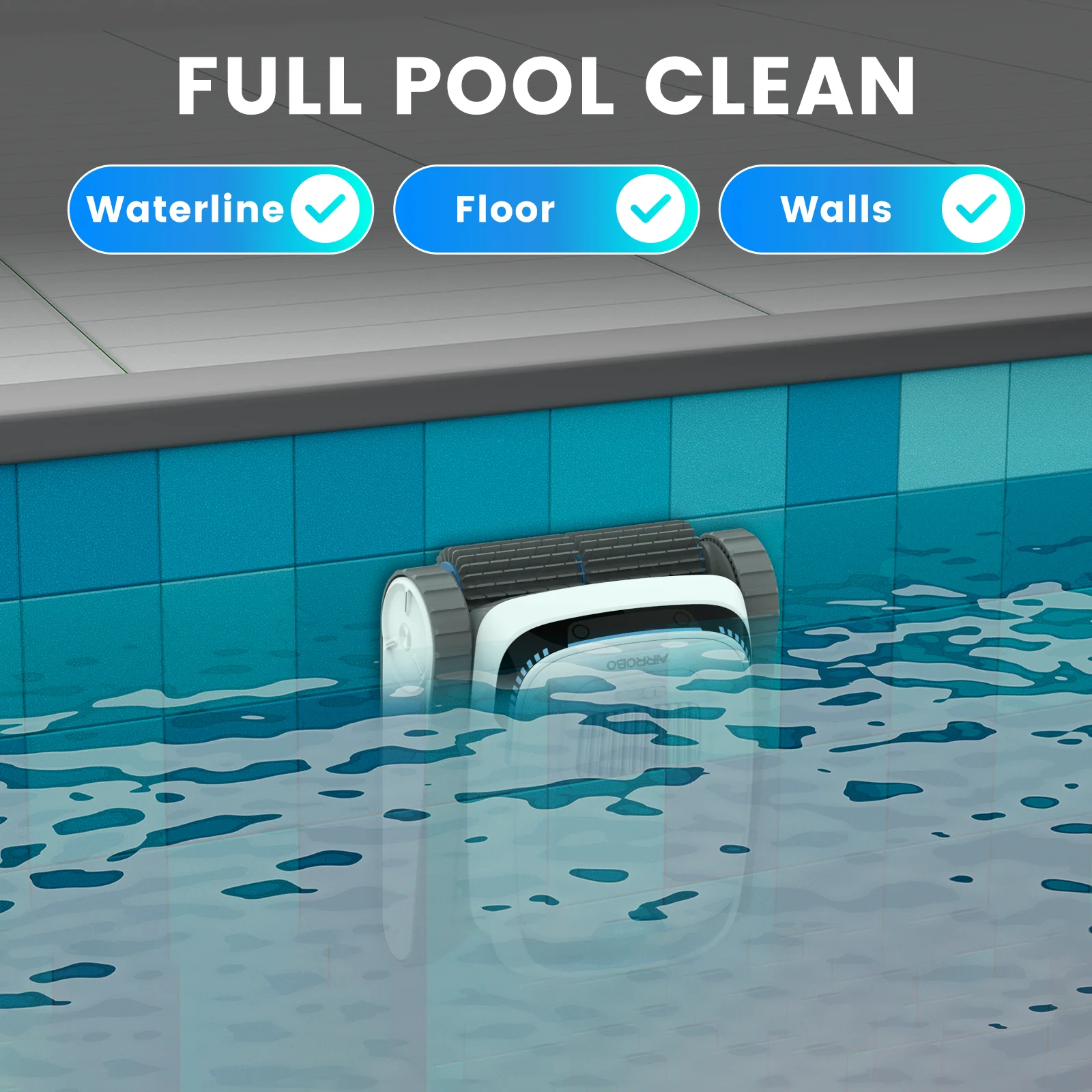

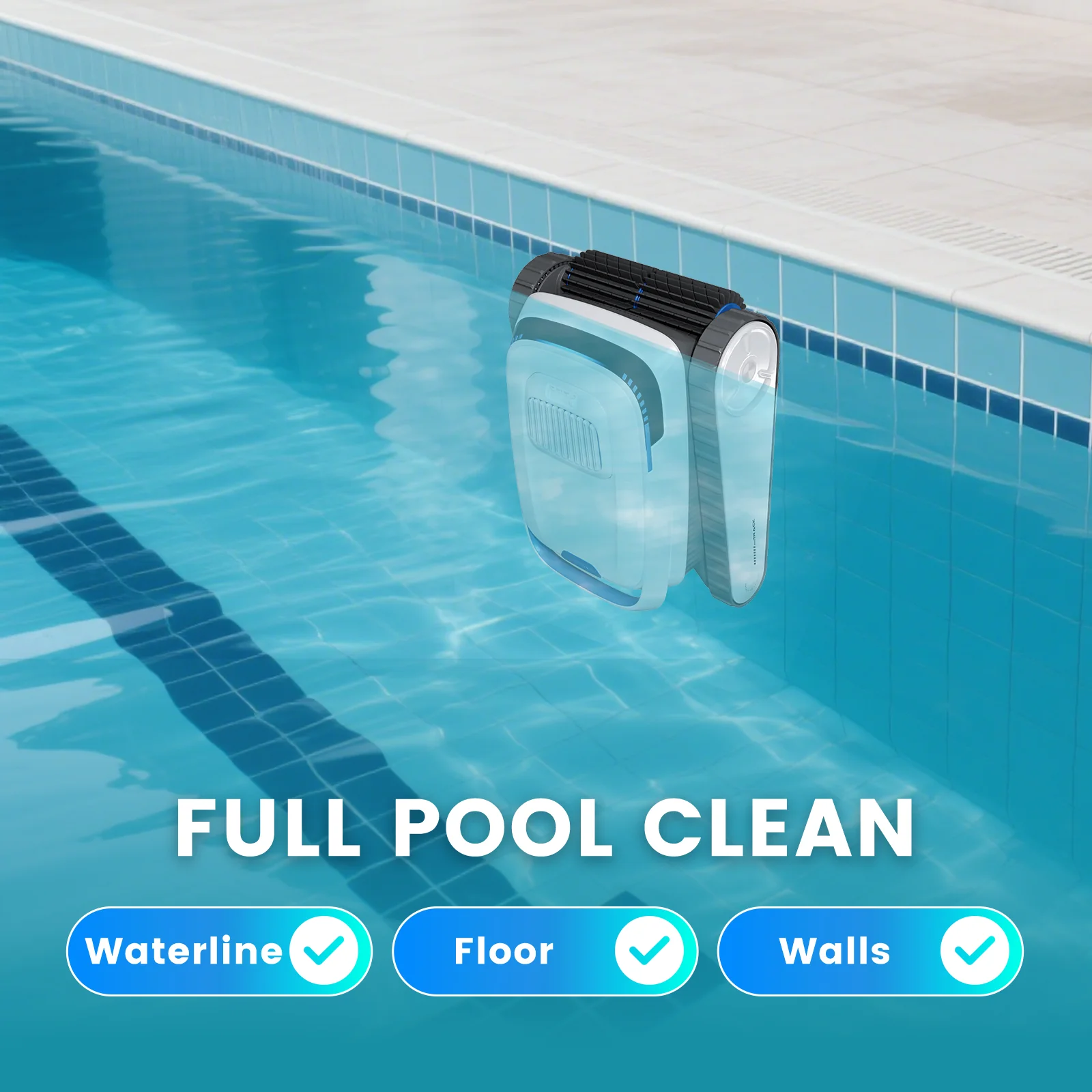

3-4. منطق بالا رفتن از دیواره (Wall Climbing)
برای بالا رفتن از دیواره استخر، ربات باید سه شرط فیزیکی را همزمان تأمین کند:
- نیروی اصطکاک کافی بین تسمه و دیواره
- گشتاور مناسب موتور
- تعادل وزنی مناسب بدنه
در AIRROBO PC10 این سه شرط با ترکیب زیر تأمین میشود:
- تسمههای لاستیکی با سطح تماس زیاد
- گیربکس کاهنده دور با گشتاور بالا
- توزیع جرم در مرکز بدنه
از دید مهندسی مکانیک، این طراحی باعث میشود ربات بتواند نیروی وزن خود را در برابر نیروی شناوری و نیروی لغزش خنثی کند و روی دیواره باقی بماند.
3-5. مزایا و محدودیتهای فنی سیستم حرکتی
- حرکت پایدار روی کف و دیواره
- عدم نیاز به کابل برق
- ساختار ساده و قابل تعمیر
- مصرف انرژی پایین
- فاقد نقشهبرداری هوشمند سهبعدی
- کنترل مسیر با دقت محدود
- وابسته به شرایط سطح استخر (لغزندگی، جلبک)
3-6. نقش این زیرسیستم در کارایی کلی ربات
ترکیب موتورهای خزنده، باتری مستقل و الگوریتم حرکتی ساده باعث شده AIRROBO PC10 در دسته:
Robotic Pool Cleaner اقتصادی با کارایی قابل قبول
قرار بگیرد. این ربات برای کاربرانی مناسب است که:
- استخر خانگی دارند
- به کابلکشی داخل آب علاقه ندارند
- نگهداری ساده میخواهند
در بخش ۴، چرخه کاری ربات، راندمان واقعی نظافت و مقایسه عملی آن با برندهای Dolphin و Hayward بررسی خواهد شد.
4. راندمان واقعی نظافت، مقایسه با Dolphin و Hayward و جمعبندی مهندسی
در این بخش، عملکرد واقعی ربات AIRROBO PC10 در شرایط عملی بررسی شده و سپس با دو برند مرجع بازار یعنی Dolphin و Hayward مقایسه میشود. هدف این تحلیل، انتخاب اقتصادی و مهندسی مناسب برای کاربران خانگی است.
4-1. راندمان واقعی تمیزکاری در استخر خانگی
راندمان تمیزکاری یک ربات استخر به سه عامل اصلی وابسته است:
- قدرت مکش (Suction Power)
- الگوی حرکتی (Coverage Pattern)
- ظرفیت و دقت فیلتر
AIRROBO PC10 با استفاده از:
- مکش پیوسته از کف استخر
- حرکت خزنده روی کف و دیواره
- فیلتر داخلی قابل شستشو
قادر است ذراتی مانند:
- شن و ماسه
- برگهای ریز
- جلبکهای سبک
را بدون نیاز به سیستم فیلتراسیون اصلی استخر جمعآوری کند.
برای استخرهای خانگی کوچک و متوسط، AIRROBO PC10 میتواند تا 80٪ آلودگی کف و دیواره را در یک سیکل کاری جمعآوری کند.
4-2. مقایسه مهندسی با Dolphin و Hayward
برای درک جایگاه AIRROBO PC10، آن را با دو برند مرجع بازار یعنی Dolphin و Hayward مقایسه میکنیم:
| ویژگی | AIRROBO PC10 | Dolphin | Hayward |
|---|---|---|---|
| نوع تغذیه | باتری داخلی | برق مستقیم (سیمی) | برق مستقیم |
| نیاز به کابل در آب | ❌ ندارد | ✔ دارد | ✔ دارد |
| سیستم مسیریابی | نیمهتصادفی | هوشمند نقشهبردار | الگوریتم مسیر ثابت |
| قیمت نسبی | اقتصادی | گران | متوسط رو به بالا |
| مناسب برای | استخر خانگی | استخر حرفهای | استخر عمومی |
Dolphin و Hayward از الگوریتمهای دقیقتر استفاده میکنند اما هزینه، مصرف برق و پیچیدگی بالاتری دارند. AIRROBO PC10 با حذف کابل و باتری داخلی، ایمنی و راحتی کاربر را در اولویت قرار داده است.
4-3. مزایا و معایب AIRROBO PC10
- کاملاً بیسیم (Wireless)
- ایمن در تماس با آب
- هزینه خرید کمتر از برندهای مرجع
- نصب و استفاده ساده
- مناسب استخر خانگی
- فاقد نقشهبرداری هوشمند
- قدرت مکش کمتر از Dolphin
- مناسب استخرهای بسیار بزرگ نیست
4-4. کاربردهای پیشنهادی
- استخرهای خانگی ویلایی
- استخرهای روباز کوچک
- استخرهای بدون سیستم فیلتراسیون پیشرفته
- کاربران نیازمند نظافت سریع و بیدردسر
4-5. سوالات متداول (FAQ)
آیا AIRROBO PC10 جایگزین کامل سیستم تصفیه استخر است؟
خیر، این ربات مکمل سیستم تصفیه است و وظیفه جمعآوری ذرات در کف و دیواره را بر عهده دارد.
برای چه اندازه استخری مناسب است؟
برای استخرهای خانگی کوچک تا متوسط با عمق استاندارد مناسب است.
آیا نیاز به نصب تخصصی دارد؟
خیر، فقط داخل آب قرار داده میشود و بهصورت خودکار شروع به کار میکند.
تفاوت اصلی آن با Dolphin چیست؟
Dolphin سیستم نقشهبرداری پیشرفته دارد اما گرانتر است؛ AIRROBO اقتصادی و بیسیم است.
4-6. جمعبندی نهایی مهندسی
از دید مهندسی، AIRROBO PC10 یک:
Robotic Pool Cleaner اقتصادی با تمرکز بر ایمنی و سادگی کاربری
است که برای استخرهای خانگی گزینهای منطقی محسوب میشود. این مدل:
- جایگزین نیروی انسانی میشود
- زمان نگهداری استخر را کاهش میدهد
- ریسک برقگرفتگی را حذف میکند
برای مشاهده معرفی کلی دستگاه به بخش ۱ و برای مشخصات فنی به بخش ۲ و برای بررسی فنی موتور و باتری به بخش ۳ مراجعه کنید.
