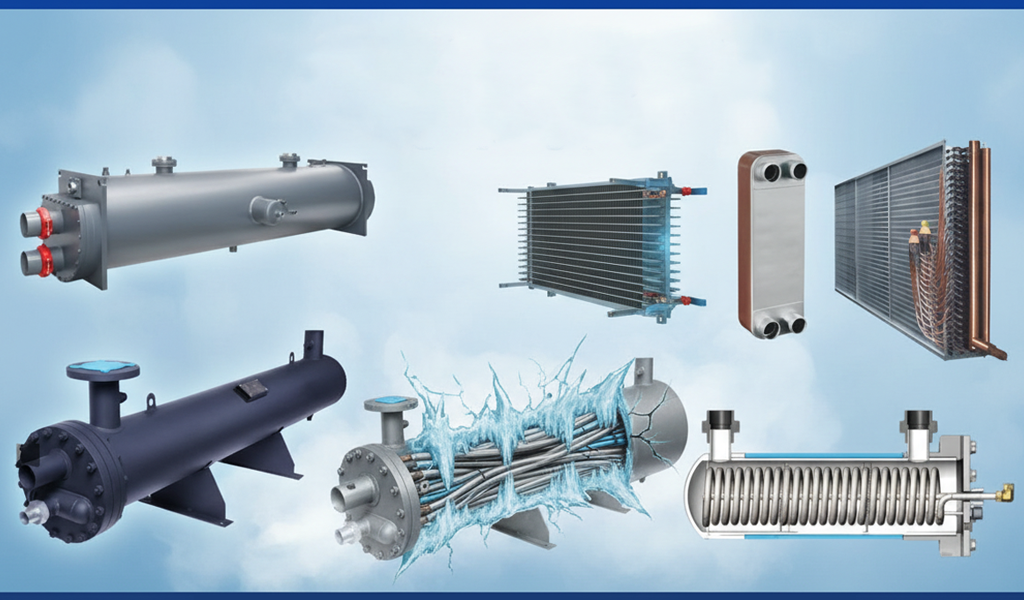

علائم خرابی اواپراتور چیست؟
علائم خرابی اواپراتور چیست؟ بررسی ۱۵ نشانه مهم، روش تست و عیبیابی
اگر سرمایش سیستم کاهش پیدا کرده، اواپراتور یخ میزند یا فشار ساکشن غیرعادی است، قبل از تعویض قطعات این راهنمای کامل را بخوانید.
کلمات کلیدی مرتبط: خرابی اواپراتور، عیب یابی اواپراتور، تست اواپراتور، خرابی اواپراتور چیلر، علت یخ زدن اواپراتور، افت فشار اواپراتور، نشتی اواپراتور، تعمیر اواپراتور، اواپراتور چیلر، فشار ساکشن
علائم خرابی اواپراتور؛ چرا باید آنها را جدی بگیریم؟
اواپراتور یکی از مهمترین اجزای سیکل تبرید است و وظیفه اصلی آن جذب گرمای محیط و انتقال این گرما به مبرد است. در واقع بخش مهمی از فرآیند ایجاد سرمایش در اواپراتور اتفاق میافتد. بنابراین هرگونه اختلال در عملکرد این قطعه میتواند مستقیماً روی ظرفیت سرمایشی، مصرف انرژی، عملکرد کمپرسور و پایداری کل سیستم اثر بگذارد.
یکی از مشکلات رایج در زمان سرویس چیلر، سردخانه، کولرگازی و سایر تجهیزات تبریدی، اشتباه گرفتن خرابی اواپراتور با کمبود مبرد، خرابی شیر انبساط، گرفتگی مدار یا حتی خرابی کمپرسور است. برای مثال، پایین بودن فشار ساکشن بهتنهایی به معنی خراب بودن اواپراتور نیست و باید در کنار دما، سوپرهیت، جریان هوا و وضعیت کویل بررسی شود.
از طرف دیگر، یخزدگی اواپراتور نیز همیشه به معنی کمبود گاز نیست. کاهش جریان هوا، خرابی فن، مشکل در سیستم دیفراست، کثیف بودن کویل یا اختلال در سنسور دما میتواند همین علامت را ایجاد کند.
برای تشخیص دقیق خرابی اواپراتور نباید فقط یک پارامتر را بررسی کرد. ترکیب فشار، دما، سوپرهیت، وضعیت کویل، جریان هوا و عملکرد تجهیزات کنترلی، تصویر دقیقتری از وضعیت سیستم ارائه میدهد.
فهرست مطالب
اواپراتور چگونه کار میکند؟
اواپراتور در بخش کمفشار سیکل تبرید قرار دارد. مبرد پس از عبور از شیر انبساط وارد اواپراتور میشود و در اثر کاهش فشار، شرایط لازم برای تبخیر آن فراهم میشود. مبرد هنگام عبور از اواپراتور گرمای محیط را جذب کرده و از حالت مایع و بخار به سمت بخار شدن کامل حرکت میکند.
در یک سیستم سالم، اواپراتور باید بتواند انتقال حرارت مناسبی انجام دهد و مبرد را به شکل کنترلشده تبخیر کند. اگر جریان هوا کاهش پیدا کند، سطح کویل آلوده شود، مقدار مبرد مناسب نباشد یا شیر انبساط درست عمل نکند، شرایط تبخیر تغییر میکند و عملکرد سیستم تحت تأثیر قرار میگیرد.
انتقال گرمای محیط به مبرد
تبدیل مبرد به بخار
ایجاد شرایط مناسب در خط مکش
۱۵ علامت مهم خرابی اواپراتور
علائم خرابی اواپراتور ممکن است بهصورت کاهش ظرفیت سرمایش، تغییر فشار، یخزدگی، افزایش زمان کار کمپرسور یا تغییر الگوی دمایی کویل ظاهر شوند. در ادامه مهمترین نشانههایی را بررسی میکنیم که هنگام سرویس سیستم باید مورد توجه قرار گیرند.
۱. کاهش محسوس ظرفیت سرمایشی
یکی از اولین نشانههایی که کاربر متوجه آن میشود، کاهش سرمایش است. اگر سیستم قبلاً در مدت مشخصی به دمای موردنظر میرسیده اما اکنون زمان بیشتری برای رسیدن به همان دما نیاز دارد، باید عملکرد اواپراتور بررسی شود.
البته کاهش سرمایش بهتنهایی خرابی اواپراتور را ثابت نمیکند و عواملی مانند کمبود مبرد، آلودگی کندانسور، خرابی فن، تنظیمات کنترلر یا مشکل کمپرسور نیز میتوانند چنین علامتی ایجاد کنند.
۲. یخ زدن سطح اواپراتور
یخزدگی گسترده یا غیرعادی اواپراتور یکی از شناختهشدهترین علائم اختلال در عملکرد سیستم است. زمانی که سطح کویل با یخ پوشانده میشود، عبور هوا کاهش پیدا کرده و انتقال حرارت نیز ضعیفتر میشود. این وضعیت میتواند باعث تشدید مشکل شود.
علت یخزدگی باید مرحلهبهمرحله بررسی شود. کمبود جریان هوا، خرابی فن، آلودگی کویل، مشکل دیفراست، خرابی سنسور و برخی مشکلات مدار مبرد از عوامل احتمالی هستند.
۳. افت فشار ساکشن
کاهش فشار مکش یکی از پارامترهای مهم در عیبیابی سیستم تبرید است. فشار ساکشن پایین ممکن است در اثر کاهش بار حرارتی اواپراتور، کمبود مبرد، گرفتگی مدار، کاهش جریان هوا یا مشکلات تغذیه مبرد ایجاد شود.
به همین دلیل، مشاهده فشار پایین نباید بلافاصله به شارژ گاز منجر شود. ابتدا باید علت افت فشار مشخص شود.
۴. افزایش غیرعادی سوپرهیت
سوپرهیت نشان میدهد بخار مبرد پس از نقطه تبخیر چه مقدار افزایش دما داشته است. سوپرهیت بالا میتواند در شرایطی مانند کمبود مبرد، کاهش تغذیه اواپراتور یا برخی مشکلات انتقال حرارت مشاهده شود.
مقدار مناسب سوپرهیت به نوع سیستم، مبرد، طراحی اواپراتور و شرایط کاری وابسته است؛ بنابراین نباید یک عدد ثابت را برای تمام سیستمها معیار قرار داد.
۵. افزایش زمان کار کمپرسور
وقتی اواپراتور نتواند ظرفیت مورد انتظار را ایجاد کند، سیستم ممکن است برای رسیدن به دمای تنظیمشده مدت بیشتری کار کند. در نتیجه تعداد سیکلهای خاموش و روشن یا زمان کار کمپرسور تغییر میکند.
۶. افزایش مصرف برق
کاهش راندمان انتقال حرارت میتواند باعث افزایش زمان کار کمپرسور شود. در نتیجه مصرف انرژی سیستم نیز افزایش پیدا میکند. اگر افزایش مصرف برق همراه با کاهش سرمایش باشد، بررسی سیکل تبرید و اواپراتور ضروری است.
۷. یخزدگی موضعی کویل
اگر فقط قسمتی از اواپراتور یخ بزند و قسمتهای دیگر شرایط متفاوتی داشته باشند، باید توزیع مبرد، جریان هوا، گرفتگی احتمالی و وضعیت شیر انبساط بررسی شود.
۸. اختلاف دمای غیرعادی در سطح کویل
در یک اواپراتور سالم، الگوی دمایی کویل با توجه به طراحی سیستم باید قابل پیشبینی باشد. اختلاف غیرعادی دما در بخشهای مختلف میتواند سرنخی برای مشکلات جریان مبرد یا هوا باشد.
۹. کاهش جریان هوا از روی اواپراتور
کاهش جریان هوا میتواند ناشی از خرابی فن، کثیف شدن فیلتر، گرفتگی کویل یا یخزدگی باشد. از آنجا که انتقال حرارت به جریان مناسب هوا وابسته است، هرگونه افت هوادهی باید جدی گرفته شود.
۱۰. افزایش دمای محیط با وجود کارکرد کمپرسور
اگر کمپرسور روشن است اما دمای محیط به مقدار موردنظر نمیرسد، باید علاوه بر کمپرسور، اواپراتور و اجزای مرتبط با آن نیز بررسی شوند.
۱۱. مشاهده آثار روغن روی کویل
وجود روغن در اطراف برخی اتصالات یا نقاط آسیبدیده میتواند نشانهای از نشت مبرد و روغن همراه آن باشد. البته تشخیص نشتی باید با روش مناسب و تجهیزات مربوط انجام شود.
۱۲. خوردگی یا آسیب فیزیکی کویل
خوردگی شدید، ضربه، خم شدن لولهها یا آسیب فینها میتواند ظرفیت انتقال حرارت اواپراتور را کاهش دهد و در موارد شدیدتر باعث نشتی شود.
۱۳. عملکرد غیرعادی سیستم دیفراست
در سیستمهایی که از دیفراست استفاده میکنند، اختلال در گرمکن، تایمر، سنسور یا تنظیمات کنترلر میتواند باعث تجمع برفک و کاهش تدریجی ظرفیت اواپراتور شود.
۱۴. تغییر غیرعادی دمای خط مکش
دمای خط مکش باید همراه فشار ساکشن بررسی شود. تغییر غیرعادی این دما میتواند اطلاعات مهمی درباره شرایط خروجی اواپراتور و میزان سوپرهیت در اختیار تکنسین قرار دهد.
۱۵. صدای غیرعادی یا رفتار غیرطبیعی سیستم
صدای غیرعادی میتواند از فن، لرزش لولهها، عبور نامناسب مبرد یا سایر اجزای سیستم ناشی شود. بنابراین در کنار اندازهگیریها، توجه به صدا و رفتار فیزیکی سیستم نیز اهمیت دارد.
جدول تشخیص سریع علائم خرابی اواپراتور
| علامت مشاهدهشده | علل احتمالی | اولین بررسی |
|---|---|---|
| کاهش سرمایش | آلودگی کویل، کمبود مبرد، کاهش هوا | دما و جریان هوا |
| یخزدگی | کاهش هوا، دیفراست، مبرد | فن و وضعیت کویل |
| فشار ساکشن پایین | کمبود مبرد، گرفتگی، بار کم | فشار و سوپرهیت |
| زمان کار زیاد کمپرسور | کاهش ظرفیت سرمایش | دمای ورودی و خروجی |
| روغن روی کویل | احتمال نشتی | تست نشتی |
چرا اواپراتور یخ میزند؟
یخ زدن اواپراتور یکی از پرسشهای رایج در تعمیرات سیستمهای برودتی است. نکته مهم این است که یخزدگی یک «علامت» است و نه یک تشخیص قطعی. برای پیدا کردن علت، باید شرایط جریان هوا، مبرد و کنترل سیستم بررسی شود.
مهمترین عوامل احتمالی یخزدگی
- کاهش جریان هوا
- خرابی یا کاهش سرعت فن
- کثیف بودن فینهای اواپراتور
- گرفتگی یا کثیفی فیلتر هوا
- مشکل در سیستم دیفراست
- خرابی یا خطای سنسور
- کمبود مبرد در برخی شرایط
- مشکل در شیر انبساط یا تغذیه اواپراتور
اگر اواپراتور یخ زده است، ابتدا باید یخزدگی برطرف شود و سپس علت اصلی آن مشخص شود. صرفاً خاموش کردن دستگاه یا ذوب کردن یخ، مشکل اصلی را حل نمیکند.
رابطه خرابی اواپراتور و فشار ساکشن چیست؟
فشار ساکشن یکی از مهمترین پارامترهای قابل اندازهگیری در سیکل تبرید است. این فشار به شرایط تبخیر مبرد در اواپراتور و بار حرارتی سیستم وابسته است.
اگر فشار ساکشن پایین باشد، تکنسین باید قبل از هر اقدامی شرایط سیستم را بررسی کند. کمبود مبرد، گرفتگی مدار، کاهش جریان هوا، بار حرارتی پایین و مشکل در تغذیه اواپراتور میتوانند از عوامل مؤثر باشند.
پایین بودن فشار ساکشن بهتنهایی مجوز شارژ مبرد نیست. اگر علت واقعی گرفتگی، نشتی یا مشکل تغذیه باشد، شارژ مجدد بدون رفع علت میتواند باعث ادامه خرابی و افزایش هزینه تعمیرات شود.
نقش سوپرهیت در تشخیص عملکرد اواپراتور
سوپرهیت یکی از پارامترهای کلیدی برای بررسی شرایط خروجی اواپراتور است. برای محاسبه آن، دمای واقعی خط مکش با دمای اشباع متناظر با فشار تبخیر مقایسه میشود.
مقدار سوپرهیت باید با توجه به نوع سیستم، نوع مبرد، طراحی اواپراتور، شرایط بار و توصیه سازنده تفسیر شود. بنابراین استفاده از یک عدد ثابت برای تمام چیلرها، سردخانهها و سیستمهای تهویه روش دقیقی نیست.
فشار ساکشن + دمای خط مکش + وضعیت کویل + جریان هوا + شرایط بار حرارتی، باید در کنار یکدیگر تفسیر شوند.
روش تست و عیبیابی اواپراتور به زبان ساده و تخصصی
برای تشخیص خرابی اواپراتور بهتر است از یک روند مرحلهای استفاده شود. این روش از تعویض بیمورد قطعات جلوگیری کرده و احتمال پیدا کردن علت اصلی خرابی را افزایش میدهد.
مرحله اول: بازدید ظاهری
ابتدا وضعیت کویل، فینها، لولهها، اتصالات، فن، آثار روغن، خوردگی و یخزدگی بررسی شود. بسیاری از مشکلات با یک بازدید دقیق اولیه قابل شناسایی هستند.
مرحله دوم: بررسی جریان هوا
در اواپراتورهای هوایی، باید عملکرد فن و مسیر عبور هوا بررسی شود. گرفتگی فیلتر، کثیفی کویل، خرابی موتور فن و یخزدگی میتوانند جریان هوا را کاهش دهند.
مرحله سوم: اندازهگیری دما
دمای هوای ورودی و خروجی اواپراتور را اندازهگیری کنید و نتایج را با شرایط طراحی سیستم مقایسه کنید. همچنین دمای خط مکش باید اندازهگیری شود.
مرحله چهارم: بررسی فشار ساکشن
فشار ساکشن را با گیج مناسب اندازهگیری کرده و آن را با دمای اشباع مبرد و شرایط واقعی سیستم تفسیر کنید.
مرحله پنجم: بررسی سوپرهیت
با استفاده از فشار تبخیر و دمای خط مکش، شرایط سوپرهیت بررسی شود. بالا یا پایین بودن غیرعادی سوپرهیت میتواند سرنخ مهمی درباره وضعیت تغذیه اواپراتور باشد.
مرحله ششم: بررسی شیر انبساط
اگر شرایط اواپراتور غیرطبیعی است، شیر انبساط نیز باید بررسی شود. عملکرد نادرست این قطعه میتواند علائمی شبیه خرابی اواپراتور ایجاد کند.
مرحله هفتم: بررسی نشتی
اگر احتمال کمبود مبرد وجود دارد، قبل از شارژ مجدد باید سیستم از نظر نشتی بررسی شود. شارژ مجدد بدون رفع نشتی راهکار دائمی محسوب نمیشود.
تفاوت خرابی اواپراتور با کمبود مبرد و خرابی شیر انبساط
یکی از مهمترین مهارتهای تکنسین، تشخیص تفاوت بین خرابی واقعی اواپراتور و مشکلاتی است که علائم مشابه ایجاد میکنند.
| پارامتر | مشکل اواپراتور | کمبود مبرد | مشکل شیر انبساط |
|---|---|---|---|
| سرمایش | کاهش مییابد | کاهش مییابد | کاهش مییابد |
| ساکشن | ممکن است کاهش یابد | معمولاً کاهش مییابد | ممکن است کاهش یابد |
| یخزدگی | ممکن است رخ دهد | ممکن است رخ دهد | ممکن است رخ دهد |
| نیاز به بررسی هوا | بسیار مهم | مهم | مهم |
همین شباهت علائم نشان میدهد که تشخیص باید بر اساس چند اندازهگیری انجام شود و نباید صرفاً از روی یک نشانه، قطعهای را معیوب اعلام کرد.
مهمترین دلایل خرابی و کاهش راندمان اواپراتور
تجمع گردوغبار و آلودگی روی فینها باعث کاهش انتقال حرارت و جریان هوا میشود.
کاهش سرعت یا توقف فن میتواند ظرفیت انتقال حرارت اواپراتور را بهشدت کاهش دهد.
تشکیل برفک و یخ گسترده، مسیر عبور هوا و انتقال حرارت را محدود میکند.
خوردگی شدید میتواند باعث آسیب به لولهها و ایجاد نشتی شود.
چگونه از خرابی اواپراتور جلوگیری کنیم؟
بخش زیادی از مشکلات اواپراتور با سرویس و نگهداری پیشگیرانه قابل کاهش است. هدف سرویس دورهای فقط تمیز کردن کویل نیست؛ بلکه باید عملکرد کل مجموعهای که با اواپراتور در ارتباط است بررسی شود.
- تمیز کردن منظم فینهای اواپراتور
- بررسی عملکرد فن و موتور فن
- کنترل وضعیت فیلترها و مسیر جریان هوا
- بررسی سنسورهای دما
- کنترل سیستم دیفراست در تجهیزات مجهز به دیفراست
- اندازهگیری دورهای فشارهای سیکل
- بررسی سوپرهیت در شرایط مناسب
- بررسی نشتی احتمالی مدار
- کنترل تنظیمات کنترلر
- ثبت تغییرات عملکرد دستگاه در سرویسهای دورهای
آیا خرابی اواپراتور میتواند باعث آسیب به کمپرسور شود؟
اختلال در عملکرد اواپراتور میتواند شرایط کاری کمپرسور را تغییر دهد. اگر سیستم برای مدت طولانی نتواند شرایط طراحی را حفظ کند، کمپرسور ممکن است بیشتر از حالت عادی کار کند و در برخی شرایط با دمای کاری یا شرایط مکش نامناسب مواجه شود.
از طرف دیگر، پایین بودن بیش از حد سوپرهیت در شرایط خاص میتواند احتمال ورود مبرد مایع به کمپرسور را افزایش دهد. به همین دلیل بررسی صحیح شرایط خروجی اواپراتور یکی از بخشهای مهم حفاظت از کمپرسور است.
هر تغییر فشار یا دما باید با توجه به نوع مبرد، طراحی سیستم، شرایط محیط و دستورالعمل سازنده تفسیر شود. از تغییر تنظیمات یا شارژ مبرد بدون تشخیص علت اصلی خودداری کنید.
چکلیست سریع عیبیابی اواپراتور
☐ وضعیت ظاهری کویل بررسی شد.
☐ فینهای اواپراتور تمیز هستند.
☐ فن بهدرستی کار میکند.
☐ جریان هوا مناسب است.
☐ یخزدگی غیرعادی وجود ندارد.
☐ دمای ورودی و خروجی اندازهگیری شد.
☐ فشار ساکشن اندازهگیری شد.
☐ دمای خط مکش اندازهگیری شد.
☐ سوپرهیت بررسی شد.
☐ شیر انبساط بررسی شد.
☐ سنسور اواپراتور بررسی شد.
☐ سیستم دیفراست بررسی شد.
☐ احتمال نشتی بررسی شد.
جمعبندی؛ از کجا بفهمیم اواپراتور مشکل دارد؟
مهمترین علائم خرابی یا اختلال عملکرد اواپراتور شامل کاهش سرمایش، یخزدگی، افت فشار ساکشن، تغییر سوپرهیت، کاهش جریان هوا، افزایش زمان کار کمپرسور، اختلاف دمای غیرعادی، خوردگی و احتمال نشتی است.
با این حال هیچکدام از این علائم بهتنهایی برای صدور حکم خرابی اواپراتور کافی نیستند. یک عیبیابی اصولی باید از بازدید ظاهری شروع شود و سپس با بررسی جریان هوا، دما، فشار، سوپرهیت، شیر انبساط، سنسورها و وضعیت مدار مبرد ادامه پیدا کند.
اگر علت اصلی مشکل بهدرستی شناسایی شود، علاوه بر کاهش هزینه تعمیرات، میتوان از آسیبهای زنجیرهای به کمپرسور و سایر اجزای سیستم نیز جلوگیری کرد.
سوالات متداول درباره علائم خرابی اواپراتور
مهمترین علامت خرابی اواپراتور چیست؟
کاهش ظرفیت سرمایشی، یخزدگی غیرعادی، تغییر فشار ساکشن و تغییر سوپرهیت از مهمترین نشانههایی هستند که باید بررسی شوند؛ اما هیچ علامتی بهتنهایی خرابی اواپراتور را اثبات نمیکند.
چرا اواپراتور یخ میزند؟
یخزدگی میتواند در اثر کاهش جریان هوا، خرابی فن، آلودگی کویل، مشکل سیستم دیفراست، خرابی سنسور یا برخی مشکلات مدار مبرد ایجاد شود.
آیا فشار ساکشن پایین یعنی اواپراتور خراب است؟
خیر. فشار ساکشن پایین میتواند دلایل مختلفی داشته باشد و باید همراه دما، سوپرهیت، جریان هوا، شارژ مبرد و وضعیت شیر انبساط بررسی شود.
آیا کمبود گاز باعث یخ زدن اواپراتور میشود؟
کمبود مبرد در برخی شرایط میتواند باعث تغییر دمای تبخیر و ایجاد یخزدگی در بخشی از اواپراتور شود، اما یخزدگی بهتنهایی دلیل قطعی کمبود مبرد نیست.
چگونه اواپراتور را تست کنیم؟
تست باید با بازدید ظاهری، بررسی جریان هوا، اندازهگیری دما و فشار، بررسی سوپرهیت، کنترل شیر انبساط، بررسی سنسورها و در صورت نیاز تست نشتی انجام شود.
آیا کثیف بودن اواپراتور باعث کاهش سرمایش میشود؟
بله. تجمع گردوغبار و آلودگی روی فینها میتواند جریان هوا و انتقال حرارت را کاهش دهد و در نتیجه ظرفیت سرمایشی سیستم افت کند.
آیا خرابی سنسور اواپراتور میتواند باعث اختلال در سرمایش شود؟
بله. سنسور معیوب یا دارای اندازهگیری نادرست میتواند باعث عملکرد نامناسب کنترلر و تغییر نحوه کنترل کمپرسور، فن یا دیفراست شود.
آیا خرابی اواپراتور باعث سوختن کمپرسور میشود؟
اختلال شدید و ادامهدار در شرایط کاری اواپراتور میتواند فشار حرارتی و عملیاتی نامناسبی به کمپرسور وارد کند. بنابراین تشخیص و رفع سریع مشکلات اواپراتور برای حفاظت از کمپرسور اهمیت دارد.
قبل از تعویض اواپراتور، علت خرابی را پیدا کنید
فشار ساکشن، دما، سوپرهیت، جریان هوا، وضعیت کویل، شیر انبساط و سنسورها را در کنار یکدیگر بررسی کنید تا از تعویض بیدلیل قطعات جلوگیری شود.
