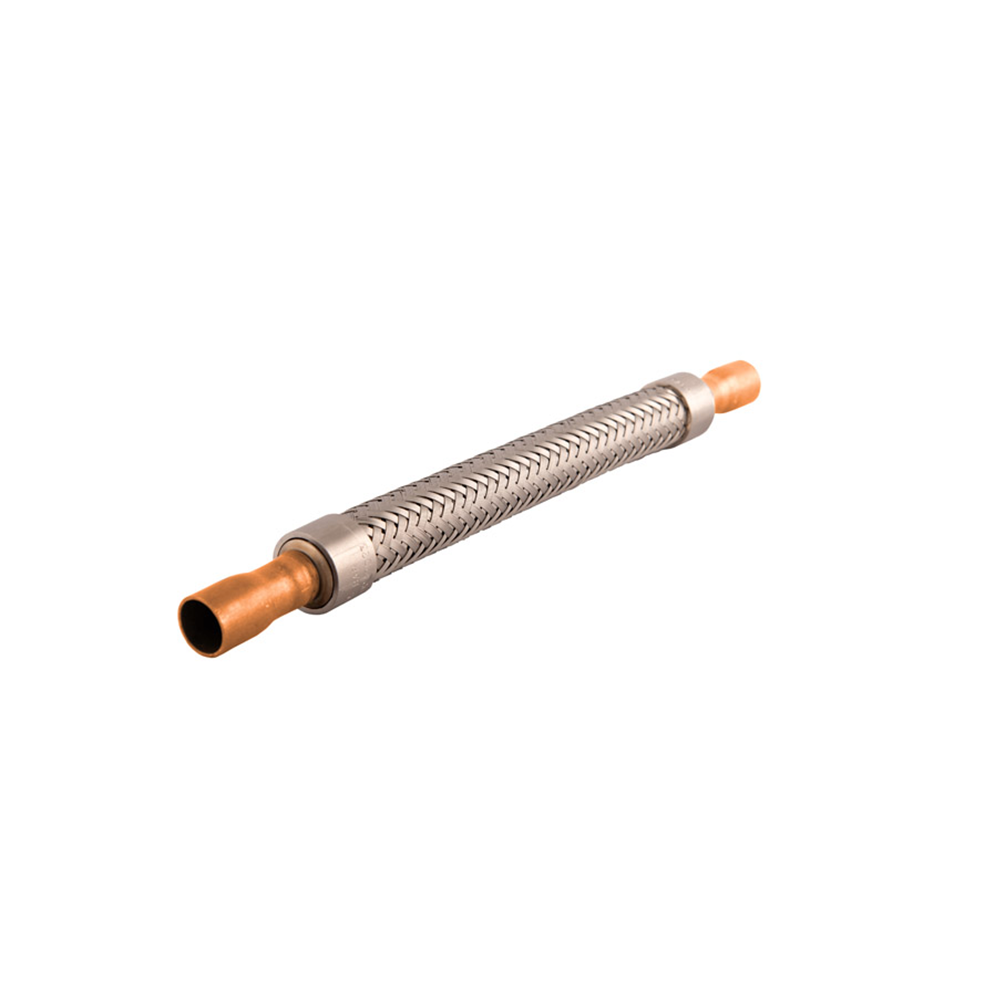

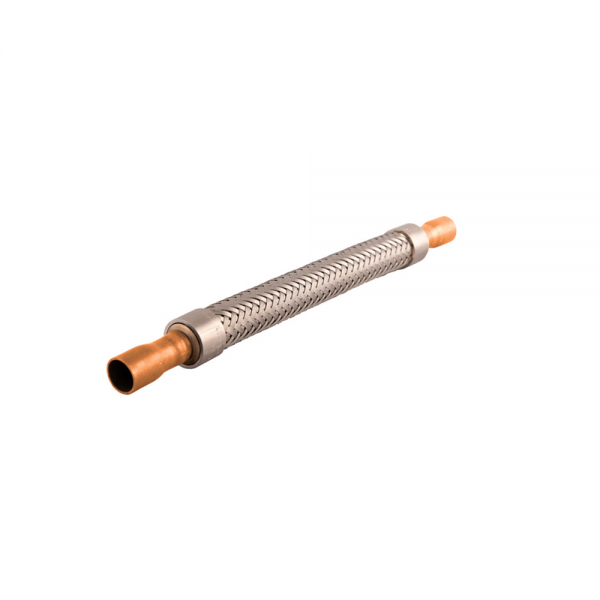

لرزهگیر لوله Castel سایز 2.5/8 اینچ
- برند: کستل
- کدکالا:
✔️مدل 7690/21
✔️اتصال جوشی (ODS)
✔️بالا بردن دوام مدار
✔️کم شدن نویز سازهای
✔️جابجایی‌های رادیال
✔️ظرفیت بسیار بالا، قطر لوله بزرگ
✔️کشور سازنده: ایتالیا
✔️اتصال جوشی (ODS)
✔️بالا بردن دوام مدار
✔️کم شدن نویز سازهای
✔️جابجایی‌های رادیال
✔️ظرفیت بسیار بالا، قطر لوله بزرگ
✔️کشور سازنده: ایتالیا
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
لرزهگیر لوله (Vibration Absorber) Castel سایز 2.5/8 اینچ
مدل 7690/21 | اتصال جوشی (ODS) | مناسب خط مکش/دهش کمپرسور
قیمت: استعلامی | لطفاً پیش از خرید، موجودی و شرایط تحویل را استعلام کنید.
واتساپ (استعلام قیمت)لرزهگیر Castel 7690/21 با قطر 2.5/8 اینچ ODS (67 mm) برای مدارهای ظرفیت‌بالا توسعه داده شده تا مسیر انتقال ارتعاش کمپرسور به شبکه لولهکشی قطع شود؛ در نتیجه نویز سازهای کم شده، از ترکهای خستگی اتصالات جلوگیری میشود و دوام مدار بالا می‌رود. ساختار شامل بلوز استنلس با مش محافظ و اتصالات مسی ODS است. این قطعه روی خط مکش یا دهش و در نزدیک‌ترین نقطه به کمپرسور نصب میشود و با گازهای مبرد گروه A1 (از جمله R134a، R22 و R407C) سازگار است.
توضیح مهندسی: کنترل انتشار ارتعاش، اصول ODS و ایمنی در ظرفیتهای بالا
فلسفهٔ طراحی در سایزهای بزرگ این است که مسیر ارتعاش از منبع (کمپرسور) به لوله‌ها در کوتاه‌ترین فاصله قطع شود؛ بنابراین نصب را نزدیک کمپرسور انجام دهید و در دو سر لرزهگیر تکیهگاه مستقل قرار دهید تا هیچ بار محوری/پیچشی یا وزن لوله‌ها به بدنه منتقل نشود. این قطعه برای جابجایی‌های رادیال ساخته شده است؛ خم‌کاری را روی لوله‌های مسی قبل/بعد انجام دهید و از اعمال خم روی بدنه موجدار اجتناب کنید. در اتصال ODS رعایت نیتروژنپرج داخلی هنگام لحیمکاری، کنترل شعله و خنک‌کاری تدریجی برای جلوگیری از آسیب حرارتی به بلوز/مش ضروری است. پس از نصب، تست نشتی با نیتروژن و سپس وکیوم عمیق انجام و شارژ دقیق گاز مبرد طبق دستورالعمل سازنده اجرا شود. در سیستم‌های بزرگ مانند چیلر، هم‌ترازی صحیح، مهاربندی استاندارد و رعایت محدودیت‌های PS/TS حیاتی است.
نکات حرفه‌ای: طولهای مستقیم کافی قبل/بعد حفظ شود؛ از استفاده به‌عنوان جبران‌کننده ناهم‌راستایی پرهیز کنید؛ فاصلهٔ حرارتی ایمن از نقاط جوش دیگر رعایت گردد؛ مهره‌بندی/مهاربندی لوله‌ها جدا از لرزهگیر انجام شود؛ محدودهٔ PS/TS مطابق جدول رعایت شود.
جدول مشخصات فنی Castel 7690/21
مقایسه لرزه‌گیرهای Castel سری 7690 (اتصال ODS)
لینک‌های مفید
- صفحه رسمی Castel 7690/21 | کاتالوگ محصولات Castel
- تجهیزات سرمایشی | چیلر
- اواپراتور یا کندانسور | فیلتر درایر | سوئیچ فشار
- کمپرسور | شیر انبساط | سوزن شیر انبساط
- انواع گاز مبرد: R134a · R22 · R407C
سوالات متداول
✔️ بهترین محل نصب 7690/21 کجاست؟
✔️ آیا جهت نصب دارد یا می‌توان عمودی نصب کرد؟
✔️ محدوده فشار/دما در این سایز چیست؟
✔️ نکات ODS در اجرا چیست؟
✔️ آیا این قطعه جایگزین بست لوله است؟
✔️ برای چیلر و سردخانه مناسب است؟
