لرزهگیر Castel 7690/13 چه کاری انجام میدهد؟

مسیر انتقال لرزش کمپرسور به لولهها را قطع میکند تا از ترکهای خستگی، نشتی و نویز سازهای جلوگیری شود و پایداری مدار تبرید افزایش یابد.

روی مکش نصب شود یا دهش؟

هر دو امکانپذیر است؛ معیار، نزدیکبودن به کمپرسور و رعایت تکیهگاهها در دو سر قطعه است.

آیا جهت نصب دارد یا میتوان عمودی نصب کرد؟

بهطور معمول جهتپذیر نیست و نصب عمودی مجاز است؛ از پیچش و بار محوری اجتناب کنید و طولهای مستقیم کافی را قبل/بعد فراهم نمایید.

حد فشار و دمای کاری چگونه است؟

PS=45 bar تا +100°C، در +120°C برابر 44 bar و در +140°C برابر 43.5 bar است. بازه دمای کاری از -80 تا +140°C میباشد.

نکات مهم در اتصال ODS چیست؟

نیتروژنپرج داخلی حین لحیمکاری، جلوگیری از داغکردن بیش از حد، تست نشتی با نیتروژن و سپس وکیوم عمیق قبل از شارژ گاز مبرد.

آیا این قطعه جایگزین بست لوله است؟

خیر؛ لرزهگیر مکمل مهاربندی صحیح است و نباید وزن لوله روی آن بیفتد.

فاصله از کمپرسور چقدر باشد؟

هرچه نزدیکتر بهتر، بهنحوی که دسترسی سرویس حفظ شود و طولهای مستقیم کافی قبل/بعد تأمین گردد.

چه زمانی باید تعویض شود؟

در صورت نشتی، پارگی مش محافظ، تغییر شکل غیرعادی یا افزایش محسوس نویز/لرزش، تعویض توصیه میشود.

برای چیلر و سردخانه مناسب است؟

بله؛ در چیلرها و سردخانههای تجاری/صنعتی برای کنترل لرزش و نویز بسیار مؤثر است.

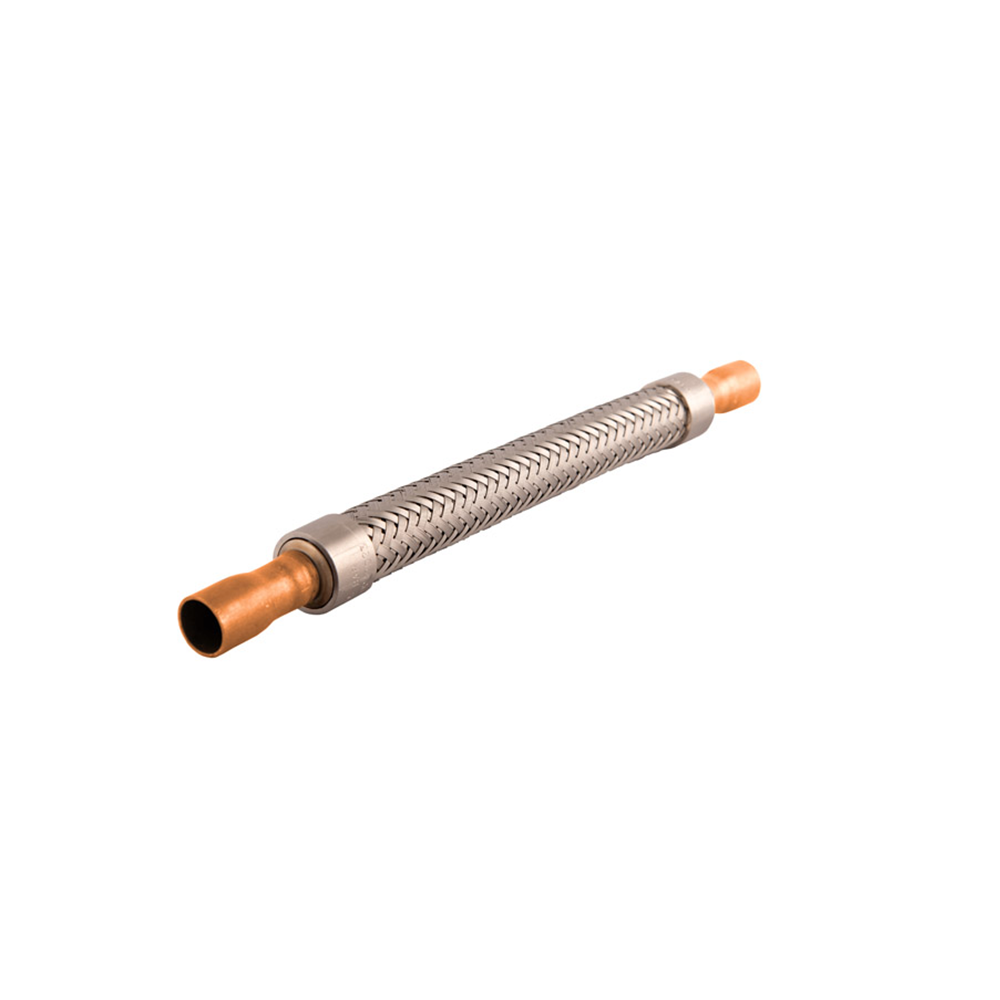

لرزه‌گیر لوله Castel سایز 1.5/8 اینچ

Name: لرزهگیر Castel مدل 7690/13 سایز 1.5/8 اینچ | اتصال جوشی (ODS) | مهار لرزش کمپرسور | استعلام موجودی
Brand: کستل
SKU: 6842329
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 7690/13
✔️ اتصال جوشی (ODS)
✔️مهار لرزش و نویز در خطوط مکش
✔️کوتاه‌کردن مسیر انتشار ارتعاش
✔️مناسب لوله قطر بزرگ‌تر، نویز/لرزش بالاتر
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

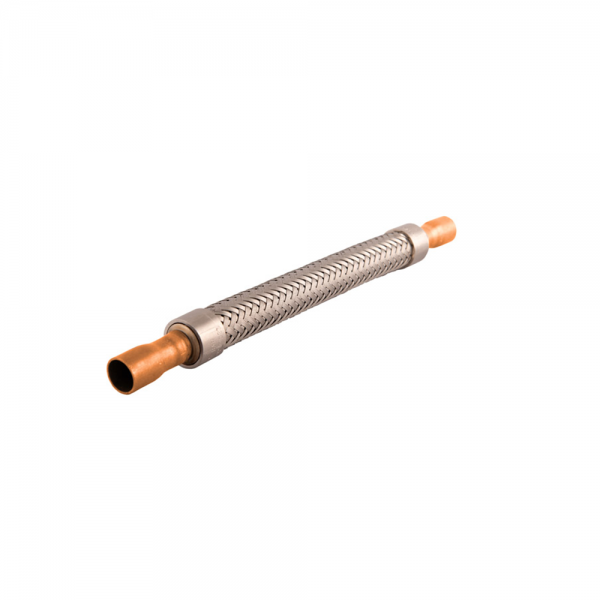

لرزه‌گیر لوله (Vibration Absorber) Castel سایز 1.5/8 اینچ

مدل 7690/13 | اتصال جوشی (ODS) | مناسب خط مکش و دهش کمپرسور

قیمت: استعلامی | لطفاً پیش از خرید، موجودی و شرایط تحویل را استعلام کنید.

واتساپ (استعلام قیمت)

لرزه‌گیر Castel 7690/13 با قطر 1.5/8 اینچ ODS برای حذف مسیر انتقال لرزش کمپرسور به شبکه لوله‌کشی طراحی شده است؛ راهکاری استاندارد برای کاهش نویز سازه‌ای، جلوگیری از ترک‌های خستگی اتصالات و افزایش دوام مدار تبرید. این قطعه را می‌توان روی خط مکش یا دهش و در نزدیک‌ترین موقعیت به کمپرسور نصب کرد. محدوده فشار/دما و سازگاری با گازهای مبرد گروه A1 مطابق اطلاعات رسمی کستل است. برای انتخاب مبرد می‌توانید از صفحات R134a، R22 و R407C کمک بگیرید.

توضیح مهندسی: کنترل مسیر ارتعاش، نکات ODS و الزامات مهاربندی

هدف اصلی، کوتاه‌کردن مسیر انتشار ارتعاش از کمپرسور به شبکه لوله است؛ بنابراین نزدیک‌ترین محل به کمپرسور را انتخاب کنید و در دو سر قطعه تکیه‌گاه مستقل قرار دهید تا هیچ وزن یا نیرو به لرزه‌گیر تحمیل نشود. این قطعه برای حرکت‌های رادیال مناسب است؛ از اعمال پیچش، کشش محوری و خم‌کاری روی بدنه اجتناب کنید. در اتصال ODS، نیتروژن‌پرج داخلی حین لحیم‌کاری برای جلوگیری از تشکیل اکسید الزامی است. پس از نصب، تست نشتی با نیتروژن، سپس وکیوم عمیق و شارژ دقیق گاز مبرد انجام شود. وضعیت سوئیچ‌های فشار، عملکرد اواپراتور/کندانسور و تنظیمات شیر انبساط نیز حین عیب‌یابی بررسی شوند. برای سیستم‌های بزرگ مانند چیلر، انتخاب سایز ODS صحیح و مهاربندی استاندارد اهمیت دوچندان دارد.

نکات حرفه‌ای: طول‌های مستقیم کافی قبل/بعد تأمین شود؛ از استفاده به‌عنوان جبران‌کننده ناهم‌راستایی یا لرزه‌گیر سازه‌ای پرهیز کنید؛ فاصله مناسب تا نقاط جوش دیگر رعایت شود تا گرمای تجمعی به قطعه آسیب نزند؛ طبق محدوده فشار/دما عمل کنید.

جدول مشخصات فنی Castel 7690/13

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	7690/13
سایز اتصال	1.5/8 اینچ ODS
کاربری	مهار لرزش و نویز در خطوط مکش/دهش نزدیک کمپرسور
فشار نامی (PS)	45 bar در -80…+100°C / 44 bar در +120°C / 43.5 bar در +140°C
بازه دمای کاری (TS)	-80 تا +140 °C
سازگاری مبرد	گروه A1 (مطابق ASHRAE 34:2019): R22، R134a، R407C، R410A، R404A، R507، R1234ze و برخی بلِندهای HFO+HFC (مشاهده گاز مبرد)
صفحه رسمی محصول	Castel 7690/13 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه لرزه‌گیرهای Castel سری 7690 (اتصال ODS)

مدل	سایز/اتصال	فشار نامی (PS)	کاربری پیشنهادی	وضعیت قیمت
7690/11	1.3/8" • ODS	45 bar	سیستم‌های با دبی بالا	استعلامی
7690/13	1.5/8" • ODS	45 bar	لوله قطر بزرگ‌تر، نویز/لرزش بالاتر	استعلامی
7690/9	1.1/8" • ODS	45 bar	ظرفیت‌های متوسط تا بالا	استعلامی
