کاربرد لرزهگیر Castel 7690/9 چیست؟

کاهش انتقال لرزش و نویز کمپرسور به لولهکشی، پیشگیری از ترکهای خستگی و کمک به افزایش عمر اتصالات مدار تبرید و تهویه مطبوع.

محل نصب بهینه کجاست؟

روی خط مکش یا دهش، تا حد امکان نزدیک به کمپرسور. استفاده از تکیهگاه مناسب در دو سر لرزهگیر الزامی است تا وزن لولهها روی قطعه نیفتد.

آیا جهت نصب دارد؟

بهطور عمومی خیر؛ اما اعمال پیچش و بار محوری ممنوع است و باید طولهای مستقیم کافی قبل و بعد تامین شود.

سازگاری با مبردها چگونه است؟

مطابق استاندارد ASHRAE 34:2019 برای گروه ایمنی A1 شامل R134a، R22، R407C، R410A، R404A، R507 و برخی بلِندهای HFO+HFC.

نکات مهم جوشکاری ODS؟

نیتروژنپرج داخلی برای جلوگیری از اکسیداسیون، کنترل حرارت برای عدم آسیب به بلوز و مش استنلس، و تست نشتی + وکیوم عمیق قبل از شارژ مبرد.

آیا برای چیلر مناسب است؟

بله؛ در چیلرهای هواخنک/آبخنک و سردخانهها به کاهش لرزش مدار کمک میکند و نزدیک کمپرسور نصب میشود.

آیا جایگزین بست لوله است؟

خیر؛ لرزهگیر مکمل مهاربندی صحیح است و نباید نقش نگهدارنده وزن لوله را داشته باشد.

نشانههای نیاز به تعویض چیست؟

نشتی، پارگی مش بیرونی، تغییر شکل غیرعادی یا صدای غیرمعمول در هنگام کارکرد. در این موارد تعویض توصیه میشود.

تفاوت با سایزهای 3/4 و 7/8 چیست؟

PS نامی مشابه است؛ انتخاب سایز بر پایه قطر واقعی لوله ODS و دبی/ظرفیت سیستم انجام میشود.

لرزه‌گیر لوله Castel سایز 1.1/8 اینچ

Name: لرزهگیر Castel مدل 7690/9 سایز 1.1/8 اینچ | اتصال جوشی (ODS) | مهار لرزش کمپرسور | استعلام موجودی
Brand: کستل
SKU: 6842220
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 7690/9
✔️اتصال جوشی (ODS)
✔️جذب حرکت‌های رادیال
✔️مهار لرزش در خطوط مکش
✔️دهش نزدیک کمپرسور
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

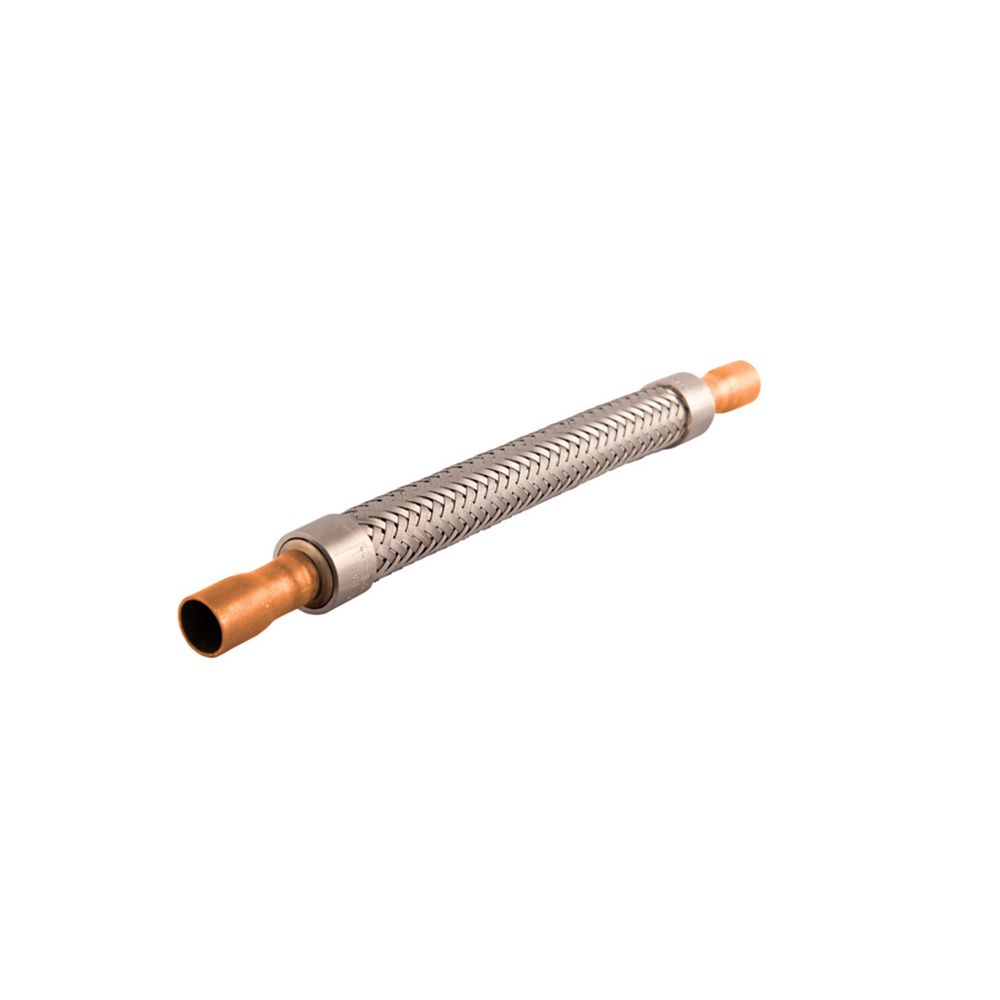

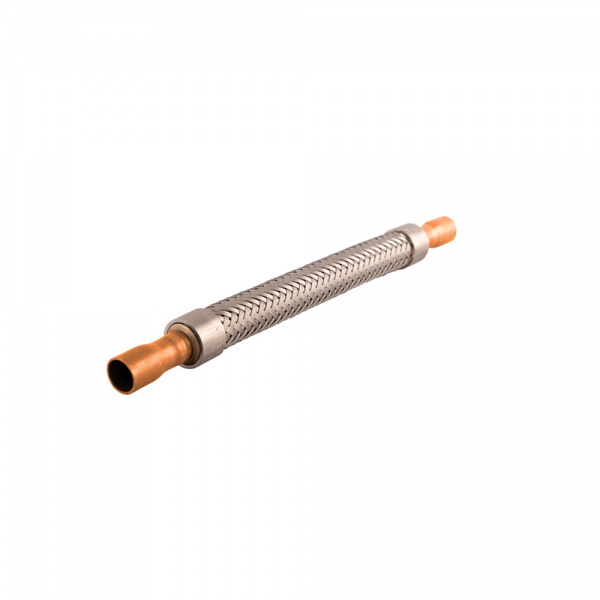

لرزه‌گیر لوله (Vibration Absorber) Castel سایز 1.1/8 اینچ

مدل 7690/9 | اتصال جوشی (ODS) | مناسب خط مکش/دهش کمپرسور

قیمت: استعلامی | لطفاً قبل از خرید، موجودی و شرایط تحویل را استعلام بگیرید.

واتساپ (استعلام قیمت)

لرزه‌گیر Castel 7690/9 برای نصب در سیستم‌های تبرید تجاری/صنعتی و چیلر طراحی شده است تا انتقال لرزش و نویز کمپرسور به لوله‌ها را مهار کند و از ترک‌های خستگی و شکست اتصالات جلوگیری شود. ساختار شامل بلوز استنلس استیل با مش استنلس و اتصالات مسی ODS است و با گازهای مبرد گروه A1 از جمله R134a، R22 و R407C سازگار است.

توضیح مهندسی: جای‌گذاری، جذب رادیال و نکات اجرایی ODS

محل بهینه نصب، نزدیک‌ترین نقطه به کمپرسور روی خط مکش یا دهش است تا مسیر انتشار ارتعاش کوتاه شود. این قطعه برای جذب حرکت‌های رادیال طراحی شده؛ بنابراین از بار محوری/پیچشی، خم تیز و تحمل وزن لوله توسط لرزه‌گیر اجتناب کنید. نصب عمودی مجاز است و طراحی آن از تجمع میعانات در ناحیه موج‌دار جلوگیری می‌کند. در اتصال ODS، حتماً نیتروژن‌پرج داخلی حین لحیم‌کاری انجام دهید تا اکسید داخلی تشکیل نشود. پس از نصب، تست نشتی با نیتروژن و سپس وکیوم عمیق قبل از شارژ گاز مبرد انجام شود؛ همچنین عملکرد سوئیچ‌های فشار و سلامت اواپراتور/کندانسور بررسی گردد.

نکات حرفه‌ای: طول‌های مستقیم مناسب قبل/بعد حفظ شود؛ از استفاده برای جبران ناهم‌راستایی خودداری کنید؛ مهار لوله دقیقاً در دو سر لرزه‌گیر انجام شود؛ محدوده فشار/دما طبق مشخصات رعایت گردد.

جدول مشخصات فنی Castel 7690/9

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	7690/9
سایز اتصال	1.1/8 اینچ ODS
نوع کاربرد	مهار لرزش در خطوط مکش/دهش نزدیک کمپرسور
فشار طراحی (PS)	45 bar در -80…+100°C / 44 bar در +120°C / 43.5 bar در +140°C
بازه دمای کاری (TS)	-80 تا +140 °C
سازگاری مبرد	گروه A1: R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی بلِندهای HFO+HFC منتخب (مشاهده گاز مبرد)
صفحه رسمی محصول	Castel 7690/9 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه لرزه‌گیرهای Castel سری 7690 (سایزبندی ODS)

مدل	سایز/اتصال	فشار نامی (PS)	کاربری پیشنهادی	وضعیت قیمت
7690/6	3/4" • ODS	45 bar	خطوط با دبی بالاتر	استعلامی
7690/7	7/8" • ODS	45 bar	سیستم‌های ظرفیت بالاتر و لوله قطر بیشتر	استعلامی
7690/9	1.1/8" • ODS	45 bar	ظرفیت‌های بالاتر/خطوط با قطر زیاد نزدیک کمپرسور	استعلامی
