لرزهگیر 7690/6 چه کاری انجام میدهد؟

انتقال لرزش و نویز کمپرسور به لولهکشی را کاهش میدهد، ریسک ترکهای خستگی را کم میکند و تا حدی انبساط حرارتی جزئی لوله را جبران میکند.

محل نصب بهینه کجاست؟

روی خط مکش یا دهش، تا حد امکان نزدیک به کمپرسور و با تکیهگاه مناسب در انتهای لرزهگیر. نصب عمودی نیز مجاز است.

آیا جهت نصب دارد؟

عموماً نه؛ اما اعمال پیچش/بار محوری ممنوع است و باید طولهای مستقیم کافی قبل و بعد رعایت شود.

سازگاری با مبردها چگونه است؟

گروه ایمنی A1 شامل R134a، R22، R404A، R407C، R410A، R507، R1234ze و بلِندهای HFO+HFC (R448A, R449A, R450A, R452A, R513A, R515A/B).

نیازهای جوشکاری ODS چیست؟

نیتروژنپرج داخلی برای جلوگیری از اکسیداسیون؛ کنترل گرما تا به بلوز و مش استنلس آسیب نرسد؛ سپس تست نشتی و وکیوم عمیق.

برای چیلر مناسب است؟

بله؛ در چیلرها و سردخانهها به کاهش لرزش مدار و افزایش عمر اتصالات کمک میکند.

آیا جایگزین بست و مهار لوله است؟

خیر؛ لرزهگیر مکمل بستهای مناسب است و نباید وزن لوله روی آن بیفتد.

نشانههای تعویض چیست؟

نشتی، پارگی مش بیرونی، تغییر شکل غیرعادی، یا صدای غیرمعمول؛ پس از بازدید دورهای در صورت مشاهده این علائم تعویض شود.

تفاوت با سایزهای 1/2 و 5/8 چیست؟

همگی PS نامی 45 bar دارند؛ انتخاب سایز به قطر واقعی لوله ODS و دبی مدار وابسته است.

لرزه‌گیر لوله Castel سایز 3/4 اینچ

Name: لرزهگیر Castel مدل 7690/6 سایز 3/4 اینچ | اتصال جوشی (ODS) | مهار لرزش کمپرسور | استعلام موجودی
Brand: کستل
SKU: 6842180
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 7690/6
✔️ اتصال جوشی (ODS)
✔️بازه دمای کاری: -80 تا +140 °C
✔️خطوط با دبی بالاتر
✔️ جذب حرکت‌های رادیال
✔️مجاز برای نصب عمودی
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

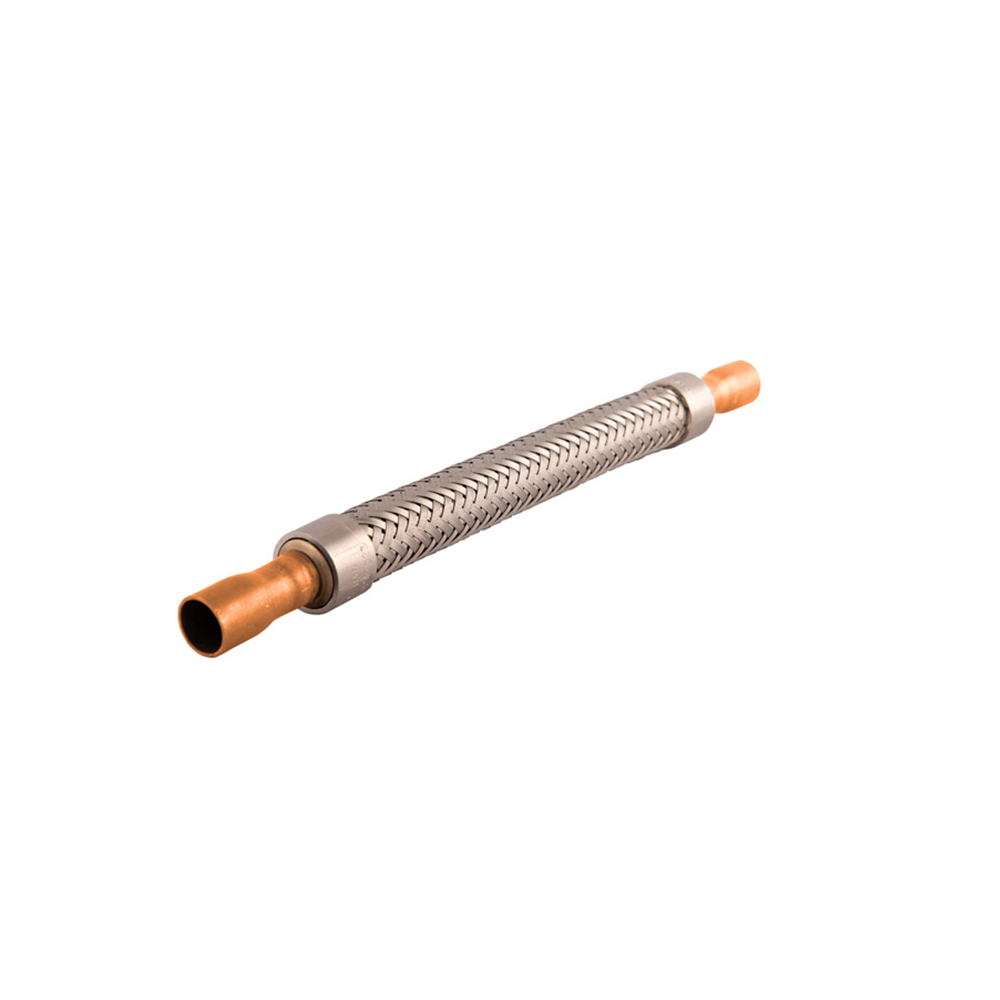

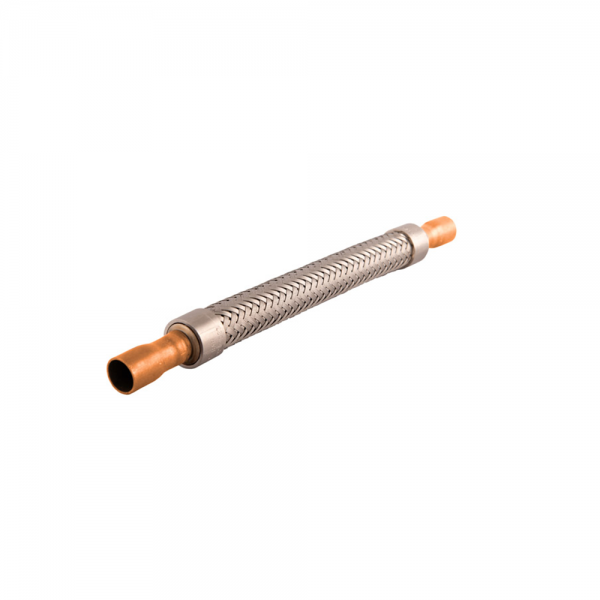

لرزه‌گیر لوله (Vibration Absorber) Castel سایز 3/4 اینچ

مدل 7690/6 | اتصال جوشی (ODS) | مناسب خط مکش/دهش کمپرسور

قیمت: استعلامی | لطفاً قبل از خرید، موجودی و شرایط تحویل را استعلام بگیرید.

واتساپ (استعلام قیمت)

لرزه‌گیر Castel 7690/6 برای نصب در سیستم‌های تبرید تجاری/صنعتی و چیلر طراحی شده است تا انتقال لرزش و نویز کمپرسور به لوله‌ها را مهار کند و از ترک‌های خستگی و شکست اتصالات جلوگیری شود. ساختار شامل بلوز استنلس استیل با مش استنلس و اتصالات مسی ODS است و با گازهای مبرد گروه A1 از جمله R134a، R22 و R407C سازگار است.

توضیح مهندسی: جای‌گذاری، جذب رادیال و نکات ODS

بهترین محل نصب، نزدیک‌ترین نقطه به کمپرسور روی خط مکش یا دهش است تا مسیر انتشار ارتعاش کوتاه شود. لرزه‌گیر برای جذب حرکت‌های رادیال طراحی شده است؛ بنابراین از اعمال بار محوری/پیچشی، خم تیز و وارد کردن وزن لوله بر بدنه قطعه پرهیز کنید. نصب عمودی نیز مجاز است و طراحی آن مانع تجمع میعانات در ناحیه موج‌دار می‌شود. در اتصال ODS، حتماً نیتروژن‌پرج داخلی حین لحیم‌کاری انجام گردد تا اکسید داخلی تشکیل نشود. پس از نصب، تست نشتی با نیتروژن و سپس وکیوم عمیق قبل از شارژ گاز مبرد انجام شود. همچنین عملکرد سوئیچ‌های فشار و سلامت اواپراتور/کندانسور را بررسی کنید.

نکات حرفه‌ای: طول‌های مستقیم مناسب قبل/بعد از لرزه‌گیر حفظ شود؛ از جبران ناهم‌راستایی با این قطعه خودداری کنید؛ مهار لوله دقیقاً در انتهای لرزه‌گیر انجام شود؛ بازه دمایی/فشار نامی رعایت گردد.

جدول مشخصات فنی Castel 7690/6

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	7690/6
سایز اتصال	3/4 اینچ ODS
نوع کاربرد	مهار لرزش در خطوط مکش/دهش نزدیک کمپرسور
فشار طراحی (PS)	45 bar در -80…+100°C / 44 bar در +120°C / 43.5 bar در +140°C
بازه دمای کاری (TS)	-80 تا +140 °C
سازگاری مبرد	گروه A1: R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی بلِندهای HFO+HFC منتخب (مشاهده گاز مبرد)
صفحه رسمی محصول	Castel 7690/6 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه لرزه‌گیرهای Castel سری 7690 (سایزبندی ODS)

مدل	سایز/اتصال	فشار نامی (PS)	کاربری پیشنهادی	وضعیت قیمت
7690/4	1/2" • ODS	45 bar	نزدیک کمپرسور روی خط مکش/دهش	استعلامی
7690/5	5/8" • ODS (16 mm)	45 bar	کنترل لرزش و نویز در ظرفیت‌های متوسط	استعلامی
7690/6	3/4" • ODS	45 bar	خطوط با دبی بالاتر	استعلامی
