لرزهگیر 7690/4 دقیقاً چه کاری انجام میدهد؟

انتقال لرزش و نویز کمپرسور به لولهکشی را کاهش میدهد، ریسک ترکهای خستگی و شکستگی اتصالات را کم کرده و تا حدی انبساط حرارتی جزئی را جبران میکند.

محل نصب بهینه کجاست؟

روی خط مکش یا دهش، تا حد امکان نزدیک به کمپرسور و در راستایی که لرزشها بهصورت رادیال جذب شوند (نه کشش/فشردگی محوری).

آیا میتوان از لرزهگیر برای جبران ناهمراستایی لولهها استفاده کرد؟

خیر؛ لرزهگیر برای جذب لرزش رادیال طراحی شده است، نه جبران ناهمراستایی یا بار محوری/پیچشی دائمی.

آیا جهت جریان در نصب مهم است؟

عموماً قطعه جهتپذیر نیست، اما باید از پیچش، خمشدن تیز و بار محوری روی لرزهگیر پرهیز شود و طولهای مستقیم مناسب قبل/بعد رعایت گردد.

نیازهای جوشکاری چیست؟

اتصال جوشی با نیتروژنپرج داخلی برای جلوگیری از اکسیداسیون؛ کنترل گرما تا به فولاد فنردارِ بلوز و جداره مش فولادی آسیب نرسد.

آیا برای چیلر مناسب است؟

بله؛ در چیلرها و سردخانهها برای کاهش انتقال لرزش کمپرسور به مدار و افزایش عمر اتصالات و فیتینگها استفاده میشود.

چه زمانی باید تعویض شود؟

در صورت نشتی، پارگی مش بیرونی، تغییر شکل غیرعادی، یا صدای تق تق/لرزیدن غیرمعمول—even با تست نشتی و بازدید دورهای.

تفاوت سایزها چیست؟

سایز متناسب با قطر لوله انتخاب میشود: 1/2، 5/8، 3/4 و … همگی PS نامی 45 bar دارند، اما بستهبندی و قطر واقعی ODS متفاوت است.

چطور قیمت و موجودی را استعلام کنیم؟

از طریق واتساپ (+989981411401) یا فرم تماس MTM Part درخواست پیشفاکتور بدهید.

لرزه‌گیر لوله Castel سایز 1/2 اینچ

Name: لرزهگیر Castel مدل 7690/4 سایز 1/2 اینچ | اتصال جوشی (ODS) | مهار لرزش کمپرسور | استعلام موجودی
Brand: کستل
SKU: 6842050
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 7690/4
✔️اتصال جوشی
✔️مهار لرزش در خطوط مکش
✔️دهش نزدیک کمپرسور
✔️جذب ارتعاش رادیال
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

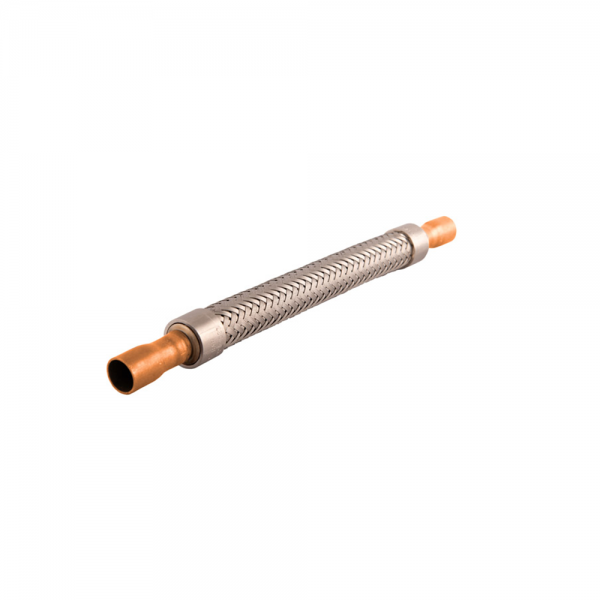

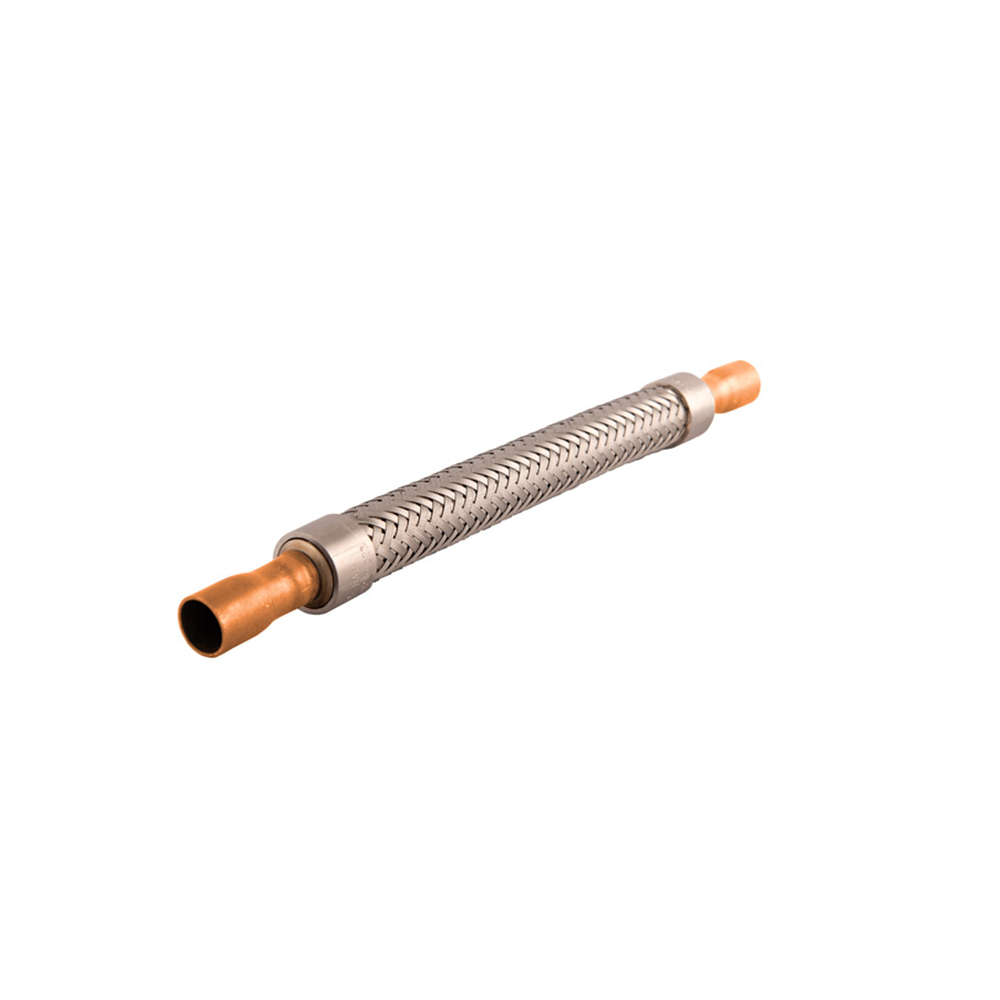

لرزه‌گیر لوله (Vibration Absorber) Castel سایز 1/2 اینچ

مدل 7690/4 | اتصال جوشی (ODS) | مناسب خط مکش/دهش کمپرسور

قیمت: استعلامی | لطفاً قبل از خرید، موجودی و شرایط تحویل را استعلام بگیرید.

واتساپ (استعلام قیمت)

لرزه‌گیر Castel 7690/4 برای نصب در سیستم‌های تبرید تجاری/صنعتی و چیلر طراحی شده است تا انتقال لرزش و نویز کمپرسور به لوله‌ها را مهار کند و از ترک‌های خستگی و شکست اتصالات جلوگیری شود. ساختار شامل بلوز استنلس استیل با بافت (بُرنِد) استنلس و اتصال مسی ODS است و با گازهای مبرد گروه A1 مانند R134a، R22 و R407C سازگار است.

توضیح مهندسی: جای‌گذاری صحیح، جذب رادیال و نکات جوش‌کاری

بهترین جای نصب تا حد امکان نزدیک به کمپرسور روی خط مکش یا دهش است تا مسیر انتشار ارتعاش کوتاه شود. لرزه‌گیر برای جذب جابه‌جایی‌های رادیال طراحی شده است؛ بنابراین از اعمال بار محوری/پیچشی و خم‌های تیز روی بدنه اجتناب کنید و طول‌های مستقیم مناسب قبل و بعد از قطعه در نظر بگیرید. این قطعه برای جبران ناهم‌راستایی یا جبران حرکت‌های بزرگ سازه ساخته نشده است. در اتصال ODS، حتماً نیتروژن‌پرج داخلی حین لحیم‌کاری انجام شود تا اکسید داخل لوله تشکیل نشود و کیفیت جوش حفظ گردد. پس از نصب، مهار/بست‌های لوله‌کشی به‌گونه‌ای باشد که وزن لوله بر لرزه‌گیر تحمیل نشود. دمای کاری و فشار نامی را مطابق مشخصات رعایت کنید.

نکات حرفه‌ای: جهت جریان عموماً محدودیتی ندارد؛ اما پیچش ممنوع است. پس از نصب، تست نشتی با نیتروژن و سپس وکیوم عمیق انجام دهید. در سرویس دوره‌ای، وضعیت مش بیرونی و نشتی‌ها را بازبینی کنید. انتخاب قطر لرزه‌گیر را دقیقاً با قطر واقعی لوله ODS منطبق کنید تا افت فشار اضافی ایجاد نشود.

جدول مشخصات فنی Castel 7690/4

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	7690/4
سایز اتصال	1/2 اینچ ODS
نوع کاربرد	مهار لرزش در خطوط مکش/دهش نزدیک کمپرسور
فشار طراحی (PS)	45 bar در -80…+100°C / 44 bar در +120°C / 43.5 bar در +140°C
بازه دمای کاری (TS)	-80 تا +140 °C
سازگاری مبرد	گروه A1: R22، R134a، R404A، R407C، R410A، R507، R1234ze و بلِندهای HFO+HFC منتخب (مشاهده گاز مبرد)
صفحه رسمی محصول	Castel 7690/4 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه لرزه‌گیرهای Castel سری 7690 (سایزبندی ODS)

مدل	سایز/اتصال	فشار نامی (PS)	وضعیت قیمت
7690/4	1/2" • ODS	45 bar در -80…+100°C	استعلامی
7690/5	5/8" • ODS (16 mm)	45 bar	استعلامی
7690/6	3/4" • ODS	45 bar	استعلامی
