کاربرد لرزهگیر Castel 7690/17 چیست؟

قطع مسیر انتقال لرزش و نویز کمپرسور به لولهها برای جلوگیری از ترکهای خستگی، نشتی و نویز سازهای؛ مناسب خطوط مکش و دهش در مدارهای تبرید صنعتی/تجاری و چیلر.

این مدل با چه مبردهایی سازگار است؟

مطابق ASHRAE 34:2019، گروه ایمنی A1 شامل R134a، R22، R407C، R410A، R404A، R507 و برخی بلِندهای HFO+HFC. برای انتخاب مبرد به صفحات گاز مبرد مراجعه کنید.

بهترین محل نصب کجاست؟

تا حد امکان نزدیک به کمپرسور روی خط مکش یا دهش، با تکیهگاه مستقل در دو سر قطعه تا وزن لوله روی لرزهگیر وارد نشود.

آیا میتوان عمودی نصب کرد؟

بله؛ طراحی مانع تجمع میعانات در ناحیه موجدار میشود. از پیچش و کشش محوری جلوگیری کنید و طولهای مستقیم کافی قبل/بعد را رعایت نمایید.

محدوده فشار و دمای کاری این سایز چیست؟

PS=40 bar در بازه -80…+100°C، در +120°C برابر 39 bar و در +140°C برابر 38.5 bar. بازه دمای کاری -80 تا +140°C.

نکات کلیدی اتصال ODS در نصب چیست؟

نیتروژنپرج داخلی حین لحیمکاری، کنترل حرارت برای جلوگیری از آسیب به بلوز و مش استنلس، تست نشتی با نیتروژن و سپس وکیوم عمیق پیش از شارژ گاز مبرد.

آیا این قطعه جایگزین مهاربندی لوله است؟

خیر؛ لرزهگیر مکمل مهاربندی استاندارد است و نباید نقش نگهدارنده وزن لوله را ایفا کند.

چه زمانی تعویض لازم است؟

در صورت نشتی، پارگی مش محافظ، تغییر شکل غیرعادی یا افزایش محسوس نویز/لرزش؛ تعویض توصیه میشود.

برای چیلر مناسب است؟

بله؛ در چیلرهای هواخنک/آبخنک و سردخانهها به کاهش لرزش مدار کمک میکند و باید نزدیک کمپرسور نصب شود.

تفاوت این سایز با 1.5/8 و 1.3/8 چیست؟

قطر بزرگتر برای دبی و ظرفیت بالاتر استفاده میشود؛ مقادیر PS در این سایز با افزایش دما کاهش مییابد، به مقادیر جدول مشخصات توجه کنید.

لرزه‌گیر لوله Castel سایز 2.1/8 اینچ

Name: لرزهگیر Castel مدل 7690/17 سایز 2.1/8 اینچ | اتصال جوشی (ODS) | مهار لرزش کمپرسور | استعلام موجودی
Brand: کستل
SKU: 6842379
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 7690/17
✔️ اتصال جوشی (ODS)
✔️طراحی برای قطرهای بزرگ و ظرفیت‌های بالا
✔️کاهش نویز سازه‌ای
✔️ جلوگیری از ترک‌های خستگی
✔️پایداری بیشتر مدار تبرید
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

لرزه‌گیر لوله (Vibration Absorber) Castel سایز 2.1/8 اینچ

مدل 7690/17 | اتصال جوشی (ODS) | مناسب خط مکش/دهش کمپرسور

قیمت: استعلامی | لطفاً قبل از خرید، موجودی و شرایط تحویل را استعلام بگیرید.

واتساپ (استعلام قیمت)

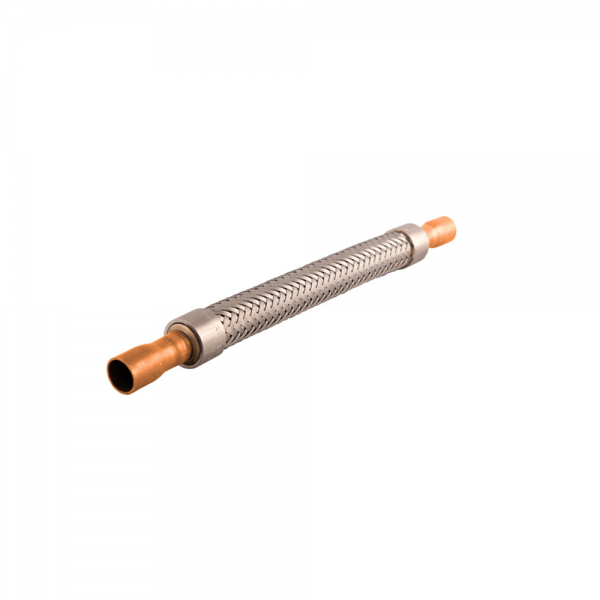

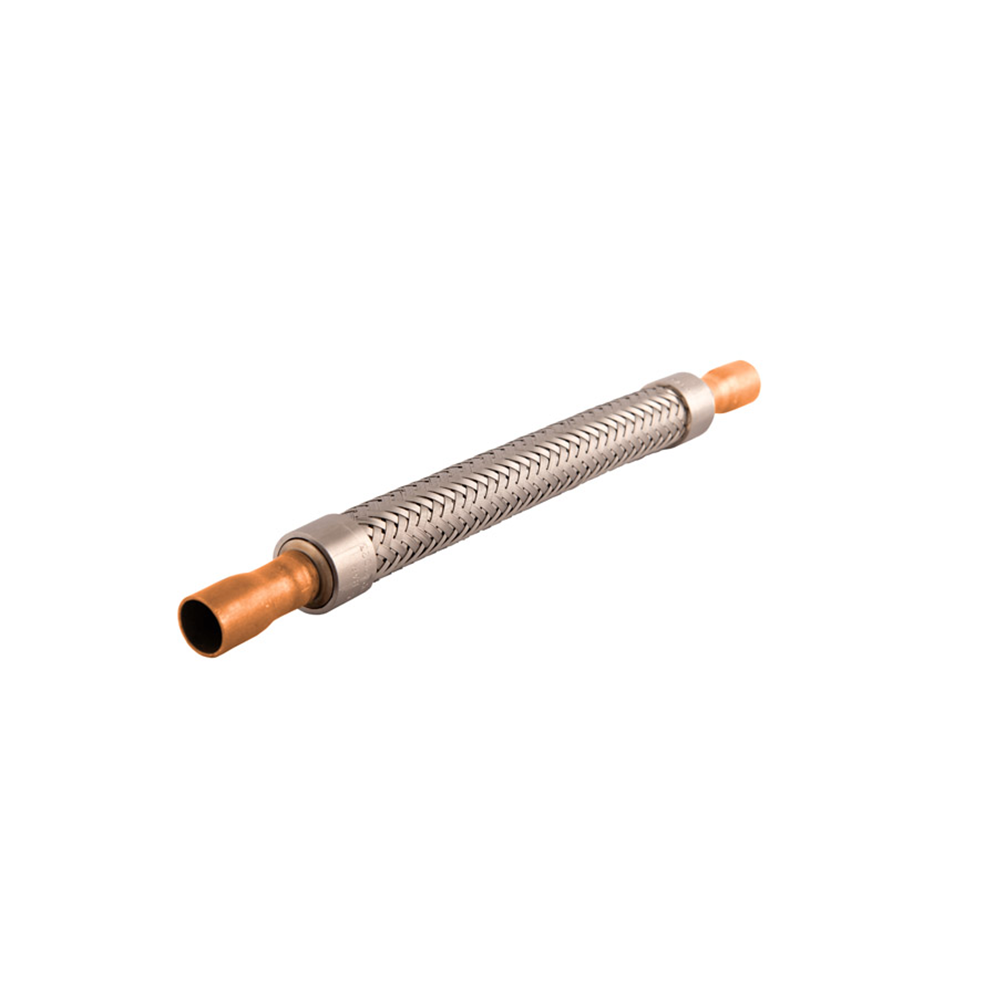

لرزه‌گیر Castel 7690/17 برای قطرهای بزرگ و ظرفیت‌های بالا طراحی شده است تا مسیر انتقال ارتعاش کمپرسور به شبکه لوله‌کشی را قطع کند؛ نتیجهٔ آن کاهش نویز سازه‌ای، جلوگیری از ترک‌های خستگی و پایداری بیشتر مدار تبرید است. ساختار شامل بلوز استنلس استیل با مش محافظ و اتصالات مسی ODS است. این قطعه روی خط مکش یا دهش و در نزدیک‌ترین نقطه به کمپرسور نصب می‌شود. با گازهای مبرد گروه A1 سازگار است؛ برای انتخاب مبرد می‌توانید از صفحات R134a، R22 و R407C کمک بگیرید. برای سیستم‌های بزرگ مانند چیلر، انتخاب صحیح سایز ODS و مهاربندی دقیق حیاتی است.

توضیح مهندسی: کنترل مسیر ارتعاش، ODS حرفه‌ای و ایمنی فشار/دما

هدف، کوتاه‌کردن مسیر انتشار ارتعاش از کمپرسور به لوله‌هاست؛ بنابراین نزدیک‌ترین محل به کمپرسور را انتخاب کنید و در دو سر لرزه‌گیر تکیه‌گاه مستقل قرار دهید تا هیچ وزن یا نیروی محوری/پیچشی به قطعه اعمال نشود. این لرزه‌گیر برای جابه‌جایی‌های رادیال مناسب است؛ خم‌کاری را روی لوله‌های مسی قبل/بعد انجام دهید و از خم روی بدنه قطعه بپرهیزید. در اتصال ODS، نیتروژن‌پرج داخلی حین لحیم‌کاری الزامی است تا اکسید داخلی تشکیل نشود. پس از نصب، تست نشتی با نیتروژن و سپس وکیوم عمیق قبل از شارژ گاز مبرد انجام شود. در سیستم‌های ظرفیت بالا، وضعیت سوئیچ‌های فشار و کارکرد اواپراتور/کندانسور را نیز پایش کنید.

نکات حرفه‌ای: طول‌های مستقیم کافی قبل/بعد فراهم کنید؛ از استفاده به‌عنوان جبران‌کننده ناهم‌راستایی پرهیز کنید؛ فاصله حرارتی ایمن از دیگر نقاط جوش رعایت شود؛ محدوده PS/TS طبق جدول رعایت گردد.

جدول مشخصات فنی Castel 7690/17

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	7690/17
سایز اتصال	2.1/8 اینچ ODS (Ø 54 mm)
کاربری	مهار لرزش و نویز در خطوط مکش/دهش نزدیک کمپرسور
فشار قابل‌قبول (PS)	40 bar در -80…+100°C / 39 bar در +120°C / 38.5 bar در +140°C
بازه دمای کاری (TS)	-80 تا +140 °C
سازگاری مبرد	گروه A1: R22، R134a، R404A، R407C، R410A، R507، R1234ze و برخی بلِندهای HFO+HFC (مشاهده گاز مبرد)
گواهی‌ها/استاندارد	PED 2014/68/EU، REACH، RoHS
صفحه رسمی محصول	Castel 7690/17 (Official)
کاتالوگ/دسته‌بندی	Castel Products

مقایسه لرزه‌گیرهای Castel سری 7690 (اتصال ODS)

مدل	سایز/اتصال	کاربری پیشنهادی	وضعیت قیمت
7690/11	1.3/8" • ODS	سیستم‌های با دبی بالا	استعلامی
7690/13	1.5/8" • ODS	لوله قطر بزرگ‌تر، نویز/لرزش بالاتر	استعلامی
7690/17	2.1/8" • ODS	ظرفیت بسیار بالا، نزدیک کمپرسور	استعلامی
