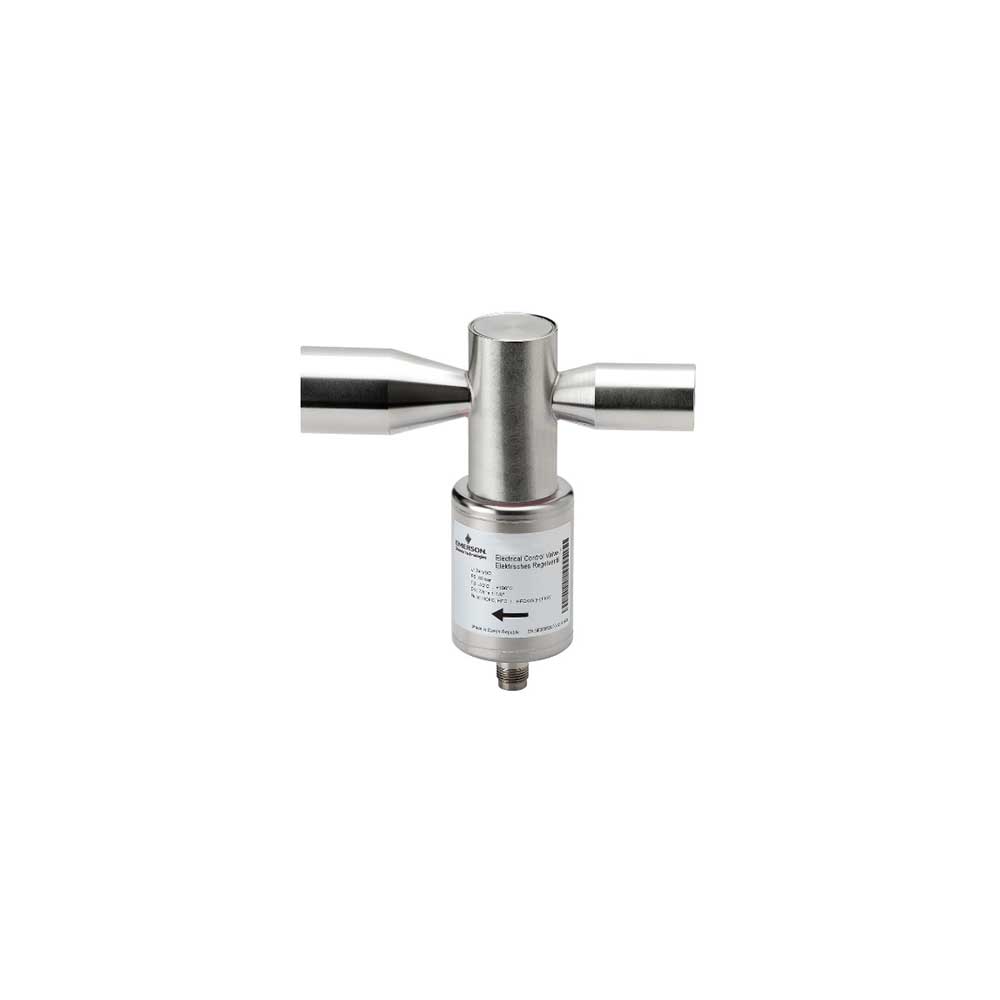

شیر انبساط الکترونیکی آلکو EX4-M21

دسته‌بندی: شیرآلات → شیر انبساط الکترونیکی | برند: ALCO | وضعیت قیمت: استعلام قیمت

EX4-M21 دقیقاً چه کاری برای سیستم شما انجام می‌دهد؟

EX4-M21 از خانواده شیرهای انبساط الکترونیکی ALCO سری EX است که نقش «تنظیم‌گر هوشمند دبی مبرد» را در ورودی اواپراتور بازی می‌کند. در عمل، کنترلر با خواندن دما/فشار (یا دمای خروجی اواپراتور و فشار مکش)، سوپرهیت را محاسبه می‌کند و سپس با فرمان پله‌ای به شیر، مقدار بازشدگی را تنظیم می‌کند تا: تبخیر کامل اتفاق بیفتد، راندمان بالا بماند و ریسک برگشت مایع به کمپرسور کم شود.

تفاوت مهم EEV با TXV این است که در نوسانات بار (به‌خصوص در چیلرهای اینورتر، یونیت‌های چندمرحله‌ای یا سردخانه‌هایی با رفت‌وآمد زیاد)، EEV می‌تواند نقطه کار را دقیق‌تر نگه دارد و از نوسانات شدید سوپرهیت جلوگیری کند.

راهنمای انتخاب مهندسی (کوتاه و کاربردی)

1) بدترین شرایط ملاک است: اگر چند حالت کاری دارید (تابستان/زمستان، کندانسینگ متفاوت، بار جزئی)، انتخاب را با بدترین سناریو انجام دهید.

2) ظرفیت‌های جدول مرجع‌اند: اعداد Nominal در شرایط استاندارد هستند؛ تغییر Evap/Cond/Subcooling ظرفیت واقعی را تغییر می‌دهد.

3) کنترل پایدار زیر بار جزئی: اگر سیستم مدت زیادی در بار جزئی کار می‌کند، انتخاب سایز و تنظیمات کنترلر برای جلوگیری از Hunting حیاتی است.

جدول مشخصات فنی EX4-M21

آیتم مقدار
نوع محصول شیر انبساط الکترونیکی (EEV / Electrical Control Valve)
برند / سری ALCO / EX4
مدل EX4-M21
الگوی جریان (Flow Pattern) Uni-flow
بازه کنترل 10…100%
نوع اتصال لوله ODF Solder (لحیمی)
اتصال الکتریکی M12 (4-pin)
کاربری سردخانه / چیلر / DX (با کنترلر/درایور EEV)
وضعیت قیمت استعلام قیمت

ظرفیت مرجع سری EX4 (Nominal Capacity kW)

نکته مهم: ظرفیت‌های جدول، حداکثر هستند و رزرو ندارند. انتخاب نهایی بر اساس بدترین شرایط کاری انجام شود.
Refrigerant Capacity Range (kW) برای EX4 شرایط مرجع
R407C 2 … 17.4 Evap +4°C (Dew) | Cond +38°C Bubble / +43°C Dew | SC=1K
R22 2 … 16.5 Evap +4°C | Cond +38°C | SC=1K
R134a 1 … 12.8 Evap +4°C | Cond +38°C | SC=1K
R404A 1 … 11.5 Evap +4°C | Cond +38°C | SC=1K
R410A 2 … 19.3 Evap +4°C | Cond +38°C | SC=1K
R744 (CO₂) 3 … 33.5 Evap -40°C | Cond -10°C | SC=1K (مرجع انتخاب)

جدول مقایسه EX4-M21 با ALCO EX4-I21

ویژگی EX4-M21 EX4-I21 نتیجه برای انتخاب
سری / کلاس شیر EX4 EX4 هر دو در یک خانواده‌اند؛ انتخاب بیشتر به اتصالات و اجرای پروژه برمی‌گردد.
کاربری کنترل سوپرهیت/دبی مبرد (DX/Chiller/Cold Room) کنترل سوپرهیت/دبی مبرد (DX/Chiller/Cold Room) از نظر عملکرد کنترلی، هر دو مشابه‌اند؛ تفاوت در پیکربندی اتصال مهم می‌شود.
Flow Pattern Uni-flow Uni-flow در پروژه‌های استاندارد تبرید، Uni-flow رایج است.
ظرفیت مرجع (Series EX4) بر اساس جدول سری EX4 (kW) بر اساس جدول سری EX4 (kW) برای هر دو، ظرفیت مرجع سری EX4 یکسان است؛ تطبیق با Evap/Cond الزامی است.
اتصال الکتریکی M12 (4-pin) M12 (4-pin) با کابل/کانکتور استاندارد سری EXV به درایور متصل می‌شوند.
پیشنهاد کاربردی وقتی اتصالات/جانمایی پروژه با نسخه M21 هماهنگ است وقتی اتصالات/جانمایی پروژه با نسخه I21 هماهنگ است اگر بین دو گزینه مردد هستید، اتصال لوله و فضای نصب را ملاک قرار دهید.

سوالات متداول (FAQ)

EX4-M21 چه تفاوتی با EX4-I21 دارد؟
هر دو در خانواده EX4 هستند و منطق کنترلی مشابه دارند؛ تفاوت اصلی معمولاً در پیکربندی اتصال/نسخه تولیدی است. برای انتخاب دقیق، اتصال لوله‌کشی، جانمایی و سازگاری با پروژه را بررسی کنید.
این شیر برای کنترل سوپرهیت چگونه عمل می‌کند؟
کنترلر با داده‌های سنسور (دما/فشار) سوپرهیت را محاسبه می‌کند و با فرمان پله‌ای به شیر، بازشدگی را تنظیم می‌کند تا تبخیر کامل، راندمان مناسب و حفاظت کمپرسور حفظ شود.
ظرفیت جدول EX4 دقیقاً یعنی چه؟
بازه‌های kW، ظرفیت‌های اسمی/مرجع در شرایط استاندارد هستند و نشان می‌دهند شیر در آن شرایط چه محدوده‌ای را می‌تواند کنترل کند. ظرفیت واقعی با تغییر Evap/Cond/Subcooling تغییر می‌کند.
چرا گفته می‌شود ظرفیت‌ها رزرو ندارند؟
یعنی اعداد منتشرشده سقف عملکرد در شرایط مرجع‌اند و نباید انتظار ظرفیت اضافه داشت. بنابراین اگر سیستم به سقف نزدیک است، انتخاب یک سایز بزرگ‌تر منطقی‌تر است.
آیا EX4-M21 برای CO₂ هم مناسب است؟
برای R744 (CO₂) در جداول مرجع سری EX4 بازه ظرفیت تعریف شده است؛ اما انتخاب نهایی به معماری سیستم (ترنس‌کریتیکال/شرایط کاری) و کنترلر/درایور مناسب بستگی دارد.
برای نصب چه نکته‌ای بیشترین اهمیت را دارد؟
تمیزی مدار، استفاده از فیلتر درایر مناسب، و لحیم‌کاری با پرج نیتروژن برای جلوگیری از اکسید داخلی و افزایش پایداری کنترل بسیار مهم است.
چطور از Hunting (نوسان کنترل) جلوگیری کنیم؟
با انتخاب صحیح سایز شیر، تنظیمات مناسب PID/کنترلر، جایگذاری درست سنسورها و حفظ کیفیت شارژ مبرد/افت فشار، نوسان کنترل کاهش می‌یابد.
چه زمانی بهتر است یک سایز بزرگ‌تر انتخاب شود؟
وقتی در بدترین شرایط کاری به سقف ظرفیت نزدیک هستید، یا پاسخ سریع‌تر می‌خواهید و محدودیت‌های کنترلی/نوسان دارید، انتخاب سایز بزرگ‌تر معمولاً ایمن‌تر است (با رعایت بار جزئی).
چطور قیمت روز EX4-M21 را بگیرم؟
از طریق واتساپ یا صفحه تماس: واتساپ یا تماس با ما.
📌 قیمت این محصول به‌صورت «استعلام قیمت» است.
