محصولات شیرآلات شیر انبساط الکترونیکی آلکو مدل EX4-I21

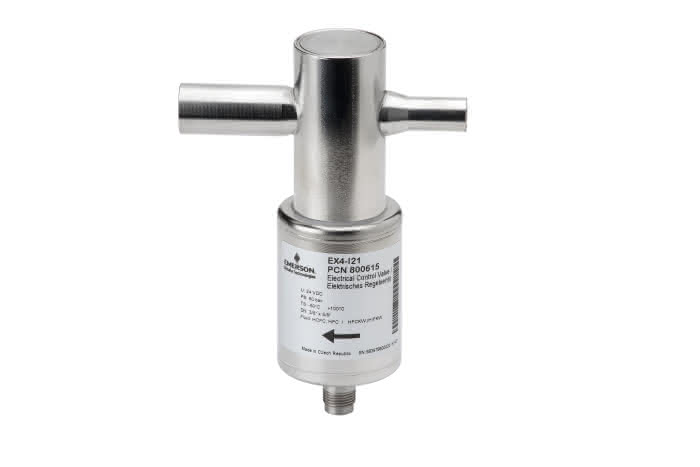

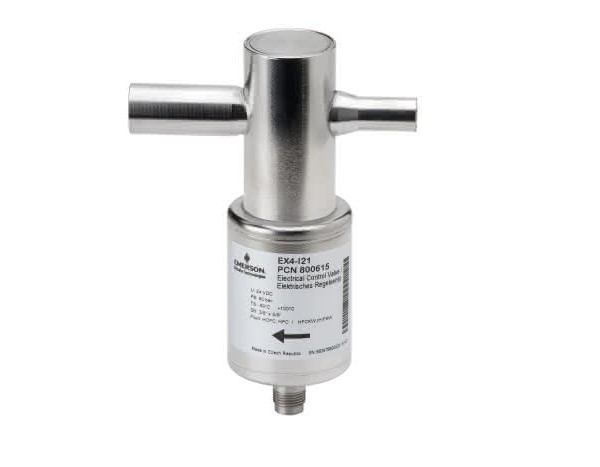

شیر انبساط الکترونیکی آلکو مدل EX4-I21
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

شیر انبساط الکترونیکی آلکو مدل EX4-I21

تماس بگیرید
نوع موتور: Stepper Motor چهار سیمه
فشار کاری مجاز :تا 45 بار (653 psi)
دمای کاری:-40°C تا +70°C
نوع اتصال:جوشی (Sweat)
مبردهای سازگار:R-134a، R-404A، R-407C، R-410A، R-507
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر انبساط الکترونیکی آلکو EX4-I21، شیر استپر سری EX4، کنترل دقیق دبی مبرد، کنترل سوپرهیت اواپراتور، جلوگیری از فِلَدینگ و برگشت مایع به کمپرسور، بهبود راندمان چیلر و سردخانه، انتخاب شیر انبساط الکترونیکی بر اساس ظرفیت kW، ظرفیت مرجع R407C R22 R134a R404A R410A R744، اتصال ODF لحیمی، کانکتور M12 چهار پین، درایور/کنترلر EEV، MTM Part استعلام قیمت EX4-I21

SIGMA: {ProductIntent=Buy}{Brand=ALCO}{Model=EX4-I21}{Series=EX4}{Category=ElectronicExpansionValve} {Use=SuperheatControl}{Use=Chiller}{Use=ColdRoom}{Use=DX}{Connector=M12_4pin}{Conn=ODF_Solder} {CapacityData=Nominal_kW}{Price=Inquiry}{Market=Iran}{Site=mtmpart.com}{URL=https://mtmpart.com/product/alco-ex4-electronic-expansion-valve}

MTM Part | فروش تخصصی قطعات برودتی و کنترلی

شیر انبساط الکترونیکی آلکو EX4-I21

دسته‌بندی: شیرآلات → شیر انبساط الکترونیکی | برند: ALCO | وضعیت قیمت: استعلام قیمت

معرفی مهندسی EX4-I21 (Electronic Expansion Valve)

ALCO EX4-I21 یک شیر انبساط الکترونیکی (EEV) از سری EX4 است که برای کنترل دقیق دبی مبرد و پایدارسازی سوپرهیت (Superheat) در سیکل‌های تبرید طراحی می‌شود. در سیستم‌هایی که بار حرارتی نوسان دارد (استارت/استاپ کمپرسور، تغییر دمای محیط، بار متغیر اواپراتور)، شیرهای الکترونیکی نسبت به راهکارهای مکانیکی، امکان کنترل دقیق‌تر و پاسخ سریع‌تر فراهم می‌کنند.

نکته انتخاب: ظرفیت‌های جداول، اسمی و مرجع هستند و بر اساس شرایط استاندارد محاسبه می‌شوند؛ در نتیجه انتخاب نهایی باید با توجه به مبرد، شرایط Evap/Cond، و سناریوهای بار کامل/بار جزئی انجام شود.

مزیت‌های کلیدی EX4-I21 در پروژه‌های برودتی

  • کنترل دقیق دبی مبرد برای تثبیت سوپرهیت و عملکرد پایدار اواپراتور
  • بهبود راندمان سیستم در بارهای متغیر و کاهش نوسان کنترل (Hunting) با کنترلر مناسب
  • کاهش احتمال Floodback (برگشت مایع) و حفاظت بهتر از کمپرسور
  • قابل استفاده در چیلرها، سردخانه‌ها و یونیت‌های DX با درایور/کنترلر EEV
  • اتصال لحیمی ODF برای نصب صنعتی و آب‌بندی مطمئن (در صورت اجرای اصولی لحیم‌کاری)

جدول مشخصات فنی (Specification)

آیتم مقدار
نوع محصول شیر انبساط الکترونیکی (EEV / Electrical Control Valve)
برند / سری ALCO / EX4
مدل EX4-I21
الگوی جریان (Flow Pattern) Uni-flow (کاربردهای رایج تبرید/چیلر/DX)
بازه کنترل 10…100% (کنترل خطی با کنترلر مناسب)
نوع اتصال لوله ODF Solder (لحیمی)
اتصال الکتریکی M12 (4-pin)
کاربری پیشنهادی سردخانه / چیلر / سیستم‌های DX (با کنترلر/درایور EEV)
وضعیت قیمت استعلام قیمت

ظرفیت مرجع سری EX4 (Nominal Capacity kW)

یادآوری مهم: ظرفیت‌های منتشرشده، ظرفیت‌های حداکثر در شرایط مرجع هستند و رزرو ندارند. در صورت نیاز به انتخاب دقیق، بدترین شرایط کاری و بار جزئی را همزمان بررسی کنید.
Refrigerant Capacity Range (kW) برای EX4 شرایط مرجع
R407C 2 … 17.4 Evap +4°C (Dew) | Cond +38°C Bubble / +43°C Dew | SC=1K
R22 2 … 16.5 Evap +4°C | Cond +38°C | SC=1K
R134a 1 … 12.8 Evap +4°C | Cond +38°C | SC=1K
R404A 1 … 11.5 Evap +4°C | Cond +38°C | SC=1K
R410A 2 … 19.3 Evap +4°C | Cond +38°C | SC=1K
R744 (CO₂) 3 … 33.5 Evap -40°C | Cond -10°C | SC=1K (مرجع انتخاب)

نکات مهندسی نصب و راه‌اندازی EX4-I21

1) کنترلر/درایور: این شیر برای عملکرد صحیح نیاز به درایور/کنترلر EEV و سنسورهای مناسب (سنسور فشار/دما برای محاسبه سوپرهیت) دارد. بدون کنترلر مناسب، تنظیمات ناپایدار و نوسان سوپرهیت محتمل است.

2) تمیزی سیکل: وجود براده، اکسید و آلودگی در مدار می‌تواند باعث گیرکردن مکانیزم کنترلی و کاهش دقت شیر شود. استفاده از فیلتر درایر استاندارد و اجرای اصولی لوله‌کشی توصیه می‌شود.

3) لحیم‌کاری ODF: لحیم‌کاری با تکنیک درست و ترجیحاً با پرج نیتروژن انجام شود تا از اکسید داخلی جلوگیری گردد. این کار مستقیماً روی افت فشار و پایداری کنترل اثر دارد.

جدول مقایسه (راهنمای انتخاب بین EX4 / EX5 / EX6)

مدل سری بازه ظرفیت مرجع (نمونه R407C) کاربری پیشنهادی
EX4-I21 EX4 2 … 17.4 kW یونیت‌های کوچک/متوسط، بارهای پایین‌تر، کنترل دقیق سوپرهیت
EX5-U21 EX5 5 … 53 kW DX متوسط، ظرفیت بالاتر نسبت به EX4 (انتخاب بر اساس بدترین شرایط)
EX6-I21 EX6 15 … 126 kW چیلر/سردخانه متوسط تا بزرگ، دبی مبرد بالاتر

لینک‌های داخلی پیشنهادی (MTM Part)

سوالات متداول (FAQ)

EX4-I21 چه نوع شیری است؟
EX4-I21 یک شیر انبساط الکترونیکی (EEV) از برند ALCO سری EX4 است که برای کنترل دقیق دبی مبرد و سوپرهیت استفاده می‌شود.
این شیر برای چه سیستم‌هایی مناسب است؟
برای سیستم‌های تبرید با بار متغیر مثل سردخانه، چیلر و یونیت‌های DX (به شرط استفاده از کنترلر/درایور EEV) گزینه‌ی مناسب است.
آیا EX4-I21 بدون کنترلر هم کار می‌کند؟
خیر. شیرهای انبساط الکترونیکی برای عملکرد صحیح به درایور/کنترلر EEV و سنسورهای لازم جهت کنترل سوپرهیت نیاز دارند.
ظرفیت‌های جدول EX4 چه معنایی دارند؟
اعداد جدول، بازه حداقل تا حداکثر ظرفیت اسمی قابل کنترل (kW) تحت شرایط مرجع هستند. ظرفیت واقعی با تغییر Evap/Cond/Subcooling تغییر می‌کند.
آیا ظرفیت جدول رزرو دارد؟
خیر. ظرفیت‌های منتشرشده حداکثر هستند و رزرو ندارند؛ انتخاب باید محافظه‌کارانه و با بدترین شرایط کاری انجام شود.
اتصال الکتریکی EX4-I21 چیست؟
این شیر دارای کانکتور M12 چهار پین است و معمولاً با کابل‌های سری EXV به درایور/کنترلر متصل می‌شود.
چرا لحیم‌کاری با نیتروژن توصیه می‌شود؟
پرج نیتروژن هنگام لحیم‌کاری از تشکیل اکسید داخل لوله جلوگیری می‌کند و باعث کاهش آلودگی، افت فشار و افزایش پایداری کنترل می‌شود.
برای انتخاب بین EX4 و EX5 چه معیارهایی مهم است؟
مهم‌ترین معیارها: ظرفیت مورد نیاز در بدترین شرایط کاری، مبرد، محدوده بار جزئی (نسبت‌ها)، و افت فشار مجاز است. اگر نزدیک سقف هستید، معمولاً یک سایز بزرگ‌تر انتخاب امن‌تری است.
چطور قیمت روز EX4-I21 را بگیرم؟
از طریق واتساپ یا صفحه تماس با ما استعلام بگیرید: واتساپ یا تماس با ما.
📌 قیمت این محصول به‌صورت «استعلام قیمت» است.
