سابکول و سوپرهیت در سیستمهای سرمایشی

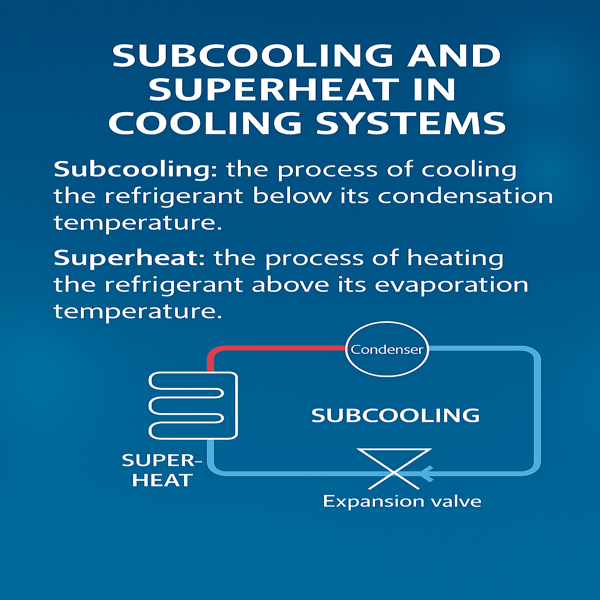

در دنیای سیستمهای تبرید و تهویه مطبوع، دو مفهوم بسیار مهم به‌نام‌های سابکول (Subcooling) و سوپرهیت (Superheat) نقش کلیدی در عملکرد صحیح، افزایش راندمان، و محافظت از کمپرسور ایفا می‌کنند. این مقاله به بررسی دقیق این دو مفهوم، روش‌های محاسبه، ابزارهای اندازهگیری حرفه‌ای و کاربردهای آن‌ها در انواع سیستمهای سرمایشی، از جمله چیلر، سردخانه، VRF و مینی‌چیلر می‌پردازد.
سابکول چیست؟
سابکول به دمایی گفته میشود که مایع مبرد پس از تراکم کامل در کندانسور به آن می‌رسد، که پایین‌تر از دمای اشباع آن در همان فشار است. سابکول کافی باعث تضمین ورود کامل مایع به شیر انبساط و جلوگیری از ورود بخار به آن میشود.
سوپرهیت چیست؟
سوپرهیت به اختلاف دمای بین دمای واقعی بخار مبرد در خروجی اواپراتور و دمای اشباع آن در همان فشار گفته میشود. این مقدار اطمینان حاصل میکند که هیچ مایع مبردی وارد کمپرسور نمی‌شود، که میتواند آسیب جدی ایجاد کند.
مزایای سابکول و سوپرهیت تنظیم‌شده
- افزایش راندمان کلی سیستم
- محافظت از کمپرسور در برابر ضربه مایع (Liquid slugging)
- کاهش مصرف انرژی و افزایش عمر سیستم
- بهبود انتقال حرارت در اواپراتور و کندانسور
نحوه محاسبه سوپرهیت
- دمای لوله مکش را با دماسنج یا گیج دیجیتال اندازهگیری کنید.
- فشار در نقطه مکش را بخوانید و از جدول مبرد دمای اشباع آن را بیابید.
- سوپرهیت = دمای واقعی – دمای اشباع
نحوه محاسبه سابکول
- دمای لوله مایع را اندازهگیری کنید.
- فشار در خروجی کندانسور را بخوانید و دمای اشباع را پیدا کنید.
- سابکول = دمای اشباع – دمای واقعی لوله مایع
ابزارهای اندازهگیری حرفه‌ای
برای اندازهگیری دقیق پارامترهای فوق، تکنسین‌های حرفه‌ای از ابزارهای دیجیتال استفاده می‌کنند. یکی از بهترین گزینه‌ها دستگاه Fieldpiece SM480V است که به‌طور همزمان فشار، دما، دمای اشباع و اختلاف دما را محاسبه و نمایش می‌دهد.
نقش شیر انبساط الکترونیکی (EEV)
EEV با کنترل بسیار دقیق دبی مبرد ورودی به اواپراتور، میتواند سوپرهیت را بهصورت لحظهای تنظیم کند. برخلاف شیرهای ترموستاتیکی (TXV)، شیرهای EEV به کنترلر متصل می‌شوند و با استفاده از سنسورها باز و بسته می‌شوند تا دمای خروجی اواپراتور در بازه بهینه باقی بماند.
مثال عملی
در یک مینی چیلر با مبرد R410A، فشار مکش 120 psi است (دمای اشباع حدود 10°C). دمای لوله مکش 19°C اندازهگیری شده. بنابراین:
- سوپرهیت = 19 – 10 = 9°C ✔
در همان سیستم، فشار مایع در کندانسور 400 psi است (دمای اشباع 48°C). دمای لوله مایع 41°C است:
- سابکول = 48 – 41 = 7°C ✔
خطاهای رایج در محاسبه سابکول و سوپرهیت
- عدم استفاده از ابزار دقیق یا گیج کالیبره نشده
- خواندن اشتباه فشار یا دمای اشباع از جدول مبرد
- تعبیر اشتباه از تفاوت دمایی بین نقاط مختلف سیستم
- استفاده از دمای سطحی به‌جای دمای داخلی لوله در مواقع خاص
- مقایسه اشتباه مقدار سابکول با سیستمهای غیرهم‌نوع
افزودن سناریوهای واقعی
در سیستم VRF، کنترلر مرکزی با مانیتورینگ لحظهای سوپرهیت هر یونیت داخلی، با استفاده از EEV مستقل، سوپرهیت را در محدوده 4 تا 6 درجه سانتی‌گراد حفظ میکند.
در پکیچ های DX صنعتی، تنظیم نامناسب EEV یا وجود روغن در اواپراتور میتواند باعث افزایش غیرعادی سوپرهیت شده و راندمان را کاهش دهد.
در سردخانه‌ها، در صورت نشتی جزئی مبرد، کاهش تدریجی سابکول مشاهده میشود و باید با اندازهگیری دقیق پیگیری شود.
کاربرد Fieldpiece SM480V در سنجش دمای واقعی
این دستگاه به تکنسین امکان اندازهگیری همزمان فشار بالا، فشار پایین، دمای لوله مایع و مکش را می‌دهد. همچنین دمای اشباع مربوط به هر مبرد را بهصورت خودکار محاسبه میکند و با نرم‌افزار موبایل قابل اتصال است. استفاده از این ابزار باعث کاهش خطاهای انسانی و افزایش سرعت تحلیل میشود.
