راهنمای جامع مبرد R410A | از مبانی تا تحلیل مهندسی

بررسی کامل گاز مبرد R410A در سیستم‌های تهویه مطبوع، چیلر و VRF – ویژه مهندسان و تکنسین‌ها

1️⃣ گاز مبرد R410A چیست؟

گاز مبرد R410A یکی از پرکاربردترین مبردهای نسل جدید در سیستم‌های تهویه مطبوع و چیلرهای تراکمی است که به‌طور خاص برای جایگزینی مبرد قدیمی R22 توسعه داده شد.

برخلاف مبردهای تک‌جزئی، R410A یک مخلوط زئوتروپیک نزدیک به آزئوتروپیک است که از دو گاز HFC تشکیل شده و به دلیل راندمان بالا، فشار کاری بیشتر و عدم تخریب لایه اوزون به سرعت در صنعت HVAC فراگیر شد.

امروزه تقریباً تمام کولرهای گازی اسپلیت، سیستم‌های VRF، مینی‌چیلرها و بسیاری از چیلرهای هواخنک مدرن از مبرد R410A استفاده می‌کنند.

2️⃣ تاریخچه توسعه R410A

با محدود شدن استفاده از مبردهای HCFC مانند R22 به دلیل تخریب لایه اوزون (ODP بالا)، صنعت تبرید نیازمند مبردی جدید با ویژگی‌های زیر بود:

• ODP = صفر
• راندمان انرژی بالاتر
• سازگار با کمپرسورهای جدید
• مناسب برای فشار کاری بالا

در دهه ۹۰ میلادی، شرکت‌های بزرگ تبرید با همکاری یکدیگر، مبرد R410A را به‌عنوان راه‌حل اصلی برای سیستم‌های تهویه مطبوع معرفی کردند.

3️⃣ ترکیب شیمیایی و فرمولاسیون R410A

گاز R410A ترکیبی است از:

• R32 (Difluoromethane) – حدود 50%
• R125 (Pentafluoroethane) – حدود 50%

این ترکیب باعث شده R410A:

• رفتار حرارتی پایدار داشته باشد
• تقریباً بدون Glide دمایی عمل کند
• برای کنترل دقیق سوپرهیت مناسب باشد

⏭️ در بخش ۲ به‌صورت کاملاً مهندسی وارد بررسی خواص ترمودینامیکی و عملکرد R410A در سیکل تبرید می‌شویم.

بخش ۲: خواص ترمودینامیکی و عملکرد مهندسی گاز R410A

تحلیل فشار، دما، ظرفیت سرمایش و رفتار R410A در سیکل تبرید

1️⃣ خواص فیزیکی و ترمودینامیکی R410A

مبرد R410A به دلیل ترکیب خاص خود، رفتار ترمودینامیکی کاملاً متفاوتی نسبت به R22 دارد. این تفاوت‌ها مستقیماً روی طراحی کمپرسور، کندانسور، اواپراتور و تجهیزات کنترلی تأثیر می‌گذارند.

مهم‌ترین ویژگی ترمودینامیکی R410A، فشار کاری بالاتر در مقایسه با مبردهای نسل قدیم است. این موضوع باعث افزایش چگالی مبرد و در نتیجه افزایش ظرفیت سرمایش در حجم کمتر می‌شود.

• فشار مکش بالاتر نسبت به R22
• فشار دهش به‌طور متوسط ۵۰ تا ۶۰٪ بیشتر
• ظرفیت حجمی سرمایش بالاتر
• پایداری دمای تبخیر

2️⃣ فشار کاری R410A و اثر آن بر طراحی سیستم

در دمای تبخیر 5°C، فشار مکش R410A تقریباً برابر با فشار دهش R22 در همان شرایط است. این موضوع نشان می‌دهد که تمام اجزای سیستم باید برای فشار بالا طراحی شده باشند.

به همین دلیل:

• لوله‌کشی باید ضخامت بالاتری داشته باشد
• شیرآلات باید مخصوص R410A باشند
• کمپرسورها از نظر مکانیکی تقویت‌شده‌اند

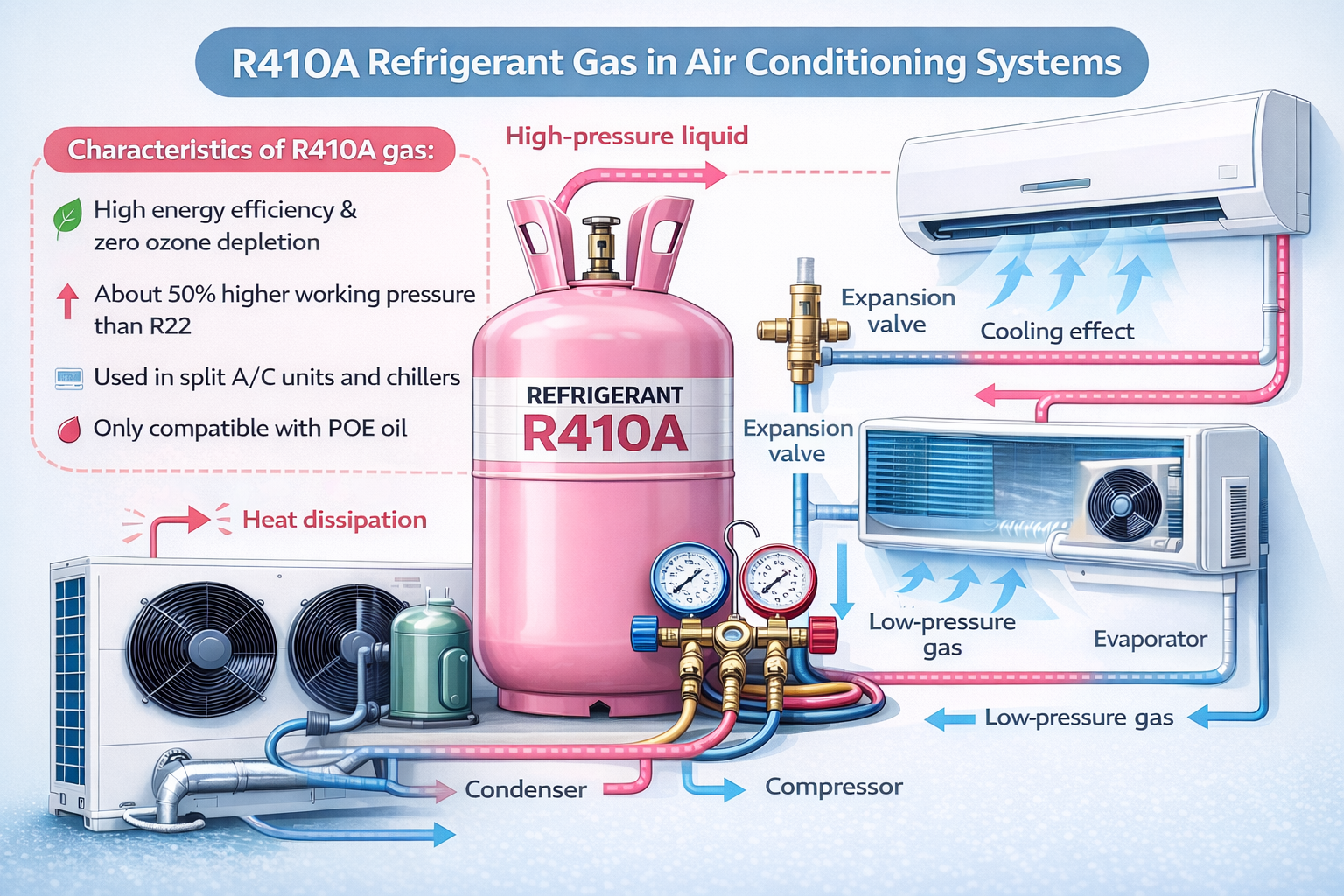

3️⃣ عملکرد R410A در سیکل تبرید

در سیکل تبرید تراکمی، R410A رفتار بسیار پایداری از خود نشان می‌دهد. به دلیل نزدیک بودن رفتار آن به مبرد آزئوتروپیک، تغییر فاز تقریباً در دمای ثابت انجام می‌شود.

نتیجه این ویژگی:

• کنترل دقیق‌تر سوپرهیت
• عملکرد بهتر شیر انبساط الکترونیکی (EEV)
• کاهش نوسانات دمایی در اواپراتور

از دید مهندسی انرژی، R410A معمولاً دارای COP بالاتر در سیستم‌های تهویه مطبوع مدرن است، به‌ویژه زمانی که با کمپرسورهای اسکرال یا اینورتر استفاده شود.

4️⃣ روغن سازگار با R410A

یکی از تفاوت‌های کلیدی R410A با R22، نوع روغن مورد استفاده است. این مبرد فقط با روغن‌های POE سازگار است و استفاده از روغن معدنی به‌طور کامل ممنوع می‌باشد.

• روغن POE خاصیت جذب رطوبت بالایی دارد
• نیازمند وکیوم بسیار دقیق سیستم است
• هرگونه آلودگی باعث افت عمر کمپرسور می‌شود

⏭️ در بخش ۳ به‌صورت کامل وارد بررسی کاربردها، مزایا، معایب و مقایسه R410A با سایر مبردها می‌شویم.

بخش ۳: کاربردها، مزایا، معایب و مقایسه مهندسی R410A

تحلیل عملی R410A در پروژه‌های واقعی تهویه مطبوع و تبرید

1️⃣ کاربردهای گاز R410A

گاز مبرد R410A به‌طور خاص برای سیستم‌های تهویه مطبوع مدرن طراحی شده و بیشترین استفاده آن در پروژه‌های ساختمانی و تجاری دیده می‌شود.

🔹 کولر گازی اسپلیت و داکت اسپلیت

تقریباً تمام کولرهای گازی نسل جدید از R410A استفاده می‌کنند. فشار کاری بالا و ظرفیت حجمی زیاد این مبرد باعث شده کمپرسورهای اسکرال کوچک‌تر با راندمان بالاتر طراحی شوند.

🔹 سیستم‌های VRF و VRV

R410A انتخاب استاندارد سیستم‌های VRF است زیرا:

• کنترل دقیق ظرفیت را ممکن می‌سازد
• با کمپرسور اینورتر سازگاری عالی دارد
• پایداری عملکرد در بار جزئی دارد

🔹 چیلرهای تراکمی هواخنک

در چیلرهای هواخنک با ظرفیت متوسط، R410A به دلیل راندمان بالا و کنترل‌پذیری مناسب، گزینه‌ای محبوب محسوب می‌شود.

2️⃣ مزایای گاز R410A

• ODP صفر: عدم تخریب لایه اوزون
• راندمان انرژی بالا: COP مناسب در تهویه مطبوع
• ظرفیت حجمی بالا: کاهش سایز کمپرسور
• پایداری عملکرد: نوسان کم در سیکل
• سازگار با EEV: کنترل دقیق سوپرهیت

از دید مهندسی، یکی از بزرگ‌ترین مزایای R410A، امکان طراحی سیستم‌های فشرده با بازده بالا است.

3️⃣ معایب و محدودیت‌های R410A

• فشار کاری بسیار بالا
• عدم سازگاری با سیستم‌های قدیمی R22
• نیاز الزامی به روغن POE
• حساسیت بالا به رطوبت و آلودگی
• GWP نسبتاً بالا

4️⃣ مقایسه مهندسی R410A با R22 و R407C

⏭️ در بخش ۴ به بررسی آینده R410A، قوانین زیست‌محیطی، جایگزین‌ها و سوالات متداول می‌پردازیم.

بخش ۴: آینده R410A، قوانین زیست‌محیطی، جایگزین‌ها و جمع‌بندی نهایی

تصمیم‌گیری مهندسی برای امروز و فردای سیستم‌های تهویه مطبوع

1️⃣ آینده گاز R410A در صنعت تهویه مطبوع

با وجود عملکرد فنی بسیار خوب، آینده R410A تحت تأثیر مستقیم قوانین زیست‌محیطی قرار دارد. مشکل اصلی این مبرد، نه راندمان یا پایداری، بلکه GWP بالا (حدود 2088) است.

در بسیاری از کشورها:

• تولید تجهیزات جدید با R410A محدود شده است
• تمرکز روی مبردهای Low-GWP افزایش یافته
• R410A به سمت «مبرد گذار» حرکت کرده است

2️⃣ قوانین و محدودیت‌های زیست‌محیطی (F-Gas)

مهم‌ترین قوانین تأثیرگذار بر R410A:

• مقررات F-Gas اتحادیه اروپا
• کاهش تدریجی سهم مبردهای با GWP بالا
• ممنوعیت در تجهیزات جدید با ظرفیت پایین

در ایران هنوز محدودیت سخت‌گیرانه اعمال نشده، اما واردات تجهیزات جدید به‌تدریج به سمت مبردهای جایگزین می‌رود.

3️⃣ جایگزین‌های R410A (تحلیل مهندسی)

🔹 R32

• GWP ≈ 675 (بسیار کمتر)
• راندمان بالاتر از R410A
• قابل اشتعال (A2L)

🔹 R454B

• GWP ≈ 466
• فشار کاری نزدیک به R410A
• جایگزین آینده‌دار در VRF

🔹 R407C

• GWP بالا ولی کمتر از R410A
• Retrofit‌پذیر برای R22
• Glide دمایی دارد

4️⃣ سوالات متداول درباره R410A

5️⃣ جمع‌بندی نهایی مهندسی

گاز مبرد R410A یکی از موفق‌ترین مبردهای تاریخ تهویه مطبوع بوده است؛ راندمان بالا، پایداری عملکرد و سازگاری عالی با کمپرسورهای اینورتر.

اما با افزایش فشار قوانین زیست‌محیطی، این مبرد در حال واگذاری جای خود به گزینه‌های <strongی جدیدتر با GWP پایین‌تر است.
