محصولات FNIRSI (فینرسی) — راهنمای مهندسی توسعه‌یافته

Oscilloscopes | DMM/Clamp | Function Generators | Safety/PM | مقایسه و انتخاب

۱) معرفی برند و فلسفه محصول

برند FNIRSI با تمرکز بر ساده‌سازی تجربه کاربر و کاهش هزینه مالکیت (TCO)، خانواده‌ای از ابزارهای تست و اندازه‌گیری را برای طیف وسیعی از کاربران—from دانشجویان و کارگاه‌های تعمیرات تا تکنسین‌های نگهداری و مهندسان کنترل—عرضه می‌کند. سه ستون اصلی سبد محصول شامل اسیلوسکوپ‌های دستی و رومیزی، مولتی‌مترها و کلمپ‌مترهای True-RMS و ژنراتورهای سیگنال است. هدف، پوشش کاربردهای آموزشی، عیب‌یابی سریع، PM دوره‌ای، راه‌اندازی‌های میدانی و آزمایش‌های بنچ با درآمدی مقرون‌به‌صرفه است.

۲) مبانی انتخاب فنی: باندویث، Sampling، دقت و ایمنی

برای انتخاب صحیح ابزار، شناخت چند شاخص کلیدی ضروری است:

  • باندویث (BW): حداقل ۵× فرکانس مؤلفه مورد سنجش؛ برای PWM/درایو، BW بالاتر کمک می‌کند هارمونیک‌ها را ببینید.
  • نرخ نمونه‌برداری (Sampling): هرچه بالاتر، بازسازی دقیق‌تر موج؛ برای تحلیل گذرا/لبه‌ها، ≥500MSa/s پیشنهاد می‌شود.
  • دقت (Accuracy) و True-RMS: در اندازه‌گیری غیرسینوسی/درایوها، True-RMS حیاتی است. به Resolution و Counts دقت کنید.
  • ایمنی (CAT II/III/IV): کلاس CAT باید با سطح انرژی/مکان مدار (پریز/تابلو/توزیع) تطابق داشته باشد.
  • حافظه و عمق رکورد: برای Capture طولانی/تحلیل فریم به فریم، حافظه بیشتر مزیت رقابتی است.
  • پروب/زمین: پروب ×10، کابل زمین کوتاه و صحیح؛ در اندازه‌گیری‌های قدرت، پروب‌های ایزوله یا Differential توصیه می‌شود.

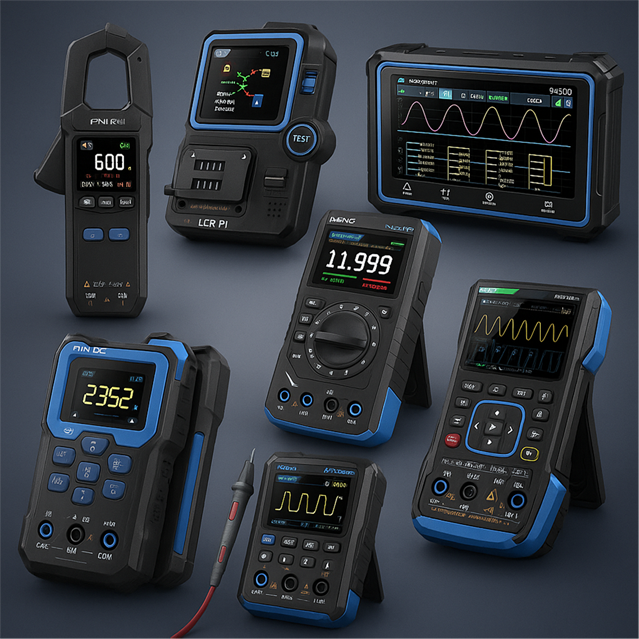

۳) خانواده‌های اصلی FNIRSI و کاربردها

۳.۱) اسیلوسکوپ‌های دستی

  • باندویث معمول 20–100MHz، Sampling تا ≥500MSa/s
  • باتری داخلی، ذخیره اسکرین‌شات/موج، اندازه‌گیری خودکار
  • مناسب عیب‌یابی میدانی، آموزش، تعمیرات سبک
  • مزیت: حمل‌پذیری و راه‌اندازی سریع؛ محدودیت: امکانات تحلیلی کمتر از بنچ‌تاپ‌های حرفه‌ای

۳.۲) اسیلوسکوپ‌های رومیزی

  • حافظه عمیق‌تر، FFT و Trigger پیشرفته‌تر، پورت‌های غنی‌تر
  • مناسب بنچ‌تست، آموزش آزمایشگاهی، تحلیل سیگنال دقیق‌تر
  • مزیت: تحلیل بهتر و نمایش پایدار؛ محدودیت: جابجایی کمتر

۳.۳) مولتی‌متر/کلمپ‌متر

  • True-RMS، اندازه‌گیری ولتاژ/جریان AC/DC، مقاومت/خازن/دما
  • کلمپ با Inrush برای جریان راه‌اندازی موتورها و بررسی بار
  • ایمنی CAT II/III (مطابق محیط و سطح انرژی)

۳.۴) ژنراتور سیگنال

  • موج‌های پایه (سینوسی/مربعی/مثلثی)، Sweep، تنظیم دامنه/افست
  • کاربرد: کالیبراسیون سنسور، تست پاسخ فیلتر، آموزش مبانی DSP
  • محدودیت: THD/فاز در سطح پژوهش Hi-End ممکن است محدود باشد

۳.۵) اکسسوری و پروب

  • پروب ×1/×10، کلیپ تمساح، پراب‌های دمایی، پراب جریان
  • برای اندازه‌گیری دیفرانسیل/High-Side، از پروب تفاضلی ایمن استفاده کنید
  • نگهداری: کالیبراسیون دوره‌ای، بازبینی کابل/سرپروب
۴) جدول مقایسه‌ای خانواده‌ها
خانواده ویژگی کلیدی کاربرد مزایا محدودیت
اسیلوسکوپ دستی 50–100MHz، ≥500MSa/s، باتری عیب‌یابی سریع، آموزش، میدانی قیمت/حمل‌پذیری عالی تحلیل محدودتر نسبت به بنچ‌تاپ
اسیلوسکوپ رومیزی حافظه عمیق، FFT، تریگر پیشرفته بنچ‌تست، تحلیل دقیق موج نمایش پایدار، قابلیت‌های بیشتر کم‌تحرک؛ قیمت بالاتر
مولتی‌متر True-RMS، Counts مناسب تعمیرات عمومی، آموزش سادگی و سرعت نیاز به دقت در CAT و پروب
کلمپ‌متر AC/DC، Inrush تابلو، موتور، راه‌اندازی اندازه‌گیری بدون قطع مدار دقت در جریان‌های خیلی کم
ژنراتور سیگنال موج‌های پایه، Sweep کالیبراسیون، آموزش قیمت مناسب، کاربری ساده THD/فاز Hi-End محدود
۵) کاربردها و سناریوهای رایج
۵.۱) تعمیرات برد الکترونیک

اسیلوسکوپ برای مشاهده ریپل تغذیه، سیگنال‌های کلاک/دیتا، رِینگینگ و Overshoot. مولتی‌متر برای ولتاژ/پیوستگی و اندازه‌گیری سریع قطعات. ژنراتور برای تزریق سیگنال تست و بررسی پاسخ مدار.

۵.۲) اتوماسیون و برق صنعتی

کلمپ True-RMS با Inrush برای پایش جریان راه‌اندازی موتور، تشخیص اضافه‌بار/قفل‌روتور؛ اسیلوسکوپ برای ارزیابی نویز هارمونیکی ورودی/خروجی درایو و سلامت فیلترها.

۵.۳) PM و نگهداری پیشگیرانه

ترندگیری ولتاژ/جریان، دمای قطعات حساس و کیفیت توان؛ ثبت اسکرین‌ها و گزارش‌های دوره‌ای جهت پیش‌بینی خرابی (Predictive Maintenance).

۵.۴) آموزش و آزمایشگاه

نمایش مفاهیم پایه سیگنال، پاسخ فرکانسی، فیلترها، PWM و اصول اندازه‌گیری ایمن؛ ژنراتور برای ایجاد سناریوهای آزمایشی استاندارد.

۶) چرا FNIRSI؟ مزایا و ملاحظات
✅ مزایا
  • نسبت هزینه/کارایی عالی؛ نقطه ورود مناسب به ابزارهای تست
  • رابط کاربری ساده، یادگیری سریع، وجود مدل‌های باتری‌خور برای میدانی
  • پوشش کاربرد از آموزش تا PM و تعمیرات عمومی
  • تنوع اکسسوری و پروب‌ها، ذخیره و مستندسازی ساده
⚠️ ملاحظات/محدودیت‌ها
  • برای پژوهش RF/Hi-End و مترو‌لوجی دقیق، ممکن است به ابزار آزمایشگاهی رده‌بالا نیاز باشد
  • ضرورت رعایت دقیق CAT/پروب/زمین مرجع جهت ایمنی و دقت
  • در جریان‌های بسیار کم، برخی کلمپ‌ها به حساسیت محدود برخورد می‌کنند
۷) راهنمای انتخاب سریع (Step-by-Step)
  1. سناریو: آموزش/تعمیرات/PM/اتوماسیون؟ محیط آزمایشگاه یا میدانی؟
  2. سیگنال هدف: فرکانس، شکل موج، هارمونیک‌ها، گذراها → تعیین BW و Sampling
  3. ایمنی: کلاس CAT ابزار/پروب مطابق سطح انرژی/محیط
  4. دقت/Resolution: نیاز به Counts/Resolution بالا؟
  5. حافظه/ثبت: عمق حافظه، امکان ذخیره اسکرین/Trace، خروجی داده
  6. اکسسوری: پروب‌های تخصصی (دما/جریان/دیفرانسیل)
  7. بودجه/TCO: قیمت، لوازم جانبی، کالیبراسیون دوره‌ای
۸) ایمنی، نگهداری (PM) و کالیبراسیون
  • CAT & PPE: ابزار با رده ایمنی صحیح انتخاب و از PPE استفاده شود؛ پیش از اندازه‌گیری روی مدارهای قدرت، LOTO را اجرا کنید.
  • پروب و زمین: پروب ×10، طول زمین کوتاه، اجتناب از Ground Loop؛ در اندازه‌گیری دیفرانسیل از پروب اختصاصی استفاده کنید.
  • PM دوره‌ای: تمیزکاری پورت‌ها، بازبینی کابل‌ها، تست عایق پروب‌ها، به‌روزرسانی نرم‌افزار/فریم‌ویر.
  • کالیبراسیون: طبق توصیه سازنده و حساسیت کاربرد؛ ثبت شناسنامه کالیبراسیون و Traceability.
  • گزارش‌دهی: ذخیره اسکرین/Trace و ضمیمه در گزارش PM برای تصمیم‌سازی پیش‌بینانه.
علامت علت‌های محتمل راهکار
موج ناپایدار/پر نویز تریگر نامناسب، پروب ×1، زمین بد، BW Limit خاموش تنظیم تریگر، پروب ×10، کوتاه‌کردن زمین، فعال کردن BW Limit
قرائت جریان غیرواقعی قرارگیری بد فک کلمپ، میدان مجاور، چند هادی در فک گرفتن یک هادی، دوری از منابع قوی، Zero کردن کلمپ
سوختن فیوز ورودی DMM اتصال اشتباه لیدها، تغییر ندادن رنج پس از آمپرمتر تعویض فیوز با گرید صحیح، رعایت رویه جابجایی لید/رنج
۹) ماتریس انتخاب سریع
  1. آموزش/تعمیرات سبک → اسیلوسکوپ دستی 50–100MHz + DMM True-RMS
  2. بنچ‌تست و تحلیل دقیق → اسیلوسکوپ رومیزی با حافظه عمیق + پروب ×10
  3. تابلو و موتور → کلمپ True-RMS با Inrush و CAT III 600V
  4. کالیبراسیون/آزمایش → ژنراتور سیگنال + اسیلوسکوپ برای مشاهده پاسخ
سوالات پرتکرار
اسیلوسکوپ دستی یا رومیزی؟
برای کار میدانی/آموزش، دستی کافی است؛ برای تحلیل عمیق/حافظه، رومیزی پیشنهاد می‌شود.
برای درایو VFD چه ابزاری مناسب است؟
کلمپ True-RMS با Inrush و فیلتر LPF/LoZ + اسیلوسکوپ با BW مناسب و پروب ایمن.
چطور از خطای زمین جلوگیری کنم؟
از حلقه زمین بپرهیزید، مسیر زمین کوتاه باشد، برای High-Side از پروب دیفرانسیل بهره بگیرید.
زمان کالیبراسیون دوره‌ای چقدر است؟
وابسته به شدت استفاده/استاندارد داخلی؛ معمولاً سالانه یا هر ۱۸ ماه یک‌بار برای DMM/کلمپ و اسیلوسکوپ.
۱۰) جمع‌بندی

FNIRSI پل مناسبی میان نیازهای عملیاتی روزمره و بودجه محدود ایجاد می‌کند. اگر به دنبال ابزاری اقتصادی با راه‌اندازی سریع و کاربری ساده برای آموزش، تعمیرات سبک، PM و عیب‌یابی میدانی هستید، اسیلوسکوپ‌های دستی/رومیزی، مولتی‌مترها و کلمپ‌مترهای True-RMS و ژنراتورهای سیگنال این برند انتخاب‌های منطقی هستند. رعایت ایمنی CAT/پروب/زمین، کالیبراسیون و مستندسازی، کیفیت نتایج را پایدار می‌کند. برای سناریوهای Hi-End یا پژوهش RF، ابزار آزمایشگاهی رده‌بالا را نیز در نظر داشته باشید.
