۱) مقدمه مهندسی کنترل سطح روغن

در کمپرسورهای اسکرو، سیستم روغن فقط یک بخش جانبی نیست؛ بلکه قلب پنهان سیستم محسوب می‌شود. روتورهای مارپیچی با سرعت بالا درگیر هستند و اگر روغن به‌صورت پایدار و کافی در مدار جریان نداشته باشد، تنها در چند دقیقه امکان آسیب جدی به یاتاقان‌ها، سطوح آب‌بندی و حتی پوسته کمپرسور وجود دارد. کنترل سطح روغن به معنای تضمین پایداری عملکرد، کاهش استهلاک و افزایش عمر تجهیز است.

۲) ساختار مدار روغن در کمپرسور اسکرو

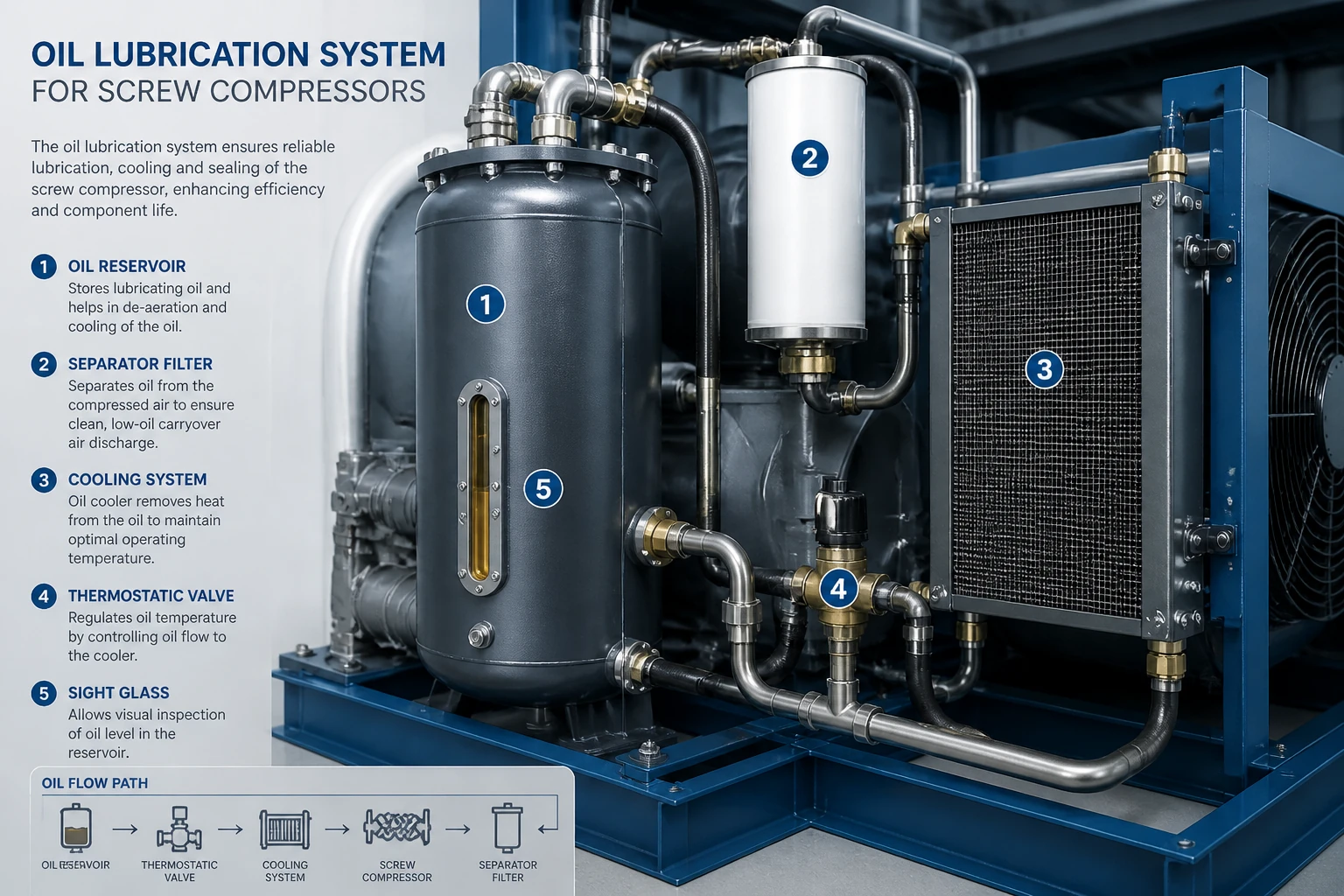

مدار روغن شامل مخزن روغن، سپراتور، فیلتر روغن، اویل کولر و مسیر برگشت به یاتاقان‌ها است. پس از فشرده‌سازی، مخلوط گاز و روغن وارد سپراتور می‌شود. در این بخش، روغن جدا شده و دوباره به مخزن بازمی‌گردد. سپس توسط فشار داخلی یا پمپ روغن به نقاط بحرانی ارسال می‌شود.

اگر سطح روغن در مخزن پایین بیاید، مکش هوا در مدار روغن ایجاد می‌شود، فشار روغن افت کرده و سیستم حفاظت Oil Differential فعال می‌شود.

۳) چرا کنترل سطح روغن حیاتی است؟

• جلوگیری از سایش زودرس روتورها
• کاهش دمای دیسشارژ
• پایداری فشار روغن
• جلوگیری از حمل روغن به سیستم هوا
• کاهش هزینه تعمیرات اساسی

۴) سنسور سطح روغن و نحوه عملکرد

در بسیاری از کمپرسورهای صنعتی از سنسورهای فلوتر مغناطیسی، سنسورهای خازنی یا ترانسمیترهای سطح آنالوگ استفاده می‌شود. این سنسورها به کنترلر متصل شده و در صورت کاهش سطح، سیگنال هشدار یا توقف صادر می‌کنند.

تعریف تاخیر زمانی (Delay) در آلارم Low Oil ضروری است. در هنگام استارت اولیه، سطح روغن ممکن است نوسان کوتاه‌مدت داشته باشد. اگر بدون تاخیر تعریف شود، سیستم بی‌دلیل Trip خواهد کرد.

۵) تحلیل مهندسی سنسور سطح و خطاهای مرتبط

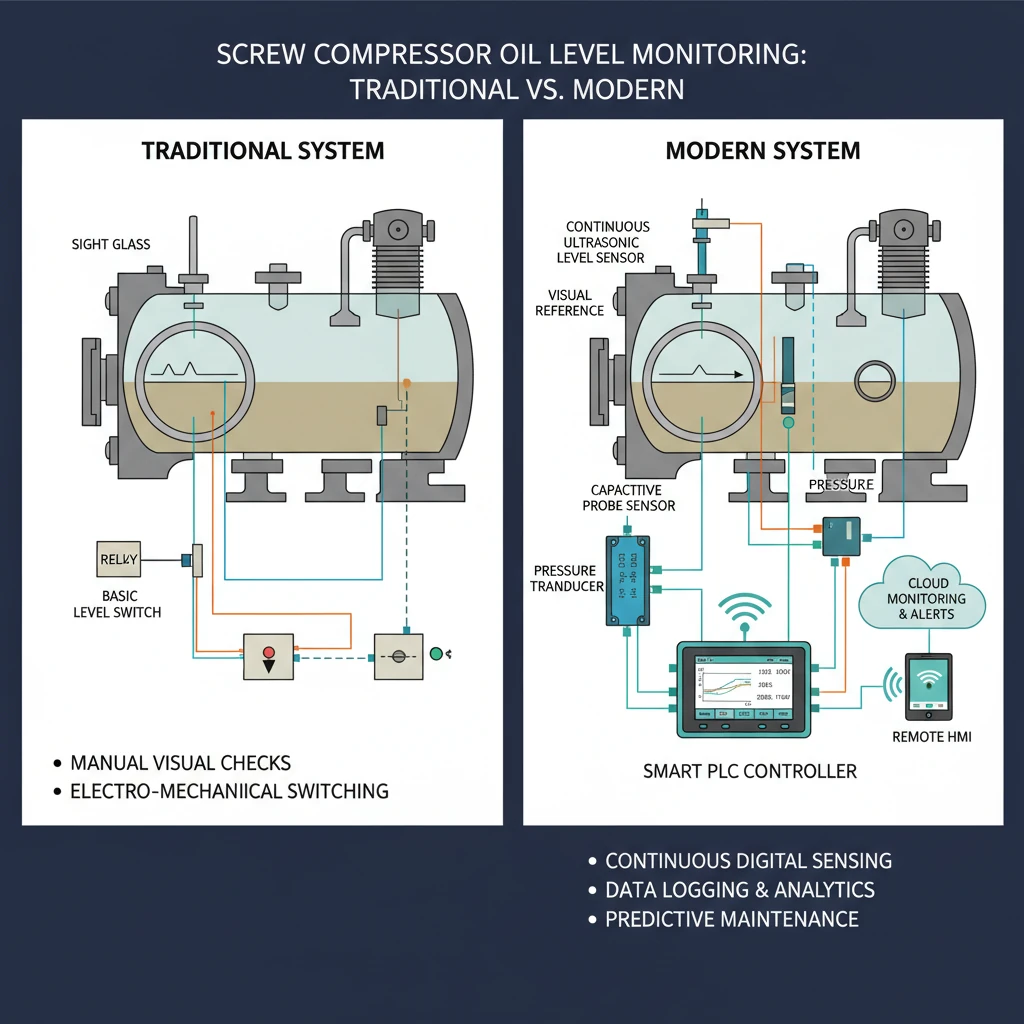

برای کنترل صحیح سطح روغن، تنها یک گیج چشمی کافی نیست. در سیستم‌های صنعتی، سنسورهای سطح اطلاعات پیوسته یا گسسته به کنترلر ارائه می‌دهند تا رفتار سیستم قابل پایش و محافظت باشد. سنسور سطح می‌تواند نوع ON/OFF یا آنالوگ باشد. سنسورهای ON/OFF معمولاً دو وضعیت Low و Normal را ارسال می‌کنند؛ اما ترانسمیتر آنالوگ، مقدار درصد سطح روغن را به کنترلر منتقل می‌کند و امکان منطق هوشمند را فراهم می‌سازد.

۶) تحلیل خطاهای LOW OIL LEVEL و OIL DIFFERENTIAL

دو خطای اصلی مرتبط با روغن در کمپرسور اسکرو عبارت‌اند از:

• Low Oil Level – به دلیل پایین بودن سطح روغن در مخزن
• Low Oil Pressure / Oil Differential – به دلیل کاهش فشار روغن ورودی به یاتاقان‌ها

این دو خطا اگرچه مرتبط هستند اما یکی نیستند. خطای سطح، نتیجه کمبود حجم روغن است؛ اما خطای دیفرانسیل فشار نتیجه مشکل در گردش روغن است. در بسیاری موارد سطح کافی است اما گردش درست انجام نمی‌شود: فیلتر روغن مسدود است، سوپاپ تنظیم فشار گیر کرده، یا مسیر روغن دچار نشتی هوا شده است.

بررسی هم‌زمان این دو خطا یک دید ۳۶۰ درجه از وضعیت سلامت مدار روغن ارائه می‌دهد.

۷) سناریوهای واقعی خرابی سطح روغن

در این بخش چند سناریوی رایج در محیط‌های صنعتی واقعی شرح داده می‌شود تا درک بهتری از رفتار کمپرسور در شرایط خطا داشته باشیم.

• سناریو ۱ – سطح روغن کافی، ولی آلارم Low Oil Pressure نتیجه: فیلتر روغن بسته شده یا مسیر برگشت روغن مسدود است.
• سناریو ۲ – سطح روغن کم پس از خاموشی نتیجه: شیر یک‌طرفه مخزن روغن نشتی دارد و روغن به عقب برمی‌گردد.
• سناریو ۳ – مصرف روغن بیش از حد نتیجه: جداکننده روغن (سپراتور) خراب شده و روغن وارد سیستم هوا می‌شود.
• سناریو ۴ – نوسان سطح روغن هنگام استارت نتیجه: کاملاً طبیعی است؛ باید Delay برای آلارم تعریف شود.

۸) منطق کنترلی (PLC Logic) کنترل سطح روغن

منطق کنترل سطح روغن در کمپرسورهای صنعتی معمولا شامل ۳ بخش است:

• پایش سطح روغن
• پایش فشار روغن
• آلارم و توقف حفاظتی

در سیستم‌های پیشرفته، منطق ترکیبی زیر اجرا می‌شود:

۹) روش کامل سرویس سطح روغن

سرویس صحیح روغن شامل مراحل زیر است:

1. خاموشی کامل سیستم و رسیدن فشار به صفر
2. چک کردن سطح در سایت‌گلس
3. باز کردن درب فیلتر و بررسی کثیفی
4. چک کردن دمای ورودی و خروجی اویل کولر
5. بررسی نشتی در اتصالات و هوزینگ سپراتور
6. رسوب‌زدایی مسیر برگشت روغن در صورت ایجاد لجن
7. و نمونه‌گیری روغن برای آزمایش ویسکوزیته و اکسیداسیون

اگر کمپرسور پس از سرویس روغن سریعاً آلارم سطح روغن می‌دهد، احتمالاً هوای محبوس در مدار وجود دارد. برای رفع مشکل، کمپرسور را در حالت Unloaded چند دقیقه روشن نگه دارید تا هوا تخلیه و چرخه روغن پایدار شود.

۱۰) تحلیل کامل مدار گردش روغن (Oil Circuit)

برای درک واقعی اهمیت کنترل سطح روغن، باید ابتدا مسیر کامل حرکت روغن در کمپرسور اسکرو را بررسی کرد. در یک کمپرسور استاندارد صنعتی، روغن در یک چرخه بسته حرکت می‌کند و چند وظیفه مهم را همزمان انجام می‌دهد: روانکاری قطعات، خنک‌کاری، آب‌بندی بین روتورها و همچنین کاهش صدا و ارتعاش.

چرخه روغن معمولاً از مخزن روغن شروع می‌شود. در این مخزن، روغن پس از جدا شدن از جریان هوا جمع می‌شود. سپس از طریق اختلاف فشار یا پمپ روغن به سمت فیلتر روغن هدایت می‌شود. فیلتر وظیفه دارد ذرات فلزی، گردوغبار و آلودگی‌های احتمالی را حذف کند تا روغن تمیز وارد یاتاقان‌ها و محفظه روتور شود.

پس از عبور از فیلتر، روغن وارد مسیر توزیع می‌شود و به نقاط حساس سیستم منتقل می‌گردد. در این نقاط شامل یاتاقان‌های اصلی، چرخ‌دنده‌ها و ناحیه فشرده‌سازی بین روتورها است. روغن در این بخش گرمای زیادی جذب می‌کند و سپس همراه با هوای فشرده وارد مخزن جداکننده می‌شود تا دوباره از هوا جدا گردد و به چرخه بازگردد.

۱۱) سیستم خنک‌کاری روغن (Oil Cooling)

یکی از مهم‌ترین وظایف روغن در کمپرسور اسکرو، انتقال حرارت است. در هنگام فشرده‌سازی، دمای گاز ممکن است به بیش از ۱۰۰ درجه سانتی‌گراد برسد. اگر این گرما دفع نشود، قطعات داخلی دچار تغییر شکل حرارتی خواهند شد.

برای جلوگیری از این مشکل، روغن پس از جذب گرما وارد اویل کولر می‌شود. اویل کولر می‌تواند از نوع هواخنک یا آب‌خنک باشد. در نوع هواخنک، یک فن جریان هوا را از میان رادیاتور عبور می‌دهد. در نوع آب‌خنک، آب سرد از داخل مبدل حرارتی عبور کرده و گرما را جذب می‌کند.

کنترل دمای روغن معمولاً توسط ترموستات یا شیر بای‌پس انجام می‌شود تا دمای روغن در محدوده مناسب (معمولاً بین 70 تا 85 درجه سانتی‌گراد) حفظ گردد.

۱۲) رفتار حرارتی روغن در کمپرسور

ویسکوزیته روغن با دما تغییر می‌کند. در دمای پایین روغن غلیظ‌تر است و ممکن است جریان آن کاهش یابد، در حالی که در دمای بالا روغن رقیق شده و توانایی ایجاد فیلم روانکاری کاهش می‌یابد. به همین دلیل انتخاب نوع روغن مناسب برای کمپرسور بسیار مهم است.

روغن‌های مخصوص کمپرسور معمولاً دارای افزودنی‌های ضد اکسیداسیون، ضد سایش و ضد کف هستند. این افزودنی‌ها باعث افزایش عمر روغن و حفظ خواص آن در شرایط دمایی سخت می‌شوند.

۱۳) محاسبه تقریبی دبی گردش روغن

در بسیاری از کمپرسورها، دبی گردش روغن چندین برابر دبی هوای فشرده است. این موضوع به دلیل نیاز به خنک‌کاری و روانکاری همزمان است.

به طور تجربی در برخی طراحی‌ها رابطه زیر استفاده می‌شود:

Oil Flow ≈ 2 تا 4 برابر دبی هوای فشرده

این مقدار بسته به طراحی کمپرسور، نوع روغن و فشار کاری متفاوت است. اگر دبی گردش روغن کاهش پیدا کند، دمای سیستم افزایش یافته و راندمان کاهش می‌یابد.

۱۴) خرابی‌های شدید ناشی از کمبود روغن

کمبود روغن یکی از خطرناک‌ترین شرایط برای کمپرسور اسکرو است. در صورت ادامه کار در این وضعیت، چند نوع خرابی جدی ممکن است رخ دهد:

• سایش شدید یاتاقان‌ها
• افزایش دمای روتورها
• قفل شدن روتور
• آسیب دیدن آب‌بندها
• خرابی کامل مجموعه ایرند

در بسیاری از موارد، ادامه کار کمپرسور با سطح روغن پایین می‌تواند هزینه تعمیراتی بسیار سنگینی ایجاد کند، به همین دلیل سیستم‌های حفاظتی روغن در کمپرسورها بسیار حساس طراحی می‌شوند.

اپراتورها باید سطح روغن را به صورت روزانه بررسی کنند، خصوصاً در کمپرسورهایی که به صورت پیوسته در حال کار هستند. ثبت روزانه سطح روغن در دفترچه نگهداری می‌تواند به تشخیص زودهنگام نشتی یا مصرف غیرعادی روغن کمک کند.

۱۵) برنامه کامل نگهداری پیشگیرانه (PM) سطح و مدار روغن

نگهداری پیشگیرانه نقش مهمی در افزایش عمر کمپرسورهای اسکرو دارد. در این بخش یک برنامه کامل PM ارائه شده که اپراتورها می‌توانند طبق آن وضعیت سطح روغن، کیفیت روغن، فیلترها و سپراتور را بررسی کنند تا از خرابی‌های بزرگ جلوگیری شود.

• بررسی روزانه سطح روغن در سایت‌گلس
• کنترل دمای روغن در هنگام کار
• بازرسی بصری نشتی‌های احتمالی در اتصالات، فیلتر و سپراتور
• چک کردن فشار افت فیلتر روغن
• ابعاد‌گیری صدای غیرعادی هنگام افزایش دمای روغن

اجرای PM مناسب یکی از موثرترین روش‌های کاهش توقف اضطراری کمپرسور در شرایط کاری سنگین است.

۱۶) جدول زمان‌بندی تعویض روغن و فیلتر

تعویض روغن و فیلترها یکی از اصلی‌ترین بخش‌های تعمیر و نگهداری است. این جدول زمان‌بندی پیشنهادی برای اکثر کمپرسورهای اسکرو صنعتی مناسب است:

البته اگر دمای کمپرسور بیشتر از 90 درجه باشد یا بار کاری نوسان زیادی داشته باشد، باید زمان تعویض کوتاه‌تر شود.

۱۷) تحلیل مصرف غیرعادی روغن

مصرف غیرعادی روغن یکی از رایج‌ترین مشکلات در کمپرسورهای اسکرو است. دلایل متعددی می‌تواند باعث افزایش مصرف روغن شود، از جمله:

• خرابی سپراتور روغن
• استفاده از روغن نامناسب با ویسکوزیته پایین
• نشت در مسیر برگشت روغن
• گرفتگی مسیر لوله روغن
• دمای بیش از حد کمپرسور

برای تشخیص مصرف غیرعادی روغن، بهترین روش ثبت روزانه سطح روغن و مقایسه آن با شرایط کاری کمپرسور است.

۱۸) تحلیل مهندسی خرابی روتور در اثر کمبود روغن

بدون وجود روغن کافی، سطح تماس بین روتورها بدون روانکاری باقی می‌ماند. این موضوع باعث ایجاد حرارت موضعی شده و در نهایت باعث ایجاد خراش‌های عمیق بر روی سطح روتور می‌شود. اگر کمپرسور در این وضعیت بیش از چند دقیقه کار کند، روتورها دچار انبساط حرارتی شده و با یکدیگر تماس پیدا می‌کنند که این امر موجب قفل شدن (Seizure) کمپرسور می‌شود.

در بسیاری از موارد، تعمیر این نوع آسیب غیرممکن بوده و باید مجموعه روتور کامل تعویض شود. به همین دلیل آلارم فشار و سطح روغن از مهم‌ترین بخش‌های حفاظتی کمپرسور هستند.

۱۹) جمع‌بندی نهایی

کنترل سطح روغن در کمپرسور اسکرو موضوعی ساده به نظر می‌رسد، اما نقش کلیدی در دوام و بازدهی دستگاه دارد. روغن علاوه بر روانکاری، وظیفه خنک‌کاری، آب‌بندی و کاهش صدا را بر عهده دارد. کاهش سطح روغن یا کاهش گردش روغن می‌تواند منجر به خرابی‌های بسیار سنگین و پرهزینه شود.

راهکار اصلی برای جلوگیری از این خرابی‌ها، نگهداری منظم، استفاده از روغن با کیفیت، کنترل روزانه سطح روغن و توجه به آلارم‌های دستگاه است.
