گاز مبرد R22 | راهنمای کامل (ساده تا مهندسی)

بخش ۱ از ۴ – مبانی، تعریف، مشخصات کلیدی و رفتار ترمودینامیکی

۱) معرفی مهندسی مبرد R22

گاز مبرد R22 با نام شیمیایی Chlorodifluoromethane و فرمول CHClF₂، یکی از مهم‌ترین مبردهای نسل HCFC در صنعت تهویه مطبوع و تبرید است. از دید مهندسی، R22 به دلیل ترکیب مناسب فشار کاری، ظرفیت سرمایشی، پایداری عملکرد در اقلیم گرم و سازگاری با بسیاری از کمپرسورها، سال‌ها گزینه‌ی رایج بوده است.

۲) R22 در طبقه‌بندی مبردها

مبردها از نظر شیمیایی به گروه‌های CFC، HCFC، HFC، HFO و مبردهای طبیعی (NH₃، CO₂، پروپان و…) تقسیم می‌شوند. R22 در گروه HCFC است؛ یعنی حاوی کلر بوده و به همین دلیل ODP (پتانسیل تخریب اوزون) دارد.

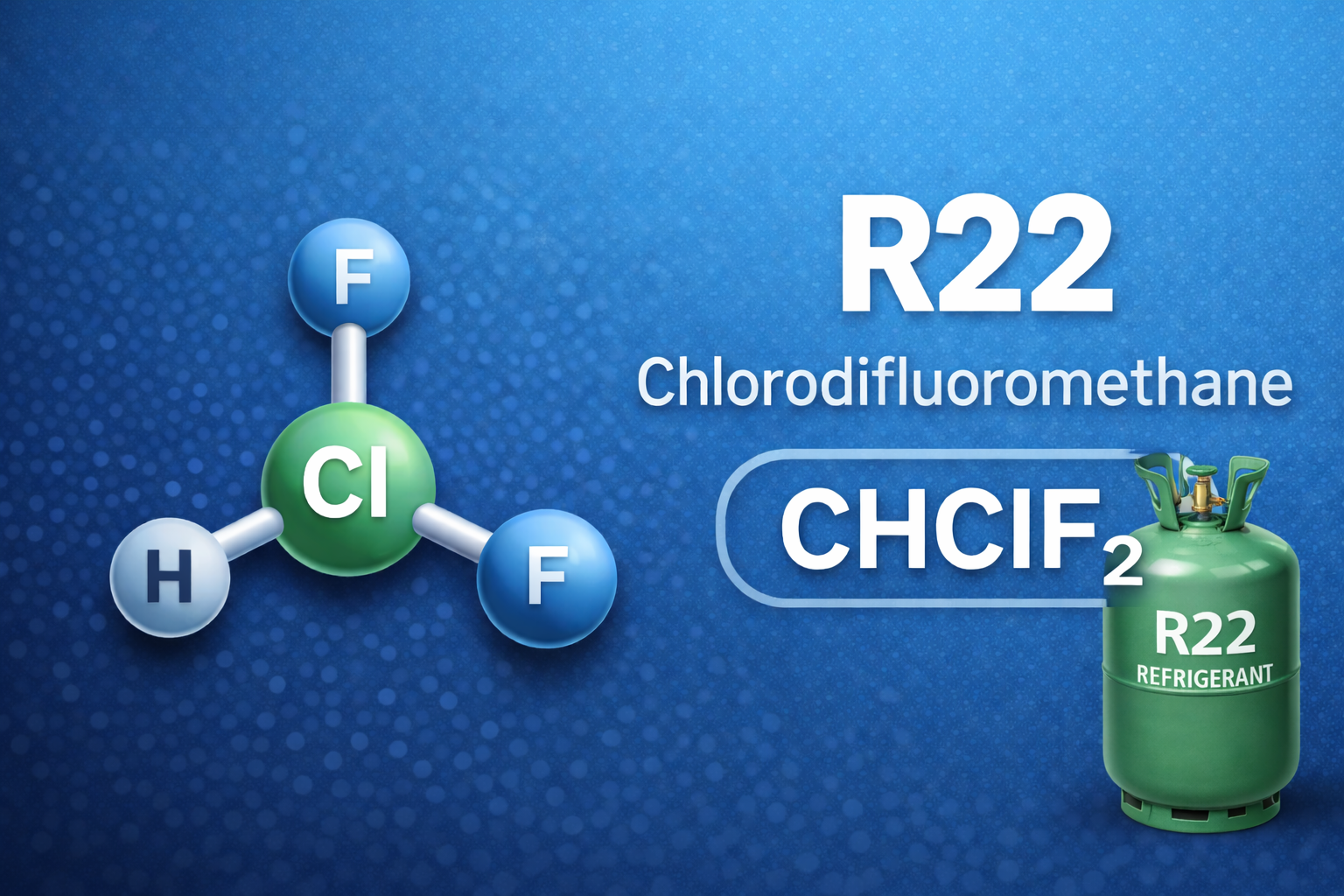

۳) ساختار مولکولی و اثر آن روی عملکرد

R22 شامل یک اتم کلر، دو اتم فلوئور و یک اتم هیدروژن است. وجود کلر باعث ODP می‌شود و وجود هیدروژن عمر اتمسفری را نسبت به CFCها کمتر می‌کند (به همین دلیل «مبرد انتقالی» نام گرفت). از نظر عملکردی، این ترکیب به R22 رفتار فشار–دما نسبتاً متعادل و مناسب برای سیستم‌های قدیمی می‌دهد.

۴) مشخصات کلیدی ترمودینامیکی (جدول مهندسی)

۵) رفتار فشار–دما؛ چرا در اقلیم گرم محبوب بود؟

یکی از دلایل محبوبیت R22 این است که در بسیاری از شرایط آب‌وهوایی (خصوصاً مناطق گرم)، فشارهای کاری آن در محدوده‌ای «قابل مدیریت» باقی می‌ماند و سیستم‌های قدیمی با کمپرسورهای On/Off با آن پایدارتر کار می‌کردند. این موضوع در عمل یعنی ریسک قطع‌کردن‌های حفاظتی کمتر و رفتار قابل پیش‌بینی‌تر در سرویس و تعمیرات.

۶) چرخه تبرید R22 (از نگاه مهندسی)

در سیکل تبرید تراکمی، R22 در کمپرسور متراکم می‌شود، در کندانسور گرما را دفع می‌کند، پس از عبور از شیر انبساط افت فشار می‌یابد و در اواپراتور با جذب گرمای محیط «سرما» تولید می‌کند. کیفیت کنترل سوپرهیت و سلامت شارژ مبرد، روی عمر کمپرسور و مصرف انرژی اثر مستقیم دارد.

۷) سازگاری با کمپرسور و روغن‌ها

مزیت مهم R22 این است که معمولاً با روغن‌های معدنی (MO) و آلکیل‌بنزن (AB) سازگار است؛ به همین دلیل در سیستم‌های قدیمی، نیاز به تغییر گسترده روغن مثل بسیاری از جایگزین‌ها کمتر بوده و سرویس‌کارها با آن راحت‌تر بودند.

کاربردهای گاز مبرد R22 و اصول انتخاب در سیستم‌های واقعی

بخش ۲ از ۴ – از مصرف خانگی تا تحلیل مهندسی در چیلر و سردخانه

۱) کاربرد R22 در کولرهای گازی و داکت اسپلیت

یکی از گسترده‌ترین کاربردهای R22، در کولرهای گازی دیواری، ایستاده و داکت اسپلیت‌های نسل قدیم بوده است. دلیل این موضوع، فشار کاری مناسب، راه‌اندازی ساده کمپرسور و تحمل خوب در دماهای بالای محیط بود.

• کمپرسورهای پیستونی و روتاری به‌خوبی با R22 کار می‌کردند
• کنترل ساده با ترموستات مکانیکی
• عدم نیاز به روغن‌های سنتتیک گران‌قیمت
• هزینه تعمیر و شارژ نسبتاً پایین

۲) کاربرد R22 در چیلرهای صنعتی

در گذشته، R22 یکی از گزینه‌های اصلی برای چیلرهای هواخنک و آب‌خنک با کمپرسور پیستونی یا اسکرو قدیمی بود. رفتار پایدار فشار–دما باعث می‌شد کنترل سیستم ساده‌تر و ریسک Trip کمپرسور کمتر باشد.

از دید مهندسی، R22 در چیلرها مزایای زیر را داشت:

• پایداری مناسب در بارهای جزئی
• تحمل دمای کندانس بالا در اقلیم گرم
• سادگی مدار تبرید
• سازگاری خوب با شیرهای انبساط ترموستاتیکی (TXV)

۳) کاربرد R22 در سردخانه‌ها

R22 در برخی سردخانه‌های بالای صفر و زیر صفر کوچک نیز استفاده شده است، به‌ویژه در پروژه‌هایی که ظرفیت خیلی بالا نبوده و طراحی ساده مدنظر بوده است.

اما از نظر مهندسی باید دقت کرد که:

• برای سردخانه‌های زیر صفر عمیق، R22 گزینه ایده‌آل نیست
• در دماهای تبخیر بسیار پایین، راندمان آن کاهش می‌یابد
• امروزه مبردهایی مثل R404A یا CO₂ جایگزین منطقی‌تری هستند

۴) چه زمانی انتخاب R22 منطقی است؟ (تحلیل واقعی)

انتخاب R22 امروز معمولاً برای سیستم جدید توصیه نمی‌شود، اما در شرایط زیر همچنان می‌تواند انتخاب منطقی باشد:

• سیستم قدیمی طراحی‌شده فقط برای R22
• عدم امکان تغییر کامل مدار و روغن
• بودجه محدود برای Retrofit
• دسترسی مناسب به گاز و قطعات یدکی

۵) جدول تصمیم‌گیری مهندسی استفاده از R22

مزایا، معایب و تحلیل مهندسی گاز مبرد R22

بخش ۳ از ۴ – بررسی فنی، اقتصادی، ایمنی و تجربی

۱) مزایای فنی و عملیاتی R22

اگر بخواهیم فقط از نگاه مهندسی و تجربه‌ی میدانی صحبت کنیم، R22 یکی از خوش‌رفتارترین مبردهای کلاسیک صنعت تبرید بوده است.

• پایداری فشار–دما: کنترل ساده و ریسک کمتر اورلود
• سازگاری عالی با روغن معدنی: کاهش هزینه تعمیرات
• راندمان قابل قبول در اقلیم گرم: عملکرد پایدار در تابستان
• سازگار با TXVهای قدیمی: عدم نیاز به تغییر شیر انبساط
• اقتصادی برای سرویس: هزینه کمتر نسبت به Retrofit کامل

۲) معایب واقعی R22 (بدون تعارف)

معایب R22 بیشتر از جنس قانونی، زیست‌محیطی و آینده‌نگرانه هستند، نه ضعف ذاتی در عملکرد.

• ODP غیر صفر: تخریب لایه اوزون
• محدودیت تولید جهانی: افزایش تدریجی قیمت
• عدم تطابق با سیستم‌های اینورتر: مناسب نسل جدید نیست
• ریسک تأمین بلندمدت: وابستگی به واردات
• محدودیت قانونی در برخی کشورها: ممنوع در سیستم جدید

۳) ایمنی، سمیت و استاندارد کاری R22

R22 در استاندارد ASHRAE در کلاس A1 قرار دارد: یعنی غیر قابل اشتعال و با سمیت پایین. این ویژگی یکی از دلایل محبوبیت آن در کاربری‌های خانگی بوده است.

• غیرقابل اشتعال در شرایط نرمال
• ایمن‌تر از مبردهای هیدروکربنی
• نیاز به تهویه مناسب در فضاهای بسته
• تجزیه سمی در دمای شعله (احتیاط در جوشکاری)

۴) تحلیل اقتصادی: R22 یا جایگزینی؟

تصمیم اقتصادی درباره R22 همیشه بین دو گزینه است: ادامه استفاده یا Retrofit / تعویض سیستم.

مقایسه R22 با مبردهای جایگزین + جمع‌بندی نهایی

بخش ۴ از ۴ – تصمیم‌گیری مهندسی، اقتصادی و آینده‌نگر

۱) جدول مقایسه مهندسی R22 با مبردهای رایج

۲) تحلیل مقایسه‌ای به زبان ساده

• R410A: راندمان بالا، اما فشار زیاد و هزینه سرویس بالا
• R407C: نزدیک‌ترین جایگزین به R22، اما نیازمند تغییر روغن
• R404A: مناسب سردخانه زیر صفر، نه تهویه مطبوع
• R22: ساده، پایدار، اما با آینده محدود

۳) تصمیم مهندسی نهایی (چه کار کنیم؟)

۴) سوالات متداول (FAQ)
