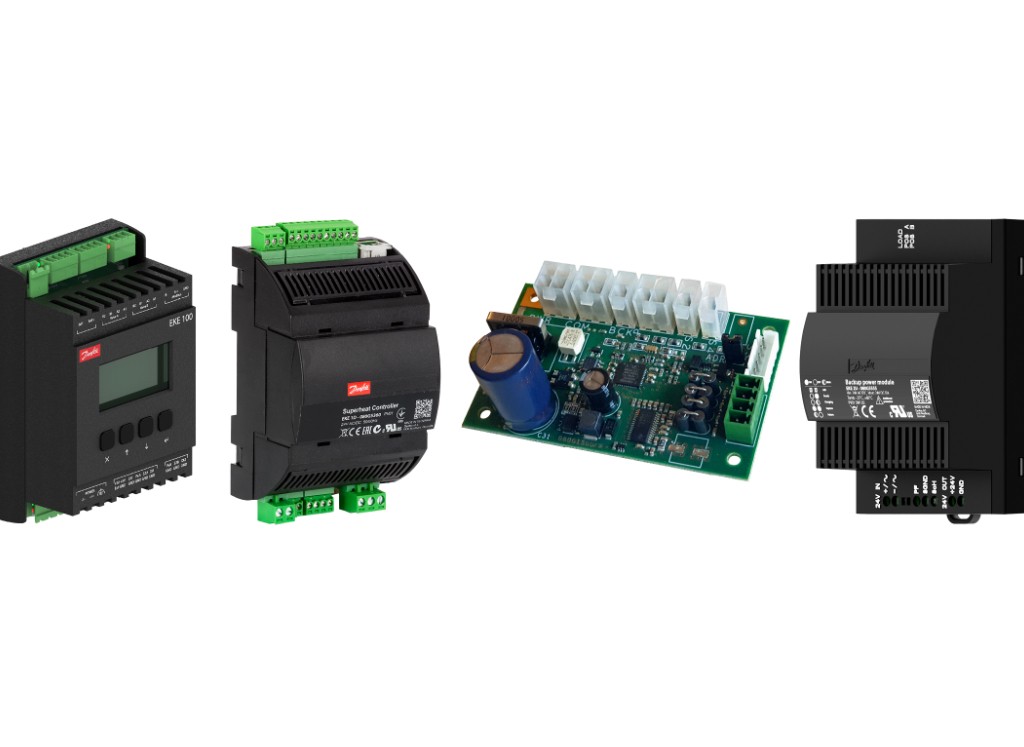

کنترلرهای سوپرهیت Danfoss سری EKE
? کنترلر سوپرهیت Danfoss سری EKE
کنترل هوشمند و دقیق اواپراتورها با شیرهای انبساط الکترونیکی
کنترلرهای سوپرهیت Danfoss سری EKE یکی از هوشمندترین و دقیق‌ترین تجهیزات در زمینه کنترل جریان مبرد در سیستم‌های تبرید و تهویه مطبوع به شمار می‌رن. این کنترلرها برای کنترل لحظه‌ای سوپرهیت در اواپراتورها به کار می‌رن و با کمک سنسورهای فشار و دما، عملکرد شیر انبساط الکترونیکی (سری ETS) رو به‌صورت کاملاً دقیق مدیریت می‌کنن.
? مدل‌های متنوع کنترلر EKE
متناسب با هر نوع پروژه، از ساده تا صنعتی
| مدل | ویژگی‌ها و کاربرد |
|---|---|
| EKE 1A | کنترل ساده یک شیر ETS – اقتصادی، برای سیستم‌های کوچک |
| EKE 1B | نسخه ارتقاءیافته با ورودی/خروجی بیشتر |
| EKE 1C | دارای پورت Modbus برای ارتباط با BMS |
| EKE 2U | کنترل اواپراتور یونیورسال – دقت بالا، تنظیمات پیشرفته |
| EKE 347 | مناسب برای سیستم‌های دو مدار و پروژه‌های متوسط |
| EKE 400 | پیشرفته‌ترین کنترلر برای کاربردهای صنعتی و ادغام با PLC |
⚙️ نحوه عملکرد کنترلر EKE
-
دریافت دمای برگشت از اواپراتور
-
دریافت فشار از ورودی اواپراتور
-
محاسبه سوپرهیت توسط کنترلر
-
صدور فرمان به شیر انبساط الکترونیکی (ETS)
-
کنترل دقیق میزان مبرد تزریقی به اواپراتور
این سیستم باعث بهینه‌سازی عملکرد چیلر، جلوگیری از برگشت مایع به کمپرسور و افزایش راندمان کلی می‌شه.
? ویژگی‌های اصلی کنترلرهای سری EKE
-
✅ دقت بالا در کنترل سوپرهیت
-
✅ افزایش عمر کمپرسور
-
✅ کاهش مصرف انرژی سیستم برودتی
-
✅ واکنش سریع به تغییرات بار
-
✅ نصب آسان با تنظیمات ساده
-
✅ قابلیت ادغام با سیستم‌های BMS و PLC (در مدل‌های پیشرفته)
-
✅ سازگار با سنسورهای فشار سری AKS و دما سری MBT دانفوس
? تفاوت بین EKE 1A / 1B / 1C
| مدل | تفاوت کلیدی | کاربرد مناسب |
|---|---|---|
| EKE 1A | ساده‌ترین نسخه، فاقد ارتباط شبکه‌ای | چیلرهای کوچک، روف‌تاپ |
| EKE 1B | دارای ورودی دیجیتال و خروجی آلارم | سردخانه‌های کوچک |
| EKE 1C | ارتباط Modbus RTU برای اتصال به BMS | فروشگاه‌ها، تجهیزات پیشرفته |
? کاربردها
کنترلرهای EKE در پروژه‌های متنوعی استفاده می‌شن، از جمله:
-
چیلرهای صنعتی و تجاری
-
سیستم‌های تبرید فروشگاهی
-
تهویه مطبوع مرکزی (AHU، VRF)
-
سردخانه‌ها و انبارهای دارویی
-
خطوط تولید صنایع غذایی و شیمیایی
-
خنک‌کاری فرآیندهای صنعتی حساس
⚙️ آموزش کانفیگ و تنظیم کنترلرهای EKE Danfoss
قدم‌به‌قدم برای نصب و راه‌اندازی اصولی
یکی از مزیت‌های بزرگ کنترلرهای EKE، راحتی در نصب و تنظیم اولیه (Commissioning) هست. این کنترلرها با وجود قابلیت‌های بالا، تنظیمات نسبتاً ساده‌ای دارن که با رعایت چند مرحله قابل انجامه:
? مراحل عمومی نصب و کانفیگ کنترلر EKE
-
اتصال شیر انبساط الکترونیکی (ETS):
کنترلر باید به‌درستی به شیر ETS متصل بشه. توجه کن که ولتاژ، نوع اتصال (PWM یا Stepper) و مدل شیر، با کنترلر سازگار باشه. -
نصب سنسورها:
-
سنسور دما (NTC یا PT1000): روی لوله ساکشن (خروجی اواپراتور) نصب بشه.
-
سنسور فشار (AKS سری 32 یا 33): روی لوله ورودی مبرد به اواپراتور قرار بگیره.
اتصال دقیق و بدون نشتی بسیار مهمه.
-
-
بررسی منبع تغذیه:
اکثر کنترلرهای EKE با ولتاژ 24VAC کار می‌کنن. حتماً از منبع تغذیه مطمئن و ایمن استفاده کن. -
تنظیم DIP سوئیچ‌ها (در مدل‌های EKE 1):
مدل‌های ساده‌تر (EKE 1A/B/C) با DIP سوئیچ تنظیم می‌شن:-
نوع شیر
-
نوع سنسور
-
جهت چرخش موتور Stepper
-
سرعت پاسخ‌گویی
-
-
تنظیم از طریق منو یا نرم‌افزار (در مدل‌های پیشرفته):
در مدل‌هایی مثل EKE 2U، EKE 347 یا 400، شما می‌تونی از:-
پنل داخلی (LED یا LCD)
-
نرم‌افزار Danfoss KoolProg
-
ارتباط Modbus برای تنظیم از طریق PLC یا BMS
استفاده کنی. پارامترهایی مثل:
-
سوپرهیت هدف (Target SH)
-
دمای راه‌اندازی
-
نوع سنسور و مشخصات آن
-
حالت کاری (On/Off یا دائمی)
قابل تغییر هستن.
-
-
تست عملکرد و مانیتورینگ:
بعد از راه‌اندازی، عملکرد سیستم رو زیر نظر بگیر. می‌تونی از چراغ‌های LED روی کنترلر (در مدل‌های پایه) یا نمایشگر دیجیتال (در مدل‌های پیشرفته) استفاده کنی تا خطاها، وضعیت ارتباط، و مقدار سوپرهیت رو ببینی.
?️ نکات مهم هنگام تنظیم:
-
همیشه از دفترچه راهنمای مدل مربوطه استفاده کن (PDF ها در سایت MTM موجوده)
-
ولتاژ تغذیه و سیگنال‌های کنترلی به‌درستی بررسی بشن
-
در صورت اتصال به BMS، آدرس‌دهی Modbus و Baud Rate رو مطابق با سیستم اصلی تنظیم کن
-
قبل از راه‌اندازی نهایی، از نبود خطا در اتصالات و پارامترها اطمینان حاصل کن
✅ جمع‌بندی: چرا کنترلر EKE دانفوس انتخاب هوشمندانه‌ایه؟
کنترلرهای سوپرهیت سری EKE دانفوس ترکیبی هستن از دقت بالا، قابلیت اطمینان، سادگی در راه‌اندازی و سازگاری گسترده با شیرهای انبساط الکترونیکی. چه برای سیستم‌های تبرید فروشگاهی و چه برای چیلرهای صنعتی بزرگ، این کنترلرها عملکردی پایدار و بهینه ارائه می‌دن.
مدل‌هایی مثل EKE 1A/1B/1C گزینه‌ای عالی برای پروژه‌های اقتصادی و ساده هستن، در حالی که مدل‌های EKE 2U، 347، 400 با قابلیت‌های پیشرفته، مناسب پروژه‌های حرفه‌ای‌تر و سیستم‌های BMS هستن.
در فروشگاه MTM Part با پشتیبانی فنی و ضمانت اصالت، این کنترلرها رو با خیال راحت تهیه کن. ما کنارتم تا راه‌اندازی کامل سیستمت، از انتخاب تا اجرا.
