معرفی کامل انواع کویل شیر برقی دانفوس (Danfoss Coils)
معرفی کامل انواع کویل شیر برقی دانفوس (Danfoss Coils)
مقدمه
در سیستم‌های تبرید و تهویه مطبوع، شیر برقی‌ها نقش حیاتی در کنترل جریان مبرد دارند. اما این شیرها بدون وجود کویلهای الکترومغناطیسی (Solenoid Coils) قادر به عملکرد صحیح نیستند. کویل وظیفه‌ی ایجاد میدان مغناطیسی برای باز و بسته کردن شیر برقی را بر عهده دارد.
در این مقاله به معرفی کامل کویلهای شیر برقی دانفوس (Danfoss Coils)، انواع آن‌ها، ویژگی‌ها، نحوه انتخاب کویل مناسب و نکات مهم هنگام نصب می‌پردازیم.
کویل شیر برقی دانفوس چیست؟

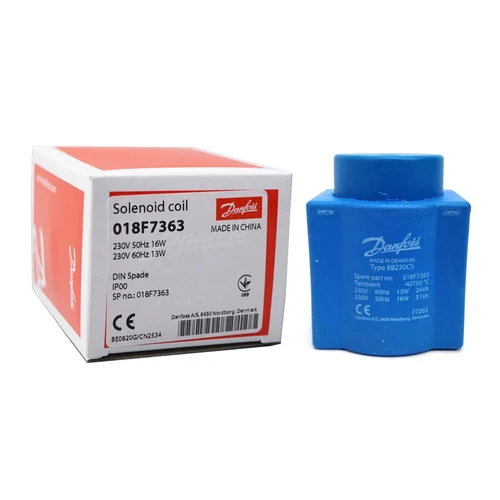

کویل شیر برقی دانفوس یک قطعه‌ی الکترومغناطیسی است که با دریافت جریان برق، میدان مغناطیسی تولید می‌کند و پیستون داخل شیر برقی را جابه‌جا می‌کند. این عملکرد باعث باز یا بسته شدن مسیر عبور سیال میشود.
کویل‌ها باید دقیقاً با مشخصات شیر برقی و شرایط کاری سیستم مطابقت داشته باشند تا عملکرد صحیح و عمر طولانی سیستم تضمین شود.
ویژگی‌های کویلهای شیر برقی دانفوس
| ویژگی | توضیحات |
|---|---|
| ولتاژهای موجود | 24V AC/DC، 110V AC، 220V AC، 380V AC |
| فرکانس کاری | 50Hz / 60Hz |
| کلاس حفاظتی (IP Rating) | IP00، IP54، IP65 |
| دمای کاری مجاز | -40°C تا +120°C |
| نوع اتصال الکتریکی | کابل دار، کانکتوری، فیشی |
| طراحی | مناسب برای کار مداوم (Continuous Duty) |
| سازگاری با شیرها | سری‌های EVR، EVRA، EVRS، EVRH و EV220B دانفوس |
| استاندارد ایمنی | CE، UL، CSA تأیید شده |
انواع کویلهای دانفوس بر اساس ولتاژ و مشخصات
۱. کویلهای ۲۴ ولت AC/DC
-
مناسب برای سیستم‌هایی با ولتاژ پایین یا کنترلی
-
کاربرد زیاد در تابلوهای فرمان صنعتی و سردخانه‌ها
۲. کویلهای ۲۲۰ ولت AC
-
پرمصرف‌ترین نوع کویل در پروژه‌های معمولی ایران
-
مناسب برای استفاده در شیرهای برقی EVR استاندارد
۳. کویلهای ۱۱۰ ولت AC
-
مخصوص پروژه‌های خاص یا سیستم‌هایی با ولتاژهای خاص
۴. کویلهای ضدآب با کلاس حفاظتی IP65
-
مناسب برای نصب در محیطهای مرطوب، بارانی یا پرگرد و غبار
-
جلوگیری از آسیب کویل در برابر آب و گرد و خاک
مدل‌های محبوب کویل دانفوس
| مدل کویل | ولتاژ | کلاس حفاظتی | توضیحات |
|---|---|---|---|
| BB Coils | 220V AC / 24V AC/DC | IP00 | اقتصادی، مناسب محیطهای خشک |
| BE Coils | 220V AC | IP54 | مقاوم در برابر رطوبت متوسط |
| BF Coils | 220V AC | IP65 | ضدآب، مناسب فضای باز و مرطوب |
| BG Coils | 24V AC/DC | IP65 | ولتاژ پایین و ضدآب |
نحوه انتخاب کویل مناسب شیر برقی دانفوس
هنگام انتخاب کویل مناسب باید به چند نکته کلیدی توجه کرد:
✅ ولتاژ سیستم: ولتاژ تغذیه کویل باید دقیقاً با ولتاژ کاری شیر و تابلو هماهنگ باشد.
✅ فرکانس برق: توجه به ۵۰ یا ۶۰ هرتز بودن برق منطقه الزامی است.
✅ میزان رطوبت محیط: اگر محیط مرطوب است، باید کویل با کلاس IP65 انتخاب شود.
✅ سازگاری با مدل شیر: مطمئن شوید که کویل انتخابی با شیر برقی مورد نظر (مثلاً EVR6 یا EVR15) سازگار است.
✅ نیاز به اتصال خاص: بعضی پروژه‌ها نیاز به کویلهای کابل دار یا فیشی دارند.
نکات مهم نصب کویلهای دانفوس
-
قبل از نصب کویل، ولتاژ منبع تغذیه را بررسی کنید.
-
کویل باید کاملاً روی بدنه شیر نصب شود و لق نزند.
-
جهت جلوگیری از آسیب‌های الکتریکی، از اتصال صحیح کابل‌ها اطمینان حاصل کنید.
-
در محیطهای مرطوب، حتماً از کویلهای ضدآب (IP65) استفاده شود.
-
دمای محیط نباید از محدوده مجاز کویل بیشتر باشد.
- ✅ ولتاژ صحیح کویل را انتخاب کنید.
- ✅ کلاس حفاظتی (IP) مناسب با محیط نصب را بررسی کنید.
- ✅ کویل را به درستی روی شیر برقی نصب نمایید.
- ✅ از سیم‌کشی استاندارد و ضدآب استفاده کنید.
نتیجه‌گیری
کویل شیر برقی دانفوس یکی از مهم‌ترین قطعات برای عملکرد درست سیستم‌های تبرید و تهویه مطبوع است. انتخاب صحیح کویل براساس ولتاژ، شرایط محیطی، و مدل شیر، میتواند نقش بزرگی در بهبود کارایی و افزایش طول عمر سیستم داشته باشد.
با شناخت کامل انواع کویلهای دانفوس و توجه به نکات فنی، می‌توانید عملکرد سیستم خود را بهینه کنید و از خرابی‌های احتمالی جلوگیری نمایید.
