در دنیای صنعت تبرید و تهویه مطبوع، کمپرسورها به عنوان قلب تپنده سیستم‌های سرمایشی شناخته میشوند. در میان برندهای معتبر، بیتزر (Bitzer) یکی از قدیمی‌ترین و قابل‌اعتمادترین شرکت‌های تولیدکننده کمپرسور در جهان است. این مقاله به صورت کامل به بررسی تاریخچه برند بیتزر، معرفی انواع کمپرسورهای تولیدی این شرکت، و تمرکز ویژه بر کمپرسورهای سیلندر و پیستونی بیتزر خواهد پرداخت.
تاریخچه برند بیتزر (Bitzer)
شرکت Bitzer در سال 1934 توسط مارتین بیتزر در شهر زیندل‌فینگن آلمان تأسیس شد. هدف اولیه این شرکت، طراحی و تولید کمپرسورهایی برای یخچال‌ها و سیستم‌های تبرید صنعتی بود. طی دهه‌ها، بیتزر با نوآوری‌های متعددی در طراحی و توسعه کمپرسورها توانست سهم بزرگی از بازار جهانی را از آن خود کند. این شرکت با تمرکز بر کیفیت، بهره‌وری انرژی و سازگاری با محیط زیست، هم‌اکنون در بیش از ۱۰۰ کشور دارای نمایندگی رسمی است.
در حال حاضر، بیتزر دارای کارخانه‌ها، مراکز تحقیق و توسعه و دفاتر فروش در کشورهای مختلفی مانند چین، ایالات متحده، برزیل، استرالیا و کشورهای اروپایی است. برند بیتزر به دلیل دقت در طراحی، استفاده از فناوری‌های روز و تطابق با استانداردهای جهانی، به‌عنوان یکی از رهبران بازار کمپرسور شناخته می‌شود.
معرفی انواع کمپرسورهای بیتزر
بیتزر محصولات خود را در قالب انواع مختلفی از کمپرسورها عرضه می‌کند تا پاسخگوی نیازهای متنوع صنایع تبرید و تهویه مطبوع باشد. دسته‌بندی اصلی کمپرسورهای این شرکت شامل موارد زیر است:
1. کمپرسور هرمتیک (Hermetic Compressors)
در این نوع کمپرسورها، موتور و قسمت مکانیکی درون یک محفظه کاملاً بسته قرار دارند. این طراحی باعث جلوگیری از ورود رطوبت یا آلودگی به سیستم می‌شود. این کمپرسورها معمولاً در سیستم‌های کوچک‌تر مانند یخچال‌های خانگی، دستگاه‌های خنک‌کننده تجاری و برخی چیلرهای کوچک کاربرد دارند.
- ✅ بی‌صدا و کم‌لرزش
- ✅ نیاز کمتر به تعمیر و نگهداری
- ❌ غیرقابل تعمیر در صورت خرابی داخلی
2. کمپرسور سمی هرمتیک (Semi-Hermetic Compressors)
در این مدل، موتور و کمپرسور درون یک محفظه بسته قرار دارند ولی درب آن قابل باز شدن است. این ویژگی باعث می‌شود که تعمیر و سرویس داخلی آن‌ها امکان‌پذیر باشد. بیشتر کمپرسورهای بیتزر از این نوع هستند.
- ✅ قابل تعمیر و سرویس داخلی
- ✅ مناسب برای کاربردهای صنعتی و تجاری
- ✅ طول عمر بالا
3. کمپرسور اوپن تایپ (Open-Type Compressors)
در کمپرسورهای اوپن تایپ، موتور و قسمت کمپرسور از هم جدا هستند و نیروی محرکه معمولاً از طریق کوپلینگ یا تسمه انتقال می‌یابد. این مدل بیشتر در سیستم‌های صنعتی بزرگ و سردخانه‌های حرفه‌ای استفاده می‌شود.
- ✅ انعطاف‌پذیری بالا در نصب
- ✅ توانایی کار با موتورهای مختلف
- ❌ نیاز به تعمیرات تخصصی و بیشتر
تمرکز بر کمپرسورهای سیلندر و پیستونی بیتزر

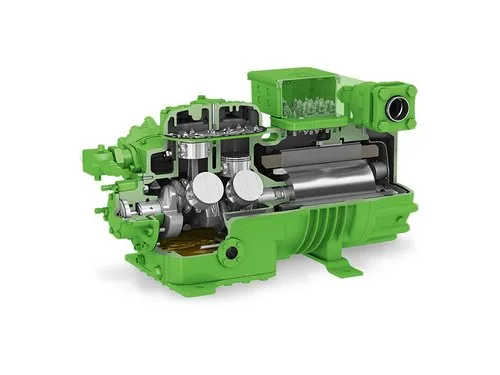

یکی از مهم‌ترین گروه‌های محصولات بیتزر، کمپرسورهای سیلندر و پیستونی (Reciprocating Compressors) هستند. این نوع کمپرسورها با استفاده از حرکت رفت و برگشتی پیستون درون سیلندر، عملیات فشرده‌سازی مبرد را انجام می‌دهند.
نحوه عملکرد کمپرسور پیستونی
در این کمپرسورها، گاز مبرد از طریق سوپاپ مکش وارد سیلندر شده و با حرکت رو به بالای پیستون، فشرده شده و از طریق سوپاپ تخلیه به سیستم ارسال می‌شود. این سیکل بارها تکرار می‌شود تا سیستم سرمایشی به‌طور مداوم در حال کار باشد.
ویژگی‌های مهم کمپرسورهای پیستونی بیتزر
- ✅ طراحی مستحکم با قطعات باکیفیت
- ✅ سازگار با مبردهای مختلف: R134a، R404A، R22 و ...
- ✅ قابلیت کنترل ظرفیت با سیستم‌های مدرن
- ✅ ارائه در انواع دو سیلندر، چهار سیلندر، شش سیلندر و بیشتر
- ✅ مناسب برای سیستم‌های انجماد، چیلر، سردخانه و تهویه مطبوع
مدلهای پرکاربرد کمپرسور پیستونی بیتزر
- ✅ سری 4GE، 4FE: مخصوص کاربردهای سردخانه‌ای و سیستم‌های متوسط
- ✅ سری 6FE، 6JE: برای کاربردهای سنگین‌تر و ظرفیت‌های بالا
- ✅ سری 2N، 4N: مناسب برای مبردهای طبیعی مانند آمونیاک
این کمپرسورها معمولاً در حالت سمی هرمتیک عرضه میشوند که به تعمیرپذیری و دوام بالاتر کمک می‌کند. مدلهای بیتزر از راندمان انرژی بالا و عملکرد پایدار در شرایط کاری مختلف برخوردارند.
کاربردها
- ✅ صنایع غذایی (فریزرها و سردخانه‌ها)
- ✅ داروسازی
- ✅ چیلرهای صنعتی و تجاری
- ✅ تهویه مطبوع مرکزی (HVAC)
- ✅ سیستم‌های تبرید فرآیندی در صنایع سنگین
مزایا و نقاط قوت کمپرسورهای پیستونی بیتزر
- ✅ طراحی ساده و قابل تعمیر
- ✅ راندمان قابل قبول در ظرفیت‌های مختلف
- ✅ پشتیبانی گسترده در بازار ایران و جهانی
- ✅ قیمت رقابتی نسبت به کیفیت
معایب احتمالی
- ❌ صدای بیشتر نسبت به کمپرسورهای اسکرو
- ❌ مصرف انرژی بیشتر در بار کامل
- ❌ نیاز به فضای بیشتر برای نصب
نکات کلیدی در انتخاب کمپرسور پیستونی بیتزر
برای انتخاب درست کمپرسور پیستونی از برند بیتزر، لازم است چند عامل کلیدی را در نظر بگیرید:
- ✅ ظرفیت تبرید: ظرفیت کمپرسور باید متناسب با بار حرارتی پروژه باشد.
- ✅ نوع مبرد: کمپرسورهای بیتزر با مبردهای مختلفی سازگارند؛ باید بسته به سیستم خود، گزینه مناسب را انتخاب کنید.
- ✅ شرایط محیطی: دما و رطوبت محیط تأثیر زیادی در عملکرد کمپرسور دارند.
- ✅ مصرف انرژی: کمپرسورهایی با راندمان بالاتر در بلندمدت باعث کاهش هزینه‌های بهره‌برداری میشوند.
- ✅ امکان تعمیر و خدمات پس از فروش: کمپرسورهای سمی هرمتیک بیتزر در این زمینه عملکرد خوبی دارند.
نکات تعمیر و نگهداری کمپرسورهای پیستونی
برای افزایش عمر مفید کمپرسورهای بیتزر، رعایت نکات زیر الزامی است:
- ✅ بررسی دوره‌ای سطح و کیفیت روغن
- ✅ کنترل فشار مکش و دهش در محدوده مجاز
- ✅ پایش دمای تخلیه گاز
- ✅ تمیز نگه داشتن فیلتر روغن و صافی مبرد
- ✅ بررسی لرزش و صدای غیرطبیعی کمپرسور
- ✅ جلوگیری از ورود مایع مبرد به سیلندر
جدول مشخصات فنی برخی مدلهای محبوب کمپرسور پیستونی بیتزر
| مدل | ظرفیت تبرید (kW) | نوع مبرد | تعداد سیلندر | توان موتور (kW) |
|---|---|---|---|---|
| 4GE-23Y | 24.8 | R404A | 4 | 7.5 |
| 6FE-44Y | 42.1 | R134a | 6 | 13 |
| 2NCS-20.2 | 20.2 | NH3 | 2 | 6.3 |
| 4PCS-15.2 | 15.2 | R22 | 4 | 5.5 |
مقایسه کمپرسورهای پیستونی بیتزر با برندهای دیگر
برای داشتن انتخابی آگاهانه، بهتر است کمپرسورهای پیستونی بیتزر را با برندهای معتبر دیگر مانند کوپلند (Copeland)، دانفوس، فراسکولد (Frascold) یا بوک (BOCK) مقایسه کنیم. در جدول زیر برخی ویژگی‌ها مقایسه شده‌اند:
| ویژگی | بیتزر | کوپلند | بوک |
|---|---|---|---|
| کیفیت ساخت | ✅ بسیار بالا (ساخت آلمان) | خوب (ساخت آمریکا/تایلند) | بسیار خوب (آلمان) |
| راندمان انرژی | ✅ بالا در مدلهای جدید | متوسط به بالا | خوب |
| قابلیت تعمیر | ✅ بالا در مدلهای سمی هرمتیک | کمتر (هرمتیک بیشتر) | ✅ بالا |
| تنوع ظرفیت | ✅ گسترده | متوسط | خوب |
| پشتیبانی در ایران | ✅ قوی | خوب | متوسط |
مطالعه موردی (Case Study): سردخانه‌ای با کمپرسور بیتزر
در یک پروژه سردخانه نگهداری مواد غذایی در منطقه گرمسیری جنوب ایران، از چهار دستگاه کمپرسور بیتزر سری 6FE استفاده شد. نتایج بهره‌برداری به شرح زیر بود:
- ✅ کاهش مصرف برق به میزان ۱۵٪ نسبت به سیستم قبلی
- ✅ کاهش دمای نگهداری از ۷- به ۱۸- درجه سانتی‌گراد با پایداری بالا
- ✅ کاهش خرابی کمپرسورها به کمتر از ۳٪ در طول سال اول
- ✅ رضایت کامل کارفرما از صدای کم، کیفیت ساخت و خدمات پس از فروش
استفاده از روغن مناسب، کنترل دقیق شیر انبساط، و طراحی اصولی تابلو برق باعث بهره‌وری بهتر این سیستم شده بود.
آموزش انتخاب کمپرسور پیستونی بیتزر بر اساس ظرفیت سیستم
برای انتخاب دقیق کمپرسور، باید ظرفیت سرمایشی مورد نیاز سیستم (بر حسب کیلووات یا تن تبرید) مشخص شود. به عنوان مثال، برای یک سردخانه با مساحت ۱۰۰ متر مربع که به دمای منفی ۱۸ درجه نیاز دارد، ظرفیت مورد نیاز تقریباً ۳۰ کیلووات است. با استفاده از نرم‌افزار بیتزر یا جدول‌های کاتالوگ، می‌توان کمپرسور مناسب مانند مدل 6FE-44Y را انتخاب کرد.
نکته:
همیشه باید ضریب اطمینان برای دمای محیط، تلفات انرژی، و شرایط کاری در نظر گرفته شود.
جدول انتخاب کمپرسور پیستونی بیتزر بر اساس ظرفیت
| ظرفیت مورد نیاز (kW) | مدل پیشنهادی | نوع مبرد |
|---|---|---|
| 10 تا 20 | 4GE-23Y | R404A |
| 20 تا 40 | 6FE-44Y | R134a |
| 40 تا 60 | 6GE-50Y | R407C |
| بیش از 60 | 6HE-60Y یا سیستم چندکمپرسوره | R134a / NH3 |
مصرف انرژی کمپرسورهای پیستونی بیتزر
بیتزر در طراحی کمپرسورهای خود، بهره‌وری انرژی را به عنوان یک اصل اساسی در نظر گرفته است. در مدلهای جدید مانند سری ECOLINE، استفاده از موتورهای با بازده بالا، کاهش تلفات داخلی و طراحی بهینه سوپاپ‌ها باعث کاهش مصرف انرژی شده است.
همچنین، استفاده از سیستم کنترل ظرفیت به صورت مرحله‌ای یا پیوسته باعث کاهش مصرف برق در بارهای جزئی می‌شود.
نکات نصب صحیح کمپرسور پیستونی بیتزر
- ✅ کمپرسور باید روی پایه ضد لرزش نصب شود تا لرزش و صدای آن به حداقل برسد.
- ✅ اتصال لوله‌ها باید بدون تنش و با خم‌های اصولی انجام شود.
- ✅ قبل از راه‌اندازی اولیه، بررسی سطح روغن و فشار روغن الزامی است.
- ✅ از ورود مایع مبرد به داخل سیلندر جلوگیری شود (با نصب صحیح اکومولاتور).
- ✅ از فشارسنج و گیج‌منفذ برای بررسی مکش و دهش استفاده شود.
عیب‌یابی معمول در کمپرسورهای بیتزر
| علائم | علت احتمالی | راه‌حل |
|---|---|---|
| کمپرسور روشن نمی‌شود | قطع فاز، خرابی رله، فیوز سوخته | بررسی برق و مدار فرمان |
| صدای زیاد | خرابی یاتاقان یا شیر مکش | بازرسی مکانیکی و تعویض قطعه |
| فشار بالا در دهش | کندانسور کثیف، فیلتر مسدود | شست‌وشوی کندانسور، تعویض فیلتر |
| روغن‌ریزی | شل بودن اتصالات یا ترک بدنه | سفت‌کردن یا تعویض قسمت آسیب‌دیده |
لوازم جانبی ضروری همراه کمپرسور بیتزر
- ✅ اویل سپراتور (Oil Separator): برای جلوگیری از خروج روغن همراه گاز مبرد
- ✅ اکومولاتور: جلوگیری از ورود مبرد مایع به کمپرسور
- ✅ فیلتر درایر: حذف رطوبت و اسید از سیستم
- ✅ شیشه بازدید (Sight Glass): بررسی سطح مبرد و روغن
- ✅ کنترلر فشار روغن: محافظت در برابر افت فشار روغن
معرفی نرم‌افزار BITZER Software
نرم‌افزار Bitzer Selection Software ابزاری دقیق و قدرتمند برای انتخاب کمپرسور بر اساس پارامترهای فنی مانند نوع مبرد، دمای تبخیر، دمای چگالش، دبی جرمی و غیره است. این برنامه توسط خود شرکت بیتزر توسعه یافته و به مهندسان و تکنسین‌ها در سراسر جهان کمک می‌کند تا بهترین انتخاب را با دقت بالا انجام دهند.
لینک ورود به نرم‌افزار آنلاین BITZER
پرسش‌های متداول (سوالات پرتکرار)
لینک‌های مفید برای مطالعه بیشتر
جمع‌بندی نهایی
کمپرسورهای پیستونی بیتزر یکی از انتخاب‌های مطمئن برای سیستم‌های تبرید صنعتی، سردخانه‌ها، چیلرها و پروژه‌های تهویه مطبوع هستند. این کمپرسورها با بهره‌گیری از فناوری آلمانی، دوام بالا، پشتیبانی گسترده و تنوع مدل‌ها، پاسخگوی نیازهای مختلف بازار ایران و جهان‌اند. در صورتی که به دنبال کمپرسوری با قابلیت اطمینان بالا، عملکرد قدرتمند و قابلیت تعمیر باشید، بیتزر یکی از گزینه‌های پیشرو در دنیاست.
