۱) کالبدشکافی ساختاری و اصول حاکم بر دیافراگم آلکو

شیر انبساط ترموستاتیکی (TXV) آلکو از بخش‌های مختلفی تشکیل شده است که هماهنگی بین آن‌ها پایداری سیکل تبرید را تضمین می‌کند. مکانیزم عملکرد این شیر بر اساس پدیده تغییر حالت ماده و ایجاد فشار در بالب حسگر استوار است. لوله مویین، فشار ایجاد شده در بالب را مستقیماً به بخش بالایی المنت حرارتی (Power Assembly) منتقل می‌کند. در ساختار داخلی محصولات امرسون، دیافراگم از جنس استنلس استیل با انعطاف‌پذیری و مقاومت بسیار بالا ساخته می‌شود تا در شرایط کاری با فرکانس بالای باز و بسته شدن دچار گسیختگی یا خستگی فلز نشود.

سه نیروی استاتیکی و دینامیکی همواره بر روی دیافراگم تاثیر می‌گذارند تا موقعیت سوزن را در مقابل پورت خروجی اوریفیس تعیین کنند. نیروی اول حاصل از فشار گاز داخل بالب ($P_1$) است که به صورت عمودی به سمت پایین وارد می‌شود و قصد دارد پورت شیر را بیشتر باز کند تا مبرد بیشتری وارد اواپراتور شود. نیروی دوم، فشار اواپراتور ($P_2$) است که به سطح زیرین دیافراگم اعمال شده و در جهت بستن شیر عمل می‌کند. نیروی سوم، نیروی مکانیکی فنر سوپر هیت ($P_3$) است که با یک پیچ کالیبراسیون در انتهای بدنه شیر قابل تنظیم است. این فنر نیز هم‌جهت با فشار اواپراتور عمل کرده و تمایل به بستن مسیر جریان دارد.

در زمان کارکرد نرمال و ایده‌ال چیلر، این سه نیرو در حالت تعادل ترمودینامیکی کامل به سر می‌برند. اگر بار برودتی روی اواپراتور افزایش یابد (مثلاً دمای آب ورودی به چیلر بالا برود)، مبرد سریع‌تر تبخیر شده و دمای گاز خروجی از اواپراتور بالا می‌رود. این افزایش دما توسط بالب حس شده و فشار گاز داخل آن ($P_1$) به سرعت افزایش می‌یابد. افزایش $P_1$ تعادل نیروها را بر هم زده و دیافراگم را به سمت پایین می‌راند؛ این حرکت از طریق میله‌های انتقال نیرو (Push Rods) به سوزن منتقل شده و پورت اوریفیس بازتر می‌شود تا دبی مبرد مایع ورودی افزایش یافته و بار اضافی ایجاد شده را مهار کند.

۲) بررسی تفصیلی خانواده‌های برتر آلکو (TI, TX7, EX, T-Series)

کمپانی امرسون با برند تجاری آلکو کنترلز برای هر رنج ظرفیتی و الزامات فنی خاص، طراحی متمایزی ارائه داده است که در ادامه ساختار فنی هر یک را تحلیل می‌کنیم:

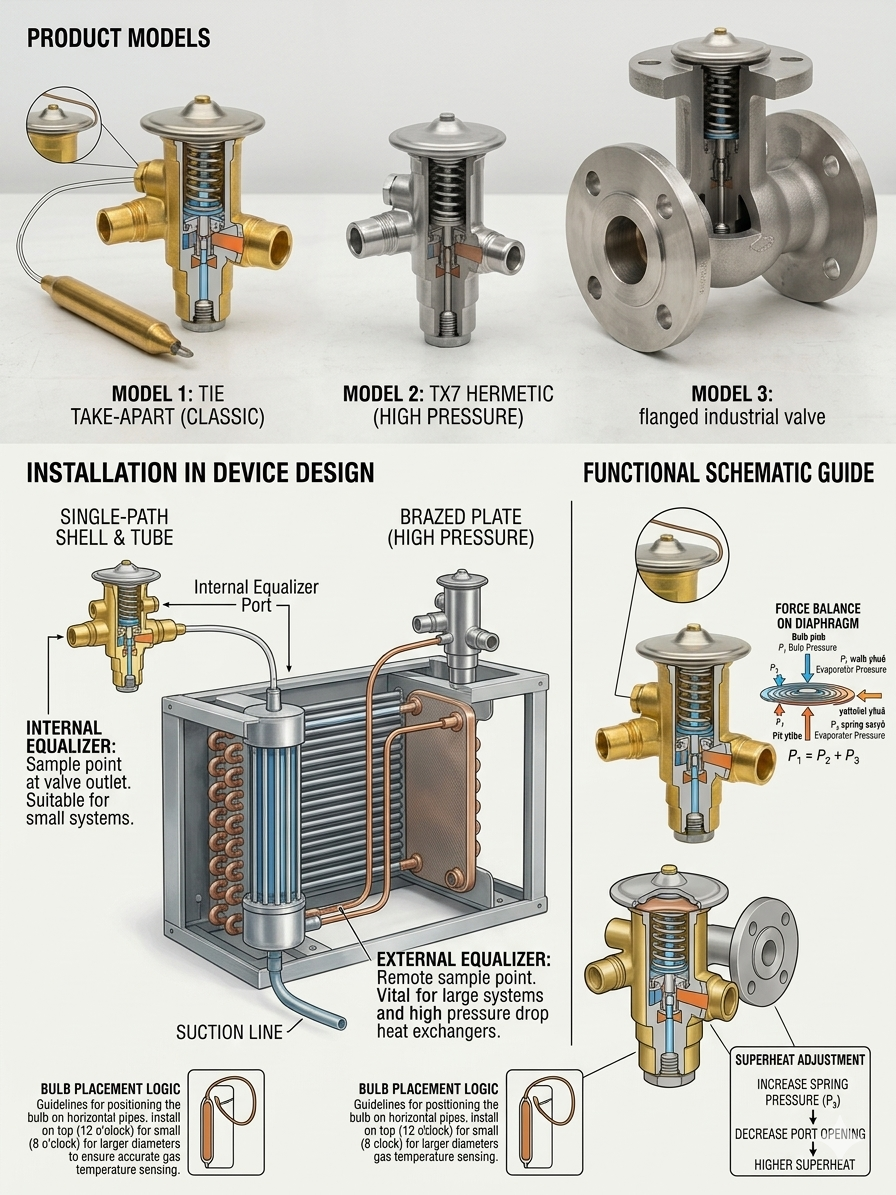

شیرهای ماژولار سری TI (مدل‌های TIE و TISE)

این خانواده به دلیل ساختار سه تکه یا اصطلاحاً Take-Apart در بین تعمیرکاران و سازندگان چیلرهای مدولار بسیار محبوب است. بدنه برنجی مستحکم، المنت حرارتی قابل تعویض و نازل‌های شماره‌گذاری شده (اوریفیس از شماره ۰ تا ۶) به مهندس این امکان را می‌دهد که در صورت لزوم، بدون نیاز به دشارژ کامل مبرد یا باز کردن جوشکاری خط مایع، اوریفیس یا المنت را تعویض کند. این سری مجهز به فیلتر توری ورودی لوله مایع است تا از ورود ذرات جوشکاری و جرم به پورت مینیاتوری شیر جلوگیری به عمل آید. جهت بررسی تجهیزات جانبی خط مایع می‌توانید به بخش فیلتر درایر چیلر مراجعه فرمایید.

شیرهای هرمتیک جوشی سنگین سری TX7

در پروژه‌های چیلر تراکمی با مبردهای با فشار بالا نظیر R410A یا در سیستم‌هایی که نوسانات مکانیکی و لرزش لوله‌ها بالاست، کوچک‌ترین اتصال رزوه برنجی می‌تواند منشا نشتی‌های پنهان مبرد باشد. سری TX7 به صورت کاملاً هرمتیک و بدون رزوه طراحی شده است. تمام اتصالات این سری از نوع جوشی (سولدر) با بدنه یکپارچه و مستحکم است. المنت حرارتی این شیرها با تکنولوژی جوش لیزری پیشرفته مهر و موم شده است و راندمان فوق‌العاده بالایی در چیلرهای اسکرال تهویه مطبوع، پمپ‌های حرارتی صنعتی و پکیج‌های پشت‌بامی (Rooftop Packages) دارد.

شیرهای انبساط الکترونیکی هوشمند سری EX4 / EX5 / EX6 / EX7 / EX8

در عصر جدید تهویه مطبوع، کنترل مکانیکی سوپرهیت دیگر پاسخگوی نیاز چیلرهای اینورتر و سیستم‌های چندهسته‌ای نیست. شیرهای الکترونیکی آلکو (EEV) مجهز به یک موتور پله‌ای (Stepper Motor) با رزولوشن فوق‌العاده بالا هستند. این شیرها با دریافت سیگنال از کنترلرهای الکترونیکی و سنسورهای فشار و دمای خروجی اواپراتور، موقعیت پورت را با دقت میکرومتری تنظیم می‌کنند. از بارزترین ویژگی‌های سری EX می‌توان به قابلیت قطع کامل جریان مایع (Solenoid Function) اشاره کرد که نیاز به نصب یک شیر برقی سردخانه مجزا در خط مایع را در بسیاری از کاربردها برطرف می‌سازد.

💻 جدول محاسباتی هوشمند و آنلاین سایزینگ شیر انبساط آلکو

برای راحتی کار شما و عدم نیاز به فرمول‌های پیچیده دست‌نویس، مهندسین ما این ابزار آنلاین جاوااسکریپتی را در ساختار وبلاگ پیاده‌سازی کرده‌اند. کافیست ظرفیت اواپراتور خود را بر حسب تن تبرید (Nominal TR) وارد کرده و مبرد دستگاه را انتخاب کنید تا ظرفیت اصلاح‌شده خالص و اوریفیس پیشنهادی سری TI آلکو درجا نمایش داده شود:

۴) متدولوژی گام‌به‌گام و فرمول‌های تصحیح فاکتور سابکولینگ

یکی از رایج‌ترین خطاهای محاسباتی در بین تکنسین‌های تجربی، نادیده گرفتن میزان زیرسرد شدن یا سابکولینگ (Subcooling) مایع خروجی از کندانسور است. مایع مبرد قبل از ورود به شیر انبساط ممکن است چند درجه سردتر از دمای اشباع خود شود. این پدیده پتانسیل آنتالپی مبرد را به شدت افزایش داده و باعث می‌شود شیر در دبی جرمی کمتر، ظرفیت برودتی بیشتری را در اواپراتور پوشش دهد.

بنابراین کاتالوگ‌های رسمی امرسون همواره تاکید دارند که ظرفیت اسمی ثبت شده باید در ضریب تصحیح دمای مایع ضرب گردد. اگر این کار انجام نشود، شیر انتخابی بزرگ‌تر از نیاز واقعی سیستم از آب درآمده و پیامد آن پدیده ناخوشایند نوسان سوپرهیت چیلر خواهد بود. اگر علاوه بر شیر انبساط نیاز به بازنگری تابلوی کنترل و فرمان دارید، پیشنهاد می‌کنیم ساختار فنی و اتصالات پرشر سوئیچ دانفوس و آلکو را نیز در مقالات مرتبط ما مطالعه نمایید.

۵) جدول مرجع مهندسی ضرایب Kt و Kp برای محاسبات دستی

مقادیر جدول زیر بر اساس استانداردهای تست استاندارد مؤسسه تبرید آمریکا (ARI) استخراج شده است و ضریب نهایی تصحیح دمای مایع را نشان می‌دهد:

۶) تحلیل عددی یک پروژه چیلر Shell & Tube با مبرد R134a

بیایید گام‌های مهندسی را در قالب یک سناریوی واقعی موتورخانه‌ای بررسی کنیم. فرآیند محاسبات برای طراحی چیلری با اواپراتور پوسته و لوله به ظرفیت واقعی ۴۰ کیلووات با مبرد R134a به شرح زیر صورت می‌گیرد:
دمای تبخیر مد نظر پروژه برابر با صفر درجه سانتی‌گراد (معادل فشار اشباع ۲.۹ بار رو گیج) و دمای تقطیر کندانسور برابر با ۴۰ درجه سانتی‌گراد (معادل فشار اشباع ۹.۱ بار رو گیج) تعیین شده است. تفاضل فشار تئوریک اواپراتور و کندانسور معادل ۶.۲ بار به دست می‌آید. افت فشار ناشی از توزیع‌کننده مبرد و فیلترها را معادل ۱.۲ بار لحاظ می‌کنیم؛ بنابراین افت فشار خالص واقعی روی روزنه شیر برابر خواهد بود با $6.2 - 1.2 = 5 \text{ Bar}$.

با توجه به اینکه چیلر مجهز به سیستم سابکولر پیشرفته است و مایع با دمای ۳۰ درجه سانتی‌گراد به پشت شیر انبساط می‌رسد، ضریب تصحیح استخراج شده از جداول رسمی برابر با ۰.۹۲ خواهد بود. با اعمال این ضریب در ظرفیت نامی، ظرفیت محاسباتی نهایی برابر با ۳۶.۸ کیلووات به دست می‌آید. با مراجعه به مستندات مهندسی کمپانی آلکو، شیر انبساط هرمتیک **سری TX7 با اوریفیس مشخص** که توانایی پوشش این بار را در افت فشار ۵ بار داشته باشد، به عنوان گزینه بهینه پروژه انتخاب می‌گردد تا عملکرد بدون نوسان چیلر تضمین شود.

۷) بزرگ‌ترین جدول مقایسه تطبیقی آلکو با دانفوس، کستل و اسپورلان

این جدول مقایسه‌ای جامع، نقشه راه مهندسان مشاور برای جایگزینی برندها در شرایط عدم موجودی بازار است:

۸) بالانس فشار اواپراتور: خط متعادل‌کننده داخلی در مقابل خارجی

در هنگام خرید یا تعویض شیر انبساط، توجه به وجود یا عدم وجود پورت اکولایزر (Equalizer) حیاتی است. در شیرهای با متعادل‌کننده داخلی، فشار مبرد درست در خروجی اوریفیس به زیر دیافراگم هدایت می‌شود. این مکانیزم فرض را بر این می‌گذارد که فشار مبرد در سراسر اواپراتور کاملاً ثابت است. اما در اواپراتورهای مدرن و بزرگ، جریان مبرد در طول کویل با افت فشار مواجه می‌شود. اگر افت فشار کویل از مقادیر مجاز فراتر رود، شیر انبساط داخلی دچار خطای محاسباتی شده و پورت را بیش از حد می‌بندد.

برای حل این نقیصه، در مدل‌های دارای متعادل‌کننده خارجی (نظیر کدهای TIE آلکو)، فشار اواپراتور از طریق یک لوله مسی نازک سایز ۱/۴ اینچ که به لوله خروجی اواپراتور (درست بعد از بالب حرارتی) متصل شده است، به زیر دیافراگم منتقل می‌شود. بدین ترتیب، شیر انبساط بر اساس فشار واقعی خروجی اواپراتور تصمیم‌گیری می‌کند و افت فشار کویل را کاملاً خنثی می‌سازد. به عنوان یک اصل مهندسی، در تمام سیستم‌های مجهز به پخش‌کننده مبرد (Distributor) و اواپراتورهای پوسته و لوله یا صفحه‌ای بزرگ، نصب مدل متعادل‌کننده خارجی غیرقابل‌چشم‌پوشی است.

۹) راهنمای خطایابی کارگاهی و رفتارشناسی شیر انبساط در موتورخانه

تکنسین‌های حرفه‌ای برودت می‌توانند از روی علائم ظاهری و گیج‌های فشار، ریشه خطاهای اکسپنشن ولو را شناسایی کنند:

[SITUATION A] High superheat on evaporator, low suction pressure, compressor discharge temperature is extremely high.
-> [ROOT CAUSE] Orifice or inlet strainer is restricted by debris or copper shavings. Loss of charge in power assembly (broken capillary). Superheat spring is adjusted too tight.

[SITUATION B] Extreme suction pressure hunting, expansion valve makes a standard clicking or whistling noise, liquid floodback to compressor.
-> [ROOT CAUSE] Valve is oversized for the minimum load conditions of the chiller. Bulb is not making solid thermal contact with the suction line, or it is insulated poorly.

[SITUATION C] The valve body freezes up immediately after the system starts, low pressure switch trips.
-> [ROOT CAUSE] Moisture inside the refrigerant circuit has frozen directly at the orifice port (Ice formation). System needs a powerful filter drier replacement and high vacuum process.
