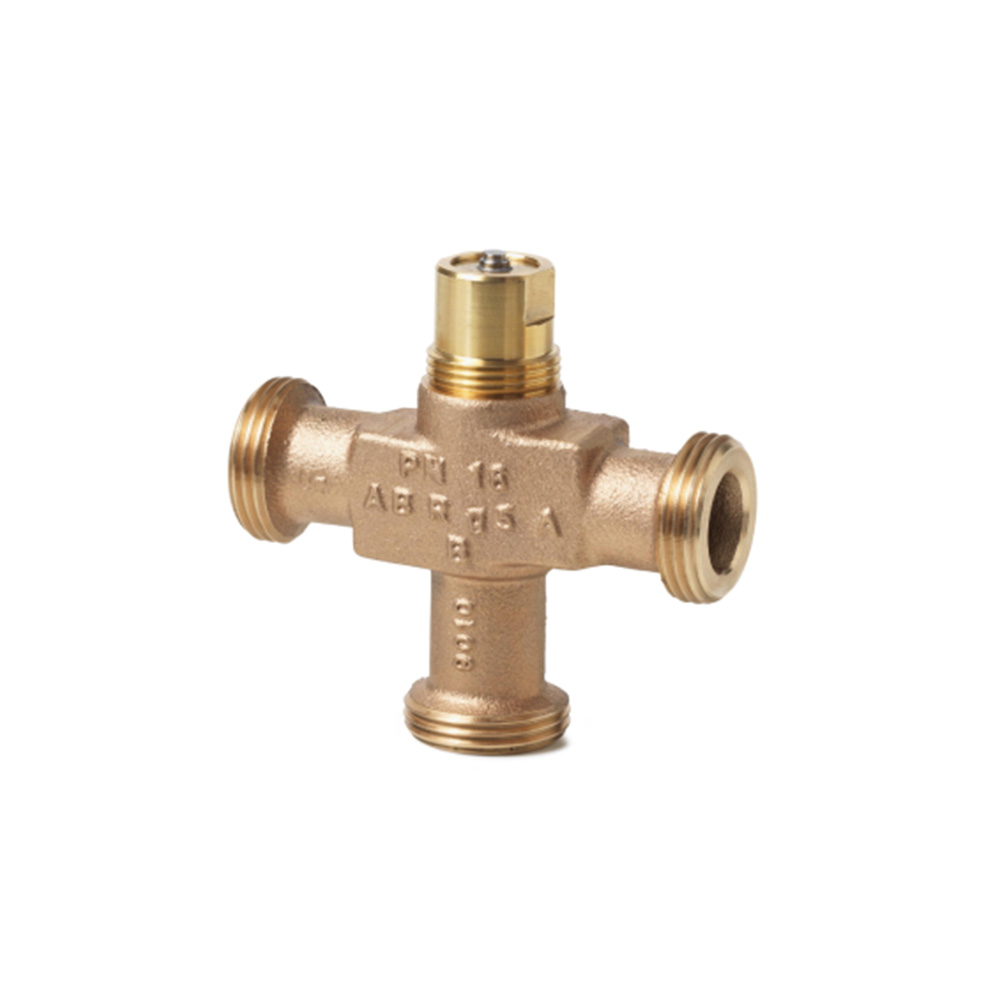

شیر کنترلی سهراهه رزوهای زیمنس VXG44.20-6.3
- برند: زیمنس
- کدکالا:
✔️کلاس فشار PN16
✔️کنترل پایدار دبی
✔️سازگاری با عملگرهای کنترلی
✔️کیفیت ساخت صنعتی
✔️کنترل دقیق دبی در مدارهای هیدرونیک HVAC
✔️حداکثر فشار مجاز نامی 16 bar
✔️کشور سازنده: آلمان
✔️کنترل پایدار دبی
✔️سازگاری با عملگرهای کنترلی
✔️کیفیت ساخت صنعتی
✔️کنترل دقیق دبی در مدارهای هیدرونیک HVAC
✔️حداکثر فشار مجاز نامی 16 bar
✔️کشور سازنده: آلمان
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

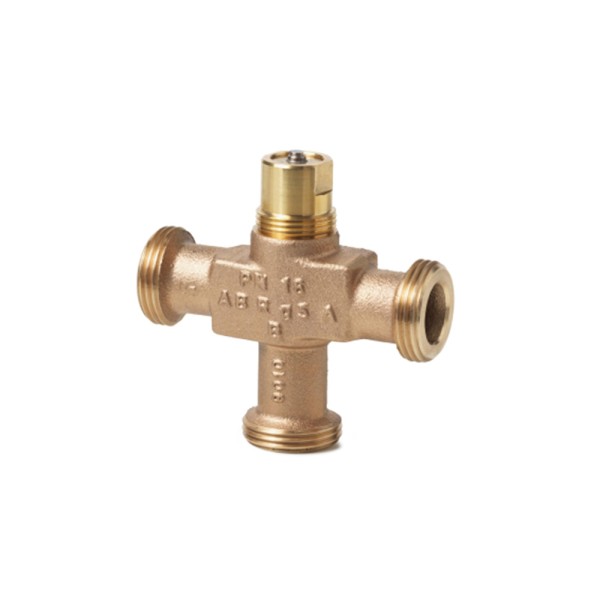

شیر کنترلی سهراهه رزوهای زیمنس VXG44.20-6.3
Control Valve Threaded 3-Port PN16 | DN20 | Kvs=6.3 | ساخت آلمان
Siemens VXG44.20-6.3 یک شیر کنترلی سهراهه (3-Port) با اتصال رزوهای (Threaded) و کلاس فشار PN16 است که برای کنترل دقیق دبی در مدارهای هیدرونیک HVAC (آب سرد و آب گرم) استفاده میشود. این مدل بهصورت مهندسی برای دو سناریوی اصلی طراحی میشود: اختلاط (Mixing) و انحراف جریان (Diverting). طبق کدگذاری رایج در این خانواده، عدد 20 به سایز نامی DN20 و عدد 6.3 به ظرفیت عبوری Kvs=6.3 m³/h اشاره دارد.
✅ این صفحه بر اساس اطلاعات درجشده روی لیبل: VXG44.20-6.3، 3-Port PN16 و Country of Origin: Germany تدوین شده است.
✅ این صفحه بر اساس اطلاعات درجشده روی لیبل: VXG44.20-6.3، 3-Port PN16 و Country of Origin: Germany تدوین شده است.
۷ مزیت کلیدی Siemens VXG44.20-6.3 در پروژههای HVAC
- ✔️ کنترل پایدار دبی: مناسب کنترل دمای کویلها و مبدلها با رفتار هیدرولیکی قابل پیشبینی.
- ✔️ سهراهه واقعی (Mix/Divert): قابلیت پیادهسازی مدارهای اختلاط آب برگشتی و مسیر انحرافی.
- ✔️ کلاس فشار PN16: مناسب بسیاری از شبکههای آب سرد/گرم استاندارد ساختمان.
- ✔️ اتصال رزوهای: نصب و سرویس آسان در موتورخانه و تابلوهای هیدرونیکی.
- ✔️ Kvs=6.3: ظرفیت عبوری مناسب برای بسیاری از فنکویلها، کویلهای AHU کوچک/متوسط و لوپهای کنترلی.
- ✔️ سازگاری با عملگرهای کنترلی: قابل کوپل با اکچویتورهای زیمنس متناسب (انتخاب عملگر باید طبق کورس/گشتاور انجام شود).
- ✔️ کیفیت ساخت صنعتی: مناسب بهرهبرداری طولانیمدت در BMS و پروژههای ساختمانی.
توضیح مهندسی: Kvs=6.3 یعنی دقیقاً چه؟
Kvs شاخص ظرفیت عبوری شیر است و بهصورت استاندارد بیان میکند که اگر اختلاف فشار دو سر شیر 1 bar باشد، چه دبیای از شیر عبور میکند. در این مدل، Kvs = 6.3 m³/h یعنی در ΔP=1bar، دبی حدود 6.3 مترمکعب بر ساعت عبور میکند (برای آب در شرایط استاندارد). در طراحی هیدرونیک، انتخاب Kvs به شما کمک میکند تا شیر را طوری سایز کنید که: افت فشار مناسب داشته باشد، کنترلپذیری خوب ایجاد کند و از نوسان و Hunting جلوگیری شود. معمولاً توصیه میشود شیر در نقطه کاری، درصد مناسبی از افت فشار مدار را به خود اختصاص دهد تا کنترل PID پایدارتر شود.
جدول مشخصات فنی کامل (Engineering Datasheet)
راهنمای انتخاب و نصب (کاملاً اجرایی)
نکته مهم مهندسی: برای انتخاب صحیح، علاوه بر DN20 و Kvs=6.3 باید موارد زیر مشخص باشد:
- نوع مدار: Mixing یا Diverting (سهراههها جهت نصب حساساند).
- دبی طراحی کویل/لوپ و افت فشار مجاز.
- انتخاب اکچویتور مناسب (On/Off یا Modulating، سیگنال 0-10V / 3-Point و ...).
- نحوه سیمبندی BMS و منطق کنترل PID.
بهدلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
سوالات متداول (FAQ)
✔️ شیر VXG44.20-6.3 برای چه کاربردی مناسب است؟
✔️ تفاوت DN20 و Kvs=6.3 چیست؟
✔️ PN16 یعنی چه؟
✔️ آیا میتوان هر اکچویتوری را روی این شیر نصب کرد؟
✔️ مدار Mixing و Diverting چه فرقی دارند؟
