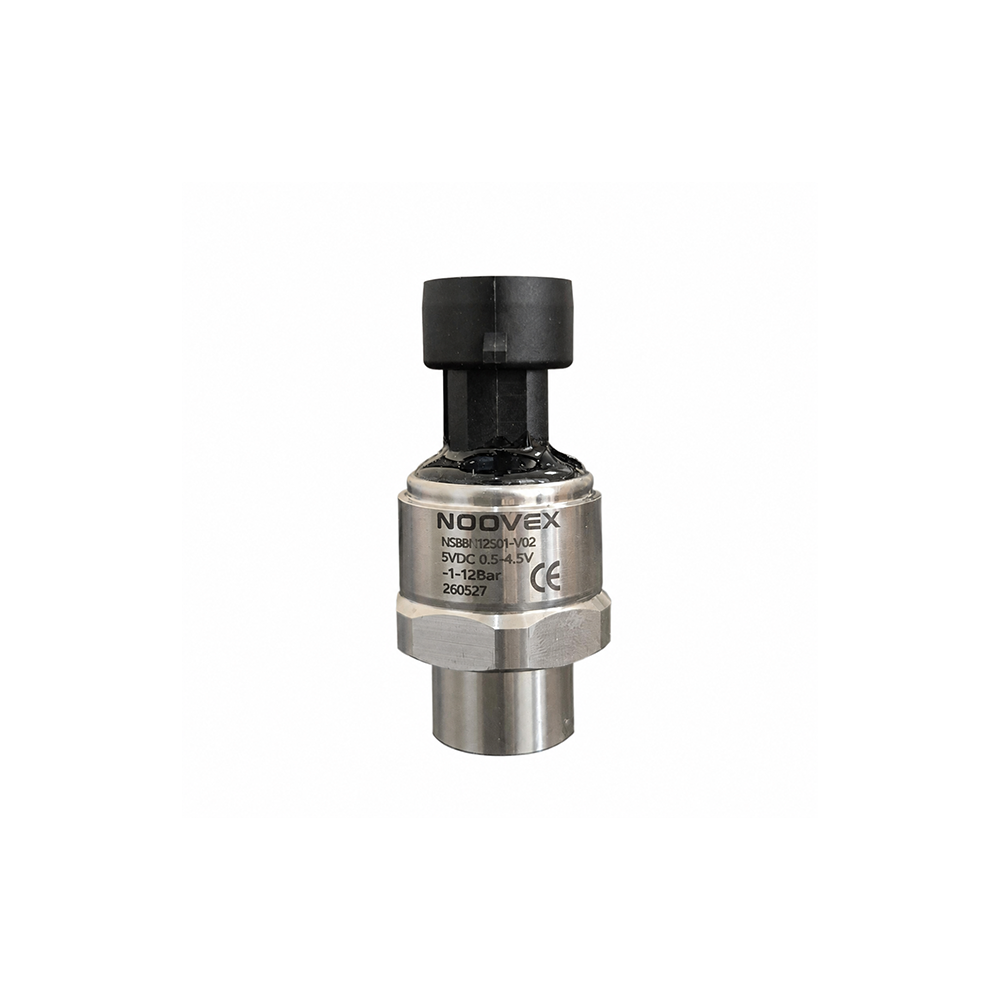

سنسور فشار NOOVEX مدل NSBBN12S01-V02 یک سنسور فشار با محدوده اندازه‌گیری -1 تا 12 بار است که برای تبدیل فشار سیستم به سیگنال الکتریکی قابل پردازش توسط کنترلر مورد استفاده قرار می‌گیرد.

این سنسور با تغذیه 5VDC کار می‌کند و خروجی آن 0.5 تا 4.5 ولت است. کنترلر با دریافت این سیگنال می‌تواند فشار سیستم را پایش کرده و در صورت تعریف شدن در منطق کنترلی دستگاه، از مقدار فشار برای کنترل، نمایش وضعیت یا حفاظت سیستم استفاده کند.

رنج -1 تا 12 Bar باعث می‌شود این مدل بتواند فشار نسبی منفی و همچنین فشار مثبت را در محدوده تعریف‌شده اندازه‌گیری کند. به همین دلیل هنگام انتخاب این سنسور، تطبیق دقیق رنج فشار با کاربرد موردنظر اهمیت زیادی دارد.

مشخصات فنی سنسور فشار NOOVEX NSBBN12S01-V02

سنسور فشار NSBBN12S01-V02 چگونه کار می‌کند؟

سنسور فشار وظیفه دارد تغییرات فشار مکانیکی را به یک سیگنال الکتریکی تبدیل کند. در مدل NSBBN12S01-V02 این سیگنال در محدوده 0.5 تا 4.5 ولت قرار دارد.

کنترلر دستگاه با دریافت این ولتاژ و بر اساس رنج تعریف‌شده سنسور، مقدار فشار متناظر را محاسبه می‌کند. به همین دلیل تنظیمات نرم‌افزاری و سخت‌افزاری ورودی کنترلر باید با رنج -1 تا 12 بار و خروجی 0.5–4.5V سازگار باشد.

اهمیت رنج -1 تا 12 بار

رنج فشار یکی از مهم‌ترین پارامترها هنگام انتخاب سنسور است. این مدل از -1 بار تا 12 بار را پوشش می‌دهد؛ بنابراین علاوه بر فشار مثبت، قابلیت اندازه‌گیری فشار نسبی منفی را نیز در محدوده تعریف‌شده دارد.

در زمان جایگزینی یک سنسور فشار، تنها یکسان بودن ظاهر قطعه یا کانکتور کافی نیست. محدوده فشار، سیگنال خروجی، ولتاژ تغذیه، نوع اتصال مکانیکی و پین‌بندی نیز باید بررسی شوند.

کاربرد سنسور فشار NOOVEX NSBBN12S01-V02

این سنسور برای سیستم‌هایی قابل بررسی است که کنترلر آنها از تغذیه 5VDC و سیگنال ورودی 0.5 تا 4.5 ولت پشتیبانی می‌کند و محدوده فشار موردنیاز آنها با رنج -1 تا 12 بار سازگار است.

در سیستم‌های برودتی، تهویه مطبوع، چیلرها و تجهیزات کنترلی، سنسور فشار می‌تواند برای پایش وضعیت فشار مدار مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید بر اساس مشخصات واقعی دستگاه و کنترلر انجام شود.

راهنمای انتخاب و خرید سنسور فشار NSBBN12S01-V02

سوالات متداول سنسور فشار NOOVEX NSBBN12S01-V02
