سنسور فشار 0 تا 30 بار مدل TCBB30S01-V02

جدید
5,500,000 4,200,000 تومان
✔️رنج فشار 0 تا 30 بار
✔️خروجی ولتاژی 0.5 تا 4.5 ولت
✔️امکان اتصال مستقیم به ورودی آنالوگ کنترلر
✔️کارکرد طولانی‌مدت در سیستم‌های برودتی و صنعتی
✔️طراحی بدنه فلزی، آب‌بند و دارای استاندارد CE
✔️تحمل فشار بالاتر، مناسب Safety Margin بیشتر
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سنسور فشار 0 تا 30 بار, سنسور فشار TCBB30S01-V02, Taiwoo TSB pressure transmitter, ترانسمیتر فشار 0-30bar, سنسور فشار ولتاژی 0.5 تا 4.5 ولت, سنسور فشار چیلر, سنسور فشار پمپ و بوسترپمپ, تجهیزات کنترلی و ابزار دقیق MTM Part

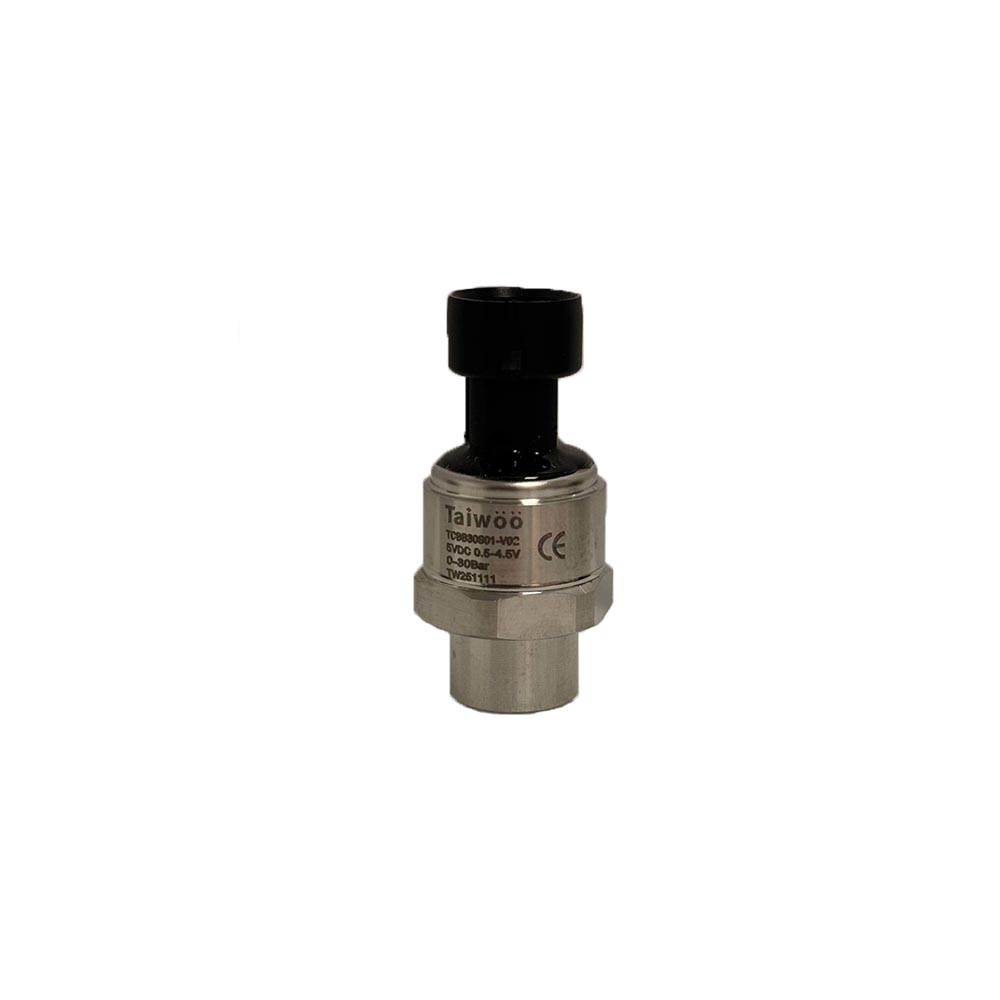

سنسور فشار 0 تا 30 بار مدل TCBB30S01-V02 (برند Taiwoo)

بر اساس کاتالوگ رسمی سنسورهای فشار Taiwoo برای سری TSB/TCBB، این خانواده ترانسمیترها برای کارکرد طولانی‌مدت در سیستم‌های برودتی و صنعتی طراحی شده‌اند؛ از جمله چیلرهای هواخنک و آب‌خنک، کمپرسورهای تبرید، پمپ و بوسترپمپ و مدارهای فشار هوا. مدل TCBB30S01-V02 نسخه‌ای است با رنج فشار 0 تا 30 بار و خروجی ولتاژی 0.5 تا 4.5 ولت که با تغذیه DC (در این نمونه 6VDC) کار می‌کند و امکان اتصال مستقیم به ورودی آنالوگ کنترلر، PLC یا بردهای الکترونیکی را فراهم می‌سازد. طراحی بدنه فلزی، آب‌بند و دارای استاندارد CE، این سنسور را برای نصب در موتورخانه‌ها و فضاهای صنعتی مناسب کرده است.

معرفی سنسور فشار 0 تا 30 بار Taiwoo مدل TCBB30S01-V02

سنسور فشار TCBB30S01-V02 از سری ترانسمیترهای فشار برند Taiwoo است که برای اندازه‌گیری و تبدیل فشار مدار به سیگنال ولتاژی استاندارد طراحی شده است. رنج کاری 0 تا 30 بار این مدل را برای مدارهایی که فشار آن‌ها بالاتر از 20 بار است (مانند بخشی از خطوط مایع در چیلر، پمپ‌های فشار بالا و برخی سیستم‌های هیدرولیک سبک) ایده‌آل می‌کند.

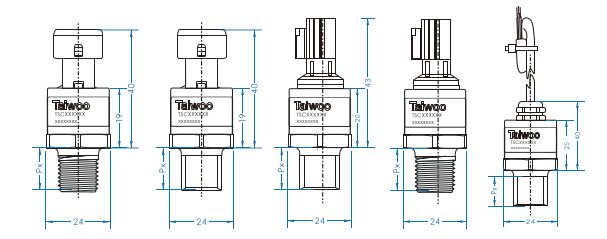

خروجی 0.5 تا 4.5V متناسب با فشار لحظه‌ای مدار تغییر می‌کند؛ به‌این معنا که کنترلر یا PLC می‌تواند علاوه بر تشخیص وضعیت نرمال/اضطراری، نمودار دقیق فشار را نیز پایش و ثبت کند. طبق ساختار انتخاب مدل در کاتالوگ Taiwoo، حروف و اعداد در کد TCBB30S01-V02 نشان‌دهنده نوع سنسور فشار، واحد فشار، مقدار رنج، جنس بدنه، نوع اتصال رزوه و نوع سیگنال خروجی و کانکتور هستند؛ در نتیجه مهندسان می‌توانند به سادگی نسخه‌های دیگر همین خانواده را نیز متناسب با پروژه انتخاب کنند.

جدول مشخصات فنی سنسور فشار TCBB30S01-V02

مشخصه توضیح
مدل TCBB30S01-V02
برند Taiwoo
نوع محصول ترانسمیتر فشار (Pressure Transmitter)
رنج اندازه‌گیری فشار 0 تا 30 bar – مناسب مدارهای آب، مبرد و هوا با فشار متوسط تا بالا
نوع خروجی سیگنال ولتاژی 0.5 تا 4.5V متناسب با فشار
ولتاژ تغذیه DC (نمونه روی بدنه 6VDC؛ محدوده متداول سری TSB حدود 4.75–16VDC بر اساس کاتالوگ)
ساختار خروجی قابل اتصال مستقیم به ورودی آنالوگ کنترلر، PLC، دیتالاگر و بردهای الکترونیکی
نوع اتصال فرایندی رزوه استاندارد صنعتی (مطابق گزینه درج‌شده در کاتالوگ؛ معمولاً 7/16-20 UNF یا مشابه)
جنس بدنه بدنه فلزی مقاوم با آب‌بندی مناسب برای محیط‌های صنعتی و موتورخانه‌ها
کلاس حفاظتی درجه حفاظت IP (مطابق سری TSB؛ مناسب برای کار در محیط‌های مرطوب و دارای بخار)
دمای کاری سنسور حدود -40 تا +125 درجه سانتی‌گراد برای بخش الکترونیکی و المنت فشار (طبق کاتالوگ سری)
کاربردهای اصلی چیلر هواخنک و آب‌خنک، پمپ و بوسترپمپ، کمپرسور هوا، مدار تبرید فروشگاهی و صنعتی، سیستم‌های HVAC
استانداردها نشان CE؛ طراحی مطابق الزامات ایمنی و EMC صنعتی (طبق کاتالوگ Taiwoo)

مزایا و نکات مهندسی سنسور فشار 0 تا 30 بار Taiwoo

  • پوشش فشار تا 30 بار؛ مناسب برای مدارهایی با فشار کاری بالاتر نسبت به رنج‌های 0–16 یا 0–20 بار.
  • خروجی ولتاژی 0.5–4.5 ولت، ایده‌آل برای سیستم‌های کنترلی دیجیتال و BMS.
  • امکان مانیتورینگ پیوسته فشار و ثبت Trend فشار در دیتالاگر یا PLC.
  • طراحی صنعتی و آب‌بند، بهره‌بردن از چیپ MEMS و مدار الکترونیکی پایدار بر اساس کاتالوگ Taiwoo.
  • گزینه‌ای مناسب برای جایگزینی پرشرسوئیچ‌های مکانیکی و افزایش دقت و امکانات کنترلی سیستم.

مقایسه سنسور TCBB30S01-V02 با سنسور فشار 0 تا 20 بار TCBB20S01-V02

ویژگی TCBB30S01-V02 (0–30bar) TCBB20S01-V02 (0–20bar)
رنج فشار 0 تا 30 بار – مناسب مدارهای فشار بالاتر 0 تا 20 بار – برای مدارهای با فشار متوسط
نوع خروجی ولتاژی 0.5–4.5V ولتاژی 0.5–4.5V
کاربرد پیشنهادی خطوط مایع یا گاز با فشار بالاتر، برخی پمپ‌ها و سیستم‌های با Margin بیشتر مدارهای تبرید و پمپ‌های با فشار متوسط (مثلاً بیشتر چیلرهای استاندارد)
مزیت اصلی تحمل فشار بالاتر، مناسب Safety Margin بیشتر و جلوگیری از اورلود سنسور دقت بهتر در محدوده فشار متوسط به‌دلیل رنج کوتاه‌تر

کاربردهای متداول سنسور فشار 0 تا 30 بار TCBB30S01-V02

  • کنترل و مانیتورینگ فشار خط مایع یا گاز در چیلرهای صنعتی با فشار کاری بالاتر.
  • پایش فشار در پمپ‌ها و بوسترپمپ‌هایی که برای شبکه‌های آب با فشار بالا استفاده می‌شوند.
  • اندازه‌گیری فشار در کمپرسورهای هوا و خطوط هوای فشرده.
  • استفاده در سیستم‌های تبرید فروشگاهی، سردخانه‌ای و فرایندی که فشار خطی آن‌ها در محدوده 0–30 بار است.
  • اتصال به سیستم‌های BMS و اتوماسیون صنعتی برای مانیتورینگ مرکزی فشار مدار.

سوالات متداول درباره سنسور فشار TCBB30S01-V02

آیا این سنسور برای چیلرهای با فشار کندانس بالا مناسب است؟
بله، رنج 0 تا 30 بار این مدل را برای مدارهایی که فشار کندانس آن‌ها بالاتر است یا به Margin ایمنی بیشتری نیاز دارند، مناسب می‌کند؛ البته باید فشار کاری واقعی سیستم با کاتالوگ سازگار باشد.
چگونه دیتاشیت کامل سنسور TCBB30S01-V02 را دریافت کنم؟
از طریق فرم موجود در صفحه ارتباط با ما درخواست خود را ارسال کنید تا کاتالوگ کامل سری سنسورهای فشار Taiwoo برای شما ارسال شود.
برای انتخاب رنج مناسب سنسور فشار در پروژه چه کمکی از MTM Part می‌توانم بگیرم؟
می‌توانید به‌صورت مستقیم از طریق واتساپ با شماره 09981411401 در تماس باشید تا کارشناس فنی MTM Part با توجه به فشار کاری سیستم، بهترین رنج سنسور Taiwoo را به شما پیشنهاد دهد.
