تجهیزات کنترلی و ابزار دقیق سنسور فشار سنسور فشار 0 تا 70 بار مدل TCBB70S01-V02
سنسور فشار 0 تا 70 بار مدل TCBB70S01-V02
24%
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

سنسور فشار 0 تا 70 بار مدل TCBB70S01-V02

جدید
5,500,000 4,200,000 تومان
✔️مخصوص رنج 0 تا 70 بار
✔️ خروجی ولتاژی 0.5 تا 4.5V
✔️دقت بالا و درجه حفاظت IP67
✔️بدنه استیل و کانکتور Packard
✔️تحمل فشار بیشتر و Margin ایمنی بالاتر در مدار
✔️مناسب کمپرسورهای فشار بالا و برخی خطوط تبرید صنعتی
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سنسور فشار 0 تا 70 بار, سنسور فشار TCBB70S01-V02, ترانسمیتر فشار Taiwoo, pressure transmitter 0-70 bar, سنسور فشار ولتاژی 0.5 تا 4.5 ولت, سنسور فشار چیلر, سنسور فشار پمپ و بوسترپمپ, تجهیزات کنترلی و ابزار دقیق MTM Part

سنسور فشار 0 تا 70 بار مدل TCBB70S01-V02 (برند Taiwoo)

در خانواده ترانسمیترهای فشار Taiwoo، کدهای TCBBxxS01-V02 به‌عنوان سنسورهای فشار صنعتی با هسته MEMS، بدنه فلزی کاملاً آب‌بند و درجه حفاظت بالا معرفی می‌شوند. مدل TCBB70S01-V02 نسخه مخصوص رنج 0 تا 70 بار است و روی بدنه آن خروجی ولتاژی 0.5 تا 4.5V و تغذیه DC درج شده است؛ این سنسور فشار مدار را به سیگنال آنالوگ دقیق تبدیل می‌کند و امکان مانیتورینگ و کنترل هوشمند فشار را در سیستم‌های تبرید، چیلر، پمپ، بوسترپمپ و کمپرسور فراهم می‌سازد.

معرفی سنسور فشار 0 تا 70 بار Taiwoo مدل TCBB70S01-V02

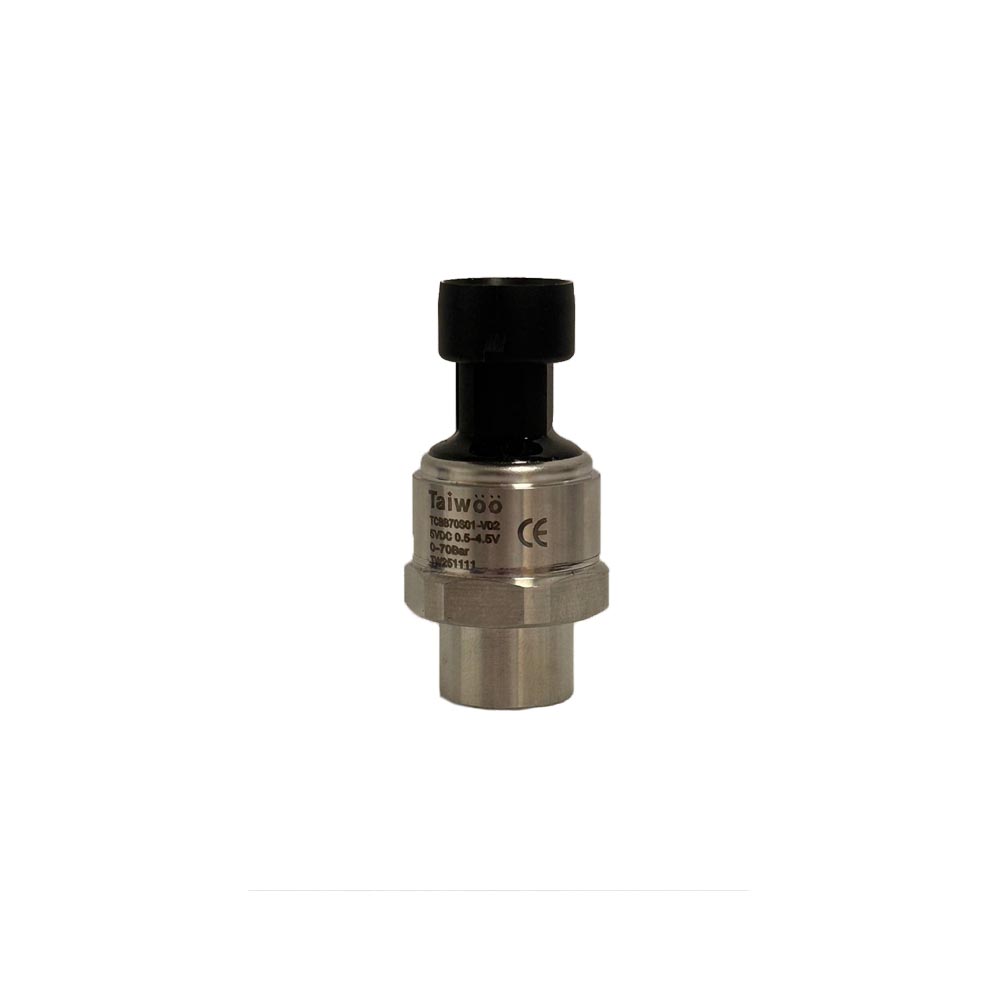

سنسور فشار TCBB70S01-V02 یک ترانسمیتر فشار صنعتی با بدنه استیل و کانکتور مشکی (نوع Packard) است که برای اندازه‌گیری فشار تا 70 بار در مدارهای مایع و گاز طراحی شده است. این رنج بالا، سنسور را برای خطوطی که فشار کاری آن‌ها بیشتر از سنسورهای 20 یا 30 بار است – مانند بعضی مدارهای مایع چیلرهای صنعتی، بوسترپمپ‌های فشار بالا و بخشی از سیستم‌های هیدرولیک سبک – به گزینه‌ای قابل اعتماد تبدیل می‌کند.

خروجی ولتاژی 0.5 تا 4.5 ولت به صورت خطی با تغییر فشار مدار تغییر می‌کند؛ بنابراین کنترلر می‌تواند علاوه بر تشخیص آلارم کم‌فشاری و پرفشاری، مقدار دقیق فشار را نیز نمایش داده و در دیتالاگر ذخیره کند. در مقایسه با پرشرسوئیچ‌های مکانیکی ON/OFF، استفاده از این سنسور باعث کنترل نرم، ایمن و هوشمندتر سیستم می‌شود.

جدول مشخصات فنی سنسور فشار TCBB70S01-V02

مشخصه توضیح
مدل TCBB70S01-V02
برند Taiwoo
نوع محصول ترانسمیتر فشار (Pressure Transmitter)
رنج اندازه‌گیری فشار 0 تا 70 bar – مناسب مدارهای فشار بالا در تبرید، پمپ و هوا
نوع خروجی سیگنال ولتاژی 0.5 تا 4.5V خطی متناسب با فشار مدار
ولتاژ تغذیه DC (بر اساس نمونه بدنه سری: حدود 6VDC در بازه مجاز ترانسمیتر)
تکنولوژی حسگر چیپ فشار MEMS با مدار پردازش سیگنال داخلی
درجه حفاظت تقریبی IP67 (مقاوم در برابر گردوغبار و پاشش آب – مناسب محیط‌های صنعتی)
جنس بدنه بدنه فلزی مقاوم، مناسب نصب روی مدارهای تبرید و هیدرولیک سبک
نوع اتصال فرایندی رزوه استاندارد صنعتی (مطابق گزینه انتخابی در کاتالوگ سری TSB/TCBB)
کاربردهای اصلی چیلر صنعتی، بوسترپمپ فشار بالا، کمپرسور هوا، خطوط مایع فشار بالا در تبرید و سیستم‌های HVAC
استانداردها دارای CE و تست‌های EMC/ESD مطابق استانداردهای سنسورهای فشار صنعتی

مزایا و نکات مهندسی سنسور فشار 0 تا 70 بار Taiwoo

  • رنج 0 تا 70 بار؛ مناسب مدارهایی که فشار کاری و پیک فشار آن‌ها بالاتر از سنسورهای 20، 30 یا 50 بار است.
  • خروجی ولتاژی 0.5–4.5V؛ سازگار با اکثر PLCها، کنترلرهای دیجیتال و دیتالاگرها.
  • درجه حفاظت بالا و طراحی صنعتی؛ قابل استفاده در موتورخانه‌ها و فضاهای صنعتی با رطوبت و آلودگی بیشتر.
  • امکان ثبت و تحلیل Trend فشار برای بهینه‌سازی عملکرد سیستم و تشخیص عیوب.
  • جایگزینی مدرن برای پرشرسوئیچ‌های مکانیکی و افزایش دقت، پایداری و ایمنی کنترل.

مقایسه سنسور TCBB70S01-V02 با سنسورهای فشار 0–30 و 0–50 بار

ویژگی TCBB70S01-V02 (0–70bar) TCBB50S01-V02 (0–50bar) TCBB30S01-V02 (0–30bar)
رنج فشار 0 تا 70 بار – مناسب مدارهای فشار بالا 0 تا 50 بار – برای مدارهای با فشار متوسط رو به بالا 0 تا 30 بار – مناسب مدارهای با فشار متوسط
نوع خروجی ولتاژی 0.5–4.5V ولتاژی 0.5–4.5V ولتاژی 0.5–4.5V
کاربرد پیشنهادی بوسترپمپ‌ها، خطوط تبرید و هوای فشرده با فشار بالاتر چیلرها و مدارهای تبرید و پمپ با فشار حداکثری متوسط رو به بالا چیلرها و مدارهای رایج با فشار کندانس معمولی
مزیت اصلی تحمل فشار بیشتر و Margin ایمنی بالاتر در مدار ترکیب خوبی از دقت و رنج فشار دقت بهتر در محدوده فشار متوسط به دلیل رنج کوچک‌تر

کاربردهای متداول سنسور فشار 0 تا 70 بار TCBB70S01-V02

  • پایش فشار خطوط مایع و گاز در چیلرهای صنعتی و سیستم‌های تبرید با فشار بالاتر.
  • کنترل فشار خروجی بوسترپمپ‌ها و پمپ‌های فشار بالا در ساختمان‌ها و پروژه‌های صنعتی.
  • اندازه‌گیری فشار در کمپرسورهای هوا و خطوط هوای فشرده.
  • کاربرد در سیستم‌های HVAC، تهویه صنعتی و مدارهای فرایندی که فشار کاری آن‌ها بالاتر است.
  • اتصال به سیستم‌های BMS و اتوماسیون صنعتی برای مانیتورینگ مرکزی فشار مدار.

سوالات متداول درباره سنسور فشار TCBB70S01-V02

آیا این سنسور برای مدارهای خیلی پرفشار مناسب است؟
این مدل برای رنج 0 تا 70 بار طراحی شده است؛ اگر فشار کاری و پیک سیستم در این محدوده باشد، گزینه مناسبی است. برای فشارهای بالاتر باید از مدل‌های با رنج بالاتر استفاده شود.
چطور دیتاشیت کامل سنسور TCBB70S01-V02 را دریافت کنم؟
کافی است از طریق فرم صفحه ارتباط با ما درخواست خود را ارسال کنید تا کاتالوگ کامل سری سنسورهای فشار Taiwoo برای شما ارسال شود.
برای انتخاب رنج مناسب سنسور فشار در پروژه چه کمکی از MTM Part می‌توانم بگیرم؟
شما می‌توانید از طریق واتساپ با شماره 09981411401 در تماس باشید تا کارشناس فنی MTM Part با توجه به فشار کاری سیستم، بهترین رنج سنسور Taiwoo را پیشنهاد دهد.
برچسب‌ها: سنسور فشار 0 تا 70 بار، سنسور فشار TCBB70S01-V02، سنسور فشار Taiwoo، ترانسمیتر فشار 0-70bar، سنسور فشار صنعتی، تجهیزات کنترلی و ابزار دقیق
