تجهیزات کنترلی و ابزار دقیق برد کنترل چیلر مدیا (Midea) | مناسب چیلرهای TOYO و صنعتی
برد کنترل چیلر مدیا (Midea) | مناسب چیلرهای TOYO و صنعتی
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

برد کنترل چیلر مدیا (Midea) | مناسب چیلرهای TOYO و صنعتی

تماس بگیرید
✔️ سازگاری:چیلر TOYO، چیلر مدیا و سایر چیلرهای
✔️ کنترل مدار:دو مدار سرمایش مجزا (Double Circuit)
✔️ پشتیبانی شیر انبساط:دارد (الکترونیکی EXV و حرارتی TEV)
✔️ اندازه‌گیری جریان:هر کمپرسور به صورت مستقل
✔️ محافظ فاز:دارد (حفاظت ولتاژ و فاز داخلی)
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

برد کنترل چیلر مدیا (Midea) | مناسب چیلرهای TOYO و صنعتی

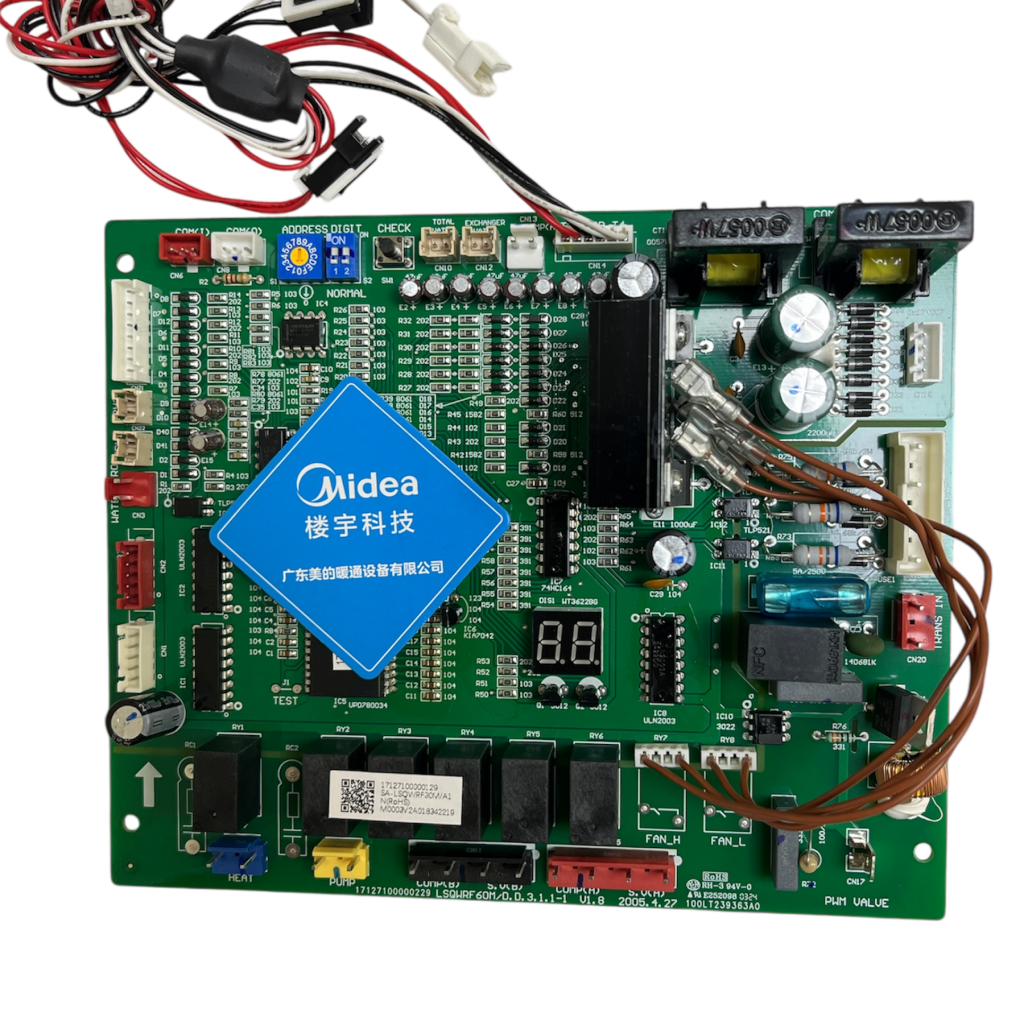

برد اصلی چیلر مدیا مدل IM یک راهکار حرفه‌ای برای کنترل و مدیریت چیلرهای صنعتی دو مداره و یونیت‌های TOYO است. این برد با پشتیبانی کامل از شیر انبساط الکترونیکی (EXV)، کنترل دو مدار برودتی کاملاً مستقل و قابلیت نمایش انواع خطاها روی نمایشگر دیجیتال، یکی از پیشرفته‌ترین بردهای کنترل بازار ایران است.

✔️ویژگی‌های کلیدی برد کنترل چیلر مدیا

  • قابلیت کنترل دو مدار سرمایش کاملاً مستقل با امکان تنظیمات دقیق برای هر مدار
  • پشتیبانی کامل از شیر انبساط الکترونیکی (EXV) برای افزایش راندمان و کاهش مصرف انرژی
  • امکان اندازه‌گیری جریان مصرفی هر کمپرسور به صورت مجزا (تحلیل سلامت و جلوگیری از آسیب الکتریکی)
  • دارای کنترل فاز داخلی و محافظت کامل در برابر قطع یا جابجایی فاز
  • نمایش خطاها و وضعیت عملکرد با نمایشگر سون سگمنت دیجیتال
  • قابلیت کنترل فن کندانسور به صورت مرحله‌ای و اتوماتیک
  • سازگار با انواع کمپرسور اسکرال و پیستونی
  • طراحی صنعتی با طول عمر بالا و قطعات اصلی
  • دارای پورت‌های مختلف جهت نصب سنسورهای دما و فشار

✔️جدول مشخصات فنی برد کنترل چیلر مدیا

مشخصه توضیح
مدل برد Midea IM Mainboard (Original)
کنترل مدار دو مدار سرمایش مجزا (Double Circuit)
پشتیبانی شیر انبساط دارد (الکترونیکی EXV و حرارتی TEV)
اندازه‌گیری جریان هر کمپرسور به صورت مستقل
کنترل فن کندانسور دارد (مرحله‌ای و اتوماتیک)
نمایشگر وضعیت سون سگمنت دیجیتال (خطا و عملکرد)
محافظ فاز دارد (حفاظت ولتاژ و فاز داخلی)
انواع خروجی خروجی رله کمپرسور، پمپ، فن و آلارم
پورت سنسورها ورودی سنسور دما و فشار (NTC, PTC)
سازگاری چیلر TOYO، چیلر مدیا و سایر چیلرهای صنعتی

✔️کاربردها و مزایای برد کنترل چیلر مدیا

  • کنترل پیشرفته چیلرهای دو مداره و چندکمپرسوری
  • سازگاری کامل با پروژه‌های سفارشی صنعتی
  • کاهش خطای انسانی و راحتی تعمیر و نگهداری
  • بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات

✔️جدول کدهای خطا (Fault Codes) و راهنمای رفع ایراد برد کنترل چیلر مدیا

کد خطا توضیح فارسی توضیح انگلیسی روش رفع خطا
E0 خطای حافظه برد (EEPROM) Error of outdoor EEPROM بررسی یا تعویض برد کنترل/برنامه‌ریزی مجدد EEPROM
E1 خطای توالی فاز برق Power phase sequence error بررسی جهت فازها، اصلاح سیم‌کشی برق ورودی
E2 خطای ارتباط برد و کنترلر Communication error بررسی کابل ارتباطی و اتصالات، ریست کردن سیستم
E3 خطای سنسور دمای کل آب خروجی Total outlet water temperature sensor error بررسی یا تعویض سنسور دما، بررسی اتصال به برد
E4 خطای سنسور دمای آب خروجی واحد Unit outlet water temperature sensor error بررسی سلامت سنسور و سیم‌کشی آن
E5 خطای سنسور لوله کندانسور A Pipe temperature sensor in condenser A error تست سنسور، تعویض یا اصلاح سیم‌کشی
E6 خطای سنسور لوله کندانسور B Pipe temperature sensor in condenser B error تست سنسور، تعویض یا اصلاح سیم‌کشی
E7 خطای سنسور دمای محیط بیرونی Outdoor ambient temperature sensor error بررسی و تعویض سنسور، چک کردن اتصالات
E8 خطای تشخیص فاز برق Power phase detection error بررسی ولتاژ و ترتیب فازها، رفع قطع فاز
E9 خطای جریان آب (بازیابی دستی) Water flow detection error (manual recovery) بررسی عملکرد پمپ و سنسور جریان، پر کردن سیستم
EA خطای سنسور ضدیخ مبدل شل اند تیوب Freeze-proof temp. sensor in shell & tube error تست سنسور، تعویض در صورت لزوم
Eb خطای سنسور دمای پایین ضدیخ مبدل Shell and tube low-temperature antifreeze sensor error تعویض یا تعمیر سنسور دما
EC کاهش تعداد یونیت‌های متصل Units on-line decreased (wire control) بررسی اتصال یونیت‌ها و کنترلر
Ed خطای خروجی محافظ برق Output of the power protector error بررسی عملکرد و سلامت محافظ برق
EF خطای سنسور دمای آب ورودی Inlet water temperature sensor error بررسی یا تعویض سنسور
P0 حفاظت فشار بالا/دمای تخلیه (A) High pressure/discharge temp. protection (A) بررسی فشار، عملکرد فن کندانسور و تمیزکاری مبدل
P1 حفاظت فشار پایین (A) Low pressure protection (A) بررسی مقدار شارژ مبرد و نشتی سیستم
P2 حفاظت فشار بالا/دمای تخلیه (B) High pressure/discharge temp. protection (B) بررسی فشار، عملکرد فن کندانسور و تمیزکاری مبدل
P3 حفاظت فشار پایین (B) Low pressure protection (B) بررسی مقدار شارژ مبرد و نشتی سیستم
P4 حفاظت جریان کمپرسور A Current protection compressor A بررسی جریان، اتصال سیم‌کشی و سلامت کمپرسور
P5 حفاظت جریان کمپرسور B Current protection compressor B بررسی جریان، اتصال سیم‌کشی و سلامت کمپرسور
P6 حفاظت دمای بالای کندانسور A Condenser A high temperature protection بررسی تمیزی کندانسور و عملکرد فن
P7 حفاظت دمای بالای کندانسور B Condenser B high temperature protection بررسی تمیزی کندانسور و عملکرد فن
P8 حفاظت ضد یخ‌زدگی سیستم System anti-frozen protection بررسی آنتی‌فریز، تنظیم دما و سطح آب
P9 حفاظت اختلاف دمای آب ورودی و خروجی Outlet/inlet water temperature diff. protection بررسی گردش آب و سنسورهای دما
PA حفاظت راه‌اندازی در دمای محیط پایین Low ambient temp. drive-up protection گرم کردن محیط یا استفاده از هیتر استارت
Pb خطای سنسور دمای ضدیخ Freeze-proof temperature sensor error بررسی/تعویض سنسور ضدیخ
PC حفاظت فشار ضدیخ‌زدگی سیستم A Anti-freezing pressure protection of system A کنترل آنتی‌فریز و فشار مبرد سیستم A
Pd حفاظت فشار ضدیخ‌زدگی سیستم B Anti-freezing pressure protection of system B کنترل آنتی‌فریز و فشار مبرد سیستم B
PE حفاظت دمای پایین اواپراتور (دستی) Low-temp. protection of evaporator (manual) بررسی دمای اواپراتور، رفع یخ‌زدگی، ریست دستی

✔️سوالات پرتکرار (FAQ)

✔️برد کنترل چیلر مدیا چه کاربردی دارد؟
این برد وظیفه مدیریت و کنترل کامل چیلر، شامل کنترل دو مدار سرمایش، شیر انبساط الکترونیکی، محافظ فاز و اعلام خطا را برعهده دارد.
✔️آیا این برد روی چیلرهای TOYO نصب می‌شود؟
بله، این برد کاملاً سازگار با چیلرهای TOYO و بسیاری از مدل‌های چیلر صنعتی مدیا است.
✔️برد چه قابلیت‌هایی دارد؟
کنترل مجزای دو مدار، قابلیت استفاده با EXV، اندازه‌گیری جریان کمپرسورها، نمایش خطا با سون سگمنت، کنترل فن کندانسور و محافظت فاز.
✔️آیا قابلیت کنترل کمپرسورهای اسکرال و پیستونی دارد؟
بله، این برد برای کمپرسورهای اسکرال و پیستونی هر دو قابل استفاده است.
✔️اگر خطایی در سیستم رخ دهد، چه اتفاقی می‌افتد؟
کد خطا روی نمایشگر سون سگمنت ظاهر می‌شود و به سرعت می‌توان مشکل را عیب‌یابی کرد.
