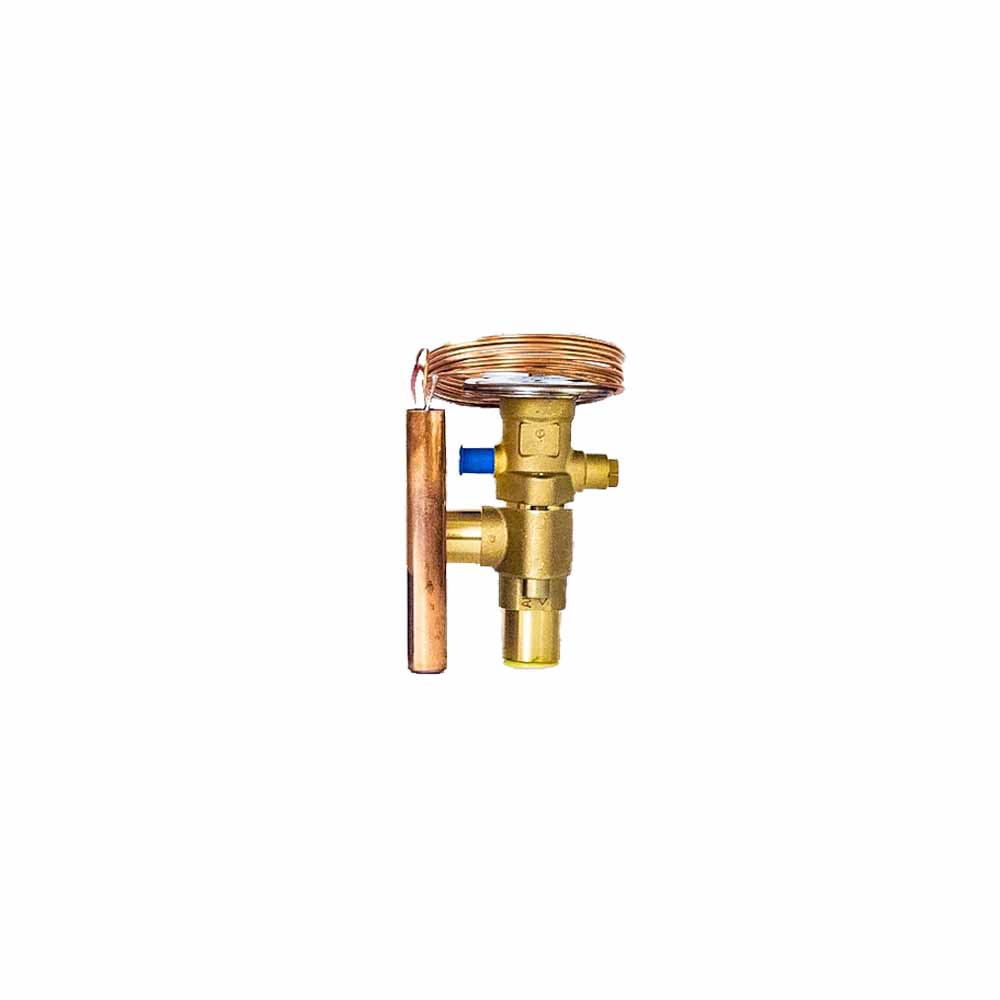

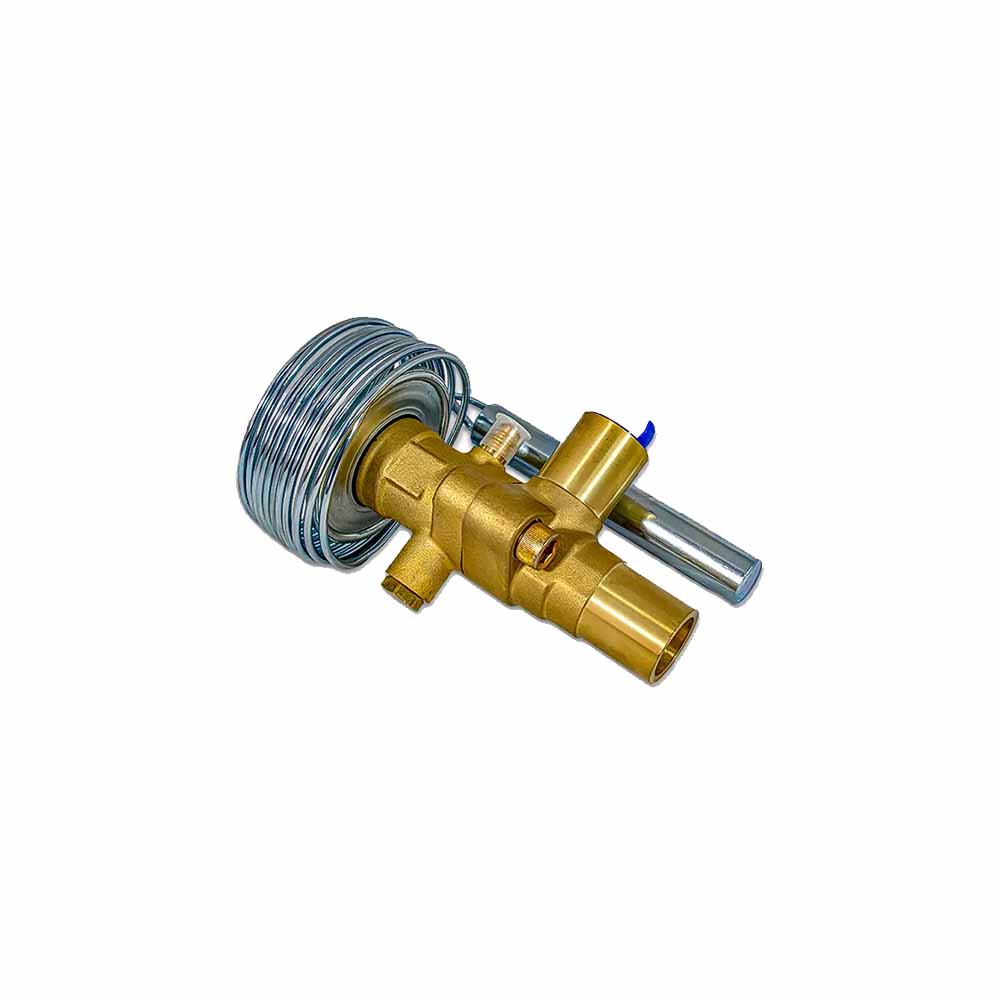

شیر انبساط (اکسپنشن ولو) 14 تن آلکو مدل TJRE 14HW(100)

شیر انبساط (اکسپنشن ولو) 14 تن آلکو مدل TJRE 14HW(100)

تماس بگیرید
✔️کنترل بهتر دبی مبرد
✔️کاهش ریسک Floodback
✔️تنظیم سوپرهیت به محدوده امن
✔️کمک به راندمان بهتر اواپراتور در بار متغیر
✔️کاهش Hunting و پایداری دمای خروجی اواپراتور
✔️قابل استفاده در چیلرهای کوچک/میانی
✔️بهینه‌سازی عملکرد با رعایت سابکول مناسب و کیفیت
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر انبساط ترموستاتیکی آلکو TJRE 14HW(100)، TXV آلکو 14 تن، اکسپنشن ولو ترموستات 14TR، شیر انبساط مکانیکی، کنترل سوپرهیت اواپراتور، تنظیم سوپرهیت TXV، دیافراگم TXV، سنسور بالب (Bulb) آلکو، اکولایزر داخلی و خارجی، انتخاب شیر انبساط برای سردخانه، شیر انبساط برای چیلر، جلوگیری از برگشت مایع به کمپرسور، کاهش Floodback، افت فشار خط مایع، subcooling، superheat، سایزینگ شیر انبساط، شیرآلات برودتی MTM Part، استعلام قیمت TXV آلکو

SIGMA: {ProductIntent=Buy}{Brand=ALCO}{Model=TJRE 14HW(100)}{Type=TXV ThermostaticExpansionValve} {Capacity=14TR}{Control=Superheat}{Equalizer=Internal/External}{Use=Chiller}{Use=ColdRoom}{Use=DX} {Risk=Floodback}{Market=Iran}{Site=mtmpart.com}{URL=https://mtmpart.com/product/expansion-valve-thre-14hw}

MTM Part | فروش تخصصی قطعات برودتی و کنترلی

شیر انبساط (اکسپنشن ولو) ترموستاتیکی 14 تن آلکو TJRE 14HW(100)

دسته‌بندی: شیرآلات → شیر انبساط ترموستاتیکی| برند: ALCO | نوع: ترموستاتیکی (TXV) | وضعیت قیمت: استعلام قیمت

معرفی مهندسی شیر انبساط ترموستاتیکی (TXV)

شیر انبساط ترموستاتیکی یا TXV (Thermostatic Expansion Valve) یکی از دقیق‌ترین روش‌های مکانیکی برای کنترل سوپرهیت (Superheat) در خروجی اواپراتور است. در مدل ALCO TJRE 14HW(100)، یک مجموعه دیافراگم + فنر + سوزن/نشتی‌گاه با سیگنال حرارتی حاصل از بالب (Bulb) و فشار اواپراتور، میزان بازشدگی شیر را تنظیم می‌کند. نتیجه این کنترل: جلوگیری از برگشت مایع به کمپرسور و استفاده بهتر از ظرفیت اواپراتور در بار متغیر است.

نحوه عملکرد TXV (سه نیروی اصلی) — توضیح مهندسی

نیروی 1: فشار بالب (P1) — با گرم شدن بالب در خروجی اواپراتور، فشار داخل بالب افزایش می‌یابد و تمایل به باز کردن شیر بیشتر می‌شود.

نیروی 2: فشار اواپراتور (P2) — فشار تبخیر روی دیافراگم/مسیر تعادل اثر می‌گذارد و در تعادل با P1 قرار می‌گیرد (بسته به اکولایزر داخلی/خارجی).

نیروی 3: نیروی فنر (P3) — فنر نقش تنظیم پایه (Setpoint) را دارد؛ با تغییر پیش‌بار فنر، مقدار سوپرهیت هدف تغییر می‌کند.

جمع‌بندی: TXV به‌صورت «خودکار و مکانیکی» سوپرهیت را دنبال می‌کند؛ اگر سوپرهیت بالا رود شیر بازتر می‌شود و اگر سوپرهیت افت کند شیر بسته‌تر می‌شود تا خروجی اواپراتور از حالت دو فازیِ خطرناک فاصله بگیرد.

نکات کلیدی انتخاب و نصب (برای 14TR)

  • مبرد و شرایط کاری: نوع مبرد + Te/Tc تعیین‌کننده ظرفیت واقعی TXV است.
  • سابکولینگ خط مایع: سابکول کافی برای جلوگیری از فلش‌گس و Hunting ضروری است.
  • محل نصب بالب: بالب باید روی لوله ساکشن، در موقعیت درست (معمولاً ساعت 3 یا 9) و با عایق مناسب نصب شود.
  • اکولایزر: در اواپراتورهای با افت فشار قابل توجه، استفاده از اکولایزر خارجی (اگر مدل پشتیبانی کند) توصیه می‌شود.
  • تمیزی سیکل: فیلتر درایر مناسب، وکیوم استاندارد و اجرای درست لوله‌کشی عمر TXV را بالا می‌برد.

جدول مشخصات فنی

آیتم مقدار
نوع محصول شیر انبساط ترموستاتیکی (TXV)
برند ALCO
مدل TJRE 14HW(100)
کلاس ظرفیت 14 TR (14 تن تبرید)
کاربری پیشنهادی چیلرهای 10 تا 20TR / یونیت‌های DX / سردخانه کوچک تا متوسط
وظیفه اصلی کنترل سوپرهیت خروجی اواپراتور و تنظیم دبی مبرد
وضعیت قیمت استعلام قیمت
لینک صفحه محصول https://mtmpart.com/product/expansion-valve-thre-14hw

جدول مقایسه (TXV در برابر راهکارهای دیگر)

گزینه نوع کنترل دقت در بار متغیر پیچیدگی اجرا پیشنهاد کاربرد
ALCO TJRE 14HW(100) ترموستاتیکی (مکانیکی) — کنترل سوپرهیت خوب تا خیلی خوب کم (بدون کنترلر الکترونیکی) چیلرهای کوچک/میانی، DX، سردخانه‌های معمول
EEV (شیر انبساط الکترونیکی) کنترل دیجیتال دبی/سوپرهیت عالی بالا (کنترلر/درایور/سنسور) پروژه‌های حساس، بار بسیار متغیر، کنترل دقیق انرژی
اورفیس/کاپیلاری ثابت (بدون فیدبک) ضعیف کم کاربری‌های بسیار ساده و محدود

سوالات متداول (FAQ) — 10 سوال

1) این محصول TXV است یا EEV؟
طبق توضیح شما، TJRE 14HW(100) یک شیر انبساط ترموستاتیکی (TXV) است و عملکرد آن مکانیکی و مبتنی بر کنترل سوپرهیت می‌باشد.
2) TXV چطور سوپرهیت را کنترل می‌کند؟
با تعادل سه نیرو: فشار بالب (بازکننده)، فشار اواپراتور و نیروی فنر (بسته‌کننده). تغییر دمای خروجی اواپراتور باعث تغییر فشار بالب و تنظیم بازشدگی شیر می‌شود.
3) چرا نصب درست بالب مهم است؟
اگر بالب در محل اشتباه یا بدون عایق نصب شود، سیگنال حرارتی غلط می‌دهد و شیر دبی را اشتباه تنظیم می‌کند؛ نتیجه می‌تواند Hunting یا سوپرهیت نامناسب باشد.
4) اکولایزر داخلی و خارجی چه فرقی دارند؟
اکولایزر خارجی فشار واقعی خروجی اواپراتور را حس می‌کند و برای اواپراتورهای با افت فشار بالاتر مناسب‌تر است. اکولایزر داخلی ساده‌تر است و برای افت فشار کم کاربرد دارد.
5) Hunting چیست و چگونه کاهش می‌یابد؟
Hunting نوسان باز و بسته شدن شیر است. با سابکول کافی، حذف فلش‌گس، تمیزی خط مایع و سایزینگ درست TXV کاهش می‌یابد.
6) اگر سابکول کم باشد چه اتفاقی می‌افتد؟
فلش‌گس در خط مایع ایجاد می‌شود و TXV ورودی پایدار ندارد؛ کنترل دبی ناپایدار شده و احتمال Hunting و افت ظرفیت اواپراتور بالا می‌رود.
7) برای انتخاب دقیق به چه اطلاعاتی نیاز دارید؟
نوع مبرد، Te/Tc، ظرفیت واقعی، نوع اواپراتور، سابکول خط مایع و افت فشار مسیرها. با این‌ها می‌توان انتخاب را دقیق‌تر پیشنهاد داد.
8) TXV چه مزیتی نسبت به اورفیس/کاپیلاری دارد؟
TXV با فیدبک سوپرهیت، خود را با بار متغیر تطبیق می‌دهد و نسبت به راهکار ثابت، کنترل و حفاظت بسیار بهتری ایجاد می‌کند.
9) علائم تنظیم نامناسب سوپرهیت چیست؟
سوپرهیت خیلی بالا: افت ظرفیت و گرم‌شدن ساکشن. سوپرهیت خیلی پایین: ریسک Floodback و برگشت مایع. هر دو حالت باید با اندازه‌گیری دقیق اصلاح شوند.
10) چطور قیمت روز TJRE 14HW(100) را دریافت کنم؟
از طریق واتساپ 09981411401 یا صفحه تماس با ما: واتساپ یا تماس با ما.
📌 قیمت این محصول به‌صورت «استعلام قیمت» است.
