کاربرد شیربرقی 1078/4A6 چیست؟

کنترل برقی عبور مبرد بهصورت Normally Closed در خط مایع، بایپس گاز داغ و مدیریت سیکلهای ON/OFF سیستمهای تبرید، سردخانه و چیلر.

مزیت بدنه بزرگ نسبت به بدنه کوچک چیست؟

ظرفیت عبوری بالاتر (Kv≈2.2 m³/h) و افت فشار کمتر برای دبیهای بیشتر.

تفاوت 1078/4A6 با 1070/4A6 چیست؟

هر دو بدنه بزرگ و دیافراگمی هستند؛ 1078 اتصال جوشی (ODS) دارد و 1070 اتصال مهرهای (Flare).

این مدل با چه مبردهایی سازگار است؟

با مبردهای متداول HVAC/R نظیر R134a، R22، R404A، R407C، R410A، R507 و برخی HFO/HFC سازگار است.

حداقل اختلاف فشار لازم برای عملکرد چقدر است؟

بهعنوان شیر دیافراگمی پایلوتدار به ΔP حداقلی نیاز دارد؛ مقدار دقیق وابسته به شرایط کاری و مطابق دیتاشیت بررسی میشود.

محل نصب پیشنهادی کجاست؟

پس از فیلتر درایر و قبل از شیر انبساط در خط مایع؛ یا در مسیرهای گاز داغ/دیفراست طبق طرح سیستم.

بوبین A6 یعنی چه؟

نشاندهنده بوبین HF2 با ولتاژ تغذیه 220–230VAC است.

اگر ΔP کافی نباشد چه گزینهای بهتر است؟

میتوانید از شیرهای Direct Acting استفاده کنید یا طراحی مدار و افت فشار را بازنگری کنید.

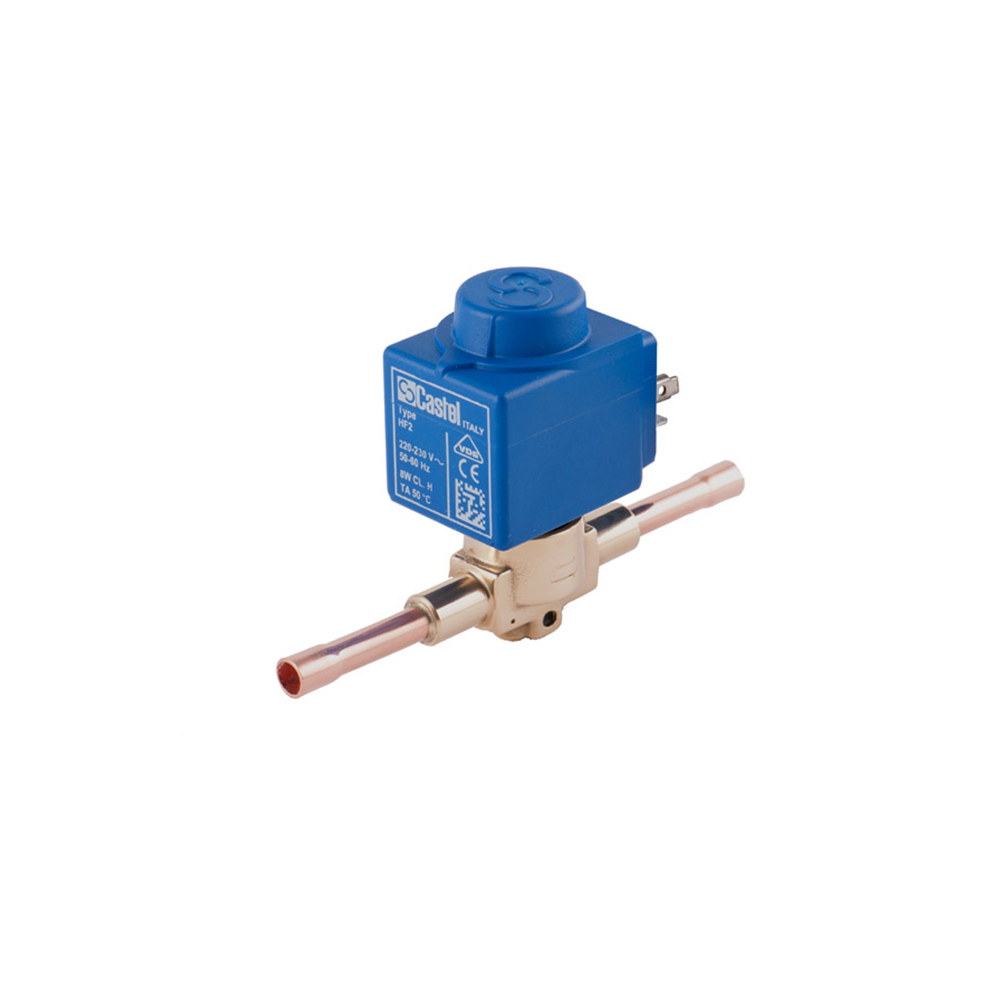

شیربرقی Castel سایز 1/2 اینچ

Name: شیربرقی Castel مدل 1078/4A6 سایز 1/2 اینچ | دیافراگمی (NC) | اتصال جوشی ODS | همراه بوبین | بدنه بزرگ
Brand: کستل
SKU: 6846008
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 1078/4A6
✔️دیافراگمی (NC)
✔️اتصال جوشی ODS
✔️بدنه بزرگ همراه بوبین HF2
✔️اتصال دائم با افت نشتی کمتر و دبی بالا
✔️قطع‌ و‌ وصل برقی جریان مبرد به‌صورت Normally Closed
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیربرقی (Solenoid Valve) Castel سایز 1/2 اینچ

مدل 1078/4A6 | دیافراگمی (NC) | اتصال جوشی ODS | همراه بوبین HF2 | بدنه بزرگ

قیمت: استعلامی | برای دریافت موجودی و پیش‌فاکتور تماس بگیرید.

واتساپ (استعلام قیمت)

شیربرقی Castel 1078/4A6 برای کنترل برقی گاز مبرد در مدار تبرید طراحی شده است. ساختار دیافراگمی پایلوت‌دار با بدنه بزرگ، ظرفیت عبوری بالاتر (Kv≈2.2 m³/h) و افت فشار کمتر را نسبت به بدنه‌های کامپکت فراهم می‌کند. اتصال ODS جوشی، یک اتصال دائم و کم‌نشتی برای پروژه‌های صنعتی به‌خصوص در خطوط مایع و مسیرهای بای‌پس گاز داغ فراهم می‌سازد. مناسب برای سیستم‌های چیلر، سردخانه و تجهیزات سرمایشی.

توضیح مهندسی: انتخاب بدنه بزرگ ODS برای خطوط پر‌دبی

در شیرهای دیافراگمی پایلوت‌دار، بازشدن اصلی با ایجاد اختلاف فشار (ΔP) دو سوی دیافراگم انجام می‌شود؛ بنابراین تأمین ΔP حداقلی در نقطه کار ضروری است. نسخه 1078/4A6 با اتصال جوشی ODS ضمن کاهش نقاط آب‌بندیِ رزوه‌ای، احتمال نشتی بلندمدت را کم کرده و با بدنه بزرگ خود، افت فشار را در دبی‌های بالاتر کنترل می‌کند. برای نصب در خط مایع، جانمایی پس از فیلتر درایر و پیش از شیر انبساط توصیه می‌شود. سازگاری متریال و اورینگ‌ها با مبردهایی مانند R134a، R22 و R407C بررسی شود.

نکات حرفه‌ای نصب: تمیزی مسیر و جهت جریان مطابق پیکان بدنه؛ جوشکاری استاندارد ODS با محافظت نیتروژن؛ سپس تست نشتی و وکیوم عمیق. صحت راهبری و حفاظت مدار با سوئیچ‌های فشار کنترل شود.

جدول مشخصات فنی Castel 1078/4A6

مشخصه	توضیحات
برند / کشور سازنده	Castel / ایتالیا
کد فنی	1078/4A6
نوع عملکرد	Normally Closed (NC)
مکانیسم	دیافراگمی (Pilot-Operated) — بدنه بزرگ
نوع اتصال / سایز	ODS/ODF جوشی — 1/2"
بوبین	HF2 (A6) — 220–230VAC
Kv تقریبی	≈ 2.2 m³/h
فشار/دما (راهنما)	PS تا 45bar، TS حدود −35..+105°C (مطابق کاتالوگ)
سازگاری مبرد	R134a، R22، R404A، R407C، R410A، R507 و برخی HFO/HFC — مشاهده گاز مبرد
صفحه رسمی مدل	Castel 1078/4A6 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه 1/2 اینچ — نوع اتصال و ظرفیت عبوری

مدل	اتصال	بدنه	مکانیسم	Kv (m³/h)	کاربری پیشنهادی
1068/4A6	1/2" ODS (جوشی)	کوچک	دیافراگمی (NC)	≈0.8	اتصال دائم برای خطوط با دبی متوسط
1070/4A6	1/2" Flare (مهره‌ای)	بزرگ	دیافراگمی (NC)	≈2.2	سرویس آسان با دبی بالا
1078/4A6	1/2" ODS (جوشی)	بزرگ	دیافراگمی (NC)	≈2.2	اتصال دائم با افت نشتی کمتر و دبی بالا
