شیربرقی 1070/4A6 چه کاربردی دارد؟

کنترل برقی عبور مبرد در مدار تبرید بهصورت Normally Closed؛ مناسب خط مایع، بایپس گاز داغ و مدیریت سیکلهای ON/OFF در چیلر و سردخانه.

بدنه بزرگ چه مزیتی نسبت به سری 1064 دارد؟

ظرفیت عبوری بالاتر (Kv≈2.2 m³/h در برابر 0.8 m³/h در 1064/4A6) و افت فشار کمتر برای دبیهای بیشتر.

این مدل با کدام مبردها سازگار است؟

مبردهای کلاس A1 مانند R134a، R22، R404A، R407C، R410A و R507 و همچنین مخلوطهای HFO/HFC مانند R448A، R449A، R450A، R452A، R513A، R515A/B.

حداقل اختلاف فشار لازم برای عملکرد چیست؟

بهعنوان شیر دیافراگمی پایلوتدار به حداقلی از ΔP نیاز دارد؛ مقدار دقیق بر اساس شرایط کاری و دیتاشیت سازنده ارزیابی شود.

محل نصب پیشنهادی کجاست؟

در خط مایع، پس از فیلتر درایر و پیش از شیر انبساط؛ یا در خطوط گاز داغ/بایپس بر اساس طرح سیستم.

Kv=2.2 m³/h چه کمکی در انتخاب میکند؟

شاخص ظرفیت عبوری است؛ هر چه بیشتر باشد دبی بیشتری با افت فشار یکسان عبور میدهد. برای سایزینگ دقیق با دبی و ΔP طراحی مقایسه کنید.

تفاوت 1070/4A6 با 1078/4A6 چیست؟

هر دو بدنه بزرگ و دیافراگمی هستند؛ 1070 اتصال مهرهای (Flare) دارد و 1078 اتصال جوشی (ODS).

بازه دما و فشار کاری چقدر است؟

PS=45bar و بازه دمایی −35 تا +105°C طبق کاتالوگ.

شیربرقی Castel سایز 1/2 اینچ

Name: شیربرقی Castel مدل 1070/4A6 سایز 1/2 اینچ | دیافراگمی (NC) | اتصال مهرهای با بوبین | بدنه بزرگ
Brand: کستل
SKU: 6845870
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 1070/4A6
✔️ دیافراگمی پایلوت‌دار با بدنه بزرگ
✔️ اتصال مهره‌ای
✔️همراه بوبین HF2-بدنه بزرگ
✔️مناسب خطوط با دبی بالاتر و افت فشار کمتر
✔️باز و بست برقی جریان مبرد به‌صورت Normally Closed
✔️کنترل خط مایع/ بای‌پس داغ در چیلر
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

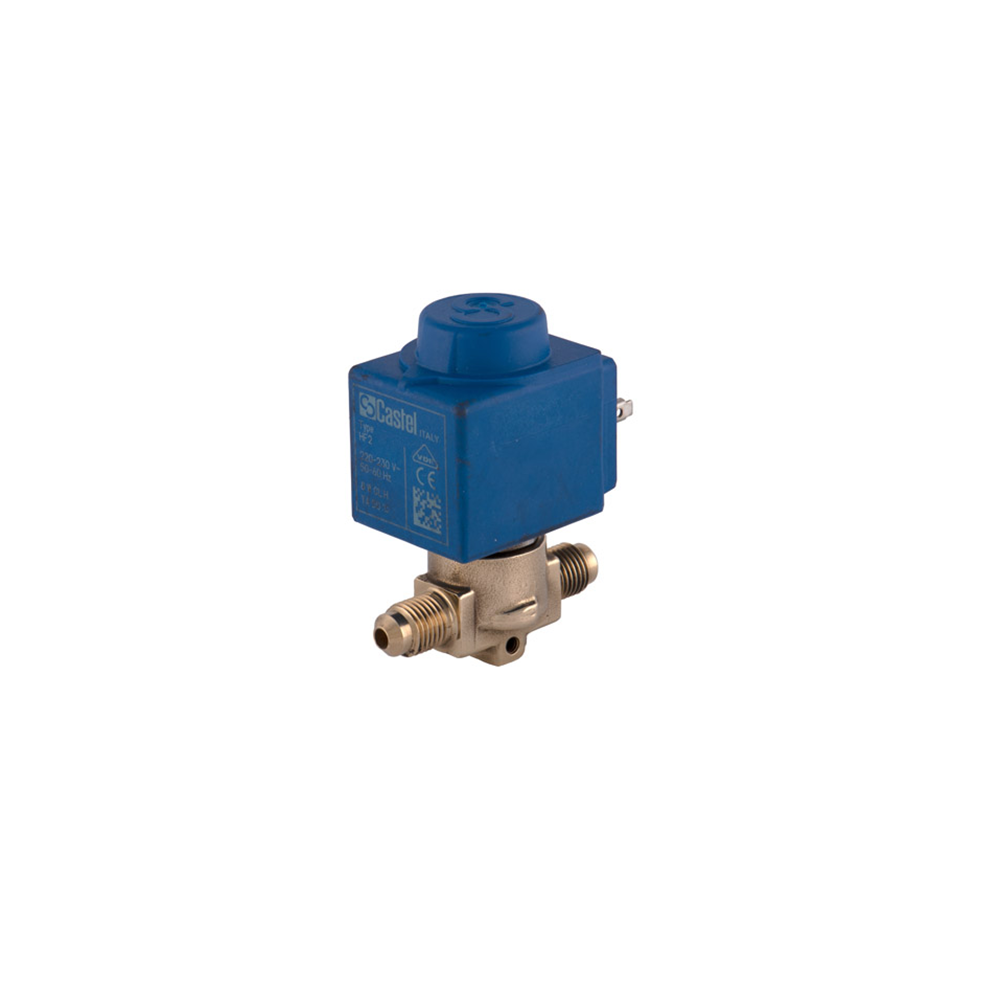

شیربرقی (Solenoid Valve) Castel سایز 1/2 اینچ

مدل 1070/4A6 | دیافراگمی (NC) | اتصال مهره‌ای (SAE Flare) | همراه بوبین HF2 | بدنه بزرگ

قیمت: استعلامی | برای دریافت موجودی و پیش‌فاکتور تماس بگیرید.

تماس با ما / پیش‌فاکتور

شیربرقی Castel 1070/4A6 برای کنترل برقی گاز مبرد در مدار تبرید طراحی شده است. ساختار دیافراگمی پایلوت‌دار با بدنه بزرگ ظرفیت عبوری بالاتری فراهم می‌کند (Kv=2.2 m³/h) و برای خطوط با دبی بیشتر ایده‌آل است. اتصال SAE Flare سایز 1/2 اینچ نصب و سرویس را ساده می‌سازد. مناسب خط مایع، کنترل بای‌پس گاز داغ و مدیریت سیکل‌های ON/OFF در سیستم‌های چیلر، سردخانه و تجهیزات سرمایشی.

توضیح مهندسی: انتخاب بدنه بزرگ برای افت فشار کمتر

در شیرهای دیافراگمی پایلوت‌دار، بازشدن اصلی توسط اختلاف فشار دو سر دیافراگم انجام می‌شود؛ بنابراین وجود ΔP حداقلی ضروری است. مزیت اصلی بدنه بزرگ در 1070/4A6 افزایش Kv و کاهش افت فشار نسبت به هم‌خانواده‌های بدنه کوچک است (برای نمونه 1064/4A6 با Kv≈0.8). برای نصب در خط مایع، جایگذاری بعد از فیلتر درایر و پیش از شیر انبساط توصیه می‌شود. در خطوط گاز داغ، بررسی دمای گذرنده، ΔP و سازگاری واشرها با مبردهایی مانند R134a، R22 و R407C ضروری است.

نکات حرفه‌ای نصب: مسیر تمیز و خشک، جهت جریان مطابق پیکان بدنه؛ استفاده از فلر سالم و گشتاور استاندارد؛ پس از نصب تست نشتی با نیتروژن و سپس وکیوم عمیق. صحت عملکرد سوئیچ‌های فشار را بررسی کنید.

جدول مشخصات فنی Castel 1070/4A6

مشخصه	توضیحات
برند / کشور سازنده	Castel / ایتالیا
کد فنی	1070/4A6
نوع عملکرد	Normally Closed (NC)
مکانیسم	دیافراگمی (Pilot-Operated) — بدنه بزرگ
نوع اتصال / سایز	SAE Flare (مهره‌ای) — 1/2"
بوبین	HF2 (A6) — 220–230VAC
فشار کار (PS)	45 bar
بازه دما (TS)	−35 تا +105°C
Kv	2.2 m³/h
سازگاری مبرد	A1: R134a، R22، R404A، R407C، R410A، R507 و مخلوط‌های HFO/HFC (R448A، R449A، R450A، R452A، R513A، R515A/B) — مشاهده گاز مبرد
صفحه رسمی مدل	Castel 1070/4A6 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه گزینه‌های 1/2 اینچ (بدنه کوچک/بزرگ و نوع اتصال)

مدل	اتصال	مکانیسم	Kv (m³/h)	کاربری پیشنهادی
1064/4A6	1/2" Flare	دیافراگمی — بدنه کوچک	0.8	خطوط با دبی کمتر، نصب سریع و سرویس آسان
1070/4A6	1/2" Flare	دیافراگمی — بدنه بزرگ	2.2	خطوط با دبی بالاتر و افت فشار کمتر
1078/4A6	1/2" ODS (جوشی)	دیافراگمی — بدنه بزرگ	2.2	اتصال دائم جوشی برای پروژه‌های صنعتی و نشتی کمتر
