شیربرقی 1064/4A6 دقیقا چه کاری انجام میدهد؟

باز و بست خودکار جریان مبرد در مدار تبرید (حالت Normally Closed). با قطع برق بسته و با فرمان بوبین باز میشود؛ مناسب کنترل جریان در خط مایع، خط گاز داغ یا بایپس.

تفاوت 1064/4A6 با 1068/4A6 چیست؟

هر دو دیافراگمی و NC هستند؛ 1064/4A6 اتصال مهرهای (Flare) دارد و 1068/4A6 اتصال جوشی (ODS/ODF).

با چه گازهای مبردی سازگار است؟

مبردهای کلاس A1 مانند R134a، R22، R404A، R407C، R410A و R507؛ برای مشاهده سبد کامل به صفحه گازهای مبرد مراجعه کنید.

آیا برای چیلر مناسب است؟

بله؛ برای کنترل شارژ و مدیریت سیکلهای ON/OFF در چیلرها، سردخانه و تجهیزات سرمایشی کاربردی است.

حداقل اختلاف فشار لازم چقدر است؟

به عنوان شیر دیافراگمی، برای عملکرد پایدار به اختلاف فشار حداقلی نیاز دارد (طبق دیتاشیت سازنده).

بازه دمای کاری و فشار چقدر است؟

PS=45bar، دمای کاری −35 تا +105°C (مطابق کاتالوگ).

Kv این مدل چقدر است و چه معنایی دارد؟

Kv≈0.8 m³/h است و نشاندهنده ظرفیت عبور سیال؛ برای انتخاب دقیق باید با دبی طراحی و افت فشار مقایسه شود.

بوبین ارائهشده چیست؟

بوبین HF2 با تغذیه 220–230VAC؛ درجه حفاظتی و اتصالات استاندارد کستل را دارد.

کجا نصب شود؟

روی خط مایع پس از فیلتر درایر و قبل از شیر انبساط یا روی مدارهای بایپس/گاز داغ بسته به طراحی سیستم.

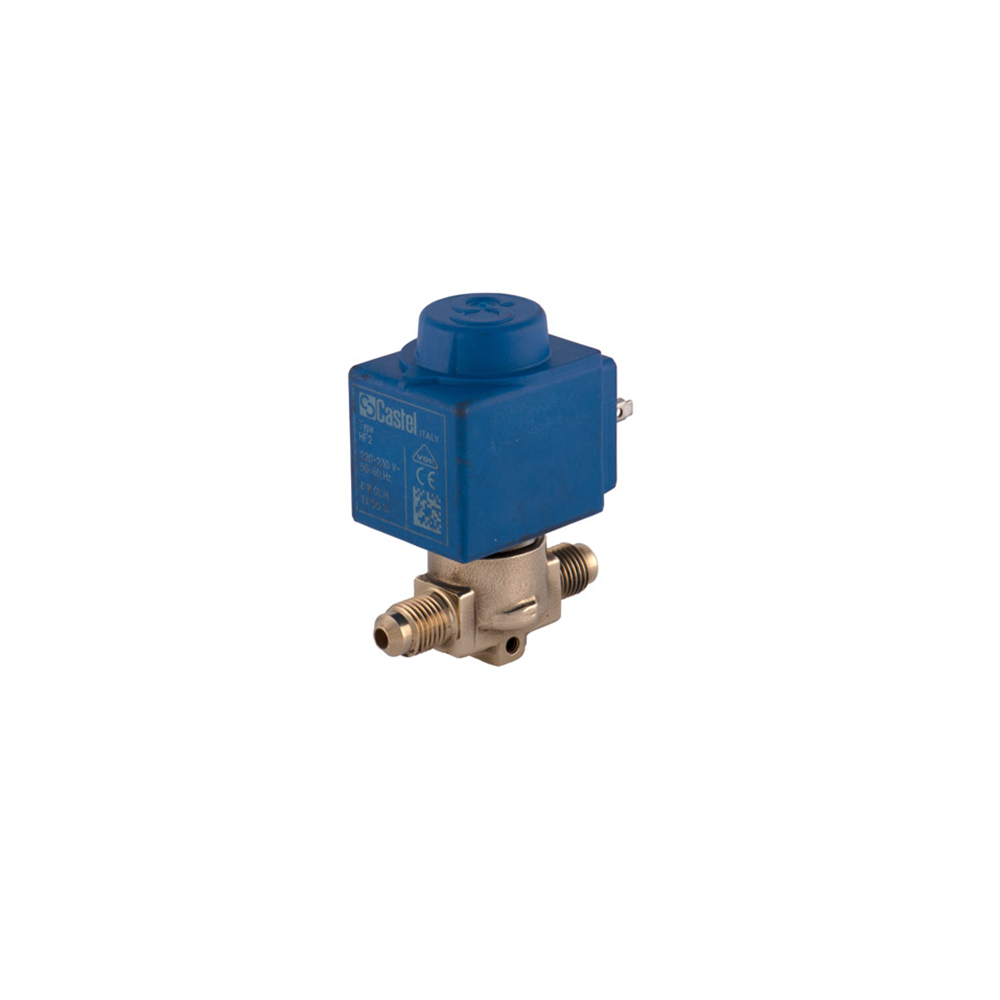

شیربرقی Castel سایز 1/2 اینچ

Name: شیربرقی Castel مدل 1064/4A6 سایز 1/2 اینچ | دیافراگمی (NC) | اتصال مهرهای با بوبین HF2
Brand: کستل
SKU: 6845795
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 1064/4A6
✔️ دیافراگمی (NC)
✔️تصال مهره‌ای همراه بوبین
✔️گزینه مناسبی برای خط گاز داغ و کنترل دیفراست
✔️نصب و سرویس سریع و آسان
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیربرقی (Solenoid Valve) Castel سایز 1/2 اینچ

مدل 1064/4A6 | دیافراگمی (NC) | اتصال مهره‌ای (Flare) | همراه بوبین HF2 | بدنه کوچک/کامپکت

قیمت: استعلامی | برای دریافت پیش‌فاکتور و موجودی تماس بگیرید.

واتساپ (استعلام قیمت)

شیربرقی Castel 1064/4A6 یک شیر دیافراگمی Normally Closed برای کنترل عبور گاز مبرد در مدار تبرید است. اتصال SAE Flare سایز 1/2 اینچ نصب و سرویس را سریع و تمیز می‌کند و به‌همراه بوبین HF2 (220–230VAC) عرضه می‌شود. برای مدیریت روشن/خاموش خط مایع، اواپراتور، مسیر گاز داغ و بای‌پس در سیستم‌های تبرید، سردخانه و چیلر انتخابی مطمئن است. مشخصات کلیدی: PS=45bar، TS=−35..+105°C و Kv≈0.8 m³/h.

توضیح مهندسی: انتخاب و جایگذاری صحیح شیر دیافراگمی

در شیرهای دیافراگمی، باز و بست اصلی به‌کمک اختلاف فشار دو سر دیافراگم انجام می‌شود؛ بنابراین برای عملکرد پایدار، حداقل ΔP در مدار لازم است. در طراحی خط مایع، نصب بعد از فیلتر درایر و قبل از شیر انبساط توصیه می‌شود. در کاربردهای گاز داغ، توجه به دمای گذرنده و افت فشار اهمیت دارد. Kv≈0.8 این مدل راهنمایی برای ظرفیت عبوری است؛ برای سایزینگ دقیق باید دبی طراحی، نوع R134a، R22 یا R407C و شرایط کاری سنجیده شود.

نکات حرفه‌ای نصب: مسیر تمیز و خشک، جهت فلِو مطابق پیکان بدنه؛ انتخاب فلر سالم و گشتاور مناسب؛ پس از نصب تست نشتی با نیتروژن و سپس وکیوم عمیق. وضعیت رطوبت خط را با درایر مناسب کنترل کنید و عملکرد سوئیچ‌های فشار را در سیکل‌های ایمنی راستی‌آزمایی نمایید.

جدول مشخصات فنی Castel 1064/4A6

مشخصه	توضیحات
برند / کشور سازنده	Castel / ایتالیا
کد فنی	1064/4A6
نوع عملکرد	Normally Closed (NC)
مکانیسم	دیافراگمی (Pilot-Operated)
نوع اتصال	SAE Flare (مهره‌ای) — سایز 1/2"
بوبین	HF2، تغذیه 220–230VAC
فشار کار (PS)	45 bar
بازه دما (TS)	−35 تا +105°C
Kv	≈ 0.8 m³/h
سازگاری مبرد	کلاس A1: R134a، R22، R404A، R407C، R410A، R507 و برخی HFO/HFO+HFC (مشاهده گاز مبرد)
صفحه رسمی مدل	Castel 1064/4A6
کاتالوگ محصولات Castel	Castel Products

مقایسه گزینه‌های هم‌رده 1/2 اینچ کستل

مدل	اتصال	مکانیسم	Kv تقریبی	کاربرد پیشنهادی
1064/4A6	1/2" Flare	دیافراگمی (NC)	≈0.8	کنترل خط مایع/گاز داغ با نصب سریع و سرویس آسان
1068/4A6	1/2" ODS (جوشی)	دیافراگمی (NC)	≈0.8	اتصال دائم و افت نشتی کمتر در پروژه‌های صنعتی
1064N/4A6 (Polyhedra)	1/2" Flare	دیافراگمی (نسل Polyhedra)	—	سازگار با دامنه گسترده‌تری از مبردها و فشار نامی بالاتر
