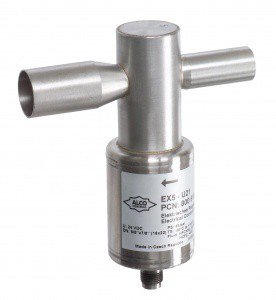

شیر انبساط الکترونیکی آلکو EX5-U21

تماس بگیرید
✔️نوع موتور:Stepper Motor چهار سیمه
✔️فشار کاری مجاز:تا 45 بار (653 psi)
✔️بازه دمایی کاری:-40°C تا +70°C
✔️نوع اتصال:جوشی (Sweat)
✔️مبردهای پشتیبانی شده:R-134a، R-404A، R-407C، R-410A، R-507
✔️ظرفیت هدف: سیستم‌های سرمایشی متوسط تا بزرگ
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر انبساط الکترونیکی آلکو EX5-U21، شیر استپر سری EX5، انتخاب EEV برای سردخانه و چیلر، کنترل دقیق سوپرهیت، کاهش Hunting، محافظت کمپرسور در بار متغیر، نصب ODF لحیمی با نیتروژن، کانکتور M12 چهار پین، درایور و کنترلر شیر انبساط الکترونیکی، ظرفیت اسمی kW سری EX5، مقایسه EX5 با EX4 و انتخاب سایز شیر، استعلام قیمت شیر انبساط الکترونیکی آلکو از MTM Part

SIGMA: {ProductIntent=Buy}{Brand=ALCO}{Model=EX5-U21}{Series=EX5}{Category=ElectronicExpansionValve} {Flow=UniFlow}{ControlRange=10-100}{Conn=ODF_Solder}{Connector=M12_4pin}{Use=SuperheatControl}{Use=Chiller}{Use=ColdRoom}{Use=DX} {CapacityData=Nominal_kW}{Price=Inquiry}{Market=Iran}{Site=mtmpart.com}{URL=https://mtmpart.com/product/alco-ex5-electronic-expansion-valve}

MTM Part | فروش تخصصی قطعات برودتی و کنترلی

شیر انبساط الکترونیکی آلکو EX5-U21

دسته‌بندی: شیرآلات → شیر انبساط الکترونیکی | برند: ALCO | وضعیت قیمت: استعلام قیمت

چرا EX5-U21 برای پروژه‌های متوسط «انتخاب اقتصادی-مهندسی» است؟

در بسیاری از پروژه‌ها، چالش اصلی این نیست که شیر «کار کند»؛ چالش این است که در بار متغیر و شرایط کندانسینگ متغیر، کنترل دبی مبرد بدون نوسان و با پاسخ سریع انجام شود. EX5-U21 به‌عنوان یک EEV (شیر کنترلی الکتریکی) به کنترلر اجازه می‌دهد شیر را پله‌ای باز و بسته کند تا سوپرهیت خروجی اواپراتور در محدوده هدف ثابت بماند. این موضوع باعث می‌شود: تبخیر کامل رخ دهد، احتمال Floodback کم شود و بازدهی اواپراتور در شرایط واقعی بهتر حفظ گردد.

از نظر سایزبندی، EX5 معمولاً یک پله بالاتر از EX4 قرار می‌گیرد و وقتی ظرفیت/دبی سیستم از محدوده بهینه EX4 خارج می‌شود، EX5 گزینه‌ای است که بدون جهش بزرگ در هزینه و ابعاد، پوشش ظرفیت بیشتری می‌دهد.

مزیت‌های کلیدی EX5-U21 در سیستم‌های برودتی

  • کنترل دقیق سوپرهیت و دبی مبرد در بارهای نوسانی (کمپرسور دو مرحله‌ای/اینورتر/تغییر فصل)
  • کاهش احتمال نوسان (Hunting) در مقایسه با راهکارهای کاملاً مکانیکی (در صورت تنظیم صحیح کنترلر)
  • کمک به حفاظت کمپرسور با کاهش ریسک برگشت مایع (Floodback) در شرایط گذرا
  • سازگار با معماری‌های DX / سردخانه / چیلر با کنترلر و سنسورهای مناسب
  • اتصال ODF لحیمی برای نصب صنعتی و آب‌بندی قابل‌اعتماد (با اجرای صحیح لحیم‌کاری)

جدول مشخصات فنی EX5-U21

آیتم مقدار
نوع محصول شیر انبساط الکترونیکی (EEV / Electrical Control Valve)
برند / سری ALCO / EX5
مدل EX5-U21
الگوی جریان (Flow Pattern) Uni-flow
بازه کنترل 10…100%
نوع اتصال لوله ODF Solder (لحیمی)
اتصال الکتریکی M12 (4-pin)
کاربری پیشنهادی سردخانه / چیلر / سیستم‌های DX (با کنترلر/درایور EEV)
وضعیت قیمت استعلام قیمت

ظرفیت مرجع سری EX5 (Nominal Capacity kW)

یادآوری مهندسی: ظرفیت‌های منتشرشده حداکثر هستند و «رزرو ظرفیت» ندارند. انتخاب را با بدترین شرایط کاری انجام دهید.
Refrigerant Capacity Range (kW) برای EX5 شرایط مرجع
R407C 5 … 53 Evap +4°C (Dew) | Cond +38°C Bubble / +43°C Dew | SC=1K
R22 5 … 50 Evap +4°C | Cond +38°C | SC=1K
R134a 4 … 39 Evap +4°C | Cond +38°C | SC=1K
R404A 4 … 35 Evap +4°C | Cond +38°C | SC=1K
R410A 5 … 58 Evap +4°C | Cond +38°C | SC=1K
R744 (CO₂) 10 … 102 Evap -40°C | Cond -10°C | SC=1K (مرجع انتخاب)

نکات مهندسی نصب و راه‌اندازی (با نگاه اجرایی)

1) کنترلر و سنسورها: EEV به کنترلر نیاز دارد. کیفیت نصب سنسور دما روی لوله مکش (عایق‌کاری صحیح) و سنسور فشار مکش، مستقیماً روی پایداری سوپرهیت اثر می‌گذارد.

2) تمیزی مدار: وجود براده، اکسید و رطوبت باعث رفتار ناپایدار شیر و افت کنترل می‌شود. فیلتر درایر مناسب و وکیوم استاندارد را جدی بگیرید.

3) لحیم‌کاری ODF: لحیم‌کاری با پرج نیتروژن (Nitrogen Purging) توصیه می‌شود تا اکسید داخلی تشکیل نشود و افت فشار/گرفتگی کاهش یابد.

جدول مقایسه (راهنمای انتخاب بین EX4 و EX5)

معیار EX4 (مثال: EX4-M21 / EX4-I21) EX5-U21 نتیجه عملی
پله ظرفیت (Nominal) برای پروژه‌های کوچک‌تر (مثلاً R407C تا 17.4kW) برای پروژه‌های متوسط (مثلاً R407C تا 53kW) اگر به سقف EX4 نزدیکید، EX5 انتخاب منطقی‌تری است.
دامنه کاربرد DX / سردخانه / چیلر سبک DX / سردخانه / چیلر با دبی بالاتر EX5 برای مدارهای با ظرفیت بالاتر، «نفس راحت‌تری» می‌دهد.
ریسک کمبود ظرفیت در شرایط بدتر ممکن است به سقف برسد حاشیه انتخاب بهتر (در محدوده خودش) کمبود ظرفیت یکی از دلایل اصلی ناپایداری کنترل است.
نکته بار جزئی در بارهای خیلی پایین ممکن است حساس‌تر شود اگر درست سایز شود، کنترل پایدارتر می‌شود همیشه زمان کارکرد سیستم در بار جزئی را در نظر بگیرید.

سوالات متداول (FAQ)

EX5-U21 دقیقاً چه نوع شیری است؟
EX5-U21 یک شیر انبساط الکترونیکی (EEV) از سری EX آلکو است که دبی مبرد را به‌صورت پله‌ای کنترل می‌کند تا سوپرهیت اواپراتور پایدار بماند.
چرا در پروژه‌های متوسط EX5 پیشنهاد می‌شود؟
چون EX5 نسبت به EX4 ظرفیت مرجع بالاتری پوشش می‌دهد و وقتی سیستم نزدیک سقف EX4 کار می‌کند، EX5 می‌تواند کنترل پایدارتر و ایمن‌تری ایجاد کند.
آیا EX5-U21 بدون کنترلر قابل استفاده است؟
خیر. این شیر برای عملکرد صحیح نیاز به کنترلر/درایور EEV و سنسورهای لازم جهت محاسبه سوپرهیت دارد.
ظرفیت‌های جدول EX5 چه معنایی دارند؟
این اعداد، ظرفیت‌های اسمی/مرجع در شرایط استاندارد هستند. در شرایط واقعی (کندانسینگ/اواپراتینگ متفاوت) ظرفیت تغییر می‌کند.
چرا گفته می‌شود ظرفیت‌ها «رزرو ندارند»؟
یعنی ظرفیت منتشرشده سقف عملکرد در شرایط مرجع است. اگر به سقف نزدیک هستید، بهتر است بر اساس بدترین سناریو تصمیم بگیرید و در صورت نیاز سایز بالاتر انتخاب شود.
اتصال الکتریکی EX5-U21 چیست؟
این مدل دارای کانکتور M12 چهار پین است و باید با کابل/کانکتور مناسب به درایور متصل شود.
چطور از Hunting جلوگیری کنیم؟
سایزبندی صحیح، نصب درست سنسورها، تنظیمات مناسب کنترلر و تمیزی مدار (فیلتر درایر/وکیوم) مهم‌ترین عوامل کاهش Hunting هستند.
برای نصب ODF لحیمی چه نکته‌ای حیاتی است؟
اجرای لحیم‌کاری استاندارد و ترجیحاً پرج نیتروژن برای جلوگیری از تشکیل اکسید داخلی و آلودگی مدار توصیه می‌شود.
چطور قیمت روز EX5-U21 را بگیرم؟
از طریق واتساپ یا صفحه تماس: واتساپ یا تماس با ما.
📌 قیمت این محصول به‌صورت «استعلام قیمت» است.
