بدنه شیر انبساط چه کاری انجام میدهد؟

بدنه شیر انبساط بخش مکانیکی مسیر مایع است که با اوریفیس و پاورالمنت ترموستاتیک جفت میشود تا دبی مبرد ورودی به اواپراتور را کنترل کند.

کدام نوع اتصال را انتخاب کنم؟

بسته به لولهکشی: ODF برای لحیم داخل، ODM برای لحیم بیرون و Flare برای اتصال پیچی. مدلهای زاویهای برای تغییر جهت و مدلهای مستقیم برای مسیر خطی استفاده میشوند.

این بدنهها با چه سریهایی سازگارند؟

با سریهای TE5، TE12، TE20 و TE55 و اوریفیسهای مربوطه سازگار هستند.

چطور سایز و کد فنی را بیابم؟

به جدول سایزبندی و کدها مراجعه کنید و برای محاسبه ظرفیت از نرمافزار انتخاب استفاده کنید.

آیا برای مدار چیلر مناسب است؟

بله، در چیلرها و سردخانههای صنعتی بهطور گسترده استفاده میشود.

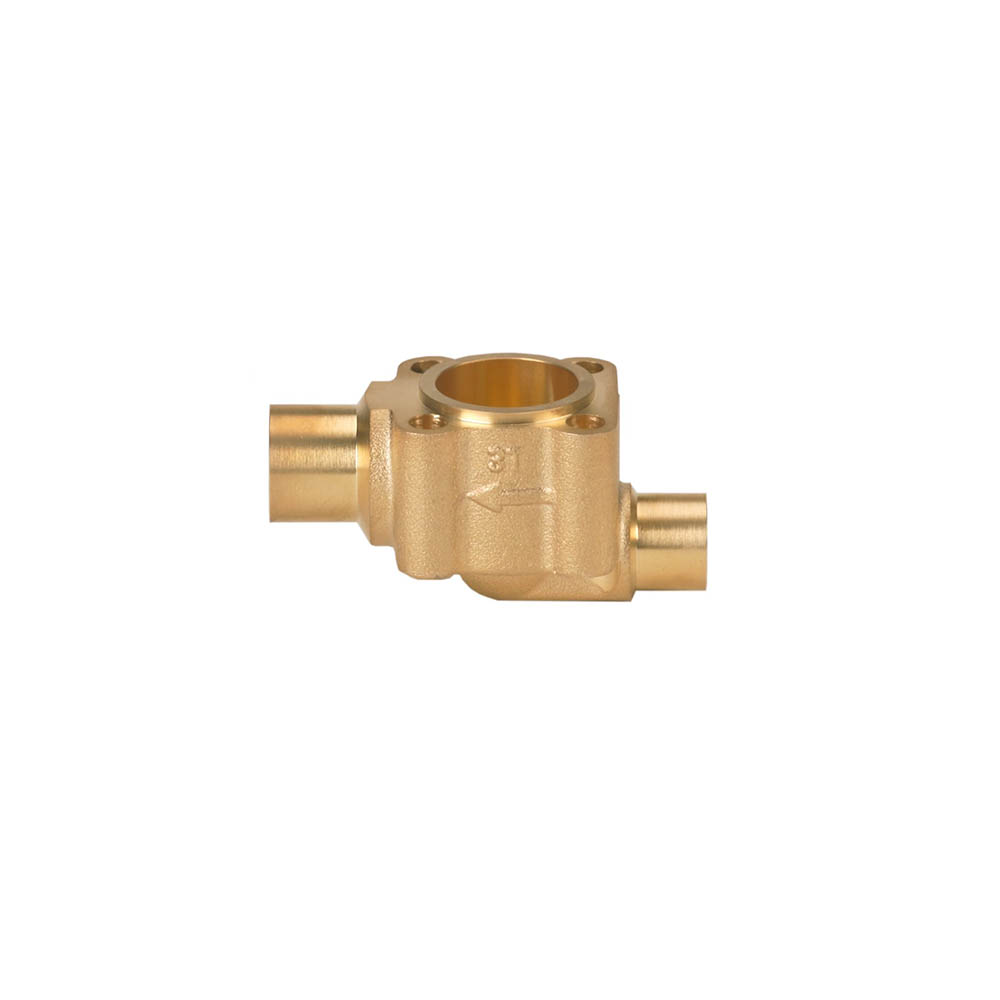

بدنه شیر انبساط ترموستاتیک TE5–TE55

برند: دانفوس
کدکالا:

تماس بگیرید

✔️تنوع سایزبندی ورودی/خروجی برای انطباق با طرح لوله‌کشی
✔️گزینه‌های ODF/ODM/Flare
✔️مسیر زاویه‌ای/مستقیم برای نصب آسان
✔️سازگاری با مجموعه اوریفیس و پاورالمنت سری TE5–TE55
✔️امکان تعویض اوریفیس و المنت بدون تغییر بدنه
✔️ساخت کشور فرانسه

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

بدنه شیر انبساط ترموستاتیک, Valve body TE5 TE12 TE20 TE55, اتصال لحیمی ODF/ODM, زاویه‌ای Angleway, مستقیم Straightway, فلردار Flange, کد سفارش دانفوس, انتخاب ظرفیت, سردخانه, چیلر صنعتی, اواپراتور شل‌وتیوب, کنترلر برودتی, سوئیچ فشار, فیلتر درایر, گلوب ولو

بدنه شیر انبساط ترموستاتیک TE5–TE55

انواع اتصال ODF / ODM / Flare • زاویه‌ای (Angleway) و مستقیم (Straightway) • مناسب سردخانه و چیلر

بدنه شیر انبساط (Valve Body) به‌همراه اوریفیس/سوزن و پاورالمنت ترموستاتیک، کنترل دقیق دبی گاز مبرد به اواپراتور را فراهم می‌کند. سری‌های دانفوس TE5/TE12/TE20/TE55 تنوع کامل سایز و نوع اتصال را برای اجرای حرفه‌ای لوله‌کشی ارائه می‌دهند. انتخاب صحیح بدنه به‌همراه نصب فیلتر درایر و ایزولاسیون با گلوب ولو، پایداری سوپرهیت و کاهش افت فشار را تضمین می‌کند.
? فایل پیوست کاتالوگ: دانلود کاتالوگ (PDF)

استعلام قیمت واتساپ تماس با ما

۵ مزیت کلیدی

تنوع سایزبندی ورودی/خروجی برای انطباق با طرح لوله‌کشی
گزینه‌های ODF/ODM/Flare و مسیر زاویه‌ای/مستقیم برای نصب آسان
سازگاری با مجموعه اوریفیس و پاورالمنت سری TE5–TE55
سرویس‌پذیری بالا؛ امکان تعویض اوریفیس و المنت بدون تغییر بدنه
قابلیت طراحی دقیق ظرفیت با نرم‌افزار انتخاب (Coolselector)

۱۰ ویژگی فنی

ویژگی	شرح
سری‌های تحت پوشش	TE5 / TE12 / TE20 / TE55
نوع مسیر	Angleway (زاویه‌ای) و Straightway (مستقیم)؛ برخی سایزها Flanged
نوع اتصال	ODF / ODM (لحیمی) و Flare (پیچی)
سازگاری مبرد	مطابق انتخاب اوریفیس و پاورالمنت؛ مناسب سردخانه/فرآیندی
افت فشار	طراحی صنعتی برای کمینه افت فشار مسیر مایع
قابلیت سرویس	تعویض اوریفیس/المنت بدون تعویض بدنه
ملحقات پیشنهادی	فیلتر درایر، سوئیچ فشار، گلوب‌ولو
کاربری‌ها	اتاق‌های سرد، تونل‌های انجماد، چیلر و خطوط فرآیندی
راهنمای انتخاب	تعریف شرایط تبخیر/میعان و سوپرهیت هدف در نرم‌افزار انتخاب
ملاحظات نصب	نصب پوسته فیلتر و رعایت جهت جریان روی بدنه

نمونه سایزبندی و کد سفارش (TE5 / TE12 / TE20 / TE55)

سری	ورودی × خروجی	نوع اتصال/مسیر	کد سفارش نمونه
TE5	1/2 × 5/8 (ODF)	زاویه‌ای \| ODF×ODF	067B4009
TE5	1/2 × 7/8 (ODF)	زاویه‌ای \| ODF×ODF	067B4010
TE5	1/2 × 5/8 (ODF)	مستقیم \| ODF×ODF	067B4007
TE12	5/8 × 7/8 (ODF)	زاویه‌ای \| ODF×ODF	067B4022
TE12	7/8 × 1-1/8 (ODM)	زاویه‌ای \| ODF×ODM	067B4023
TE20	— × —	مستقیم \| ODF×ODM	067B4021 / 067B4016
TE55	1-1/8 × 1-3/8 (ODM)	زاویه‌ای \| ODM×ODM	067G4004

* جدول فوق گزیده‌ای از کدهاست؛ برای طیف کامل، به کاتالوگ پیوست مراجعه کنید.

جدول مقایسه‌ای نوع مسیر و اتصال

نوع	مزیت	کاربرد نمونه
Angleway (زاویه‌ای)	چرخش نرم مسیر بدون زانویی اضافی	جانمایی فشرده داخل یونیت سردخانه
Straightway (مستقیم)	افت فشار کمتر در مسیر خطی	خط مایع طولانی تا اواپراتور شل‌وتیوب
Flare (پیچی)	باز/بست آسان و سرویس سریع	سیستم‌های سبک با سرویس دوره‌ای
ODF/ODM (لحیمی)	آب‌بندی عالی و دوام بالا	سردخانه‌های صنعتی و چیلرهای فرآیندی

توضیح مهندسی و نکات طراحی

انتخاب بدنه مناسب تابع نرخ جرمی مبرد، افت فشار مجاز خط مایع و نیاز سرویس‌پذیری است. در پروژه‌های با نسبت تراکم بالا، کنترل برگشت گاز مبرد به پاورالمنت اهمیت دارد. نصب فیلتر درایر و پوسته فیلتر پیش از شیر از گرفتگی اوریفیس جلوگیری می‌کند. برای ایزولاسیون مدار از گلوب ولو استفاده کنید. در سامانه‌های چند اواپراتوره، پایش فشار با سوئیچ فشار و مدیریت فرمان‌ها توسط کنترلر برودتی پایداری سوپرهیت را افزایش می‌دهد.
