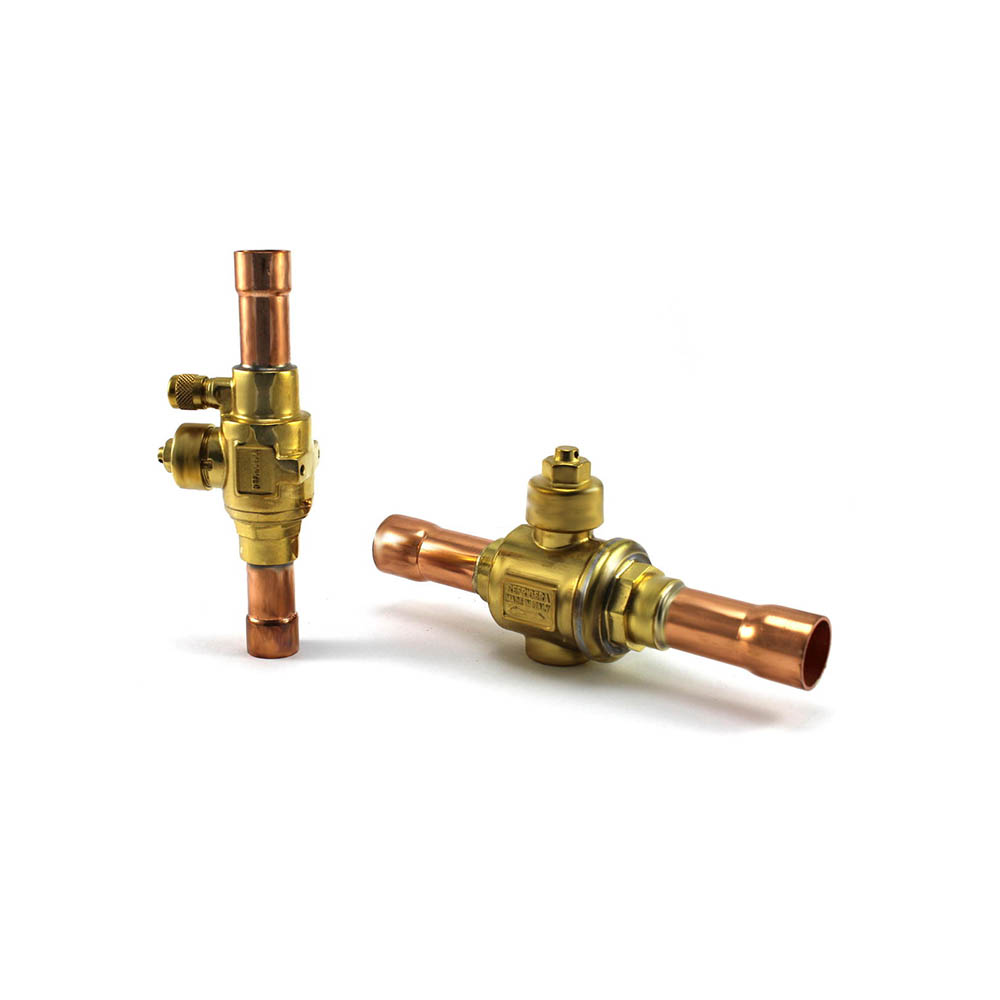

محصولات شیرآلات بال‌والو (Ball Valve) دانفوس سری GBC
بال‌والو (Ball Valve) دانفوس سری GBC
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

بال‌والو (Ball Valve) دانفوس سری GBC

تماس بگیرید
✔️فشارکاری تا 45bar
✔️یک بال‌والو قطع‌و‌وصل دوسویه برای خطوط مایع
✔️Full Flow با حداقل افت فشار
✔️سازگاری با اغلب گازهای مبرد
✔️Bi-Directional (نصب در هر جهت جریان)
✔️ ایمنی سرویس مطابق EN378
✔️کشور سازنده: فرانسه
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

بال‌والو (Ball Valve) دانفوس سری GBC

شیر توپی دوسویه، ربع‌گرد، Full Flow • مناسب خطوط مایع/ساکشن/هات‌گس در تبرید و HVAC

شیر توپی Danfoss GBC یک بال‌والو قطع‌و‌وصل دوسویه برای خطوط مایع، ساکشن و هات‌گس است. طراحی Full Flow افت فشار را به حداقل رسانده و مکانیزم ¼-گرد با نشانگر وضعیت بهره‌برداری و سرویس را ساده می‌کند. کپ‌سیلد یک‌تکه مطابق EN378 از بازشدن ناخواسته هنگام سرویس جلوگیری می‌کند. فشارکاری تا 45bar و سازگاری با اغلب گازهای مبرد، این والو را برای سردخانه و چیلر مناسب کرده است.
دانلود کاتالوگ Ball Valve (PDF)

۵ مزیت کلیدی

  • Full Flow با حداقل افت فشار.
  • Bi-Directional (نصب در هر جهت جریان).
  • عملکرد ¼-Turn + نشانگر وضعیت روی اسپیندل.
  • کپ‌سیلد یک‌تکه؛ ایمنی سرویس مطابق EN378.
  • سازگار با مبردهای رایج از R22 و R134a تا R410A و نسل‌های جدید.

۱۰ ویژگی فنی برجسته

ویژگی شرح
اتصال ODF/ODF یا ODF/ODM؛ برخی سایزها با Access Port.
عملکرد ¼-Turn از باز تا بسته با نشانگر وضعیت توپک/اسپیندل.
فشار کاری/تست PS=45bar؛ Test ≈ 75bar.
رنج دمایی تقریباً −40…+150°C (تا 42s) و −40…+121°C (54s به بالا).
جریان Full Flow؛ مناسب خطوط مایع/ساکشن/هات‌گس.
ایمنی سرویس کپ‌سیلد یک‌تکه؛ جلوگیری از بازشدن ناخواسته.
ساختار بدنه لیزرولد؛ آب‌بندی PTFE/O-Ring بسته به سایز/مدل.
نصب قابلیت پنل‌مانت داخل یونیت‌ها.
ملحقات پیشنهادی فیلتر درایر، شیر اطمینان، سوئیچ فشار.
کاربری‌ها سردخانه، چیلر، تهویه مطبوع و خطوط دیفراست گاز داغ.

نمونه سایزبندی و کد سفارش (GBC ODF/ODF)

مدل سایز ODF کاربری نمونه کد سفارش نمونه
GBC 6s 1/4" (6mm) خط سرویس/مایع سبک 009G7020
GBC 12s 1/2" (12mm) مایع/ساکشن متوسط 009G7022
GBC 22s 7/8" (22mm) ساکشن چیلر متوسط 009G7025
GBC 28s 1 1/8" (28mm) هات‌گس/ساکشن سنگین 009G7026
GBC 42s 1 5/8" (42mm) مین‌لاین سردخانه بزرگ 009G7028
* برای سایر سایزها و نسخه‌های دارای Access Port با ما تماس بگیرید.

توضیح مهندسی و نکات طراحی

برای حداقل‌سازی افت فشار در خط مایع قبل از شیر انبساط (و سوزن) سایز بال‌والو را بر اساس دبی و ΔP انتخاب کنید. در خطوط هات‌گس دیفراست، تحمل فشار/دما و آب‌بندی مناسب را بررسی کنید. برای سرویس راحت، مدل‌های دارای Access Port انتخاب و همراه با پوسته فیلتر و فیلتر درایر مناسبِ گاز مبرد استفاده شود. در پروژه‌های چیلر آب‌خنک با اواپراتور شل‌وتیوب، پنل‌مانت‌کردن والو باعث کاهش لرزش و افزایش دوام آب‌بندی است.

لینک‌های مفید

سوالات متداول Ball Valve GBC

✔️ آیا GBC جهت نصب دارد؟
خیر؛ طراحی دوسویه است و جهت جریان اهمیتی ندارد.
✔️ فرق ODF/ODF و ODF/ODM چیست؟
هر دو لحیمی‌اند؛ در ODF/ODM یک سمت به‌صورت مادگی متفاوت ارائه می‌شود (برای تطبیق اتصال)، انتخاب طبق خط لوله.
✔️ مدل با پورت سرویس موجود است؟
بله؛ نسخه‌های دارای Access Port برای شارژ/وکیوم و سرویس دوره‌ای.
✔️ حداکثر فشار کاری چقدر است؟
PS=45bar و فشار تست حدود 75bar.
✔️ چه مبردهایی پشتیبانی می‌شود؟
R134a, R22/R407C, R404A/R507, R410A و نسل‌های جدیدتر R448A/R449A/R450A/R452A/R513A.
✔️ نشانگر وضعیت دارد؟
بله؛ وضعیت باز/بسته روی اسپیندل مشخص است.
